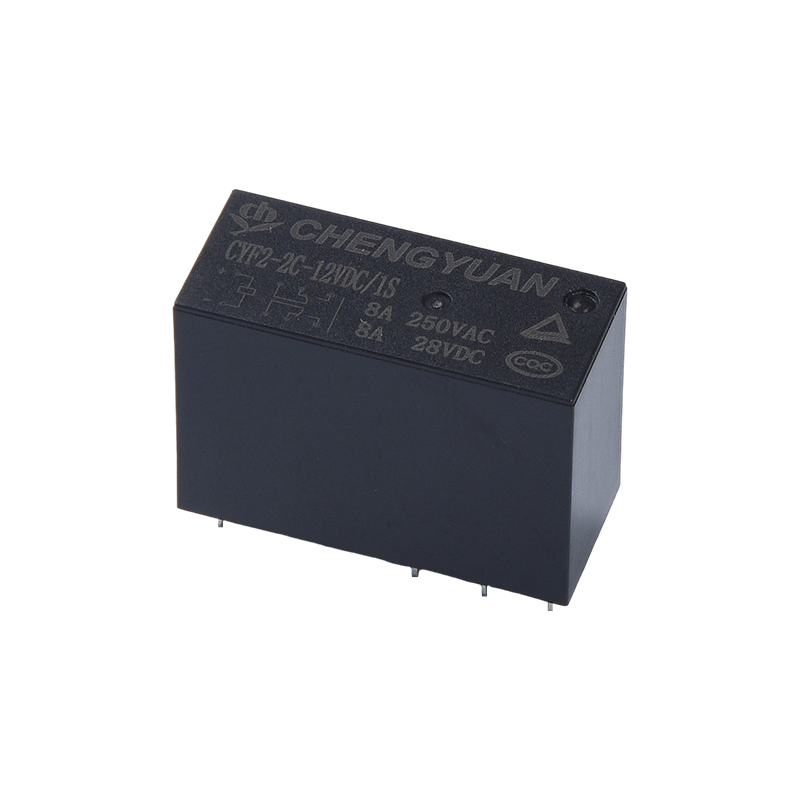

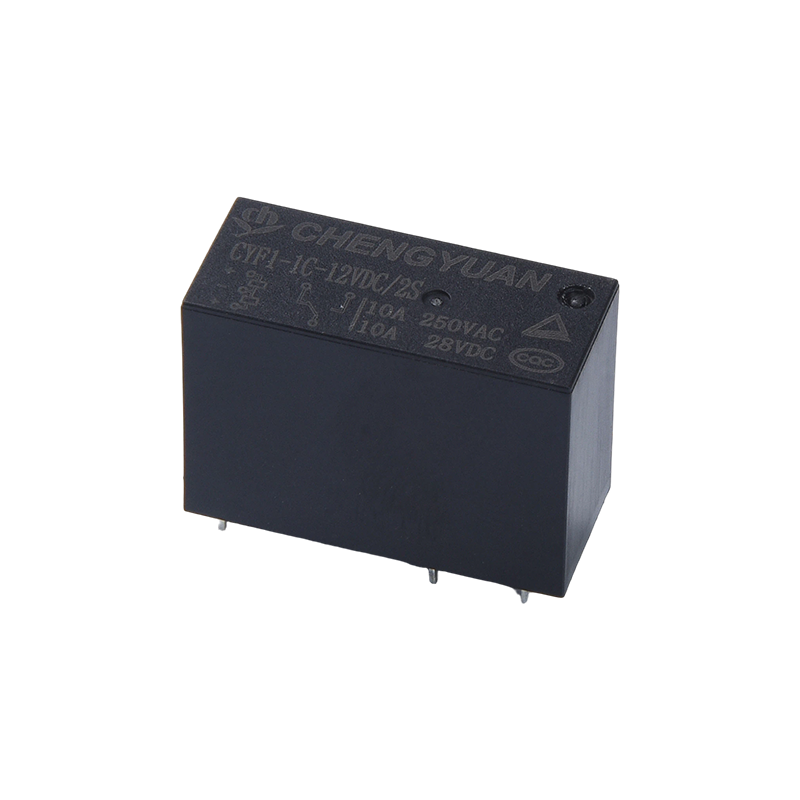

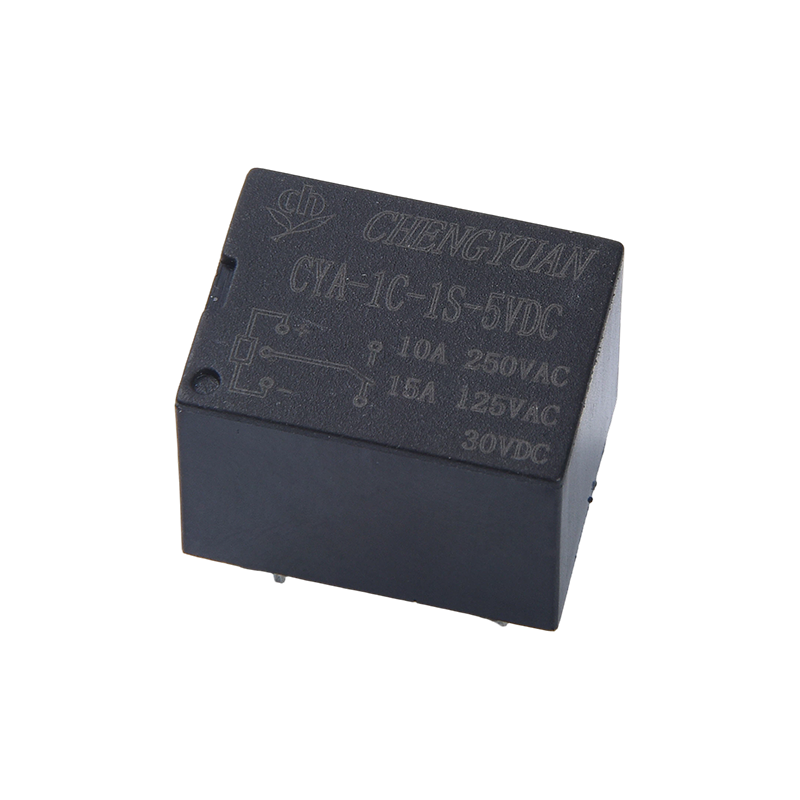

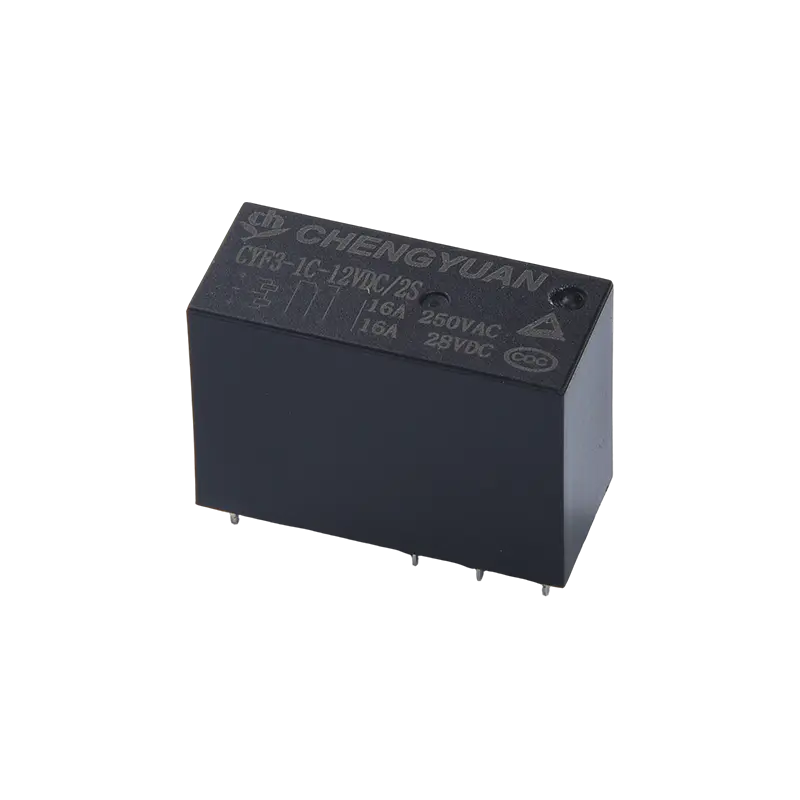

O que um relé de travamento faz de diferente

A relé de travamento mantém sua posição de contato após a bobina ser desenergizada, usando uma trava mecânica ou um ímã permanente para manter o estado sem energia contínua. Esta é a diferença definidora de um relé padrão, que requer corrente constante na bobina para manter seus contatos fechados. Um relé de trava magnética consegue isso usando um pequeno ímã permanente para manter a armadura no lugar depois que um breve pulso a move, o que significa que a bobina só precisa ser energizada momentaneamente para mudar de estado, em vez de permanecer energizada durante todo o ciclo ligado.

O resultado prático de uma relé de travamento magnético O design é uma redução significativa no consumo médio de energia, uma vez que a bobina só fica ativa durante o breve pulso de ajuste ou reinicialização. Isto torna a tecnologia particularmente relevante para sistemas alimentados por bateria, equipamentos de medição remota e qualquer aplicação onde o consumo de energia em modo de espera seja importante. Este artigo analisa o comportamento de comutação medido, dados de comparação de potência e compensações estruturais para esclarecer onde um relé de travamento oferece o benefício mais claro.

Consumo de energia comparado entre tipos de relé

O benefício mais mensurável de um relé de travamento aparece no consumo médio de energia durante um ciclo de trabalho típico. O gráfico de barras horizontais abaixo compara o consumo de energia da bobina em quatro categorias de relés em um cenário onde o contato permanece em uma posição por um longo período entre eventos de comutação. Um relé sem travamento padrão deve manter a corrente da bobina durante todo o tempo em que o contato permanece fechado, enquanto um relé com trava magnética apenas consome energia durante o breve momento em que muda de estado. A diferença torna-se dramática à medida que o tempo de espera aumenta, que é exatamente o cenário mais relevante para aplicações de controle e medição do mundo real, onde um relé pode permanecer em uma posição por horas ou dias seguidos.

Durante um período de espera de 24 horas, um relé de trava magnética desenha aproximadamente 2mW em média, em comparação com cerca de 420mW para um relé padrão mantendo a mesma posição de contato, uma diferença causada inteiramente pelo fato de que o projeto de travamento só precisa de corrente durante o breve pulso de comutação em si. Essa lacuna só aumenta à medida que a duração da retenção aumenta, e é por isso que a tecnologia de travamento é frequentemente especificada para equipamentos remotos ou alimentados por bateria.

Mudando o comportamento do pulso em operações repetidas

Porque um relé de travamento magnético depende de um pulso breve para mudar de estado, a consistência dessa resposta de pulso ao longo do tempo é tão importante quanto a economia de energia no modo de espera. O gráfico de linhas abaixo rastreia a duração mínima do pulso necessária para acionar o relé de maneira confiável em cinco estágios de um teste de vida útil de comutação, desde 50.000 operações iniciais até 1 milhão de operações. Espera-se um ligeiro aumento na largura de pulso necessária, pois a trava mecânica e os componentes magnéticos sofrem um desgaste menor, mas a tendência deve permanecer gradual, em vez de mostrar um salto repentino. Neste teste, a duração do pulso necessária aumenta apenas modestamente em toda a faixa de um milhão de ciclos, indicando que a trava magnética retém uma força de retenção confiável muito além dos intervalos de serviço típicos.

A duração do pulso necessária varia de aproximadamente 6ms a 50.000 ciclos até cerca de 11ms a 1 milhão de ciclos , uma mudança que permanece confortavelmente dentro da margem de projeto do circuito de acionamento que a maioria dos sistemas de controle aloca para um relé de travamento. Esse padrão previsível e gradual é um forte indicador do desempenho consistente da trava magnética, em vez de desgaste mecânico prematuro.

Onde os relés de travamento são mais aplicados

A eficiência energética de um relé de travamento naturalmente aponta seu uso para aplicações onde a corrente de espera é tão importante quanto o desempenho de comutação. O gráfico de barras verticais abaixo mostra a distribuição típica de uso entre categorias de aplicativos comuns, com base em padrões de campo agregados. Os equipamentos inteligentes de medição e monitorização remota lideram por uma ampla margem, seguidos pelo controlo de acesso alimentado por bateria, sistemas de energia solar e renovável e equipamentos industriais onde a redução da geração de calor a partir de uma corrente média mais baixa é também um benefício secundário significativo.

A medição inteligente e o monitoramento remoto respondem por aproximadamente 35% da implantação típica , que se alinha diretamente com o consumo de energia em espera quase zero discutido na seção anterior. Os sistemas de controle de acesso alimentados por bateria seguem de perto, uma vez que um relé de trava magnética pode manter um estado bloqueado ou desbloqueado indefinidamente sem descarregar a bateria entre eventos de comutação.

Relé de travamento versus relé padrão em dimensões principais

Um gráfico de radar torna mais fácil ver o compromisso completo entre um relé de travamento magnético e um relé padrão sem travamento, pois plota múltiplas dimensões de uma só vez, em vez de reduzir tudo a um único número. O gráfico abaixo compara os dois tipos de relés em termos de eficiência de energia em espera, simplicidade do circuito de controle, confiabilidade de retenção de estado, velocidade de comutação e complexidade mecânica. O relé de travamento estende-se muito mais em termos de eficiência de espera e retenção de estado, enquanto o relé padrão estende-se ainda mais em termos de simplicidade do circuito de controle, uma vez que não requer lógica de acionamento separada para configuração e reinicialização. Essa compensação é exatamente a razão pela qual a escolha entre os dois geralmente se resume a saber se a eficiência energética ou a simplicidade do driver são mais importantes para um determinado projeto.

O gráfico confirma que uma relé de travamento é a escolha mais forte sempre que a energia em espera e a retenção do estado são mais importantes, enquanto um relé padrão permanece mais simples de acionar a partir de um circuito de controle básico. Nenhuma das opções é universalmente melhor; a decisão depende se a aplicação prioriza a eficiência energética ou a complexidade mínima do driver, e muitos projetos de sistema acabam usando ambos os tipos de relé para diferentes subsistemas dentro do mesmo produto.

Orientação prática para especificar um relé de trava magnética

Especificando um relé de trava magnética começa corretamente com a confirmação de que o aplicativo realmente se beneficia da retenção de estado sem energia contínua. A tabela abaixo resume cenários práticos onde um projeto de travamento é normalmente o ajuste certo, juntamente com casos melhor atendidos por um relé padrão.

Referência de seleção baseada em cenário

Antes de finalizar um relé de travamento em um projeto, algumas verificações adicionais ajudam a confirmar a adequação a longo prazo:

1. Confirme se o circuito de acionamento pode fornecer as características de pulso de configuração e redefinição necessárias de maneira confiável.
2. Verifique se a aplicação precisa de operação de travamento de bobina única ou bobina dupla.
3. Verifique o comportamento de retenção de estado sob condições esperadas de vibração ou choque.
4. Revise a classificação do contato em relação à corrente de carga real do circuito comutado.
5. Planeje um método de detecção de posição se o sistema de controle precisar confirmar o estado atual do relé após uma interrupção de energia.

Precisão de fabricação por trás do desempenho de travamento confiável

A curva estável de duração do pulso discutida anteriormente depende da fabricação consistente do ímã permanente, da armadura e do conjunto da bobina dentro de um relé de travamento magnético . A variação na força do ímã ou no alinhamento da armadura pode alterar a energia de pulso mínima necessária para alternar o estado de maneira confiável, e é por isso que o controle rígido do processo é mais importante para projetos de travamento do que para relés padrão mais simples. A montagem automatizada e os testes magnéticos em processo ajudam a manter um relé de trava magnética funcionando dentro de tolerâncias rígidas em todos os lotes de produção, apoiando o comportamento previsível de longo prazo mostrado nos dados de vida útil da comutação acima.

As etapas de verificação do processo, como teste de fluxo magnético, amostragem de resposta de pulso e verificações de ciclos mecânicos, são práticas padrão que dão suporte aos dados de confiabilidade mencionados neste artigo. Para os engenheiros que adquirem um relé de travamento em grande escala, confirmar esses pontos de verificação de qualidade com um fornecedor costuma ser tão valioso quanto revisar as especificações da folha de dados publicada.

Sobre Ningbo Chengyuan Chuangke Electronics Co., Ltd.

Ningbo Chengyuan Chuangke Electronics Co., Ltd. é uma subsidiária da Ningbo Yinzhou Chengyuan Electronic Device Factory. Tendo estado profundamente envolvido na fabricação de relés por quase 30 anos , a empresa opera como um fabricante profissional integrando P&D, produção e vendas de relé de travamento e componentes de comutação relacionados. O seu princípio fundamental, “a honestidade como base e a qualidade como a alma”, é apoiado por um trabalho de equipa eficiente que visa construir uma reputação de produtos fiáveis ​​nos mercados nacionais e internacionais.

A fábrica introduziu equipamentos de produção automatizados, seleciona materiais de alta qualidade e aplica rigorosos controles de processo em toda a cadeia de produção para apoiar a estabilidade e durabilidade das unidades acabadas. Com base no mercado interno, a empresa expande ativamente o seu layout internacional, e o seu foco na qualidade e no serviço honesto ajudou-a a construir o reconhecimento entre os clientes tanto no país como no estrangeiro. Guiada pela inovação tecnológica contínua, a Ningbo Chengyuan Chuangke Electronics Co., Ltd. trabalha para capacitar a atualização industrial e pretende permanecer um parceiro confiável para organizações que fornecem soluções de relé de trava magnética.

Perguntas frequentes

Q1: Como um relé de travamento mantém sua posição sem alimentação contínua?

A1: Ele usa um ímã permanente ou trava mecânica para manter a armadura no lugar após um breve pulso da bobina, portanto, nenhuma corrente contínua é necessária para manter o estado de contato.

Q2: Qual é a principal vantagem de um relé de trava magnética em sistemas alimentados por bateria?

A2: Como a bobina só consome corrente durante o breve pulso de comutação, o consumo de energia em espera cai drasticamente em comparação com um relé que deve permanecer energizado para manter sua posição.

Q3: Um relé de travamento magnético requer um circuito de acionamento mais complexo?

A3: Sim, geralmente é necessário definir e redefinir a lógica de pulso em vez de um simples sinal de bobina contínua, o que adiciona alguma complexidade ao circuito em troca da economia de energia.

Q4: Como um sistema pode confirmar o estado atual de um relé de travamento após uma perda de energia?

A4: Muitos projetos adicionam um método de detecção de posição, como um contato auxiliar ou sinal de feedback, para que o sistema de controle possa verificar o estado do relé assim que a energia for restaurada.

Q5: Quais fatores de fabricação mais afetam a confiabilidade do relé de travamento?

A5: Força consistente do ímã permanente, alinhamento preciso da armadura e enrolamento controlado da bobina são os principais fatores que determinam a confiabilidade de um relé de trava magnética comuta o estado ao longo de sua vida útil.
