Vantagens do produto:
• Consumo zero de energia estática: Utilizando o princípio de travamento magnético, o estado do contato é mantido sem fonte de alimentação contínua após a ativação, reduzindo significativamente o consumo de energia em espera do sistema.
• Alta Carga, Design Compacto: Alcança uma capacidade máxima de comutação de contato de 16A em um pacote ultrapequeno, oferecendo alta densidade de potência e economizando espaço na PCB.
• Memória do estado de desligamento: A posição do contato permanece inalterada após falha de energia e o estado original é mantido sem acionamento após a restauração da energia, adequado para circuitos de backup ou intertravamentos de segurança.
Recursos:
• Capacidade máxima de comutação de contato de 16A
• Disponível em configurações de contato de comutação unipolar e bipolar
• Tamanho ultrapequeno, pinos PCB padrão
• Disponível em tipos selados e à prova de fluxo
• Produto ecologicamente correto (compatível com ROHS)
• Dimensões: (28,9*12,6*20,6)mm
Principais aplicações:
• Medidores Inteligentes e Gerenciamento de Energia: Utilizados para controle remoto de comutação em medidores pré-pagos e disjuntores inteligentes, obtendo baixo consumo de energia através de travamento magnético.
• Aparelhos economizadores de energia: Integrados no controle de energia principal de aparelhos como ar condicionado e aquecedores de água para reduzir o consumo de energia em modo de espera e atender aos padrões de eficiência energética.
• Fontes de Alimentação Ininterrupta e Armazenamento de Energia: Utilizadas nos circuitos de comutação de saída de UPS e inversores fotovoltaicos, garantindo a continuidade do sistema, mantendo o estado durante quedas de energia.
• Sistemas de Segurança e Proteção contra Incêndio: Usados em sistemas de alarme e circuitos de controle de iluminação de emergência para garantir o status confiável da chave durante falhas repentinas de energia.
Parâmetros de contato
| Configuração de contato | 1A/1C | 2A/2C |
| Resistência de contato | <50mΩ (1A 6VCC) |
| Material de contato | AgSnO₂,AgCdO |
| Carga de contato (resistiva) | 20A 250 VCA 16A 250 VCA/28 VCC 10A 250 VCA/28 VCC | 8A 250 VCA 5A 277 VCA/28 VCC |
| Tensão máxima de comutação | 250 VCA / 28 VCC |
| Corrente máxima de comutação | 20A/16A/10A | 8A/5A |
| Potência máxima de comutação | 5000VA/480W | 1200VA/150W |
| Durabilidade Mecânica | 1×10⁷ ciclos |
| Durabilidade Elétrica | 1×10⁵ ciclos |
Parâmetros da bobina
| Potência nominal da bobina - | Bobina única 540mW |
| Bobina dupla ≦1W (a potência varia de acordo com a especificação) |
| Aumento da temperatura da bobina | 26°C (47°F) na tensão nominal |
| Temperatura Máxima | 130°C (266°F) |
Tabela de especificações de bobina
| Tensão nominal (VCC) | Definir/redefinir tensão (VDC) | Largura de pulso (ms) | Resistência de bobina dupla (Ω±10%) | Resistência de bobina única (Ω±10%) |
| Bobina 1 | Bobina 2 |
| 3 | ≤2,40 | ≥50 | 12.5 | 10.6 | 12.5 |
| 5 | ≤4,00 | ≥50 | 37 | 33 | 42 |
| 12 | ≤9,60 | ≥50 | 200 | 169 | 267 |
| 24 | ≤19,2 | ≥50 | 800 | 680 | 1067 |
| 48 | ≤38,4 | ≥50 | 2780 | 2315 | 4267 |
Parâmetros de desempenho
| Resistência de Isolamento | 100MΩ (500VCC) |
| Tensão suportável dielétrica | Entre contato e bobina | 5000VAC por 1min |
| Entre contatos abertos | 750VAC por 1min |
| Tempo de operação (na tensão nominal) | ≤10ms |
| Tempo de liberação (na tensão nominal) | ≤5ms |
| Choque | Estabilidade | 100m/s² (10g) |
| Força | 1000m/s² (100g) |
| Vibração | 10 Hz ~ 55 Hz, amplitude dupla de 1,5 mm |
| Umidade | 35%~85% UR |
| Faixa de temperatura | -40°C ~ 85°C |
| Tipo de terminal | Tipo de PCB |
| Peso | Aproximadamente 10g |
| Tipo de embalagem | Tipo selado em plástico, tipo resistente à solda |
Certificações de segurança
| CQC | 1A/1C | 16A 250 VCA 16A 28VDC10A |
| 1A/1C | 10 250 VCA 10 28V CC |
| 2A/2C | 8A 250 VCA 8A 28V CC |
| TUV | 1A/1C | 16A250VAC cos phi=1 16A 28/R=0ms |
| 1A/1C | 10 250 VCA 10 28V CC |
| 2A/2C | 8A250VAC cos phi=1 8A 28/R=0ms |
Exemplo de marca de pedido

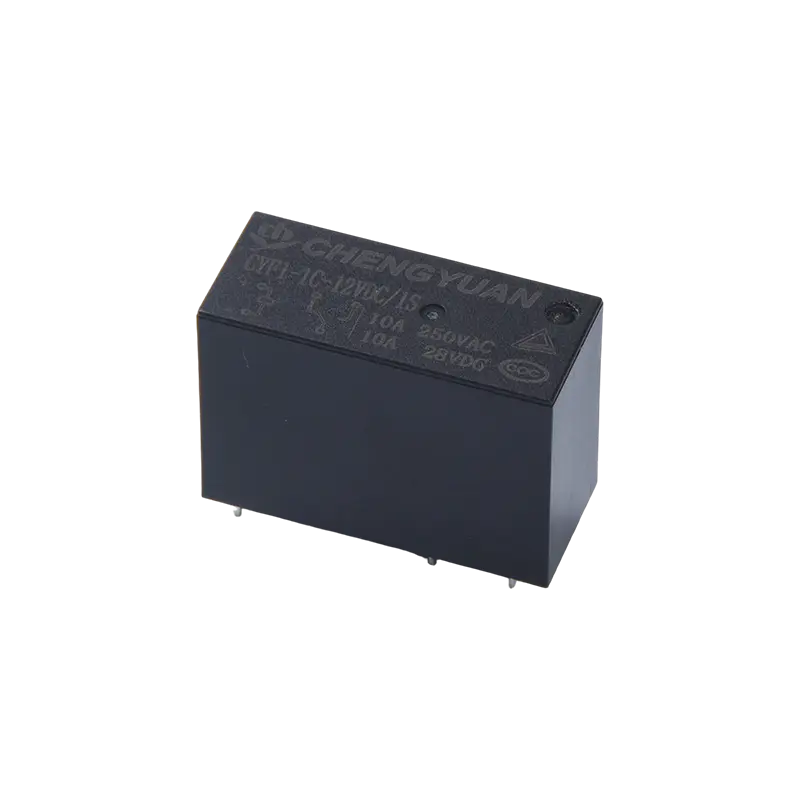

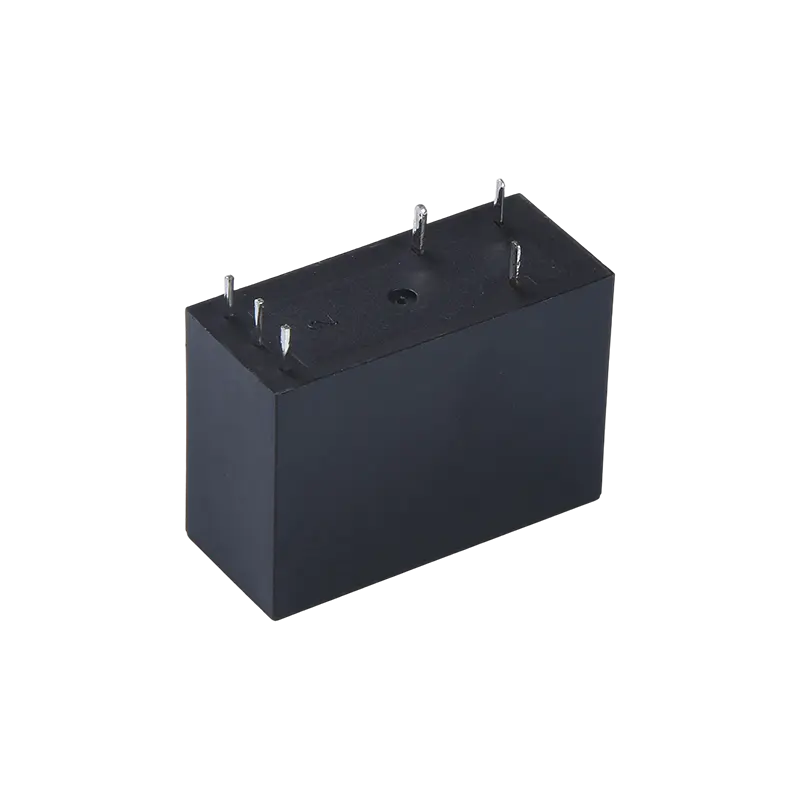

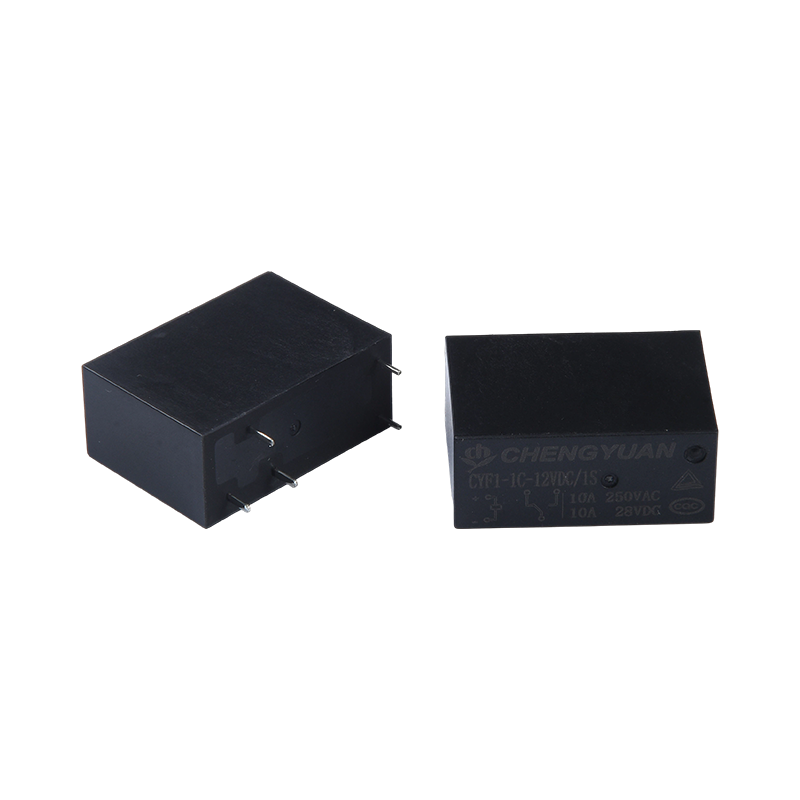

Relé modelo CYF
Tensão da bobina 5 6 9 12 18 24 48 VCC
Formulário de contato 1A: um grupo de normalmente aberto, 1C: um grupo de conversão, 2A: dois grupos de normalmente abertos, 2C dois grupos de conversão
Forma de bobina 1S: bobina simples 2S: bobina dupla
Material de contato T: AgSnO2, Nenhum: AgCdO
Observações: (1) Em um ambiente contendo gases nocivos como H2S, SO2, NO2, etc., é recomendado o uso de produtos selados com plástico, e por favor realize testes e confirmação no uso real; quando a limpeza geral não for necessária, recomenda-se
Recomenda-se dar prioridade aos produtos resistentes ao fluxo;
- Este produto é um produto ecologicamente correto. Marque o número do recurso correspondente ao fazer o pedido, onde (551) indica conformidade com RoHS (contatos contêm cádmio) e (555) indica conformidade com RoHS (contatos não contêm cádmio).
Diagrama de fiação, unidade de tamanho do furo de montagem: mm
(1) As tolerâncias dimensionais não são especificadas para algumas dimensões externas do produto. Quando as dimensões externas são ≤1mm, a tolerância é de ±0,2mm; quando as dimensões externas estão entre 1 ~ 5 mm, a tolerância é de ± 0,3 mm.
Quando o tamanho total é >5mm, a tolerância é de ±0,4mm;
(2) As dimensões do furo de montagem sem tolerância dimensional são ±0,1 mm.
Coisas a serem observadas:
- O estado de fábrica do relé de travamento magnético é o estado de reinicialização, mas devido a fatores como impacto durante o transporte ou instalação do relé, ele pode mudar para o estado de ação. Portanto, ao usar (fonte de alimentação
Quando conectado, redefina-o para o estado de ação ou redefina o estado conforme necessário.
- Para garantir que o relé de travamento magnético atue ou reinicie, a tensão de excitação aplicada à bobina deve atingir a tensão nominal e a largura do pulso deve ser maior que 5 vezes o tempo de ação ou reset. Não
Ao aplicar tensão nas bobinas de ação e reset, não aplique tensão nas bobinas por um longo período (mais de 1 minuto).
- Durante o transporte, armazenamento e aplicação do produto, mantenha o produto longe de campos magnéticos fortes para evitar alterações na tensão operacional e na tensão de reinicialização.
