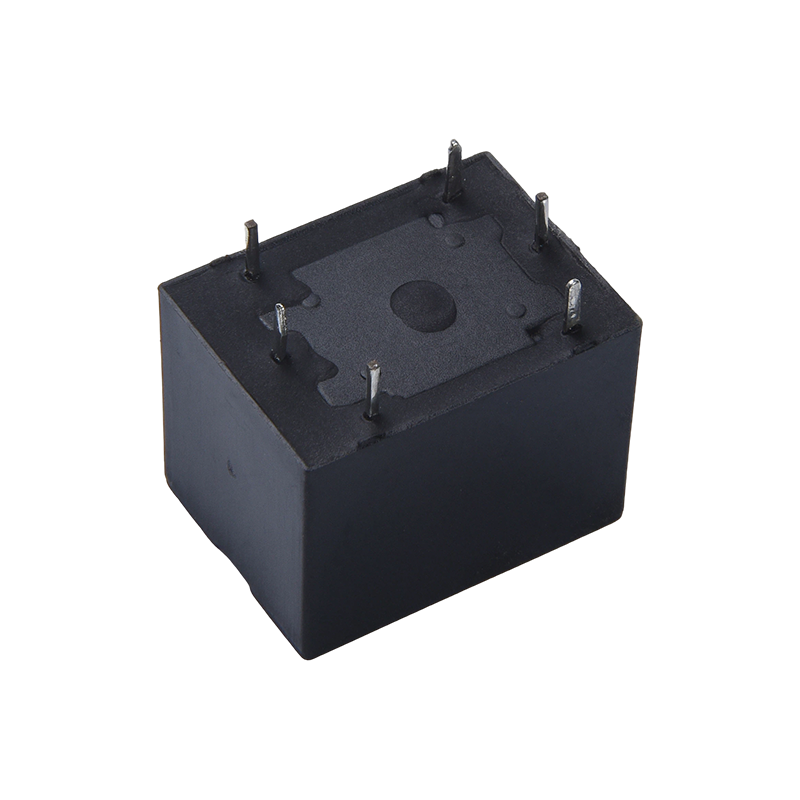

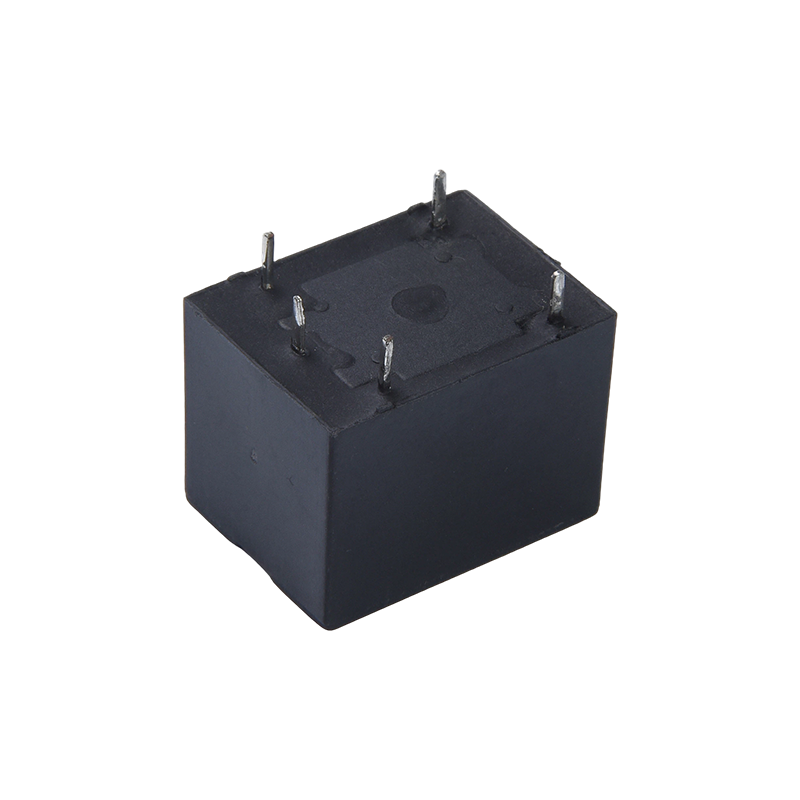

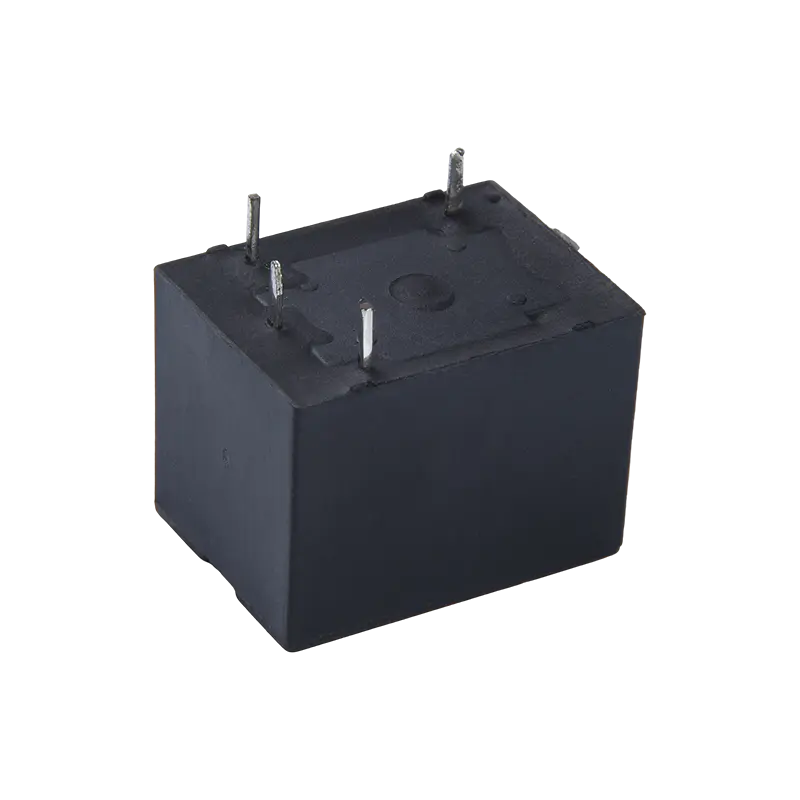

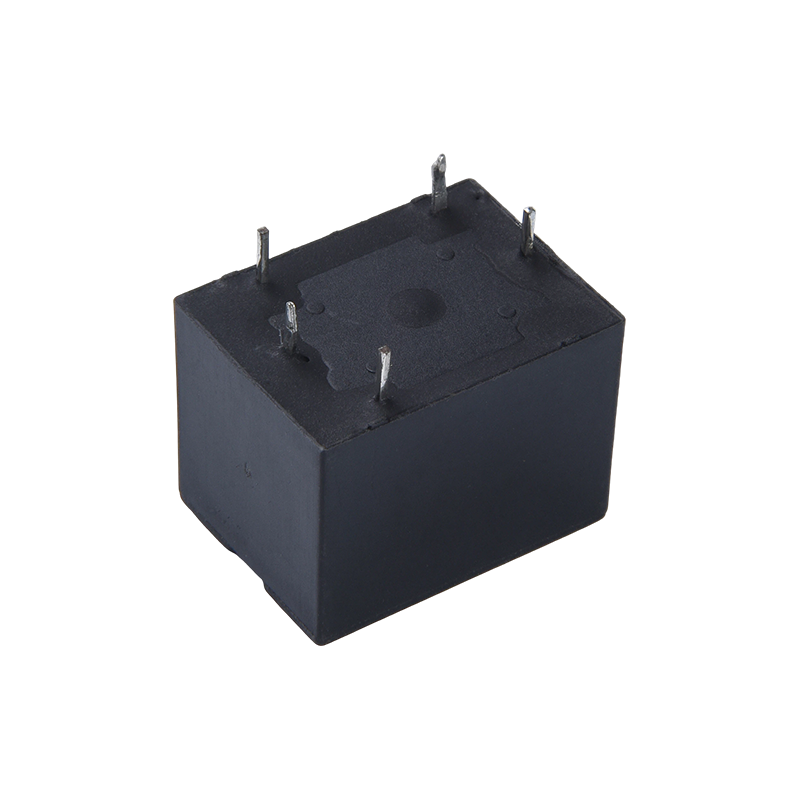

I. Recursos
1. Formulário de contato: Fornece um formulário de contato normalmente aberto e um de troca para atender a diferentes requisitos de projeto de circuito.
2. Características de instalação: Utiliza pinos de placa de circuito impresso padrão para fácil montagem em PCB, adequados para processos de montagem automatizados;
3. Opções de embalagem: Duas opções de embalagem estão disponíveis: selada com plástico e resistente à solda, para atender a diferentes requisitos ambientais.
4. Estrutura central: usa uma estrutura de travamento magnético de bobina única ou bobina dupla para garantir a retenção do estado a longo prazo após falha de energia.
II. Funções principais e cenários aplicáveis
1. Função principal: Alcança comutação de circuito de potência zero, fornece comutação automática e isolamento de sinal e mantém o estado atual após a alimentação de controle ser desligada, adequado para aplicações de retenção de longo prazo.
2. Campo de rede inteligente: Aplicável a cenários como medição de eletricidade e interruptores de controle remoto, permitindo controle preciso e de baixo consumo de energia;
3. Novo Campo de Energia: Pode ser usado em novos equipamentos de energia, como inversores solares, garantindo um estado de circuito estável.
4. Campos Industriais e Domésticos: Adequado para automação industrial, casas inteligentes, controle de iluminação e outros cenários;
5. Campo de Instrumentação: Aplicável aos links de controle de circuito de vários instrumentos e medidores. III. Utilizando as principais vantagens
1. Vantagem de consumo zero de energia: Mantém o estado atual após uma falha de energia, alcançando comutação de consumo zero de energia, adequada para aplicações de baixo consumo de energia.
2. Alta capacidade de comutação de contato: carga de comutação de contato 15A, adequada para necessidades de controle de média e alta potência;
3. Instalação e seleção flexíveis: tamanho ultrapequeno, pinos PCB padrão e várias opções de pacote, adequados para instalação densa e ambientes diferentes;
4. Conformidade Ambiental: Está em conformidade com os padrões RoHS, atendendo aos requisitos para produtos ecologicamente corretos;
5. Forte especificidade de cena: Particularmente adequado para cenários de controle remoto e manutenção de longo prazo, com excelente versatilidade e praticidade.
Parâmetros de contato
| Configuração de contato | 1A | 1C |
| Resistência de contato | 100mΩ (1A 6VCC) |
| Material de contato | AgSnO₂, AgCdO |
| Carga de contato (resistiva) | 10A 277 VCA/28 VCC |
| Tensão máxima de comutação | 277 VCA / 30 VCC |
| Corrente máxima de comutação | 15A | 10A |
| Potência máxima de comutação | 2500VA |
| Durabilidade Mecânica | 1×10⁷ ciclos |
| Durabilidade Elétrica | 5×10⁴ ciclos |
| Parâmetro | Especificação |
| Resistência de Isolamento | 100MΩ (500VCC) |
| Tensão suportável dielétrica | Entre contato e bobina | 1500VAC por 1min |
| Entre contatos abertos | 750VAC por 1min |
| Tempo de operação (na tensão nominal) | ≤5ms |
| Tempo de liberação (na tensão nominal) | ≤5ms |
| Choque | Estabilidade | 100m/s² (10g) |
| | Força | 1000m/s² (100g) |
| Vibração | 10 Hz ~ 55 Hz, amplitude dupla de 1,5 mm |
| Umidade | 35%~85% UR |
| Faixa de temperatura | -40°C ~ 85°C |
| Tipo de terminal | Tipo de PCB |
| Peso | Aproximadamente 10g |
| Tipo de embalagem | Tipo selado em plástico, tipo resistente à solda |
Notas:
(1) Todos os valores acima são valores iniciais;
Relé Shengyuan
Parâmetros da bobina
| Potência nominal da bobina | Bobina única ≤550mW |
| Bobina Dupla ≤750mW |
Coil Specification Table 23℃
| Tensão nominal (VCC) | Definir/redefinir tensão (VDC) | Largura de pulso (ms) | Dual Coil Resistance (Ω±10%) | Single Coil Resistance (Ω±10%) |
| 5 | ≤3,80 | ≥50 | 47/47 | 45 |
| 6 | ≤4,50 | ≥50 | 100/100 | 100 |
| 9 | ≤6,80 | ≥50 | 227/237 | 225 |
| 12 | ≤9,00 | ≥50 | 193/305 | 310 |
| 18 | ≤13,5 | ≥50 | 900/900 | 900 |
| 24 | ≤18,0 | ≥50 | 1060/1370 | 1160 |
Certificações de segurança
| CQC | 1A | 10A 250 VCA 15A 125 VCA 10A 28V CC |
| 1C | 10A 250 VCA 10A 28V CC |
| TUV | 1A | 7,5 A 250 VCA cos phi = 1 7,5A 14VCC L/R=0ms |
| 1C | 7,5 A 250 VCA cos phi = 1 7,5A 14VCC L/R=0ms |
Exemplo de marca de pedido

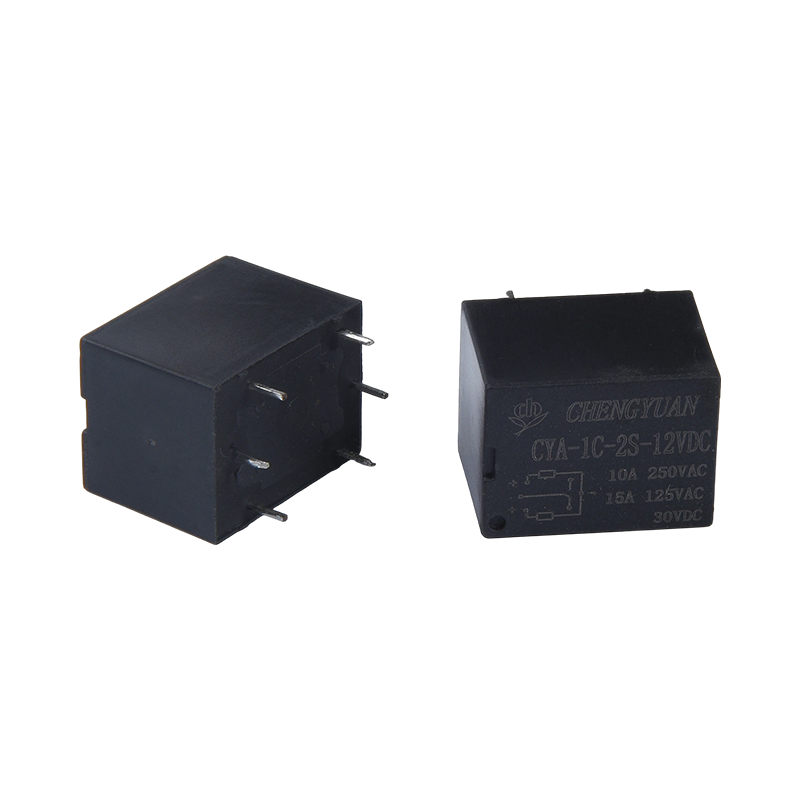

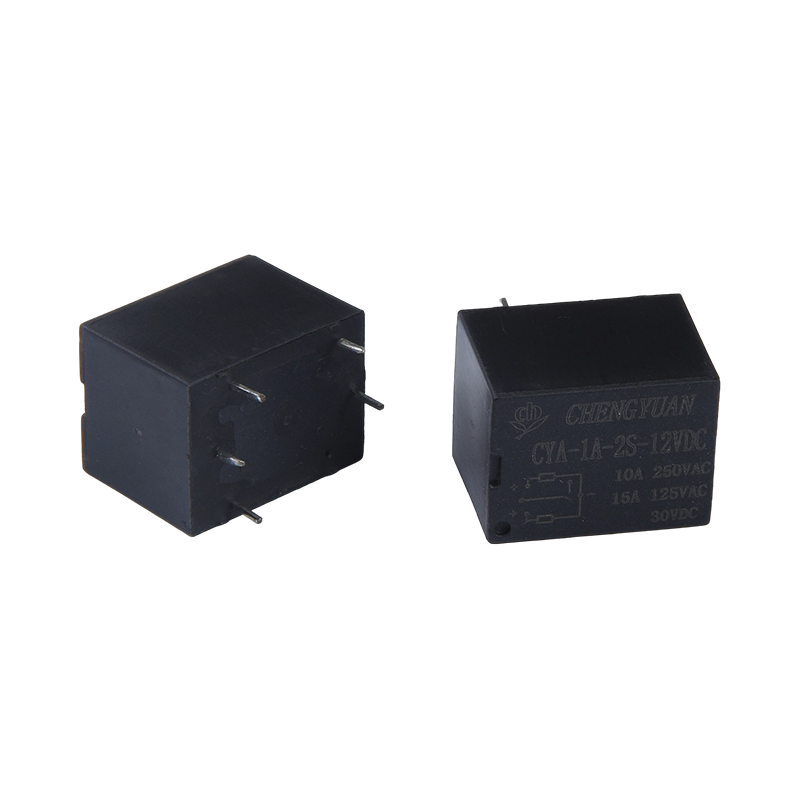

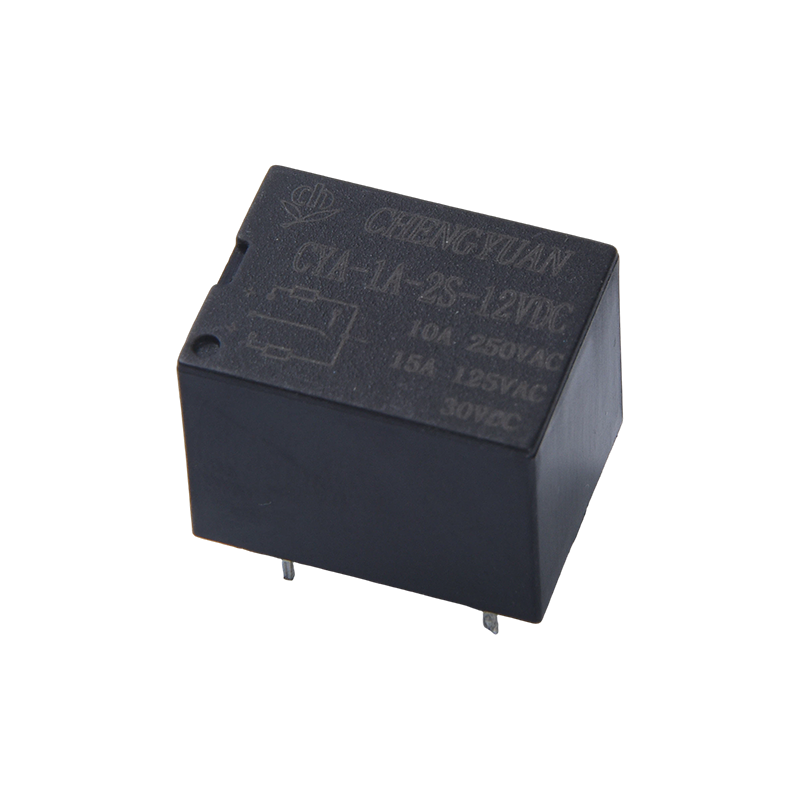

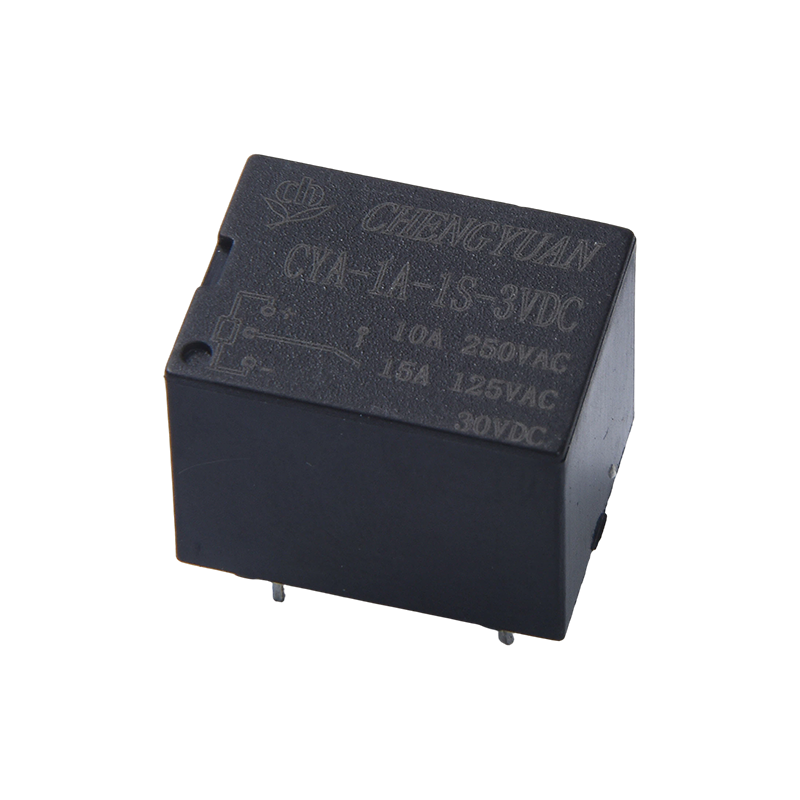

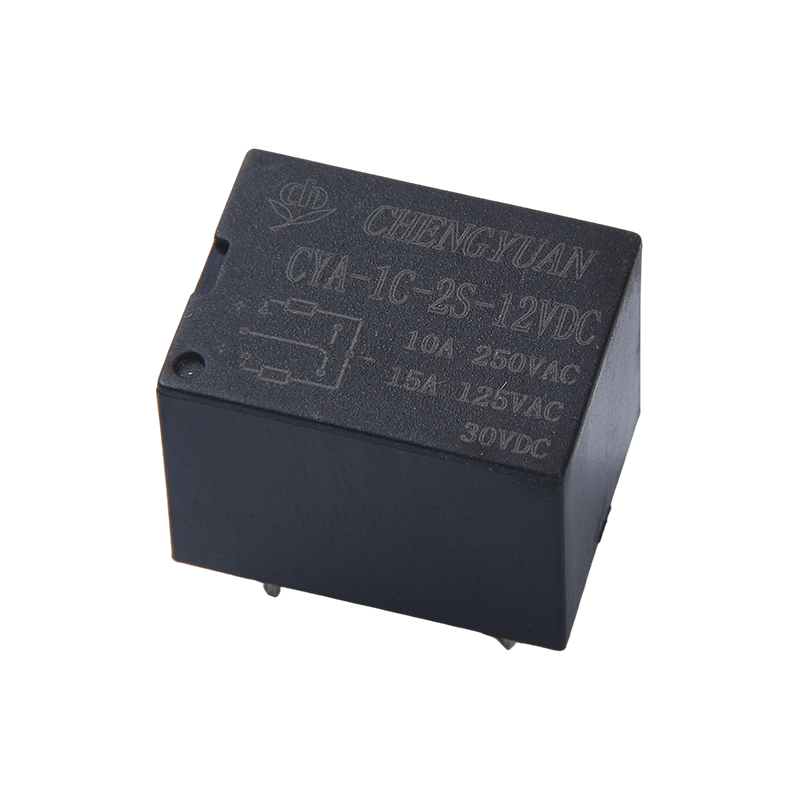

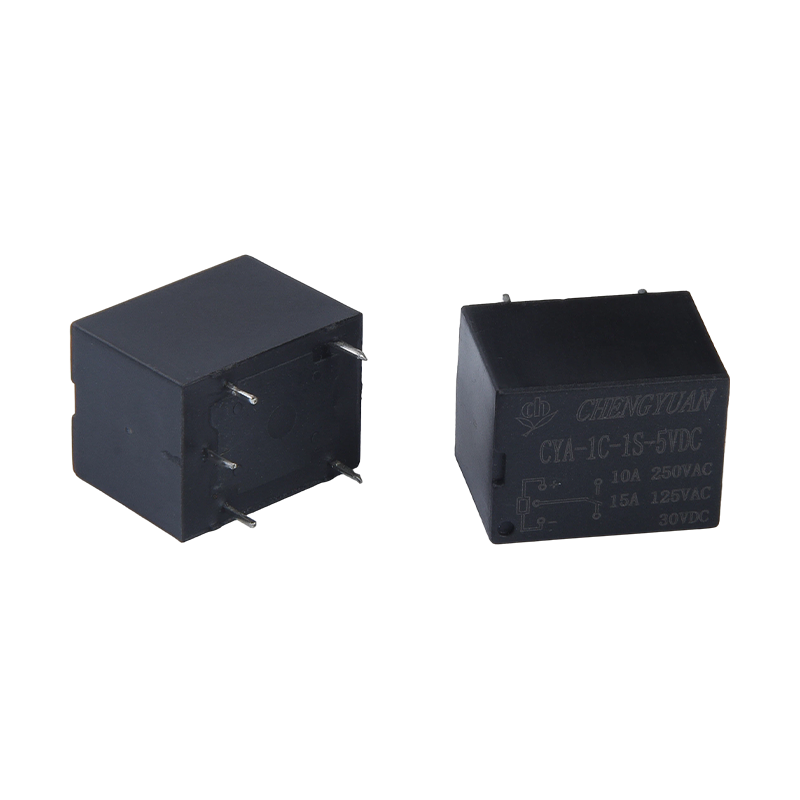

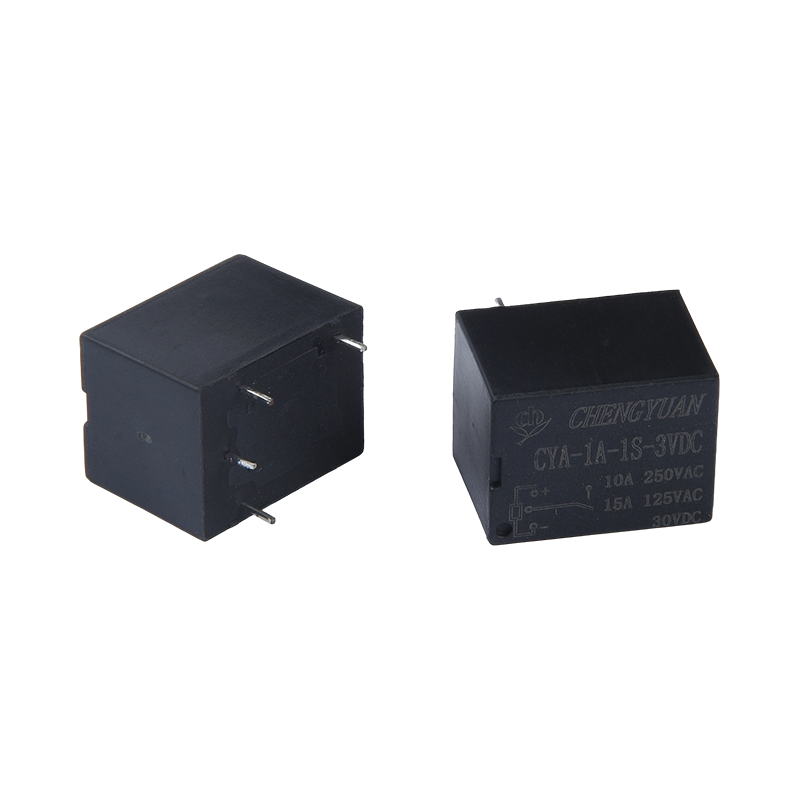

Modelo de relé(1)CYA
Tensão da bobina 3 5 6 9 12 18 24 48VDC
Formulário de contato 1A: Um conjunto de normalmente aberto 1C: Um conjunto de comutação
Forma de bobina 1S: bobina simples 2S: bobina dupla
Material de contato T: AgSnO2, Nenhum: AgCdO
Observações: (1) Em um ambiente contendo gases nocivos como H2S, SO2, NO2, etc., é recomendado o uso de produtos selados com plástico, e por favor realize testes e confirmação no uso real; quando a limpeza geral não for necessária, recomenda-se
Recomenda-se dar prioridade aos produtos resistentes ao fluxo;
(2) Este produto é um produto ecologicamente correto. Marque o número do recurso correspondente ao fazer o pedido, onde (551) indica conformidade com RoHS (contatos contêm cádmio) e (555) indica conformidade com RoHS (contatos não contêm cádmio).
