Um contatou de alta potência começa a ter importância quando um relé normal não consegue mais absorver a carga. Em termos práticos, muitos contatores começam acima de 15 A e os modelos industriais podem comutar centenas ou milhares de amperes. Se você estiver selecionando um para motor, sistema de bateria, banco de aquecedores ou painel de distribuição de energia, a decisão raramente para na classificação atual. Também depende da corrente de partida, do ciclo de trabalho, do tipo de tensão, do controle do arco, do acionamento da bobina e do ambiente onde o dispositivo irá residir.
Escolha um contator quando a carga for pesada, a comutação for frequente e a energia do arco na abertura do contato for significativa. Escolha um relé de alta corrente ou módulo compacto quando a carga for moderada, o pacote for pequeno e a tarefa de comutação for mais leve. O limite não é fixo. Um relé de 30 A pode funcionar bem em um gabinete e falhar precocemente em outro porque a carga é um motor e não um aquecedor resistivo.
O que um contator de alta potência faz sob carga
Dentro de um contator existem quatro grupos funcionais: bobina, núcleo magnético e armadura, contatos principais e sistema de supressão de arco. Um sinal de controle de baixa potência energiza a bobina. A força magnética puxa a armadura e fecha os contatos principais. Quando a bobina é desenergizada, uma mola retorna a armadura e abre os contatos. Em um contator normalmente aberto, o circuito principal fica desligado até que a bobina seja energizada. Esse arranjo permite que uma saída do CLP, um termostato ou um dispositivo piloto controlem um circuito muito maior com segurança.
O principal desafio do design é não fechar os contatos. Está abrindo-os. Quando os contatos se separam sob carga, a corrente pode sustentar um arco que corrói o metal, aumenta a temperatura e atrasa a ruptura. Os contatores, portanto, adicionam calhas de arco, bobinas magnéticas, placas divisoras, câmaras de vácuo ou câmaras cheias de gás. O método correto depende da corrente, tensão e se a alimentação é CA ou CC.
Os contatores também diferem dos relés na expectativa de serviço. Um contator pode dar partida em um motor milhares de vezes por ano, portanto, a força da mola, o material de contato e o aumento da temperatura do terminal são críticos. Os relés de alta corrente ficam entre os relés de sinal e os contatores.
Para projetos compactos que ainda necessitam de corrente mais elevada, um relé de alta corrente pode ser uma alternativa prática. A série CY T90 é um relé SPDT de alta corrente oferecido nas versões 30 A e 40 A.

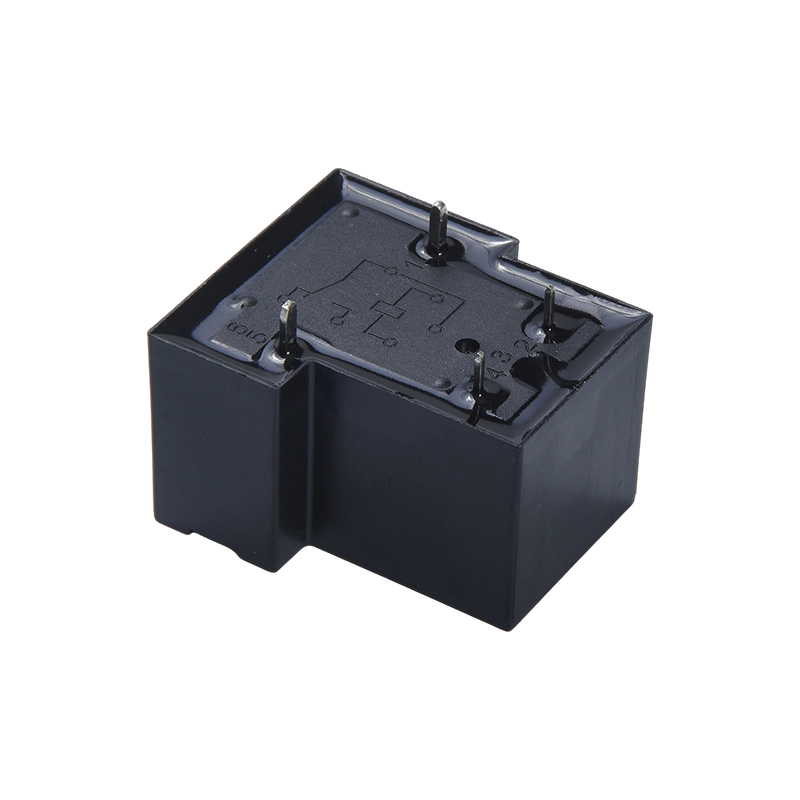

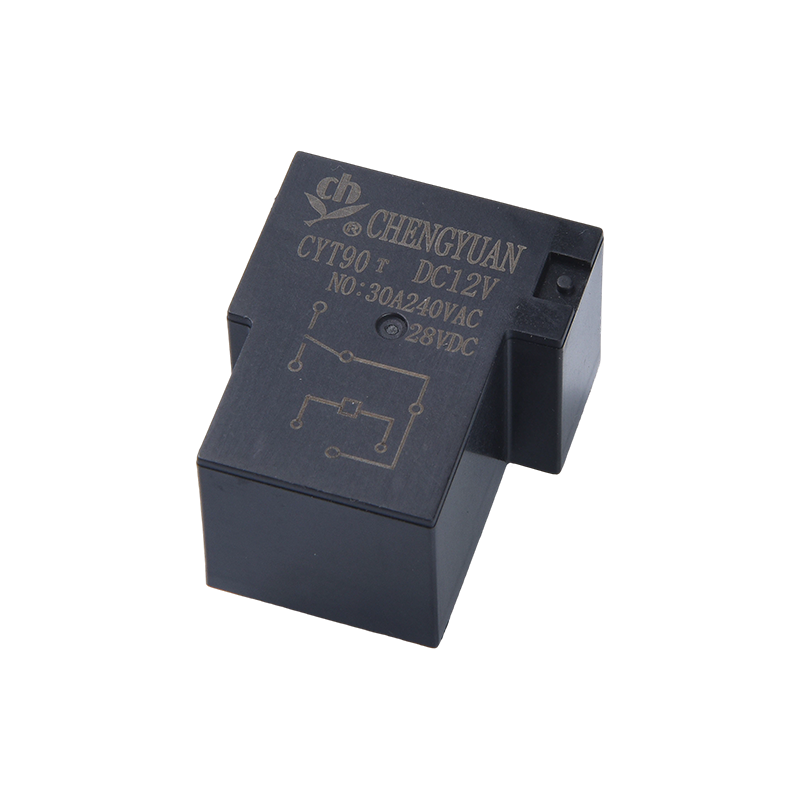

Relé de potência SPDT de alta corrente CYT90 Relé SPDT compacto de alta corrente para comutação de cargas onde o espaço é apertado; útil antes de comparar as classificações do contator IEC e o comportamento do arco. Ver Produto → Classificações e categorias de utilização importantes
A corrente da folha de dados não é suficiente. Um contator de 40 A para uma carga resistiva pode ter uma classificação de motor muito mais baixa. As categorias de utilização IEC descrevem essa diferença. AC-1 cobre cargas não indutivas ou ligeiramente indutivas. AC-3 cobre motores de gaiola de esquilo onde o contator fecha na corrente do rotor bloqueado e abre na corrente nominal. AC-4 cobre serviço de avanço lento e entupimento, onde o contator abre em alta corrente e enfrenta arcos severos. As categorias DC são igualmente exigentes porque os arcos DC não se extinguem automaticamente no cruzamento zero.
Use a tabela abaixo para comparar como os contatores e relés de alta corrente são normalmente aplicados. Os valores são orientações gerais e não substituem a ficha técnica do fabricante e a norma aplicável.
Tabela comparando contatores de alta potência e relés de alta corrente para decisões de comutação de carga. | Recurso | Contator de alta potência | Relé de alta corrente |
| Corrente típica | Frequentemente acima de 15 A, até milhares de amperes | Geralmente 10 A a 40 A, alguns mais altos |
| Foco principal no design | Partida do motor, alta capacidade de interrupção, controle de arco | Comutação compacta, isolamento, PCB ou integração de painel |
| Controle de arco | Calha de arco, explosão, vácuo ou câmara de gás | Supressão de arco, espaçamento de contato e material menores |
| Ciclo de trabalho | Comutações frequentes e cargas do motor | Comutação moderada, cargas resistivas ou indutivas leves |
| Acionamento da bobina | Maior potência da bobina, circuito de controle dedicado | Menor potência da bobina, muitas vezes acionada por componentes eletrônicos |
| Montagem | Painel, trilho DIN, barramento | PCB, plug-in, módulo de trilho DIN |
| Melhor ajuste | Motores, sistemas de bateria, distribuição de energia | Circuitos de controle, cargas compactas, módulos de relé |
Outras classificações incluem tensão da bobina, tensão de isolamento, capacidade de fechamento e interrupção, vida mecânica, vida elétrica, tipo de terminal e montagem. Um contator com a corrente correta, mas com a tensão de bobina errada, não funcionará de maneira confiável.
Quando a classificação necessária ainda está na faixa do relé, um relé SPDT de 30 A a 40 A, como o CY T91, pode fornecer comutação de alta corrente em um pacote menor.

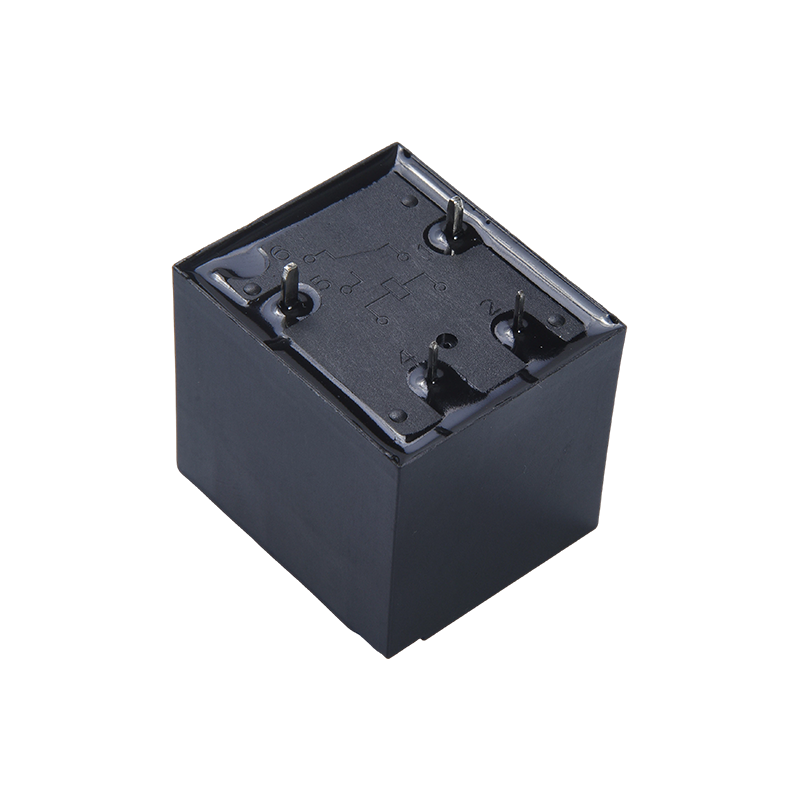

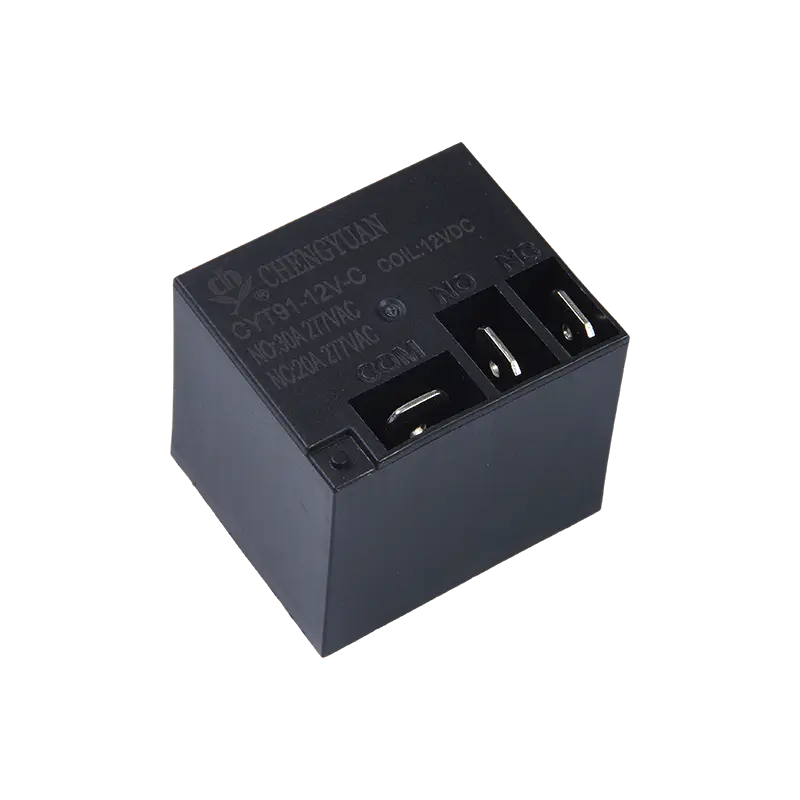

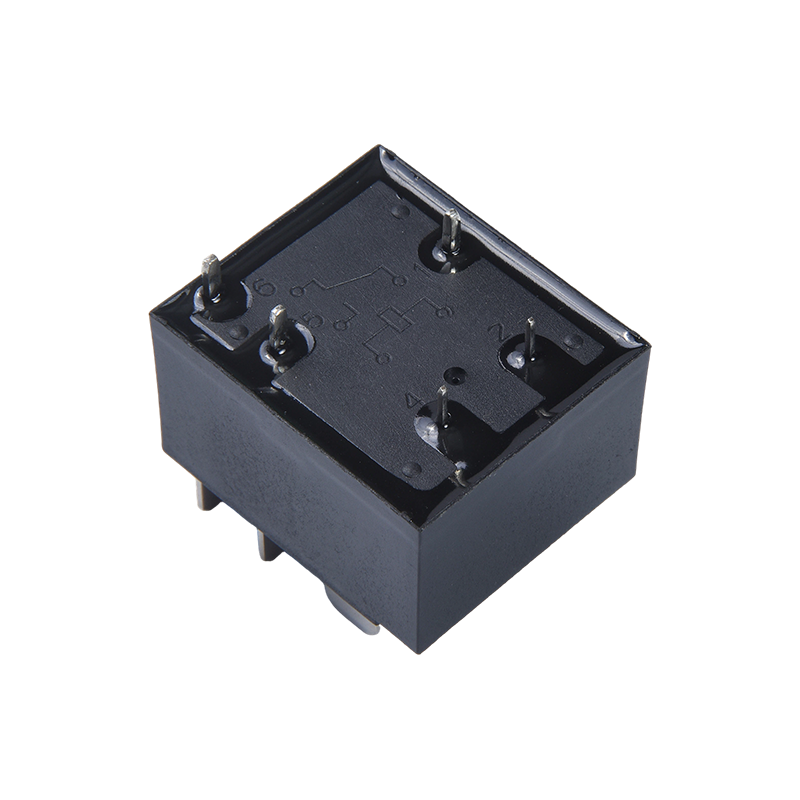

Relé de potência SPDT de alta corrente CYT91 / T91 Relé de potência SPDT compacto de 30 A para comutação de alta corrente em espaços apertados; uma alternativa de relé antes de considerar o comportamento do arco do contator CA ou CC. Ver Produto → A comutação CA e CC não são intercambiáveis
Os contatores CA se beneficiam dos zeros de corrente naturais, portanto os arcos têm chance de se extinguir. Os contatores CC enfrentam um arco contínuo que deve ser esticado, resfriado e dividido rapidamente, ou a lacuna do contato deve suportar a tensão total. É por isso que um contator CC geralmente tem uma estrutura de contato diferente, ruptura magnética e tamanho físico maior do que um dispositivo CA com a mesma classificação de corrente.
As aplicações CC de alta tensão tornam essa diferença óbvia. Baterias, painéis solares e sistemas de carregamento podem fornecer energia perigosa mesmo após a abertura do interruptor principal. O contator deve interromper o circuito com segurança, isolar a carga e resistir à soldagem. Verifique a constante de tempo real, a corrente de curto-circuito e a tensão máxima, não apenas a tensão nominal.
As bobinas CA e as bobinas CC também são diferentes. Combine a bobina com a fonte de controle e confirme a corrente de pickup, dropout e retenção.
Uma lista de verificação de seleção para projetos de contatores de alta potência
- Defina a carga. Identifique carga resistiva, indutiva, capacitiva, motor, transformador ou bateria. Observe a corrente constante e a corrente de partida.
- Confirme a tensão de comutação. Registre a tensão nominal, máxima e transitória. Requisitos separados de CA e CC.
- Escolha a categoria de utilização. Use AC-1, AC-3, AC-4, DC-1 ou a categoria que corresponda à operação real.
- Combine a bobina. Verifique a tensão da bobina, CA ou CC, pickup, dropout e corrente de retenção.
- Verifique o ciclo de trabalho. Estime as operações por hora e a vida elétrica esperada. A corrida motorizada pode encurtar a vida útil rapidamente.
- Revise a supressão de arco e os terminais. Confirme a câmara do arco, a direção da explosão, o torque do terminal e o layout do barramento ou PCB.
- Valide o ambiente e os padrões. Verifique a temperatura ambiente, umidade, vibração, grau de poluição e certificação exigida.
- Teste o protótipo. Execute testes de estabelecimento e interrupção na tensão e corrente do pior caso antes do lançamento da produção.
Para construtores de painéis, os módulos montados em trilhos podem simplificar a fiação e a substituição. Um módulo de relé em trilho DIN com um contato de 16 A, como o módulo de relé em trilho MCYF3 14F, pode lidar com tarefas compactas de controle industrial onde um contator completo seria superdimensionado.
Módulo de relé em trilho DIN MCYF3 14F Modular 16 Um módulo de relé montado em trilho para controle industrial centralizado, simplificando a fiação e a substituição onde um contator completo seria superdimensionado. Ver Produto → Aplicações e Pontos de Integração
Contatores de alta potência aparecem onde quer que um sinal de baixa potência deva controlar um circuito de alta energia. Exemplos comuns incluem:
- Partidas de motores e painéis de controle de bombas, onde os contatores controlam a corrente de partida.
- Compressores e ventiladores HVAC, onde ciclos frequentes e cargas indutivas exigem contatos robustos.
- Armazenamento de energia da bateria e distribuição CC, onde o isolamento e a supressão de arco são essenciais para a segurança.
- Inversores solares e equipamentos de carregamento, onde a CC de alta tensão deve ser comutada de forma confiável.
- Bancos de aquecimento e iluminação industriais, onde cargas resistivas ainda podem exigir grande capacidade de corrente.
A integração é tão importante quanto o próprio contator. O tamanho do gabinete afeta o aumento do calor. O comprimento da fiação afeta a queda e o surto de tensão. A supressão da bobina pode evitar danos à saída do PLC. Use um amortecedor RC, diodo flyback ou varistor conforme apropriado para o tipo de bobina.
Riscos comuns de aquisição e como reduzi-los
O erro mais comum é comparar apenas a classificação atual do título. Um relé de 40 A e um contator de 40 A podem parecer semelhantes em uma linha de especificação, mas sua capacidade de interrupção, ciclo de trabalho e comportamento térmico podem ser muito diferentes. Outro risco é presumir que um contator classificado para CA funcionará em CC. Geralmente não acontece, pelo menos não com segurança ou por muito tempo.
As equipes de aquisição também devem verificar a revisão da folha de dados, a tensão da bobina, a disposição dos contatos, a orientação do terminal e os documentos de certificação. Quando a aplicação envolver funções de segurança, solicite dados de teste e uma amostra para validação.
Para projetos personalizados ou de volume moderado, trabalhar diretamente com um fabricante de relés pode encurtar o ciclo de seleção. A empresa por trás deste site fabrica relés e módulos de controle industrial desde 1996 e pode analisar requisitos de carga, bobina e montagem em relação aos produtos disponíveis. Você pode revisar o histórico da empresa or envie detalhes do aplicativo para um orçamento .
Combinando o dispositivo com a carga real
Comece com o carregamento, não com a página do catálogo. Defina corrente, tensão, inrush, ciclo de trabalho, ambiente e vida útil necessária. Em seguida, decida se um contator de alta potência, um relé de alta corrente ou um módulo de trilho DIN é o nível certo de comutação. Os contatores são construídos para cargas pesadas e operação frequente. Relés e módulos de alta corrente são melhores quando a carga é moderada e o pacote deve permanecer compacto.
Se o aplicativo estiver no limite, teste-o. Um dispositivo que passe em um teste de bancada em temperatura ambiente pode falhar em um gabinete selado a 60 C. Um contator que suporta uma carga resistiva pode soldar na partida de um motor. A etapa extra de validação geralmente é mais barata que uma falha de campo.
