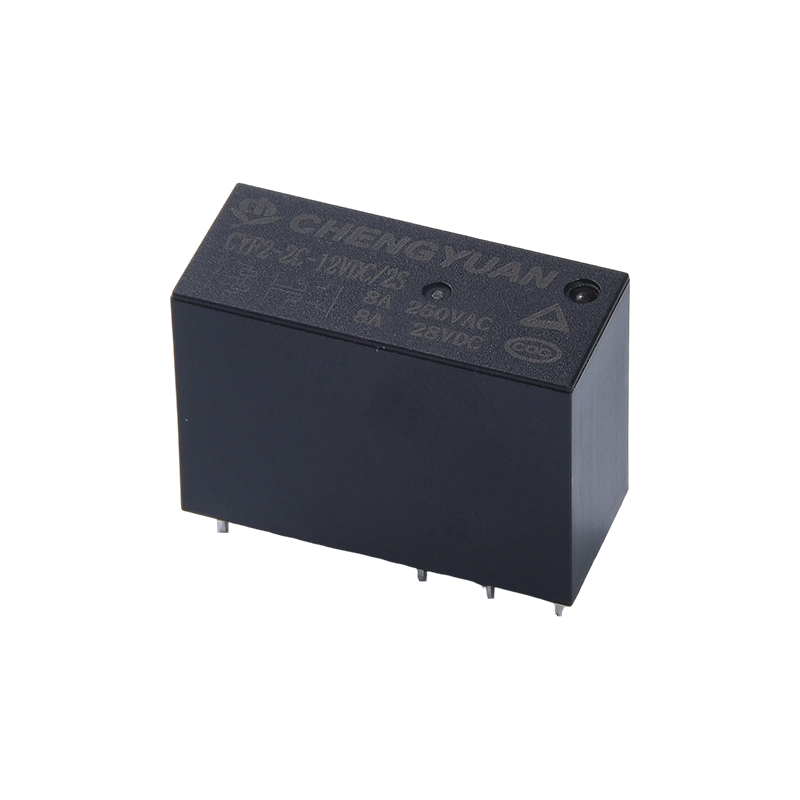

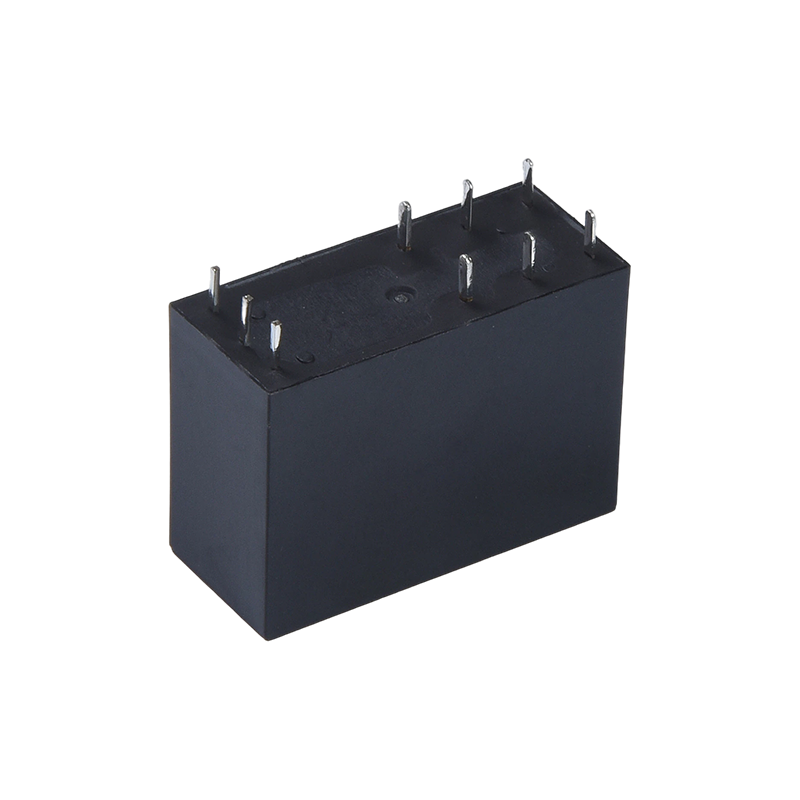

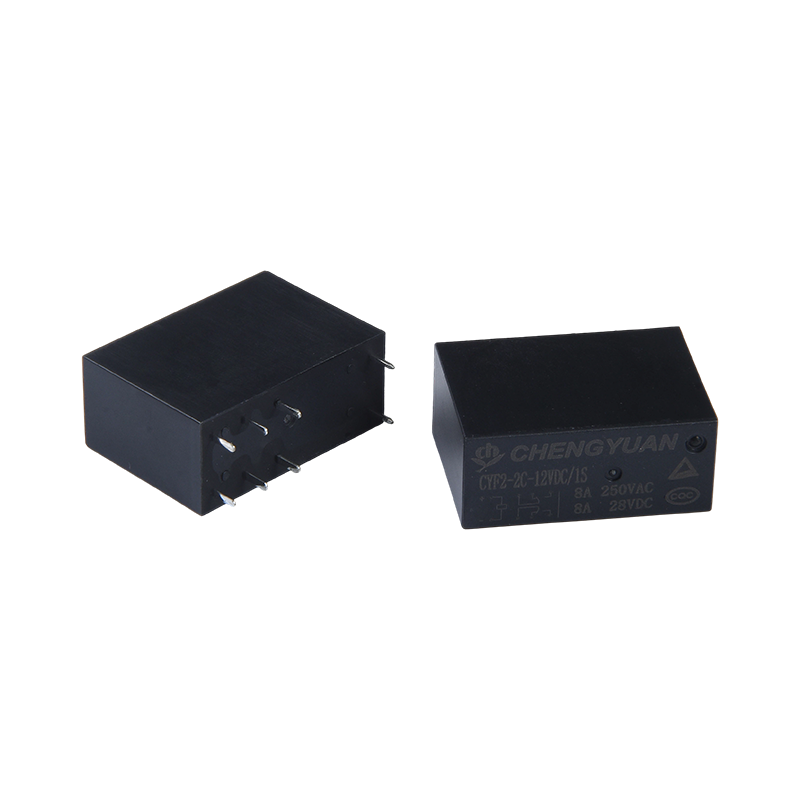

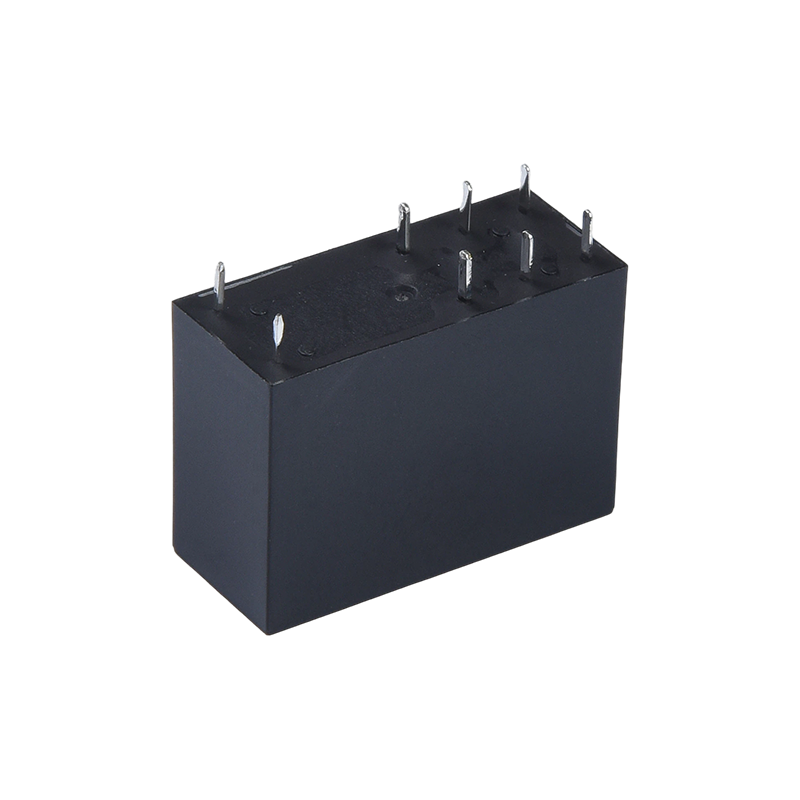

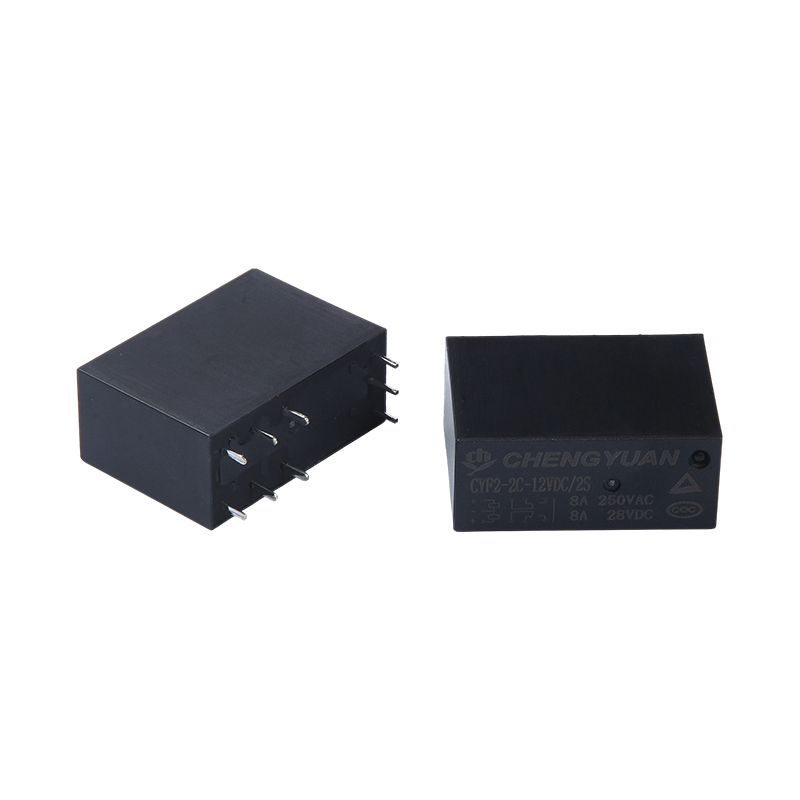

Recursos:
1. Função de travamento magnético: usa excitação de pulso; a bobina consome energia apenas durante o momento de comutação e o estado do contato é autotravado após o desligamento, reduzindo significativamente o consumo de energia do sistema.
2. Comutação de alta carga: Os contatos suportam comutação de corrente 8A, atendendo às necessidades de controle de alta potência de eletrodomésticos, como condicionadores de ar e fornos de micro-ondas.
3. Isolamento de alta tensão suportável: A tensão suportável entre a bobina e os contatos atinge 5000V, proporcionando excelente desempenho de isolamento elétrico e garantindo a segurança do circuito de controle.
4. Design compacto: Tamanho pequeno e estrutura compacta, ideal para montagem de alta densidade em placas PCB.
5. Ampla faixa de bobina de tensão: Oferece várias especificações de bobina de 3VDC a 48VDC, adaptando-se a diferentes tensões de controle.
6. Certificação de segurança: Certificação TUV e CQC, atendendo aos padrões internacionais de segurança.
Aplicações típicas:
1. Equipamento de comunicação: Usado em estações base de comunicação e equipamentos de comutação para comutação de circuitos de baixa potência e roteamento de sinal.
2. Eletrodomésticos: Adequado para condicionadores de ar, fornos de micro-ondas e outros equipamentos como interruptor de controle de energia que economiza energia.
3. Equipamento de segurança: Utilizado em sistemas de alarme de segurança e controle de acesso para garantir que o estado original de travamento ou alarme seja mantido mesmo em caso de queda de energia.
4. Equipamentos de escritório: Aplicados em equipamentos de automação de escritório, como copiadoras e impressoras, para reduzir o consumo de energia em standby.
Dados de contato
| Tipo | CYA |
| Material de contato | Liga de prata |
| Resistência ao contato | 100 mΩ máx. (em 1A 16VCC) |
| Carga avaliada (carga resistiva） | 10A250 VCA |
| Máx. comutação de corrente | 15A |
| Máx. tensão de comutação | 250VAC |
| Máx. comutação de energia | 2500VA |
| Min. comutação de carga | 6V 1A |
Características
| Tempo de operação (na tensão nominal da bobina) | 8 ms máx. ( Sem diodo) |
| Hora de lançamento | 5 ms máx. ( Sem diodo) |
| Resistência de isolamento | Mínimo 1000MΩ (a 500 VCC) |
| Rigidez dielétrica | Entre contatos abertos:750 VCA, 50/60 Hz por 1 minuto |
| Entre a bobina e o contato: 1500 VCA, 50/60 Hz por 1min |
| Resistência à vibração | Destrutivo | 10-55 Hz, com amplitude dupla de 1,5 mm |
| Funcional | 10-55 Hz, com amplitude dupla de 1,5 mm |
| Resistência ao choque | Funcional | 10 G mín. |
| Destrutivo | 10 G mín. |
| Resistência | Resistência mecânica (10.800ops./h) | 10.000.000 operações. (à temperatura ambiente) |
| Resistência elétrica (360ops./h) | 100.000 operações (à temperatura ambiente) |
| Temperatura ambiente | -40℃~ 85℃( sem condensação) |
| Peso | Aprox.8,5g |
Dados da bobina (a 20°C)
| Nominal tensão (VDC) | Nominal operando atual ±10%(mA) | Resistência da bobina ±10%(Ω) | Operação nominal poder | Tensão de operação (Máx.) | Tensão de liberação (Mín.) | Máx. tensão permitida |
| 3 | 120 | 25 | Aproximadamente 0,36 W | 75% do nominal tensão | 5% do valor nominal tensão | 130% da tensão nominal |
| 5 | 71.42 | 70 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 15 | 24 | 625 |
| 18 | 20 | 900 |
| 24 | 15 | 1600 |
| 48 | 7.5 | 6400 |
Os dados mostrados acima são valores iniciais. Não aplique a tensão máxima permitida na bobina por mais de 10 minutos para evitar o superaquecimento da bobina.
Dimensão do contorno, Diagrama de fiação, Layout da PCB (Unidade: mm)
Curvas Características
CYA - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8
1: Tipo: CYA
2: Número de pólos: 1-1 pólo
3: Acordo de Contato: C De C ; H De A ; B De B
4: Tensão Nominal: 3,5,6,9,12,18,24,48VDC
5: Cor do gabinete: T -Branco; H-Preto; L-Azul 6: Potência da bobina: D-0,45W L-0,36W
7: Construção de proteção: à prova de S-Flux,
SH- Tipo selado lavável
8: Parâmetro especial: tipo Nil-Standard
Letra ou número - Requisito especial
(1): Os relés à prova de fluxo não podem ser usados em ambientes com poluentes como H2S, SO2, NO2, poeira, etc.
(2): A limpeza com água ou o processamento da superfície não são sugeridos após os relés à prova de fluxo serem montados na PCB.
(3): Os requisitos específicos do cliente (XX) serão avaliados pela nossa empresa e depois marcados com símbolos característicos.
