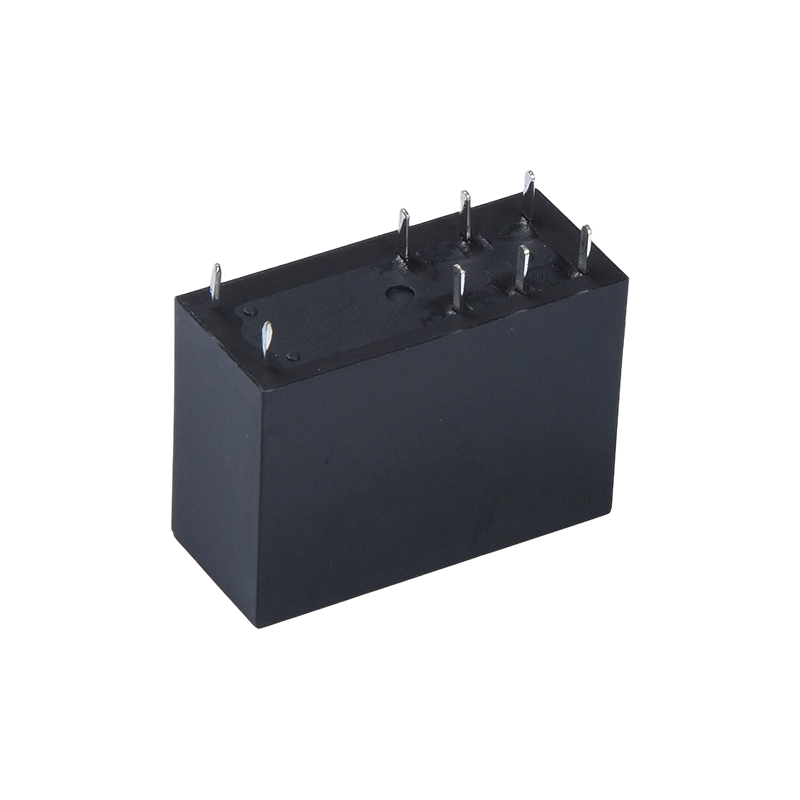

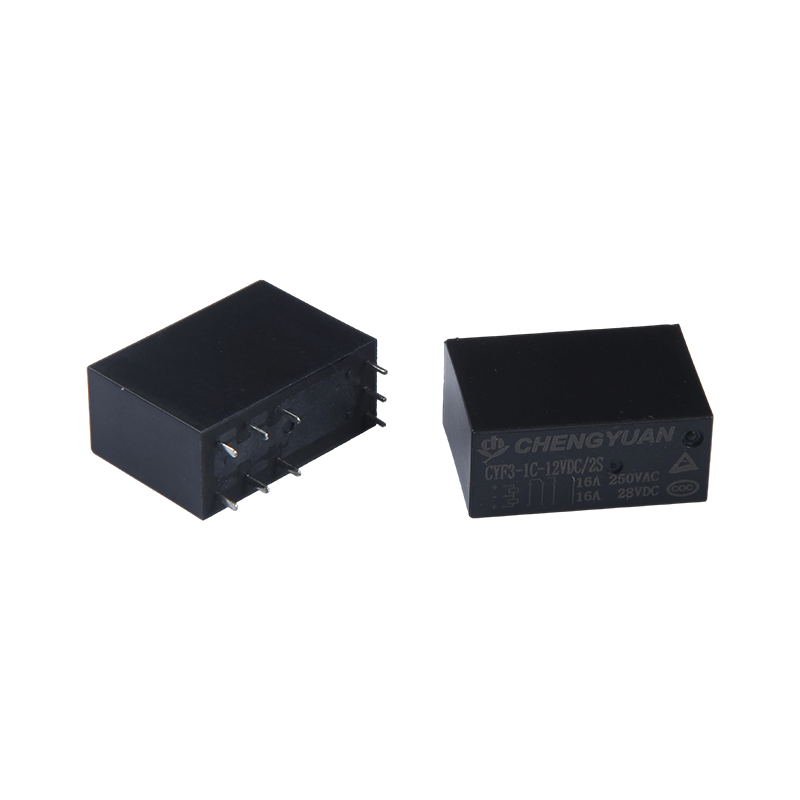

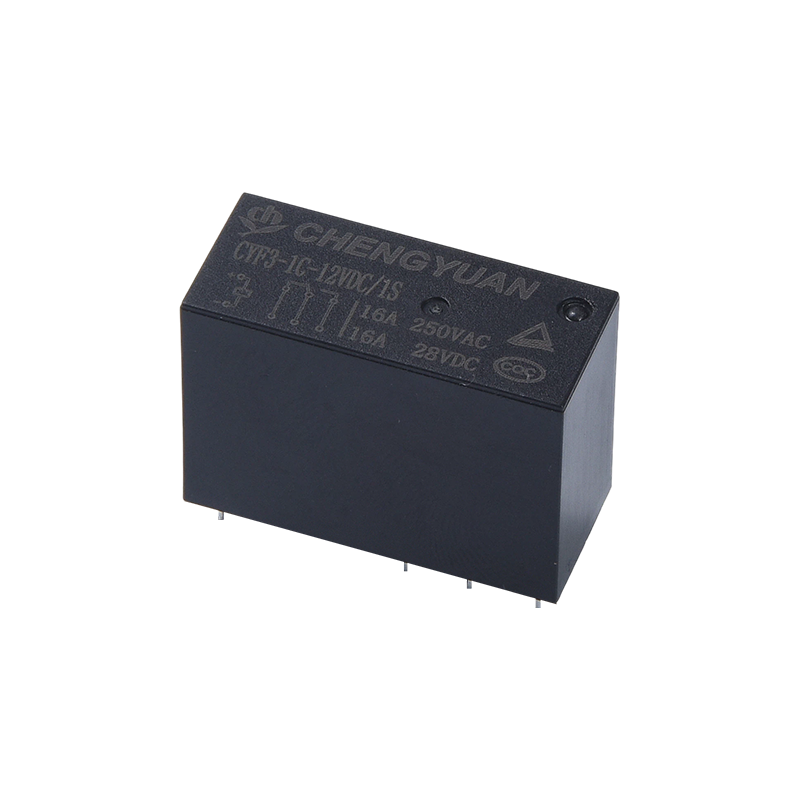

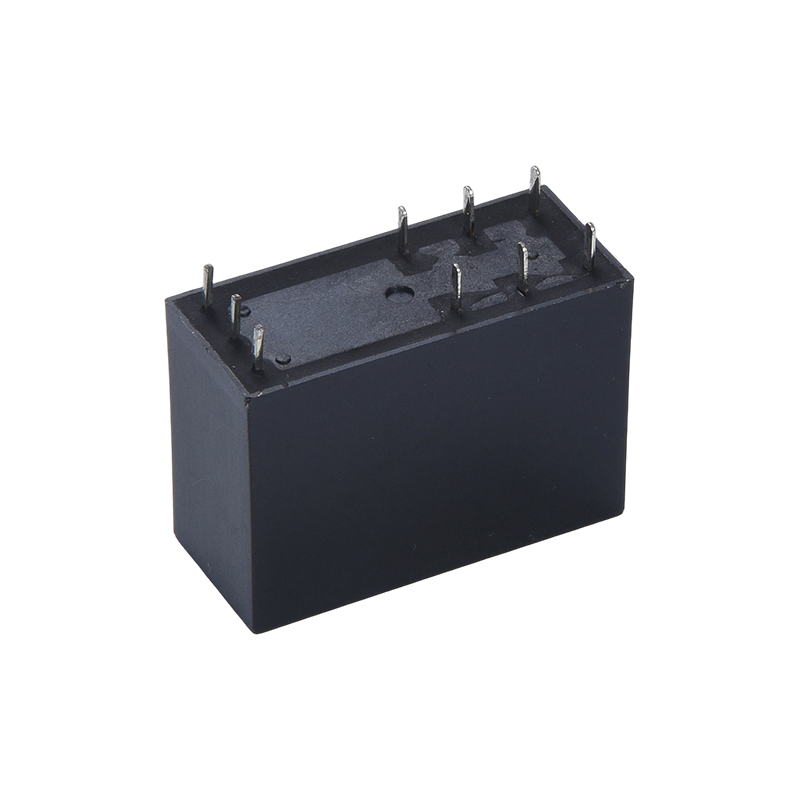

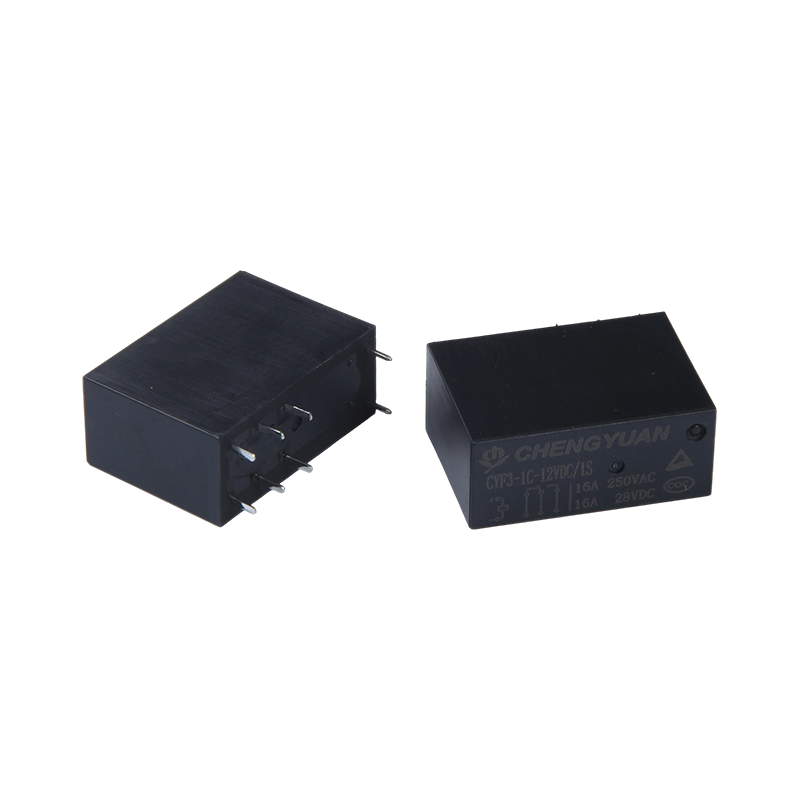

I. Estrutura do produto e recursos de instalação
1. Estrutura central: Adota uma estrutura de travamento magnético, garantindo que o estado atual seja mantido mesmo após a energia ser removida da extremidade de controle, alcançando comutação de energia zero.
2. Características de instalação: Tamanho pequeno, adequado para cenários de instalação de alta densidade, economizando efetivamente espaço na placa PCB;
3. Adaptável à montagem automatizada: O projeto estrutural é compatível com processos de instalação padrão, facilitando a montagem em massa e melhorando a eficiência da produção.
II. Cenários Aplicáveis
1. Equipamento de comunicação: Adequado para comutação e controle de circuitos em diversos dispositivos de comunicação, garantindo transmissão de sinal estável;
2. Equipamento de segurança: Adequado para monitoramento de segurança, sistemas de alarme e outros equipamentos de segurança, garantindo uma operação segura com sua alta confiabilidade e resistência à tensão.
3. Equipamento de escritório: Utilizado para controle de circuito interno em equipamentos de escritório, como impressoras e copiadoras;
4. Eletrodomésticos: Adequado para controle de carga e comutação de circuitos em eletrodomésticos, como condicionadores de ar e fornos de micro-ondas.
III. Principais vantagens
1. Alta capacidade de carga: capacidade de comutação de contato 17A, adequada para necessidades de controle de equipamentos de média e alta potência, com uma gama mais ampla de aplicações;
2. Resistência de alta tensão: resistência de tensão de 5000V, melhorando a segurança em ambientes de circuitos complexos;
3. Instalação flexível: Tamanho pequeno para instalação de alta densidade, economizando espaço interno;
4. Baixo consumo de energia e retenção de longo prazo: A estrutura de travamento magnético atinge comutação de energia zero e retenção de estado de longo prazo, reduzindo o consumo de energia.
5. Certificação oficial: certificado TUV e CQC, reduzindo o risco de falha e melhorando a confiabilidade.
Dados de contato
| Tipo | CYA |
| Material de contato | Liga de prata |
| Resistência ao contato | 100 mΩ máx. (em 1A 16VCC) |
| Carga avaliada (carga resistiva） | 10A250VCA |
| Máx. comutação de corrente | 15A |
| Máx. tensão de comutação | 250 VCA |
| Máx. comutação de energia | 2500 VA |
| Min. comutação de carga | 6V 1A |
Características
| Tempo de operação (na tensão nominal da bobina) | 8 ms máx. ( Sem diodo) |
| Hora de lançamento | 5 ms máx. ( Sem diodo) |
| Resistência de isolamento | Mínimo 1000MΩ (a 500 VCC) |
| Rigidez dielétrica | Entre contatos abertos:750 VCA, 50/60 Hz por 1 minuto |
| Entre a bobina e o contato: 1500 VCA, 50/60 Hz por 1min |
| Resistência à vibração | Destrutivo | 10-55 Hz, com amplitude dupla de 1,5 mm |
| Funcional | 10-55 Hz, com amplitude dupla de 1,5 mm |
| Resistência ao choque | Funcional | 10 G mín. |
| Destrutivo | 10 G mín. |
| Resistência | Resistência mecânica (10.800ops./h) | 10.000.000 operações. (à temperatura ambiente) |
| Resistência elétrica (360ops./h) | 100.000 operações (à temperatura ambiente) |
| Temperatura ambiente | -40℃~ 85℃( sem condensação) |
| Peso | Aprox.8,5g |
Dados da bobina (a 20°C)
| Nominal tensão (VDC) | Nominal operando atual ±10%(mA) | Resistência da bobina ±10%(Ω) | Operação nominal poder | Tensão de operação (Máx.) | Tensão de liberação (Mín.) | Máx. tensão permitida |
| 3 | 120 | 25 | Aproximadamente 0,36 W | 75% do nominal tensão | 5% do valor nominal tensão | 130% da tensão nominal |
| 5 | 71.42 | 70 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 15 | 24 | 625 |
| 18 | 20 | 900 |
| 24 | 15 | 1600 |
| 48 | 7.5 | 6400 |
Os dados mostrados acima são valores iniciais. Não aplique a tensão máxima permitida na bobina por mais de 10 minutos para evitar o superaquecimento da bobina.

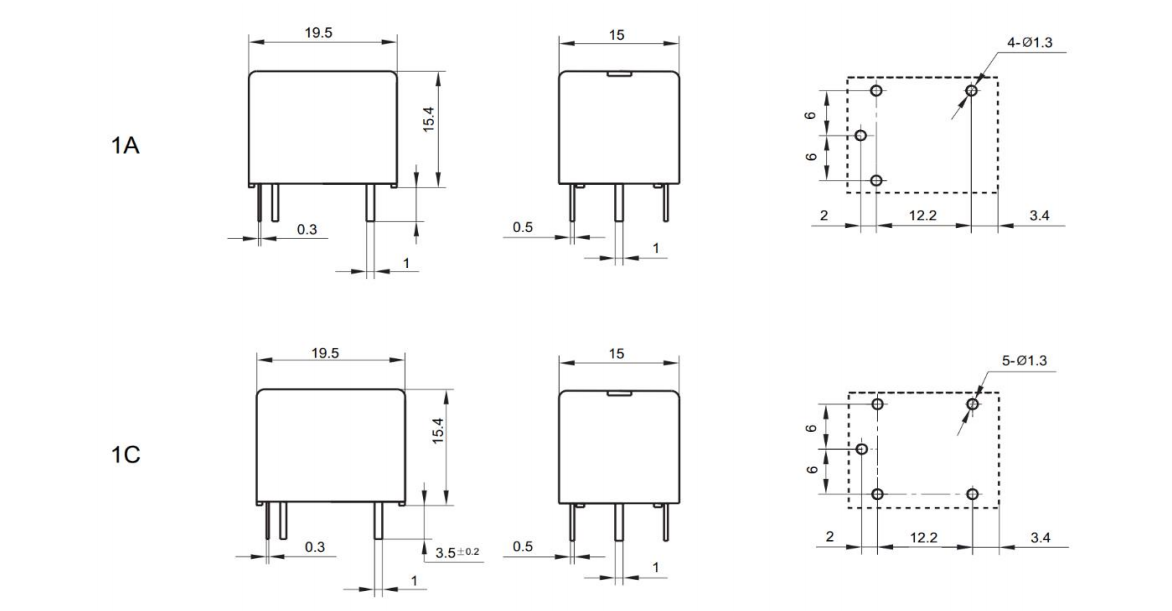

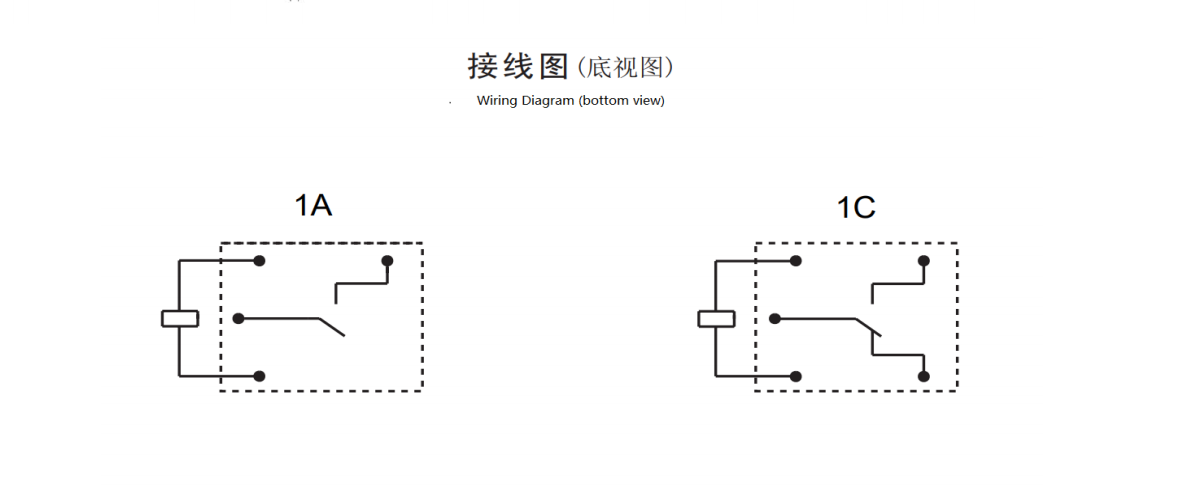

Dimensão do contorno, Diagrama de fiação, Layout da PCB (Unidade: mm)

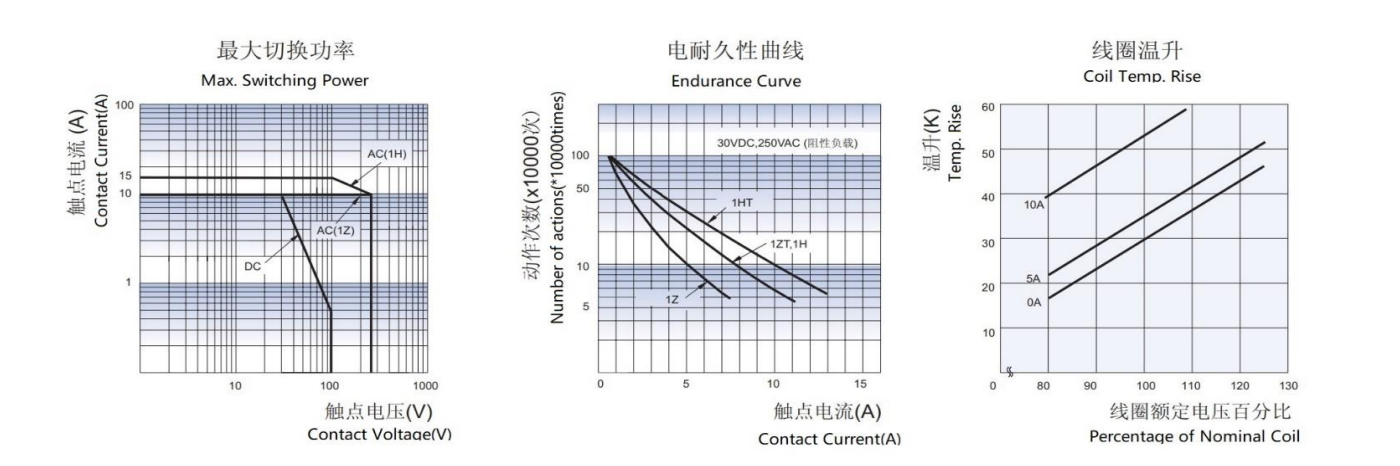

Curvas Características
CYA - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8
1: Tipo: CYA
2: Número de pólos: 1-1 pólo
3: Acordo de Contato: C De C ; H De A ; B De B
4: Tensão Nominal: 3,5,6,9,12,18,24,48VDC
5: Cor do gabinete: T -Branco; H-Preto; L-Azul 6: Potência da bobina: D-0,45W L-0,36W
7: Construção de proteção: à prova de S-Flux,
SH- Tipo selado lavável
8: Parâmetro especial: tipo Nil-Standard
Letra ou número - Requisito especial
(1): Os relés à prova de fluxo não podem ser usados em ambientes com poluentes como H2S, SO2, NO2, poeira, etc.
(2): A limpeza com água ou o processamento da superfície não são sugeridos após os relés à prova de fluxo serem montados na PCB.
(3): Os requisitos específicos do cliente (XX) serão avaliados pela nossa empresa e depois marcados com símbolos característicos.
