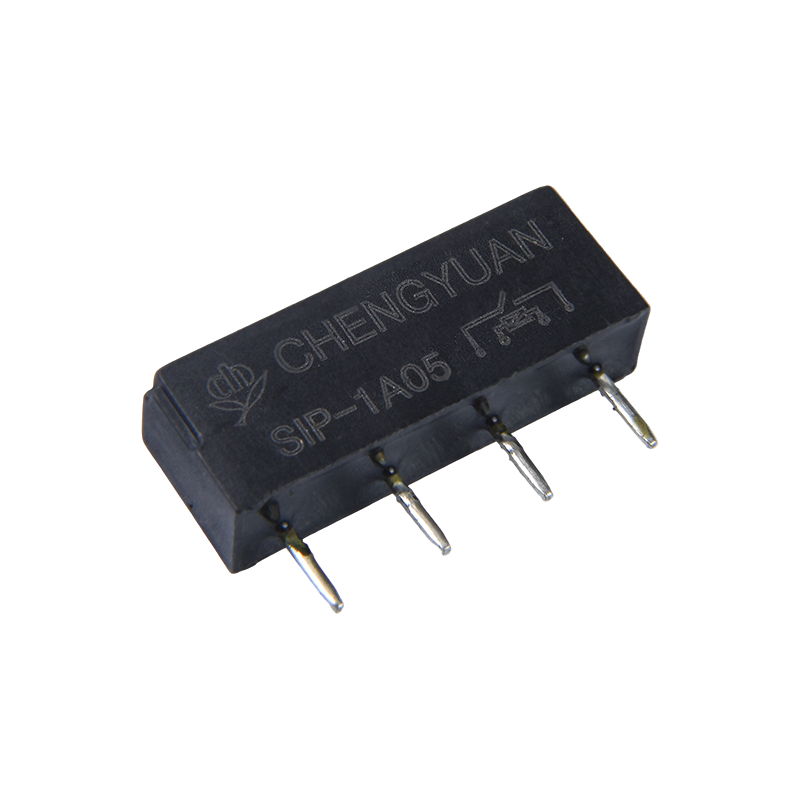

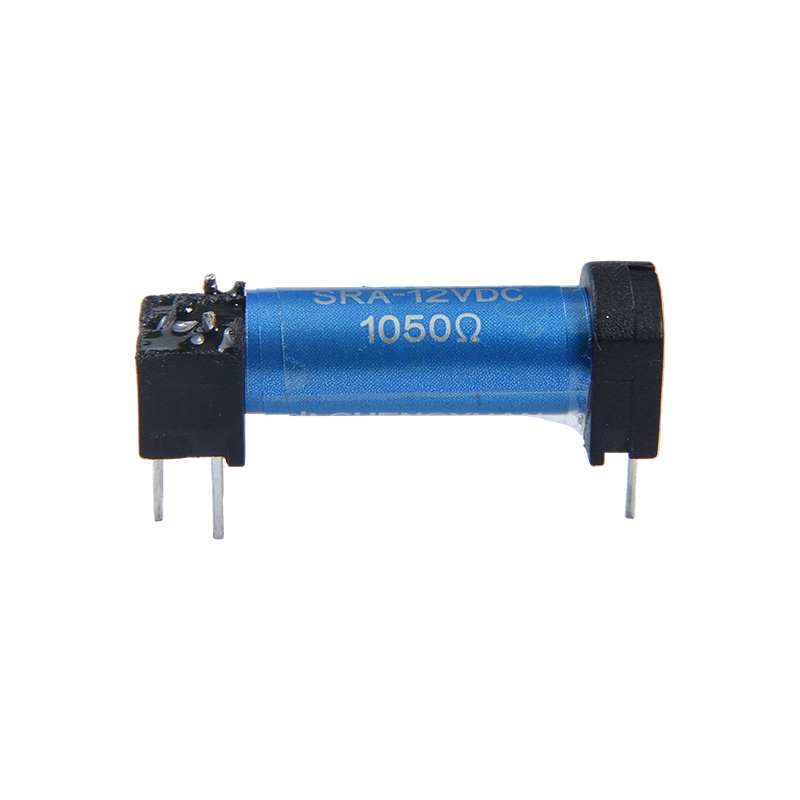

O que é um Relé de palheta e onde ele se destaca

A relé de palheta é um dispositivo de comutação construído em torno de um par de contatos reed ferromagnéticos selados dentro de uma cápsula de vidro, ativados por uma bobina circundante que gera um campo magnético para unir as palhetas. Esta construção selada é o que define um interruptor de relé de palheta além dos projetos eletromecânicos de estrutura aberta: os contatos permanecem isolados de poeira, umidade e oxidação, o que suporta comutação consistente de baixa resistência em contagens de ciclo muito altas. Como uma categoria de relé de palheta eletromagnético , é particularmente adequado para comutação de sinais de baixa corrente, equipamentos de teste e aplicações onde a operação rápida e precisa é mais importante do que a capacidade de carga bruta.

A vantagem direta de um relé de palheta elétrico é a velocidade combinada com a limpeza dos contatos: como o mecanismo de comutação é compacto e vedado, os tempos de operação são normalmente muito mais rápidos do que os relés eletromecânicos padrão e a oscilação dos contatos tende a ser mínima. Este artigo analisa dados de comutação medidos, comportamento do ciclo de vida e comparações estruturais para esclarecer onde um relé de palheta se encaixa melhor em um projeto de sistema de controle mais amplo.

Características de comutação central em comparação com métricas padrão

Ao avaliar um interruptor de relé de palheta em relação aos benchmarks gerais de comutação eletromecânica, cinco características se destacam mais claramente: velocidade de operação, controle de ressalto de contato, confiabilidade selada, vida mecânica e sensibilidade da bobina. O gráfico de barras horizontais abaixo pontua cada característica em um índice de 0 a 100 construído a partir de faixas típicas de folhas de dados de relés de palheta. A velocidade de operação e a pontuação de confiabilidade selada são as mais altas, o que reflete a vantagem fundamental do design de uma cápsula de vidro selada que abriga os contatos reed longe da contaminação ambiental. A sensibilidade da bobina também pontua bem, uma vez que o conjunto compacto de palheta requer comparativamente pouca força magnética para atuar. A vida mecânica é um pouco menor em relação às outras métricas apenas porque os contatos reed, embora duráveis, são mais finos do que as lâminas de relé para serviços mais pesados, uma compensação feita deliberadamente em troca de uma comutação mais rápida.

Esta visão baseada em índice confirma que a força central de um relé de palheta reside na comutação rápida e limpa, em vez de no manuseio de cargas pesadas, e é exatamente por isso que ele domina aplicações como equipamentos de teste, instrumentação médica e roteamento de sinais de precisão, onde um relé de palheta elétrico precisa mudar de forma rápida e consistente sem introduzir ruído de contato.

Comportamento da resistência de contato em ciclos de comutação estendidos

Como os contatos selados de um relé reed permanecem protegidos contra contaminantes transportados pelo ar, a resistência do contato tende a permanecer excepcionalmente estável em contagens de ciclo muito altas em comparação com projetos de relés de estrutura aberta. O gráfico de linhas abaixo rastreia a resistência de contato para um relé de palheta eletromagnético em cinco estágios de um teste de vida útil de comutação, variando de 100.000 ciclos a 5 milhões de ciclos, o que é uma faixa realista para muitas aplicações de palheta de nível de sinal. A curva mostra um aumento lento e controlado, em vez de qualquer salto brusco, o que reflete o benefício do invólucro de vidro hermeticamente selado que protege as superfícies de contato da oxidação. Esse tipo de padrão de degradação previsível dá aos engenheiros confiança ao especificar uma chave de relé reed para aplicações com requisitos de frequência de comutação muito altos, como equipamentos de teste automatizados que circulam milhares de vezes por dia.

A resistência aumenta apenas aproximadamente 35mΩ a 100.000 ciclos até cerca de 70mΩ a 5 milhões de ciclos , uma curva excepcionalmente plana para uma tecnologia de relé, o que sublinha por que um relé de palheta é muitas vezes a escolha preferida para comutação de alta frequência e baixa corrente, onde a degradação do contato deve permanecer mínima durante uma vida operacional muito longa.

Onde os Relé de palhetas aparecem nas aplicações

A propagação da aplicação de um relé de palheta elétrico parece bem diferente de um relé eletromecânico padrão, já que seus pontos fortes apontam para precisão e velocidade, em vez de comutação de potência. O gráfico de barras verticais abaixo mostra a distribuição típica de uso entre categorias de aplicativos comuns, com base em padrões de campos agregados. Os equipamentos de teste e medição lideram por uma ampla margem, seguidos pela comutação de telecomunicações, instrumentação médica e sistemas de segurança ou controle de acesso, com uma parcela menor destinada a tarefas gerais de roteamento de sinais.

Somente os equipamentos de teste e medição são responsáveis por aproximadamente 34% da implantação típica de relé de palheta , impulsionado pela necessidade de comutação rápida e repetível em bancos de testes automatizados, onde um relé eletromecânico padrão introduziria muito atraso ou oscilação de contato. As aplicações de telecomunicações também dependem fortemente da comutação selada e de baixo ruído que uma chave de relé reed fornece para a seleção do caminho do sinal.

Relé Reed versus relé eletromecânico padrão

Um gráfico de radar é uma maneira útil de visualizar como um relé de palheta compara-se a um relé eletromecânico padrão em múltiplas dimensões simultaneamente. O gráfico abaixo representa ambos os tipos de relé em termos de velocidade de operação, limpeza de contato, capacidade de carga, tamanho compacto e vida mecânica. O formato do relé de palheta se estende muito mais na velocidade de operação e na limpeza dos contatos, refletindo seu mecanismo de comutação selado e de baixa massa, enquanto o relé padrão se estende ainda mais na capacidade de carga, já que suas lâminas de contato mais pesadas são construídas para interromper correntes maiores. Nenhuma das formas domina todos os eixos, o que é a principal conclusão: as duas tecnologias são complementares, em vez de competirem em todos os casos de utilização.

Essa visão lado a lado reforça que uma relé de palheta eletromagnético é a escolha mais forte para comutação rápida, limpa e de baixa corrente, enquanto um relé eletromecânico padrão permanece mais adequado para cargas de corrente mais alta. Os engenheiros que projetam um sistema de controle misto geralmente usam as duas tecnologias juntas, aplicando relés reed para comutação de nível de sinal e relés padrão para comutação de nível de potência dentro do mesmo painel.

Orientação prática para especificar uma chave de relé Reed

Escolhendo o certo interruptor de relé de palheta começa confirmando que a aplicação realmente exige comutação de baixa corrente e alta velocidade, em vez de interrupção de carga mais pesada. A tabela abaixo resume cenários práticos onde um relé de palheta normalmente é o ajuste apropriado, juntamente com casos melhor atendidos por uma tecnologia de relé alternativa.

Referência de seleção baseada em cenário

Antes de finalizar um projeto de relé de palheta, algumas verificações adicionais ajudam a confirmar a adequação a longo prazo:

1. Confirme se os requisitos de tensão e corrente da bobina correspondem à capacidade de saída do circuito de acionamento.
2. Verifique se a classificação do contato é apropriada para comutação de nível de sinal e não de nível de potência.
3. Verifique as especificações de tempo de operação e liberação em relação aos requisitos de tempo da aplicação.
4. Revise a frequência de chaveamento esperada em relação à vida mecânica nominal dos contatos reed.
5. Considere as necessidades de blindagem magnética se o relé reed for colocado próximo a outros componentes acionados por bobina.

Precisão de fabricação por trás do Reed Switching confiável

A curva de resistência de contato estável discutida anteriormente depende da fabricação precisa em cada estágio: alinhamento da palheta dentro da cápsula de vidro, qualidade do revestimento de contato e integridade da vedação do próprio envelope. Mesmo pequenas inconsistências na folga da palheta ou na espessura do revestimento podem alterar a tensão de operação ou introduzir um comportamento de ressalto inconsistente em um lote de produção. A montagem automatizada e os testes elétricos em processo ajudam a manter um relé de palheta eletromagnético funcionando dentro de tolerâncias restritas, o que é especialmente importante em aplicações de teste e medição onde o tempo de comutação deve permanecer consistente em milhares de unidades.

As etapas de verificação do processo, como teste de vedação hermética, amostragem de resistência de contato e medição do tempo de operação, são práticas padrão que apoiam os dados de confiabilidade mencionados neste artigo. Para engenheiros que adquirem um relé reed elétrico em grande escala, confirmar esses pontos de verificação de qualidade com um fornecedor costuma ser tão valioso quanto revisar as especificações da folha de dados publicada.

Sobre Ningbo Chengyuan Chuangke Electronics Co., Ltd.

Ningbo Chengyuan Chuangke Electronics Co., Ltd. é uma subsidiária da Ningbo Yinzhou Chengyuan Electronic Device Factory. Tendo estado profundamente envolvido na fabricação de relés por quase 30 anos , a empresa opera como um fabricante profissional integrando P&D, produção e vendas de relé de palheta e componentes de comutação relacionados. O seu princípio fundamental, “a honestidade como base e a qualidade como a alma”, é apoiado por um trabalho de equipa eficiente que visa construir uma reputação de produtos fiáveis ​​nos mercados nacionais e internacionais.

A fábrica introduziu equipamentos de produção automatizados, seleciona materiais de alta qualidade e aplica controles de processo rigorosos em toda a cadeia de produção para apoiar a estabilidade e durabilidade das unidades acabadas. Com base no mercado interno, a empresa expande ativamente o seu layout internacional, e o seu foco na qualidade e no serviço honesto ajudou-a a construir o reconhecimento entre os clientes tanto no país como no estrangeiro. Guiada pela inovação tecnológica contínua, a Ningbo Chengyuan Chuangke Electronics Co., Ltd. trabalha para capacitar a atualização industrial e pretende permanecer um parceiro confiável para organizações que fornecem soluções de relés de palheta eletromagnéticos.

Perguntas frequentes

Q1: O que torna um relé reed comutado mais rápido do que um relé padrão?

A1: Os contatos reed são leves e encerrados em uma pequena cápsula selada, portanto, há muito pouca massa para mover quando a bobina é energizada, o que permite tempos de operação muito mais curtos do que os projetos típicos de relés de estrutura aberta.

Q2: Por que os relés reed são comumente usados ​​em equipamentos de teste e medição?

A2: Sua comutação rápida e de baixo ressalto e confiabilidade de contato selado os tornam adequados para sistemas de teste automatizados que precisam realizar ciclos rápidos e repetidos sem introduzir ruído de sinal.

Q3: Como um design selado afeta a resistência de contato a longo prazo?

A3: Como os contatos são protegidos contra contaminantes transportados pelo ar, a resistência tende a aumentar lenta e previsivelmente mesmo após milhões de ciclos de comutação, em vez de degradar-se acentuadamente.

Q4: Um relé reed eletromagnético pode lidar com cargas de corrente mais altas?

A4: Os relés Reed geralmente são destinados à comutação de nível de sinal e baixa corrente; portanto, aplicações que envolvem motores ou aquecedores normalmente exigem um relé eletromecânico padrão.

Q5: Quais fatores de fabricação são mais importantes para a confiabilidade do relé de palheta?

A5: Alinhamento preciso da palheta, revestimento de contato consistente e integridade da vedação hermética são os principais fatores que determinam o desempenho previsível de um relé de palheta elétrico em um lote de produção.
