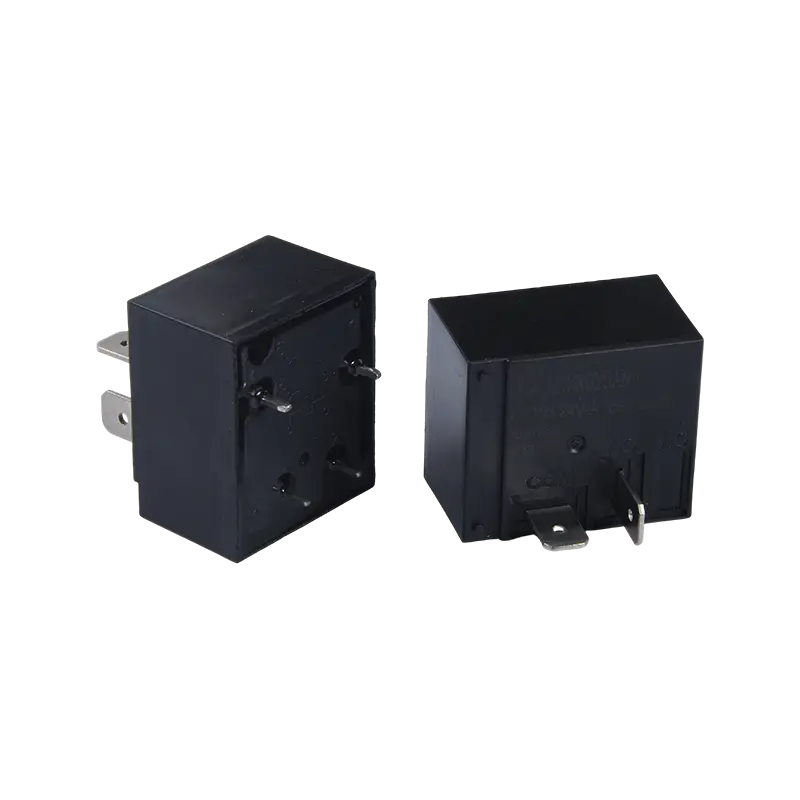

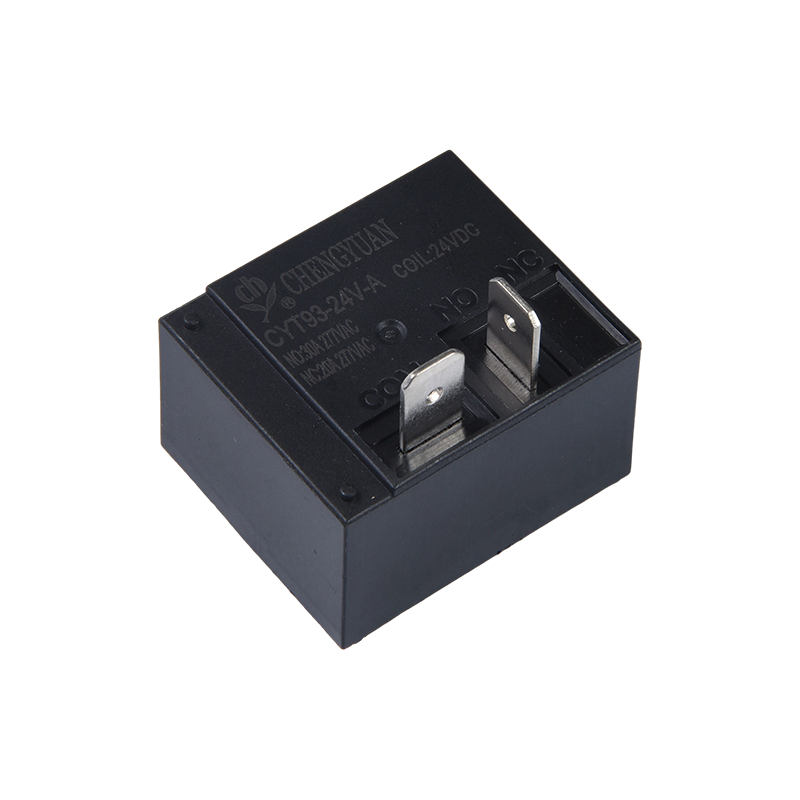

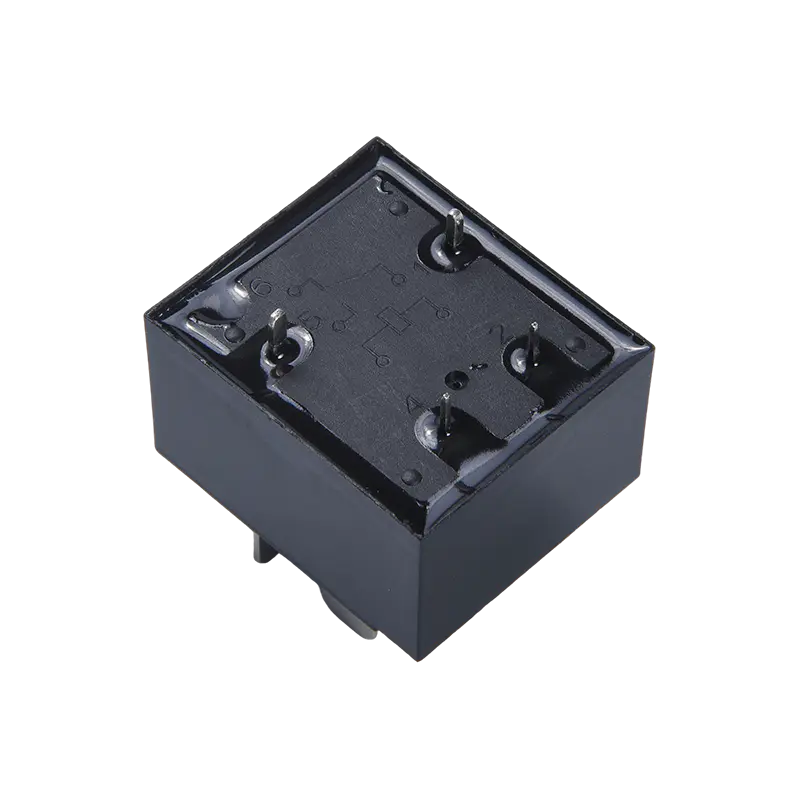

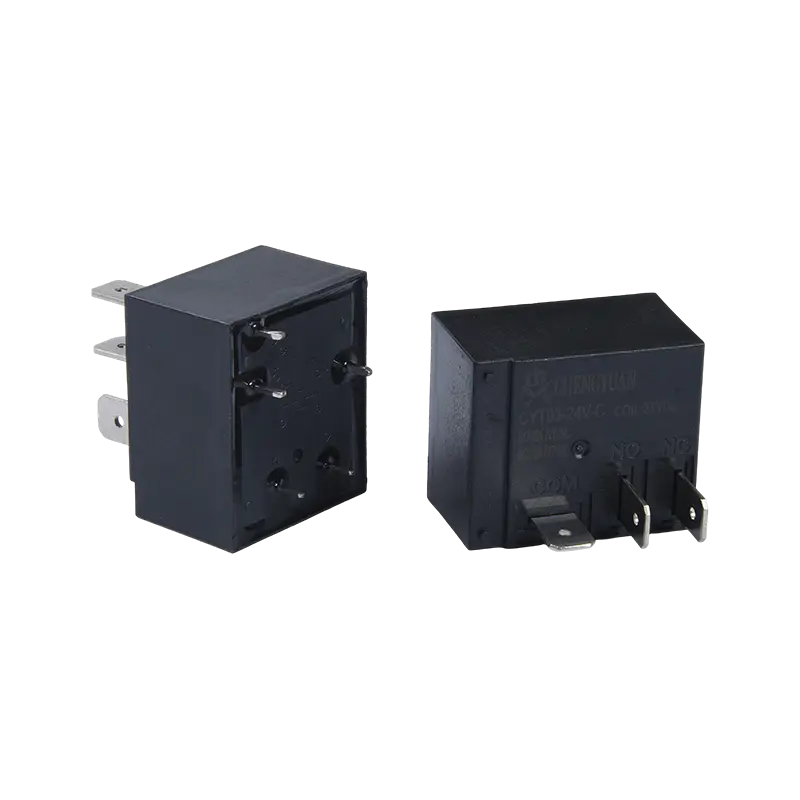

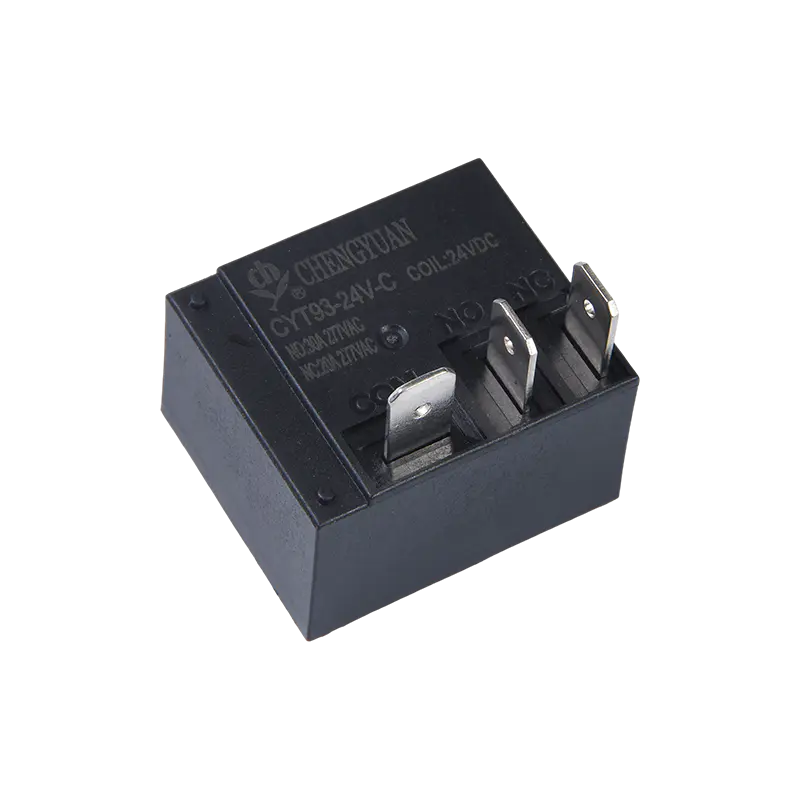

Características do produto:
• Capacidade de comutação de alta carga: Suporta uma carga de comutação máxima de 30 A (algumas especificações até 40A), capaz de atender às necessidades de controle de equipamentos de alta potência.
• Design Compacto: Tamanho pequeno, adequado para instalação de alta densidade em caixas elétricas ou painéis de controle com espaço limitado.
• Baixo consumo de energia: O consumo de energia da bobina é tão baixo quanto 0,9 W, reduzindo efetivamente o consumo de energia do sistema e a geração de calor.
• Múltiplas opções de terminais: Estão disponíveis produtos terminais de cobre para garantir excelente condutividade e confiabilidade de contato ao lidar com altas correntes.
• Ampla faixa de tensão: A tensão da bobina cobre 3VDC a 48VDC, compatível com vários níveis de tensão do sistema de controle.
Aplicações típicas:
• Eletrônica Automotiva: Usada para controle de carga de alta potência em automóveis, como aquecedores, motores de ventiladores e sistemas de iluminação.
• Equipamentos de Aquecimento e Ventilação: Adequados para equipamentos HVAC industriais e domésticos, controlando elementos de aquecimento ou ventiladores.
• Eletrodomésticos: Utilizados para controle de chave liga/desliga em eletrodomésticos de alta potência, como fornos elétricos e fornos de micro-ondas.
• Controle Industrial: Utilizado como atuador em equipamentos de automação que requerem comutação de alta corrente.
| Dados de contato |
| Tipo | CYT93 |
| Material de contato | Liga de prata |
| Resistência ao contato | 100mΩ Máx. (em 1A 6 VCC) |
| Carga avaliada (carga resistiva） | 20A/30A 250 VCA |
| Máx. comutação de corrente | 20A/30A |
| Máx. tensão de comutação | 250 VCA |
| Máx. comutação de energia | 5000VA/7500VA |
| Características |
| Tempo de operação (na tensão nominal da bobina) | 15ms Máx. ( Sem diodo) |
| Hora de lançamento | 10 ms máx. ( Sem diodo) |
| Resistência de isolamento | Min. 1000MΩ (a 500 VCC) |
| Rigidez dielétrica | Entre contatos abertos: 1.500 VCA, 50/60 Hz por 1 minuto |
| Entre a bobina e o contato: 2500 VCA , 50/60 Hz por 1min |
| Resistência à vibração | Destrutivo | 10-55 Hz, com amplitude dupla de 1,5 mm |
| Funcional | 10-55 Hz, com amplitude dupla de 1,5 mm |
| Resistência ao choque | Funcional | 10G mín. |
| Destrutivo | 100 G mín. |
| Resistência | Resistência mecânica (10.800ops./h) | 1.000.000 operações (à temperatura ambiente) |
| | Resistência elétrica (360ops./h) | 100.000 operações (à temperatura ambiente) |
| Temperatura ambiente | -40℃~ 85℃( sem condensação) |
| Peso | Aprox.28g |
Dados da bobina (a 20°C)
| Nominal tensão (VDC) | Nominal operando atual ±10%(mA) | Resistência da bobina ±10%(Ω) | Operação nominal poder | Tensão de operação (Máx.) | Tensão de liberação (Mín.) | Máx. tensão permitida |
| 5 | 180 | 27 | Aproximadamente 0,9 W | 75% do nominal tensão | 5% do nominal tensão | 130% da tensão nominal |
| 6 | 150 | 40 |
| 9 | 100 | 90 |
| 12 | 75 | 160 |
| 15 | 60 | 250 |
| 18 | 50 | 360 |
| 24 | 37.5 | 640 |
| 48 | 18.75 | 2560 |
Os dados mostrados acima são valores iniciais. Não use a tensão máxima permitida da Apple na bobina por mais de 10 minutos para evitar o superaquecimento da bobina.

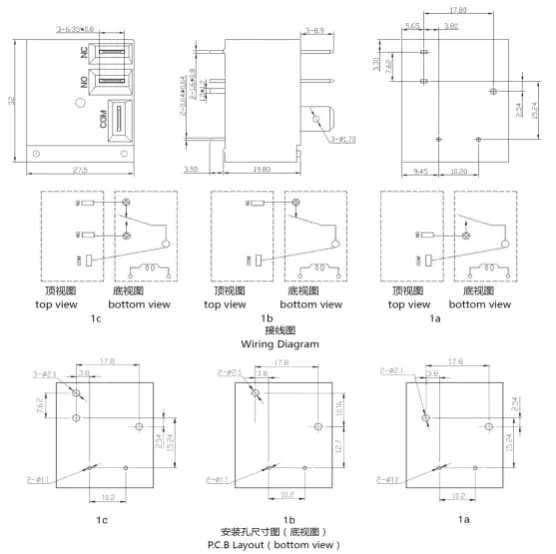

Dimensão do contorno, Diagrama de fiação, Layout da PCB (Unidade:mm)

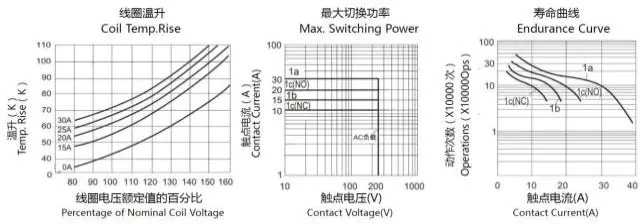

Curvas Características
Informações sobre pedidos
CYT93 - 1 - C - 12VCC - H - D - T - XX
1 2 3 4 5 6 7 8
1: Tipo: CYT93
2: Número de pólos: 1-1 pólo
3: Acordo de Contato: : A Formulário A ; B Formulário B ; C Formulário C
4: Tensão Nominal: 5,6,9,12,15,18,24,48VDC
5: Cor do gabinete: H-Preto
6: Potência da bobina: D-0,9W
7: Construção protetora: à prova de S-Flux,
SH- Tipo selado lavável
8: Parâmetro especial: tipo Nil-Standard
Letra ou número - Requisito especial
Os relés à prova de fluxo não podem ser usados em ambientes com poluentes como H2S, SO2, NO2, poeira, etc.
A limpeza com água ou o processamento da superfície não são sugeridos após a montagem dos relés à prova de fluxo na PCB.
Isenção de responsabilidade: a especificação é apenas para referência. As especificações estão sujeitas a alterações sem aviso prévio.
Não conseguimos avaliar todo o desempenho e todos os parâmetros para todas as aplicações possíveis. Assim, os usuários devem estar na posição certa para escolher
Produto adequado para aplicação própria. Para relés selados, após a instalação e limpeza, abra o orifício de ventilação da caixa antes de usar. Se houver alguma dúvida, entre em contato com Chengyuan para serviços técnicos. No entanto, é responsabilidade do usuário determinar qual produto deve ser utilizado.
