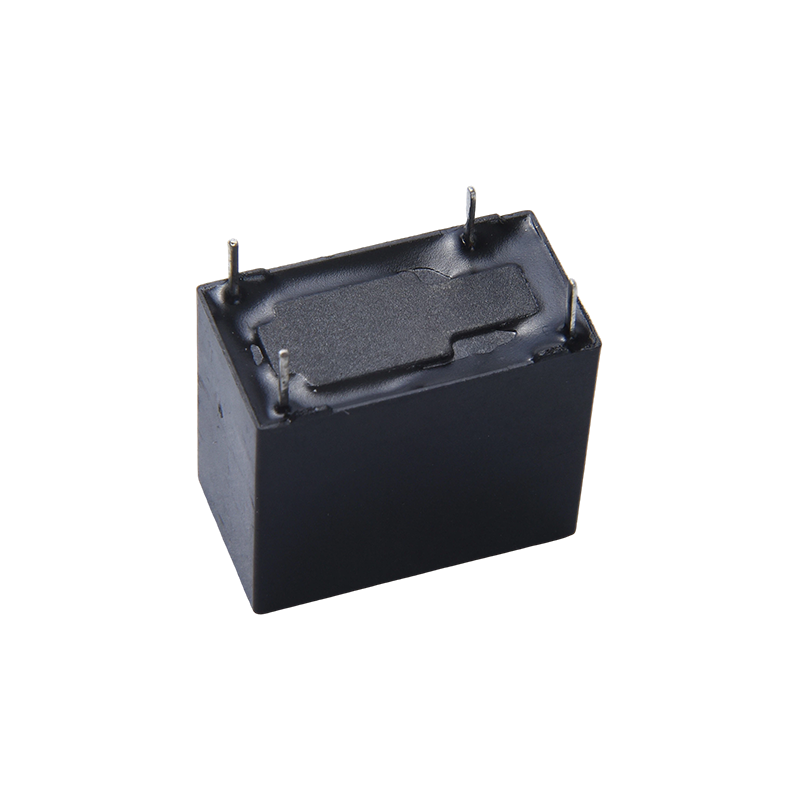

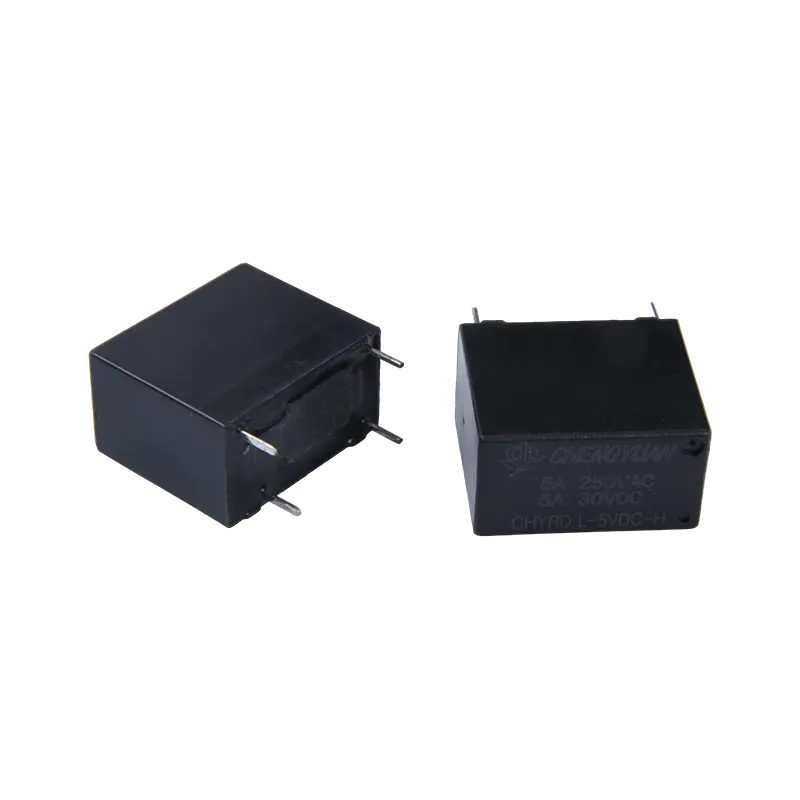

Vantagens do produto:
Múltiplas especificações de carga: Oferece diferentes opções de corrente de contato (5A/10A/16A/20A), permitindo a seleção flexível da capacidade de carga mais adequada com base em cenários de aplicação específicos.
Compatibilidade de montagem de alta densidade: Design estrutural compacto otimizado especificamente para ambientes de montagem de alta densidade, ajudando a melhorar a utilização do espaço da placa de circuito.
Forte versatilidade: Como um relé de uso geral, é amplamente aplicável a vários circuitos de controle industrial e de eletrodomésticos.
Comutação de contato estável: liga e desliga os circuitos de maneira confiável, garantindo a estabilidade da operação do equipamento.
Suas principais aplicações incluem ajuste automático, proteção de segurança e comutação de circuitos.
Na área de eletrodomésticos, o relé 32F é amplamente utilizado em condicionadores de ar, panelas elétricas de arroz, refrigeradores e esterilizadores para obter controle de energia e proteção contra sobrecarga.
Também é comumente usado em equipamentos de escritório e equipamentos audiovisuais para comutação de sinal e controle de regulação de tensão.
Controle industrial, sistemas de segurança e eletrônicos automotivos (como ar condicionado automotivo e gerenciamento de energia) são outra área de aplicação importante, atendendo aos requisitos de resistência a surtos de tensão e confiabilidade a longo prazo.
Dados de contato
| Tipo | CHIRDO |
| Material de contato | Liga de prata: AgSnO2In2O3、AgSnO2、AgNi |
| Resistência ao contato | 100mΩ Máx. (em 1A 6 VCC) |
| Carga avaliada (carga resistiva） | 5A/10A 250 VCA, 10A 125 VCA/30 VCC ,16A 250 VCA |
| Máx. comutação de corrente | 20A |
| Máx. tensão de comutação | 250 VCA/30 VCC |
| Máx. comutação de energia | 2500VA/300W |
| Min. comutação de carga | 6V 1A |
| Características |
| Tempo de operação (na tensão nominal da bobina) | 10 ms máx. (Sem diodo) |
| Hora de lançamento | 5 ms máx. (Sem diodo) |
| Resistência de isolamento | Min. 1000MΩ (a 500 VCC) |
| Rigidez dielétrica | Entre contatos abertos: 1000 VCA, 50/60 Hz por 1 minuto |
| Entre a bobina e o contato: 4000 VCA, 50/60 Hz por 1 minuto |
| Resistência à vibração | Destrutivo | 10-55 Hz, com amplitude dupla de 1,5 mm |
| Funcional | 10-55 Hz, com amplitude dupla de 1,5 mm |
| Resistência ao choque | Funcional | 10G mín. |
| Destrutivo | 100 G mín. |
| Resistência | Resistência mecânica (10.800ops./h) | 1.000.000 operações (à temperatura ambiente) |
| Resistência elétrica (360ops./h) | 100.000 operações (à temperatura ambiente) |
| Temperatura ambiente | -40°C ~ 85°C( sem condensação) |
| Peso | Aprox.4,6g |
| Nominal tensão (VDC) | Nominal operando atual ±10%(mA) | Resistência da bobina ±10%(Ω) | Operação nominal poder | Tensão de operação (Máx.) | Tensão de liberação (Mín.) | Máx. tensão permitida |
| 3 | 150 | 20 | Aproximadamente 0,45 W | 75% do nominal tensão | 5% do nominal tensão | 130% da tensão nominal |
| 5 | 90 | 55 |
| 6 | 75 | 80 |
| 9 | 50 | 180 |
| 12 | 37.5 | 320 |
| 18 | 25 | 720 |
| 24 | 18.75 | 1280 |
| 3 | 66.67 | 45 | Aproximadamente 0,2 W |
| 5 | 40 | 125 |
| 6 | 33.33 | 180 |
| 9 | 22.22 | 405 |
| 12 | 16.66 | 720 |
| 18 | 11.11 | 1620 |
| 24 | 8.33 | 2880 |
Os dados mostrados acima são valores iniciais. Não use a tensão máxima permitida da Apple na bobina por mais de 10 minutos para evitar o superaquecimento da bobina.

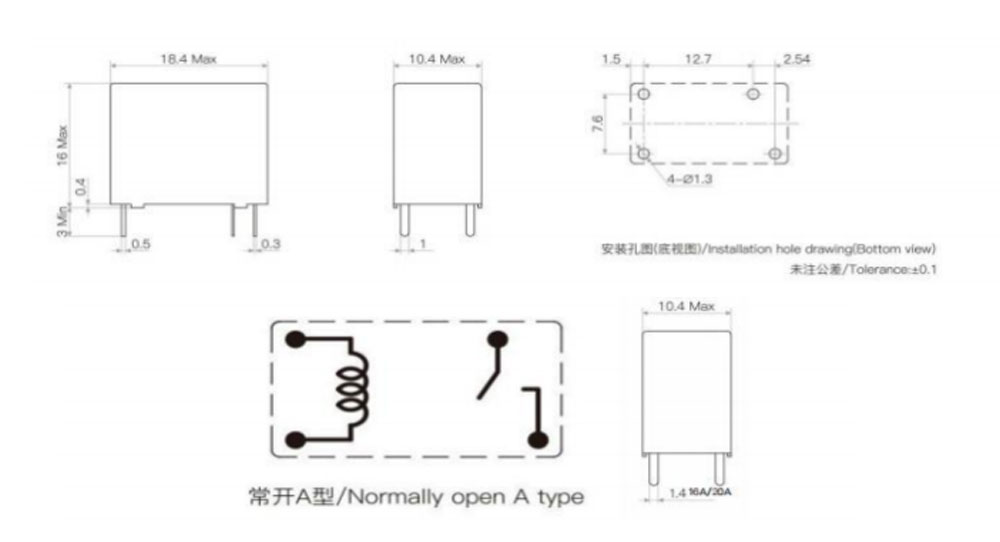

Dimensão do contorno, Diagrama de fiação, Layout da PCB (Unidade:mm)

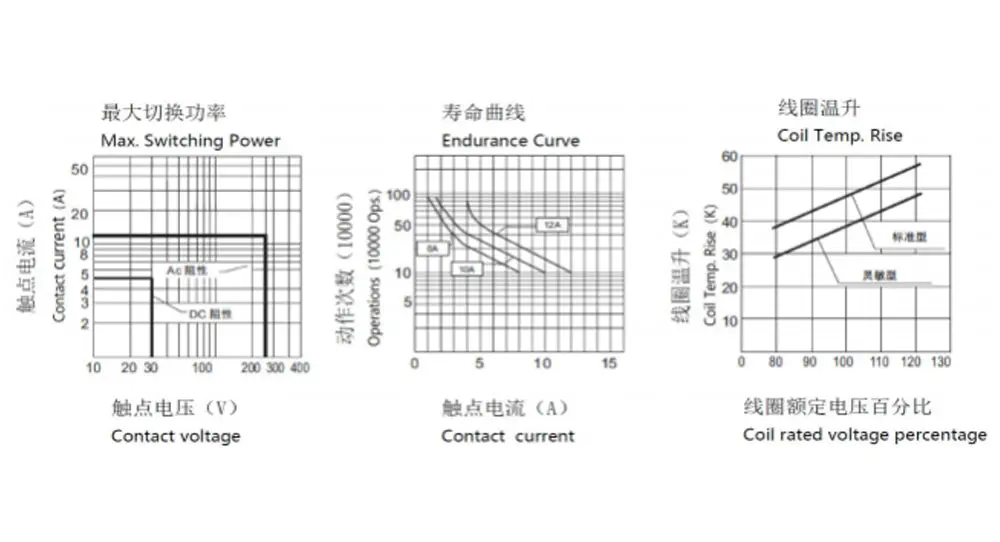

Curvas Características
Informações sobre pedidos
CHYRD - 1 - A - 12VDC - B - D - T - XX
1 2 3 4 5 6 7 8
1: Tipo: CHYRD
2: Número de pólos: 1-1 pólo
3: Acordo de contato: A-De A
4: Tensão nominal: 3,5,6,9, 12, 18,24 VCC
5: Cor do gabinete: B-Preto
6: Bobina Pwor: D-0,45W L-0,2W
7: Construção protetora: à prova de S-Flux,
SH- Tipo selado lavável
8: Parâmetro especial: tipo Nil-Standard
Letra ou número - Requisito especial
Os relés à prova de fluxo não podem ser usados em ambientes com poluentes como H2S, SO2, NO2, poeira, etc.
A limpeza com água ou o processamento da superfície não são sugeridos após a montagem dos relés à prova de fluxo na PCB.
Isenção de responsabilidade: a especificação é apenas para referência. As especificações estão sujeitas a alterações sem aviso prévio.
Não conseguimos avaliar todo o desempenho e todos os parâmetros para todas as aplicações possíveis. Assim, os usuários devem estar na posição certa para escolher
Produto adequado para aplicação própria. Para relés selados, após a instalação e limpeza, abra o orifício de ventilação da caixa antes de usar. Se houver alguma dúvida, entre em contato com Chengyuan para serviços técnicos. No entanto, é responsabilidade do usuário determinar qual produto deve ser utilizado.
