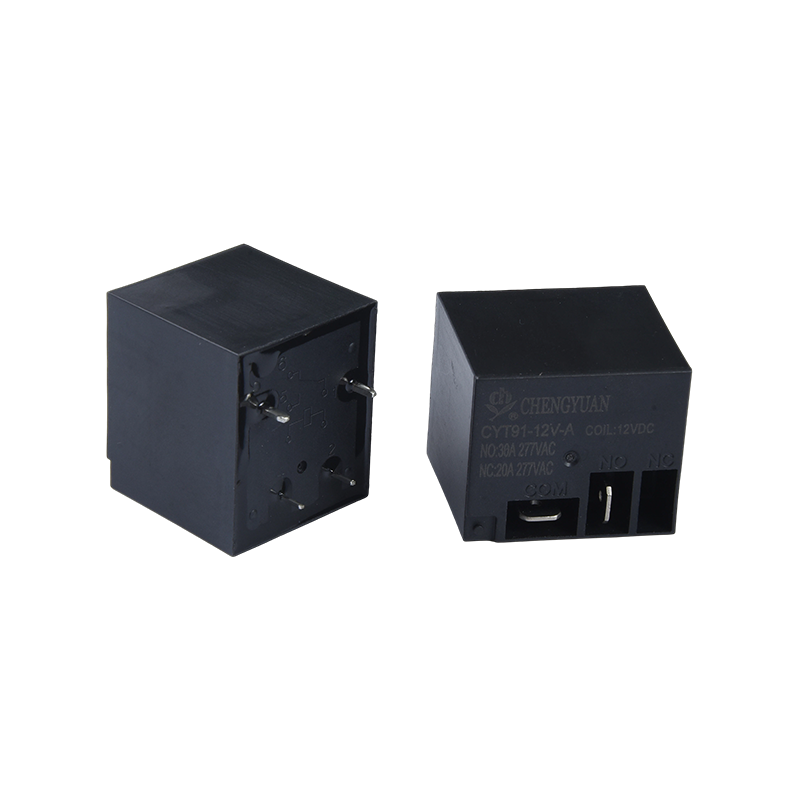

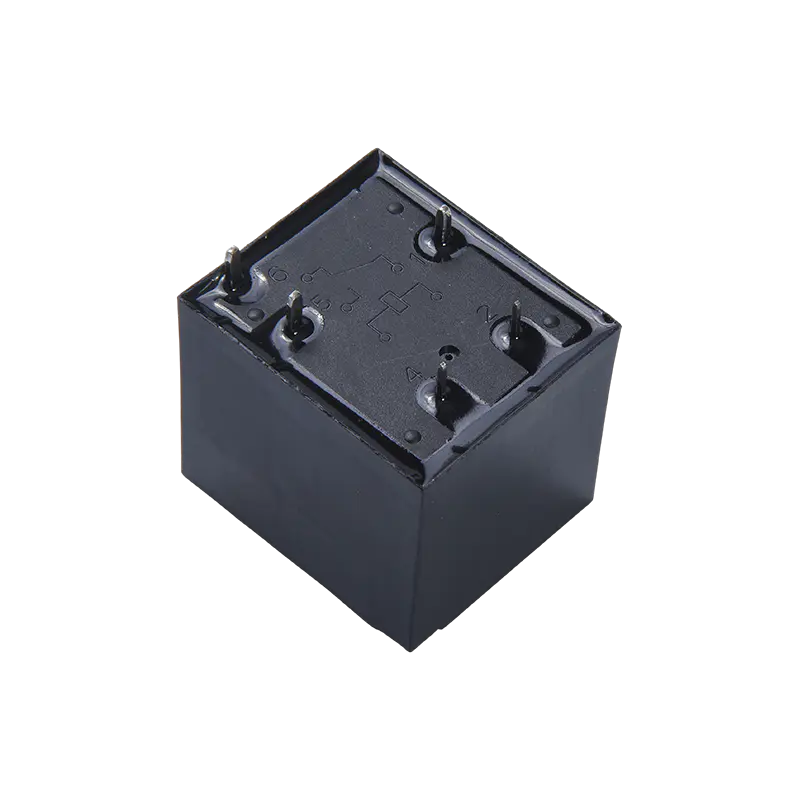

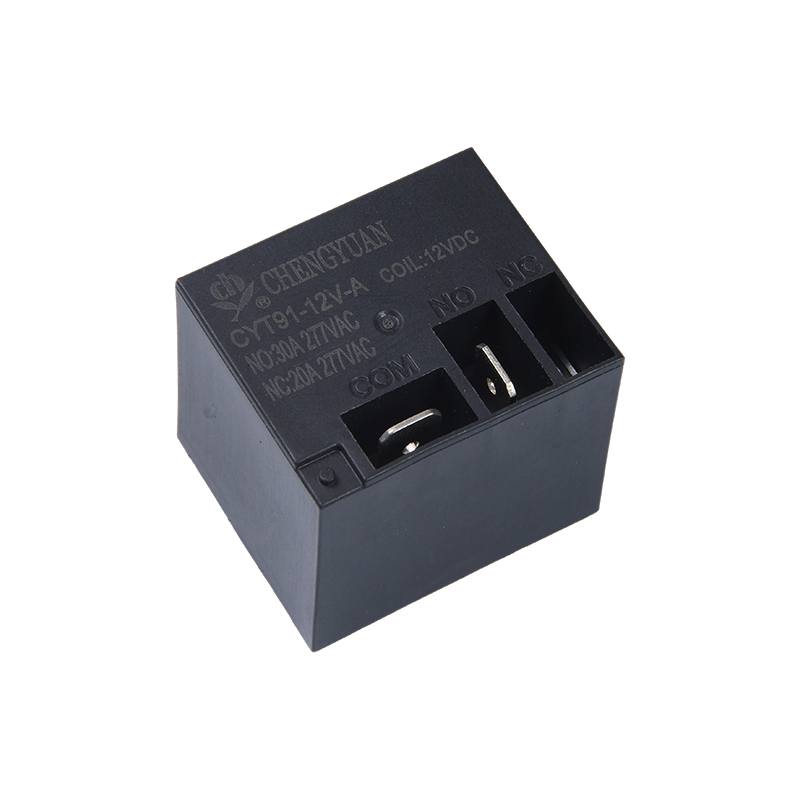

1. Vantagens do produto
Design compacto de alta corrente: Alcança alta capacidade de comutação de carga de 20A/30A em um pequeno volume, oferecendo alta densidade de potência e economizando espaço de instalação.
Estrutura reforçada de transporte de corrente: A versão opcional do terminal de cobre fornece menor resistência de contato e maior capacidade de transporte de corrente, reduzindo a geração de calor e melhorando a confiabilidade a longo prazo sob alta corrente.
Ampla unidade de tensão: Ampla faixa de tensão operacional da bobina (3-48VDC), especialmente adequada para eletrônicos automotivos, equipamentos alimentados por bateria e vários sistemas de controle DC.
2. Principais recursos
Capacidade de carga: Suporta comutação de carga de até 30A @ 250VAC ou 28VDC, atendendo às necessidades de controle da maioria das cargas resistivas e indutivas de alta potência.
Configuração de contato: Utiliza uma estrutura SPDT (Single Pole Double Throw), fornecendo um contato normalmente aberto e um contato normalmente fechado, adequado para comutação simples de circuito ou controle liga/desliga.
Acionamento Eficiente: O consumo típico de energia da bobina é de 0,9 W, oferecendo alta eficiência de acionamento e baixa carga no circuito de controle.
Design Durável: Estrutura robusta, materiais de contato e pressão otimizados para arcos de alta corrente, resultando em uma longa vida elétrica.
3. Principais aplicações
Eletrônica Automotiva: Usada em veículos elétricos e veículos tradicionais para gerenciamento de baterias, circuitos de pré-carga, aquecedores, ventiladores e controle de iluminação de alta potência.
Equipamentos Industriais: Controla motores de pequeno e médio porte, compressores, aquecedores industriais e unidades de distribuição de energia.
Eletrodomésticos: Usados em aquecedores de água instantâneos, eletrodomésticos de cozinha de alta potência, compressores de ar condicionado e equipamentos de aquecimento que requerem comutação de alta corrente.
Controle de energia: Serve como chave de controle principal para circuitos CC de alta corrente em sistemas solares e equipamentos de carregamento.
| Dados de contato |
| Tipo | CYT91 |
| Material de contato | Liga de prata |
| Resistência ao contato | 100mΩ Máx. (em 1A 6 VCC) |
| Carga avaliada (carga resistiva） | 20A/30A 250 VCA |
| Máx. comutação de corrente | 20A/30A |
| Máx. tensão de comutação | 250 VCA |
| Máx. comutação de energia | 5000VA/7500VA |
| Características |
| Tempo de operação (na tensão nominal da bobina) | 15ms Máx. (Sem diodo) |
| Hora de lançamento | 10 ms máx. ( Sem diodo) |
| Resistência de isolamento | Min. 1000MΩ (a 500 VCC) |
| Rigidez dielétrica | Entre contatos abertos: 1.500 VCA, 50/60 Hz por 1 minuto |
| Entre a bobina e o contato: 2500 VCA , 50/60 Hz por 1min |
| Resistência à vibração | Destrutivo | 10-55 Hz, com amplitude dupla de 1,5 mm |
| Funcional | 10-55 Hz, com amplitude dupla de 1,5 mm |
| resistência ao jarrete | Funcional | 10G mín. |
| Destrutivo | 100 G mín. |
| Resistência | Resistência mecânica (10.800ops./h) | 1.000.000 operações (à temperatura ambiente) |
| Resistência elétrica (360ops./h) | 100.000 operações (à temperatura ambiente) |
| Temperatura ambiente | -40℃~ 85℃( sem condensação) |
| Peso | Aprox.28g |
Dados da bobina (a 20°C)
| Nominal tensão (VDC) | Nominal operando atual ±10%(mA) | Resistência da bobina ±10%(Ω) | Operação nominal poder | Tensão de operação (Máx.) | Tensão de liberação (Mín.) | Máx. tensão permitida |
| 5 | 180 | 27 | Aproximadamente 0,9 W | 75% do nominal tensão | 5% do valor nominal tensão | 130% da tensão nominal |
| 6 | 150 | 40 |
| 9 | 100 | 90 |
| 12 | 75 | 160 |
| 15 | 60 | 250 |
| 18 | 50 | 360 |
| 24 | 37.5 | 640 |
| 48 | 18.75 | 2560 |
Os dados mostrados acima são valores iniciais. Não aplique tensão máxima permitida na bobina por mais de 10 minutos para evitar superaquecimento da bobina.

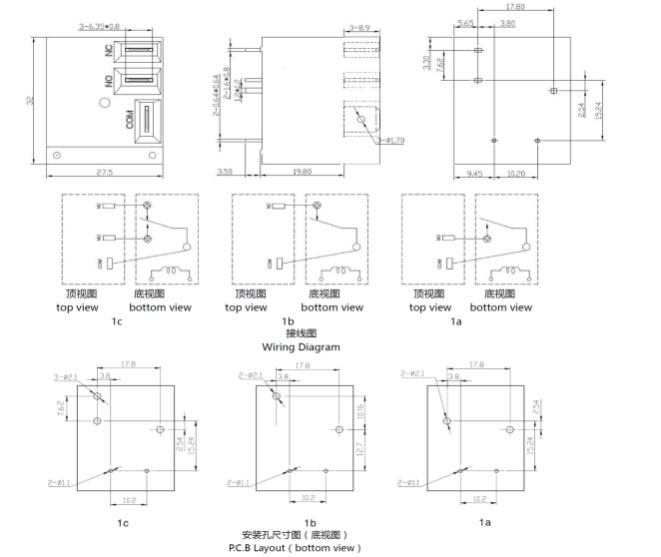

Dimensão do contorno, Diagrama de fiação, Layout da PCB (Unidade:mm)

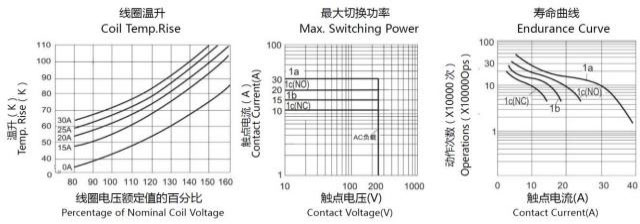

Curvas Características
Informações sobre pedidos
CYT91 - 1 - C - 12VDC - B - D - S - XX
1 2 3 4 5 6 7 8
1:Tipo:CYT91
2: Número de pólos: 1-1 pólo
3: Acordo de Contato: : A Formulário A ; B Formulário B ; C Formulário C
4: Tensão Nominal: 5,6,9,12,15,18,24,48VCC
5: Cor do gabinete: B-Preto; L-Azul
6: Potência da bobina: D-0,9W
7: Construção protetora: à prova de S-Flux,
SH- Tipo selado lavável
8: Parâmetro especial: tipo Nil-Standard
Letra ou número - Requisito especial
Os relés à prova de fluxo não podem ser usados em ambientes com poluentes como H2S, SO2, NO2, poeira, etc.
A limpeza com água ou o processo de superfície não são sugeridos após a montagem dos relés à prova de fluxo na PCB.
Isenção de responsabilidade: a especificação é apenas para referência. As especificações estão sujeitas a alterações sem aviso prévio.
Não conseguimos avaliar todo o desempenho e todos os parâmetros para todas as aplicações possíveis. Assim, os usuários devem estar na posição certa para escolher
Produto adequado para aplicação própria. Para relés selados, após a instalação e limpeza, abra o orifício de ventilação da caixa antes de usar. Se houver alguma dúvida, entre em contato com Chengyuan para serviços técnicos. No entanto, é responsabilidade do usuário determinar qual produto deve ser utilizado.
