Guia do contator do forno: tensão da bobina, classificações de contato, testes e substituição

Uma chamada sem aquecimento na manhã mais fria do ano geralmente termina no mesmo componente. O termostato está ligando, o painel de controle está enviando 24 VCA, o transformador verifica e os elementos de aquecimento ainda estão frios. O contator do forno é a peça que parou de funcionar.

Um contator de forno é uma chave operada eletricamente para serviços pesados. Uma bobina de baixa tensão, quase sempre 24 VCA em equipamentos residenciais, puxa os contatos de tensão de linha que transportam a corrente total dos elementos de aquecimento ou do motor do soprador. Três números definem a parte correta: tensão da bobina, corrente nominal de contato na tensão aplicada e configuração do pólo. Combine todos os três e o contator funcionará durante anos de estações de aquecimento. Perca um e o resultado serão contatos soldados, uma bobina trepidante ou a mesma chamada sem aquecimento no próximo inverno.

O que um contator de forno faz no circuito

O contator existe para manter a fiação de controle de baixa tensão longe da tensão da linha. Os termostatos e as placas de controle funcionam a 24 VCA, o que é seguro para passar através de um cabo fino do termostato. Elementos de aquecimento, motores de ventilador e compressores funcionam a 120, 208, 240 ou 277 VCA e podem consumir dezenas de amperes. O contator fica nesse limite. Sua bobina está conectada ao circuito de controle, seus contatos estão conectados ao circuito de linha e os dois nunca se tocam eletricamente.

O local onde a peça fica depende do equipamento:

• Fornos elétricos e manipuladores de ar: o contator liga bancos de elementos de aquecimento, muitas vezes trabalhando junto com sequenciadores que ativam os elementos durante vários segundos.
• Fornos a gás: um contator ou relé do ventilador liga o motor do soprador na tensão da linha assim que a placa decide que o trocador de calor está quente o suficiente.
• Unidades compactas e seções externas: o contator liga o compressor e o ventilador do condensador, razão pela qual sua classificação é citada em amperes de rotor bloqueado, bem como em amperes de funcionamento.

Vale a pena separar o contator dos pequenos relés no painel de controle do forno. Os relés da placa ligam a válvula de gás, o indutor ou um umidificador e controlam um ou dois amplificadores. O contator suporta cargas pesadas e essa diferença de serviço determina todas as classificações impressas em sua etiqueta.

Os números que importam antes de você especificar ou substituir

A tensão da bobina vem primeiro. Uma bobina de 24 VCA não será puxada de forma confiável em um circuito de 120 VCA, e uma bobina de 240 VCA em um circuito de 24 VCA simplesmente não se moverá. A maioria dos transformadores de fornos residenciais são de 24 VCA e avaliados em torno de 40 VA, o suficiente para uma bobina do contator, uma válvula de gás e uma placa. As bobinas toleram alguma curvatura, mas quando o transformador está fraco ou o cabo do termostato está subdimensionado, o contator vibra em vez de fechar corretamente, e a vibração queima a bobina mais rápido do que qualquer outra coisa.

A classificação do contato vem em segundo lugar e tem duas partes. A classificação resistiva, geralmente 25, 30 ou 40 A em 240 a 277 VCA, cobre bancos de elementos de aquecimento. A classificação do motor é cotada como amperes de carga total e amperes de rotor bloqueado, e é o número que importa quando um compressor fica nos contatos. Um contator resistivo de 40 A não é automaticamente um contator de compressor de 40 A.

Depois vêm os detalhes mecânicos:

• Configuração de pólo: pólo único para uma perna, dois pólos para 240 VCA monofásico, três pólos para trifásico.
• Tipo de terminal: terminais de parafuso, conexões rápidas de um quarto de polegada ou terminais de caixa.
• Pegada de montagem, estilo de suporte e posição dos terminais da bobina.

Quando a carga é pequena, alguns equipamentos utilizam um relé de potência soldado à placa de controle em vez de um contator de painel separado. Uma peça como o relé PCB CYF3 SPST, com classificação de 16 A a 250 VCA, cobre a comutação integrada onde um contator completo seria superdimensionado.

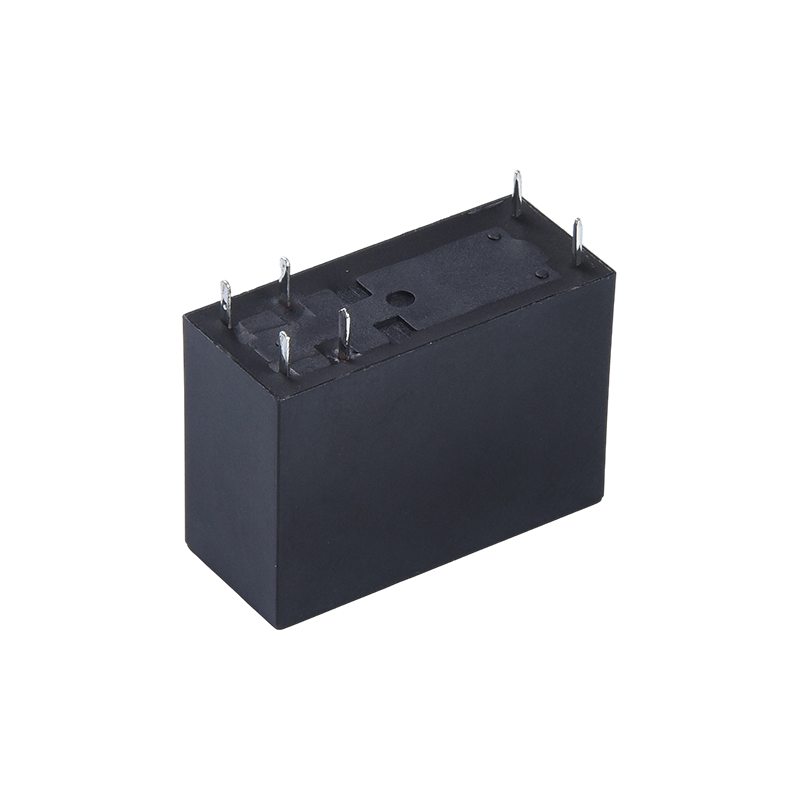

Relé PCB CYF3 para comutação integrada Um relé PCB compacto de 16 A 250 VCA para comutação da placa de controle onde um contator de painel separado seria superdimensionado; alto isolamento de contato da bobina suporta equipamentos compactos. Ver Produto →

Sintomas que indicam que o contator está falhando

Um contator raramente falha sem aviso prévio. O padrão de falha geralmente aponta para a parte exata que desistiu.

• Não há aquecimento com o ventilador funcionando: a bobina está aberta ou a placa não está fornecendo 24 VCA para ela. Verifique a tensão na bobina antes de condenar a peça.
• Vibração ou zumbido: a bobina não está recebendo tensão suficiente para manter a armadura, geralmente um transformador fraco ou uma conexão corroída.
• Calor que não desliga: os contatos foram soldados e fechados. A chave de limite superior é a única coisa que para os elementos e irá desarmar repetidamente até que o contator seja substituído.
• Cheiro de queimado ou bobina descolorida: o isolamento da bobina falhou, geralmente após um longo período de trepidação ou circuito de controle em curto.
• Contatos desgastados ou enegrecidos: o contator ainda fecha, mas a resistência nos contatos fechados aumentou, o calor aumenta nos terminais e o trabalho se transforma em um reparo de fiação em vez de uma troca de peças.

Um teste de queda de tensão energizado detecta o último caso antes que se torne caro. Com o contator fechado e a carga em funcionamento, meça os terminais de linha de cada pólo. Um conjunto saudável de contatos cai apenas uma fração de volt. Uma vez que a leitura ultrapassa cerca de meio volt na corrente nominal, a corrosão está bem encaminhada e a peça pertence à próxima visita de serviço, não à próxima avaria.

Testando um contator de forno em seis etapas

O teste leva cerca de quinze minutos com um multímetro.

1. Desligue a energia na desconexão do forno e no disjuntor e, em seguida, verifique com um medidor nos terminais da linha.
2. Fotografe o layout do terminal antes de remover qualquer fio.
3. Desconecte os cabos da bobina e meça a resistência da bobina. Compare com o valor da placa de identificação ou com uma unidade em bom estado. Uma leitura aberta significa uma bobina com falha.
4. Aplique 24 VCA de um transformador em boas condições diretamente na bobina. Um único clique firme significa que o circuito magnético funciona. O zumbido ou o silêncio indicam uma bobina ou falha mecânica.
5. Com a bobina desenergizada, verifique a continuidade em cada pólo. Deve ler aberto. Energize a bobina e confirme se cada pólo está fechado.
6. Reconecte tudo, restaure a energia e meça a queda de tensão nos contatos fechados sob carga. Esta etapa é a que é ignorada com mais frequência e é a que prevê uma chamada repetida.

Escolhendo uma substituição sem rebaixar o circuito

A substituição mais segura corresponde à tensão original da bobina, classificação de contato na tensão aplicada, contagem de pólos e montagem. O erro mais comum é encaixar uma peça porque o suporte e os terminais estão alinhados enquanto a classificação do contato é inferior à original. Um contator de 30 A no lugar de uma peça de 40 A funcionará em um dia ameno e soldará seus contatos na primeira manhã fria, quando todos os bancos de elementos forem energizados ao mesmo tempo.

Dois hábitos evitam retornos de chamada:

• Verifique a carga real, não apenas a etiqueta antiga. Se um motor soprador ou compressor foi substituído por um modelo diferente, a corrente de carga total pode ter mudado.
• Verifique a tensão da bobina nos terminais enquanto o termostato está ligando. Uma leitura bem abaixo de 24 VCA significa que o contator não é a causa raiz e que o transformador ou a fiação de controle precisam de atenção primeiro.

A comutação de alta corrente em circuitos de aquecimento e compressor geralmente se resume a um relé de potência monopolar robusto com espaçamento de contato generoso e uma bobina que se mantém firmemente em baixa tensão. Uma peça como o relé SPST de alta corrente CYT90, classificado de 30 A a 40 A, é construída exatamente para esta classe de carga.

Relé de alta corrente CYT90 para comutação pesada Um relé de potência compacto de 30A/40A com contatos em liga de prata, diversas opções de montagem e comutação de alta corrente para eletrodomésticos, aquecedores e equipamentos de controle industrial. Ver Produto →

Onde termina um relé e começa um contator

A linha entre os dois é uma questão de dever e construção, e não uma fronteira técnica rígida. Os contatores são construídos para fins específicos de comutação, com folgas de contato mais amplas, molas mais pesadas e terminais que aceitam fio de linha. O princípio subjacente é o mesmo de qualquer relé eletromagnético de uso geral : uma bobina gera um campo magnético que puxa uma armadura e move os contatos. O que muda é a corrente, o material de contato e a resistência mecânica das partes móveis.

Os construtores de painéis geralmente dividem o trabalho em dois níveis. A comutação de energia ocorre no contator ou no relé de alta corrente. O isolamento e a interposição acontecem em módulos montados em trilho, onde uma peça como o módulo de relé de trilho MCYF3 14F com contatos de 16 A se encaixa em um gabinete de controle de forno ou em um painel de aquecimento maior.

Módulo de relé ferroviário MCYF3 14F para construtores de painéis Módulo de relé 14F montado em trilho com contatos de 16 A e até 32 canais, adequado para controle centralizado e interposição em fornos ou painéis de aquecimento. Ver Produto →

Perguntas que vale a pena fazer ao comprar em grande volume

Para OEMs e fabricantes de painéis, o contator ou relé é um item de linha pequeno com grande efeito no custo da garantia. Vale a pena confirmar três pontos antes de fazer um pedido.

• Material de contato e ciclo de vida: o óxido de prata-estanho e o óxido de prata-cádmio se comportam de maneira diferente sob cargas resistivas e indutivas. Pergunte qual material é usado e qual contagem de ciclos foi testada na corrente nominal.
• Consistência da bobina: a variação de lote para lote na tensão de pickup e dropout aparece como trepidação no campo. Pergunte como as bobinas são testadas antes da montagem.
• Rastreabilidade da produção: códigos de data, verificações de materiais recebidos e testes de resistência de contato no final da linha.

O histórico do fornecedor é tão importante quanto a folha de dados. Ningbo Chengyuan Chuangke Electronics Co., Ltd., operando através de cyrelays.com, produz relés e componentes eletrônicos em Ningbo desde 1996 e se descreve como um fabricante que combina desenvolvimento, produção e vendas, com patentes de utilidade cobrindo travamento magnético e estruturas de encaixe instantâneo. Mais detalhes estão disponíveis no sobre a página .

Um contator de forno é uma peça simples com três números críticos. A tensão da bobina, a classificação do contato na tensão aplicada e a configuração do pólo decidem se ela sobrevive a uma estação de aquecimento ou falha na manhã mais fria. Acerte, verifique a carga real em vez da etiqueta antiga, e o contator deixa de ser um item de serviço recorrente.
