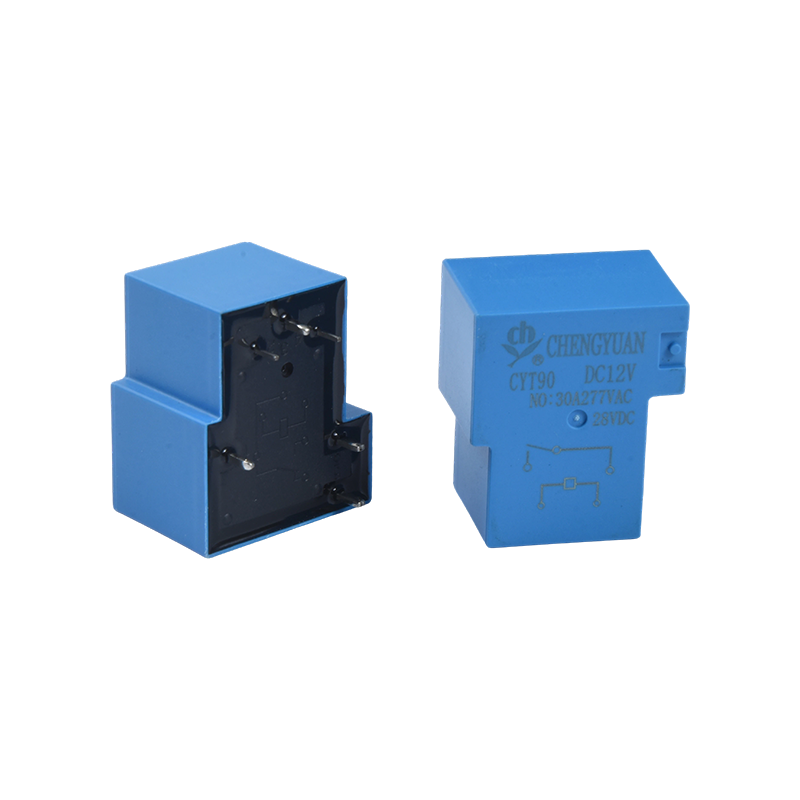

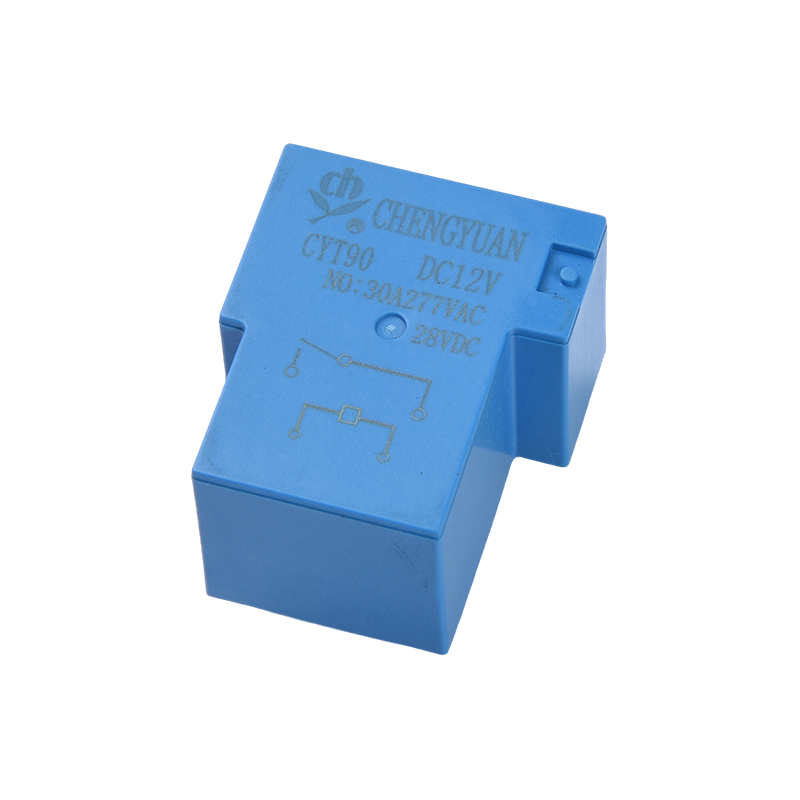

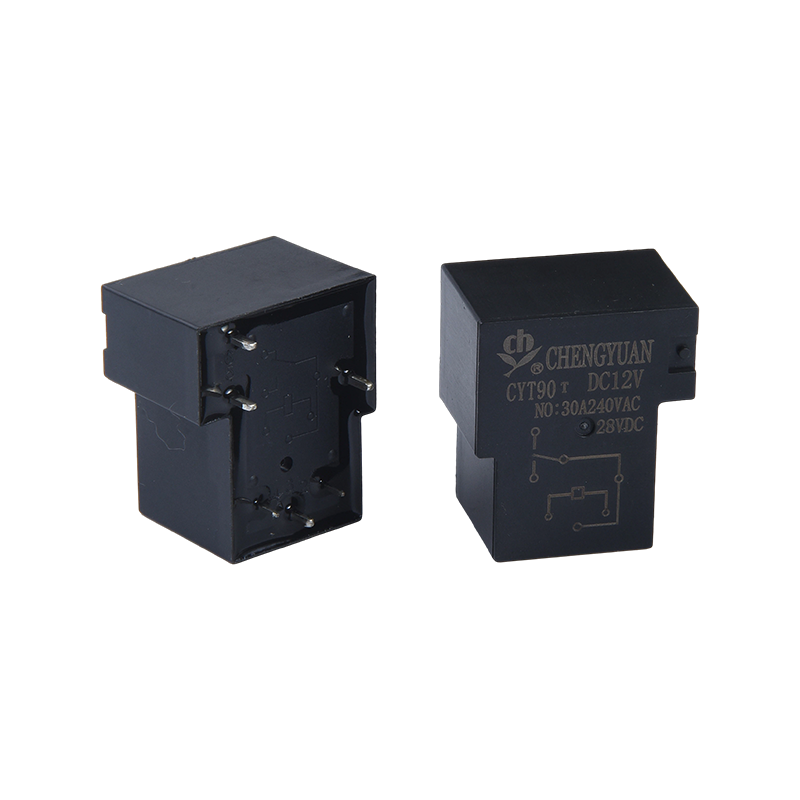

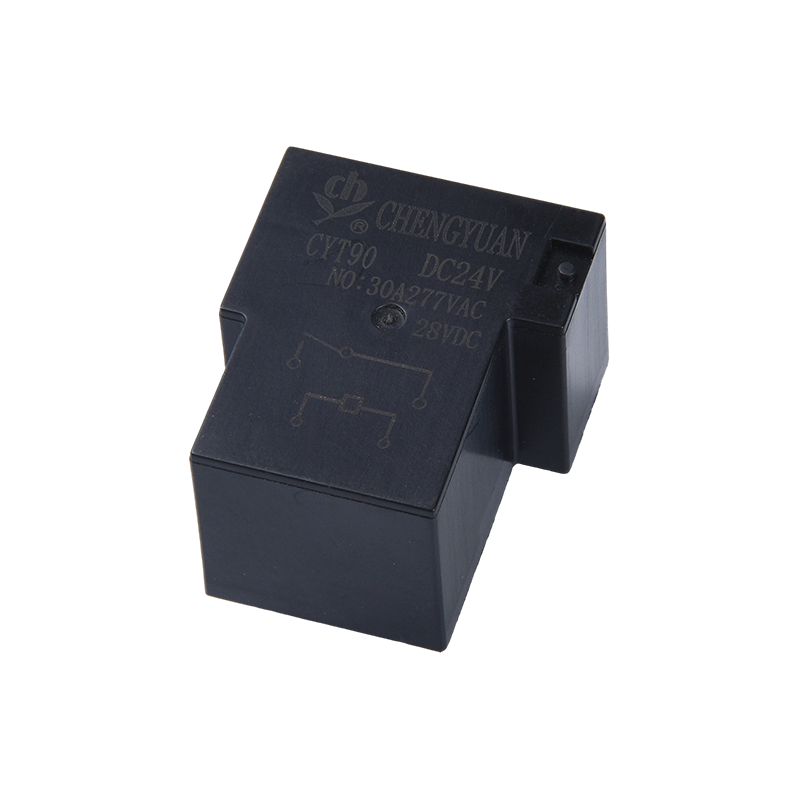

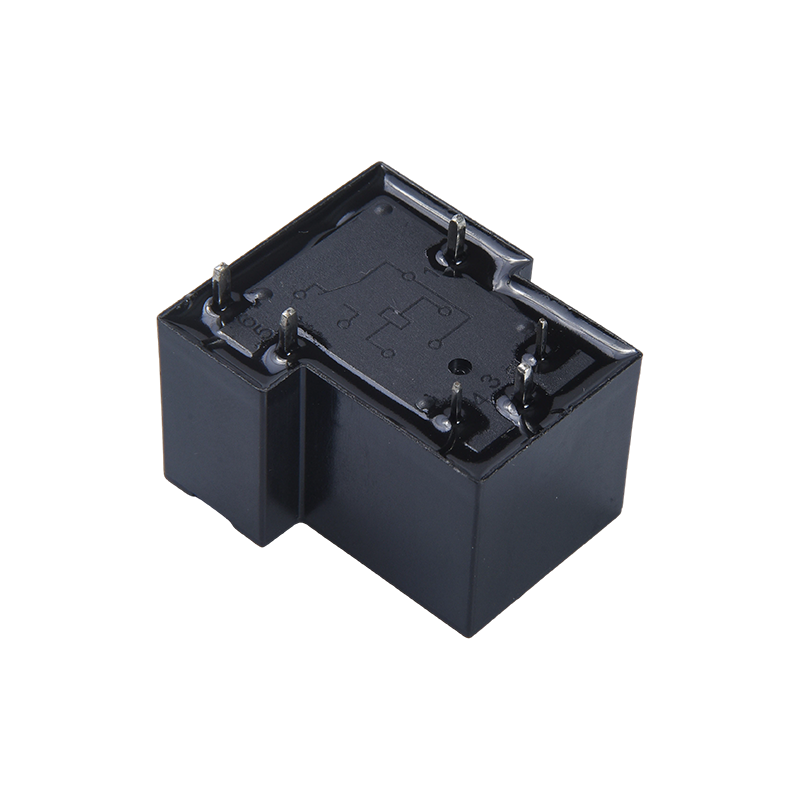

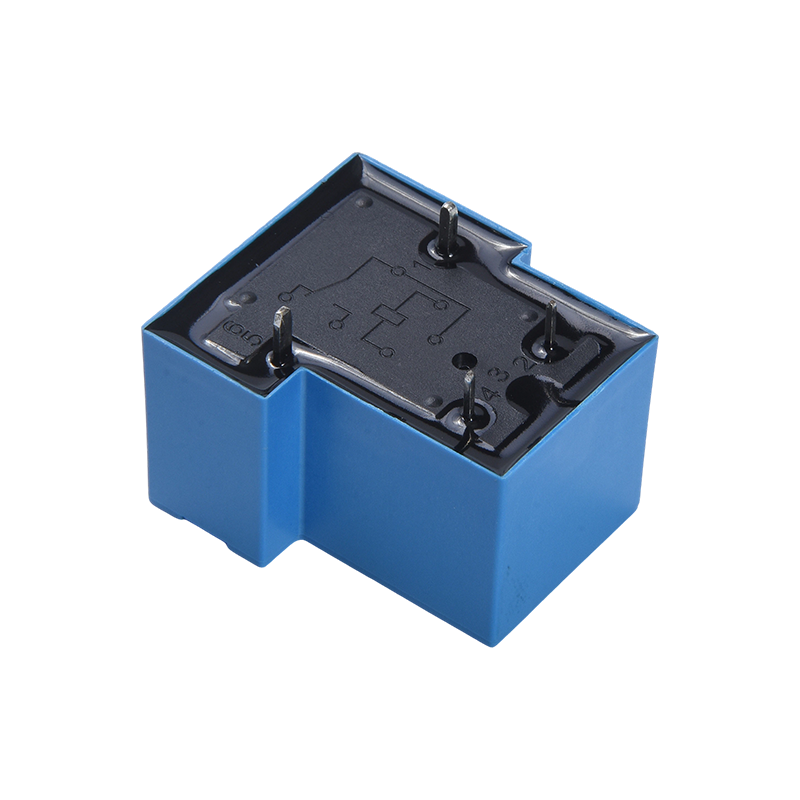

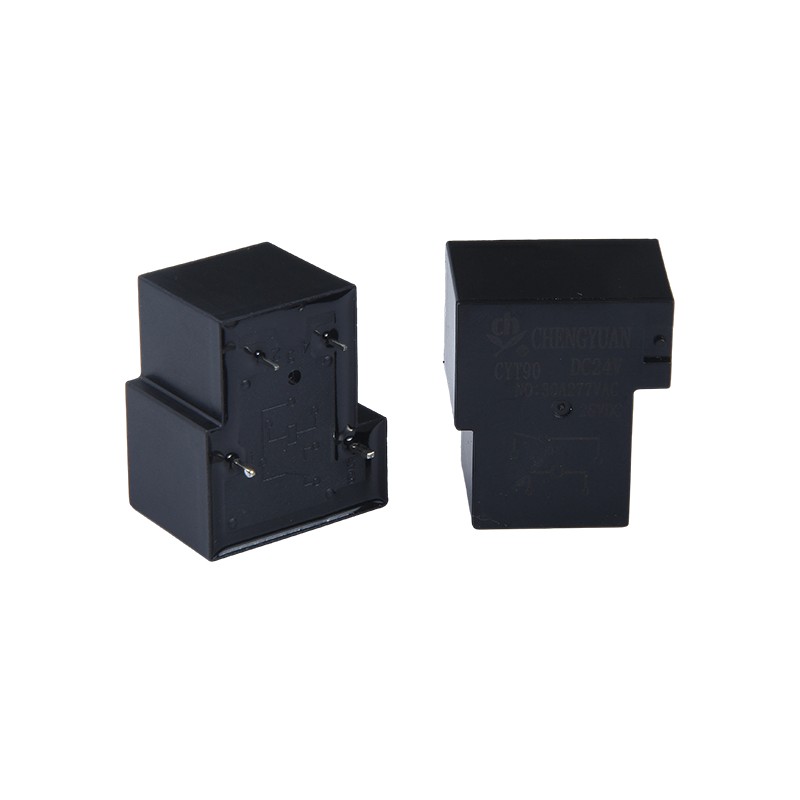

I. Recursos:
1. Múltiplas opções de montagem: Fornece várias opções de montagem para atender a diferentes cenários de instalação de equipamentos, melhorando a conveniência da instalação;
2. Design compacto: Como um relé pequeno e de alta potência, seu tamanho compacto economiza espaço de instalação interna;
3. Estrutura SPDT: Usa uma estrutura de pólo único de duplo lance, fornecendo lógica de comutação clara e adaptando-se a várias necessidades de comutação de circuito de alta potência.
II. Funções principais e cenários aplicáveis:
1. Funções principais: Fornece controle de comutação de alta corrente, conversão de sinal e funções de comutação de carga, garantindo operação estável de circuitos de equipamentos de alta potência;
2. Eletrodomésticos: Adequado para condicionadores de ar, fogões de indução, geladeiras, panelas elétricas de arroz e outros eletrodomésticos, permitindo controle de comutação de carga de alta potência;
3. Controle Industrial: Adequado para aquecedores, dispositivos de ventilação e outros equipamentos de automação industrial, atendendo às necessidades de controle de alta corrente de cenários industriais;
4. Casa Inteligente e Tecnologias Emergentes: Aplicável a equipamentos de segurança, sistemas de iluminação, novos equipamentos de energia e Internet das Coisas, suportando conversão de sinal e comutação de carga.
4. Principais vantagens:
1. Manuseio de alta potência: O design de alta potência de contato lida de forma confiável com cenários de alta corrente de 20A/30A, oferecendo forte adaptabilidade.
2. Instalação flexível: Várias opções de montagem estão disponíveis, compatíveis com diferentes requisitos de instalação de equipamentos.
3. Ampla gama de aplicações: Abrange vários campos, incluindo eletrodomésticos, controle industrial, casas inteligentes e novas energias, oferecendo grande versatilidade.
4. Tamanho compacto e alta potência: Alcança alta potência em um tamanho compacto, atendendo às duplas demandas de miniaturização de equipamentos e controle de alta potência.
Dados de contato
| Tipo | CYT90 |
| Material de contato | Liga de prata |
| Resistência ao contato | 100mΩ Máx. (em 1A 6 VCC) |
| Carga avaliada (carga resistiva） | 20A/30A 250 VCA |
| Máx. comutação de corrente | 20A/30A |
| Máx. tensão de comutação | 250 VCA |
| Máx. comutação de energia | 5000VA/7500VA |
| Min. comutação de carga | 6V 1A |
| Características |
| Tempo de operação (na tensão nominal da bobina) | 15ms Máx. (Sem diodo) |
| Hora de lançamento | 10 ms máx. ( Sem diodo) |
| Resistência de isolamento | Mínimo 1000MΩ (a 500 VCC) |
| Rigidez dielétrica | Entre contatos abertos: 1.500 VCA, 50/60 Hz por 1 minuto |
| Entre a bobina e o contato: 2500 VCA , 50/60 Hz por 1min |
| Resistência à vibração | Destrutivo | 10-55 Hz, com amplitude dupla de 1,5 mm |
| Funcional | 10-55 Hz, com amplitude dupla de 1,5 mm |
| Resistência ao choque | Funcional | 10 G mín. |
| Destrutivo | 100 G minuto |
| Resistência | Resistência mecânica (10.800ops./h) | 1.000.000 operações (à temperatura ambiente) |
| Resistência elétrica (360ops./h) | 100.000 operações (à temperatura ambiente) |
| Temperatura ambiente | -40℃~ 85℃(sem condensação) |
| Peso | Aprox.24g |
| Dados da bobina (a 20°C) |
| Nominal tensão (VDC) | Nominal operando atual ±10%(mA) | Resistência da bobina ±10%(Ω) | Operação nominal poder | Tensão de operação (Máx.) | Tensão de liberação (Mín.) | Máx. tensão permitida |
| 5 | 180 | 27 | Aproximadamente 0,9 W | 75% do nominal tensão | 5% do nominal tensão | 130% da tensão nominal |
| 6 | 150 | 40 |
| 9 | 100 | 90 |
| 12 | 75 | 160 |
| 15 | 60 | 250 |
| 18 | 50 | 360 |
| 24 | 37.5 | 640 |
| 48 | 18.75 | 2560 |
Os dados mostrados acima são valores iniciais. Não aplique tensão máxima permitida na bobina por mais de 10 minutos para evitar superaquecimento da bobina.

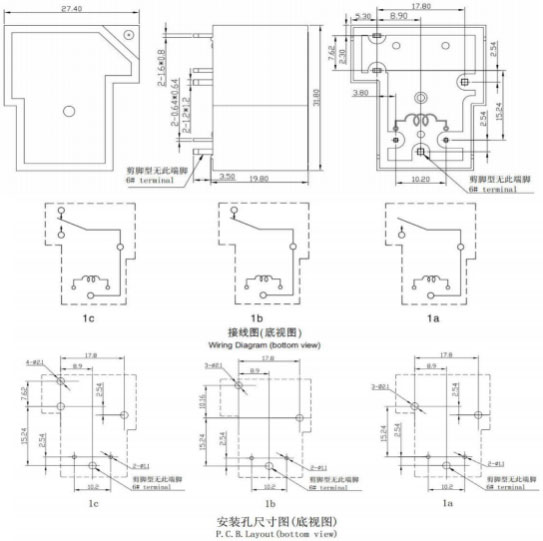

Dimensão do contorno, Diagrama de fiação, Layout da PCB (Unidade:mm)

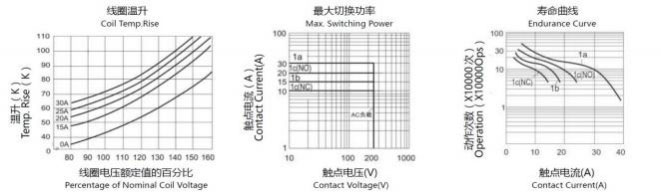

Curvas Características
Informações sobre pedidos
CYT90 - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8
1: Tipo: CYT90
2: Número de pólos: 1-1 pólo
3: Acordo de Contato: Um Formulário A ; Formulário B; C Formulário C
4: Tensão nominal: 5,6,9,12,15,18,24,48VDC
5: Cor do gabinete: H-Preto; L-Azul
6: Potência da bobina: D-0,9W
7: Construção de proteção: à prova de S-Flux,
Tipo SH-selado lavável
8: Parâmetro especial: tipo Nil-Standard
Letra ou número - Requisito especial
Os relés à prova de fluxo não podem ser usados em ambientes com poluentes como H2S, SO2, NO2, poeira, etc.
A limpeza com água ou o processamento da superfície não são sugeridos após a montagem dos relés à prova de fluxo na PCB.
Isenção de responsabilidade: a especificação é apenas para referência. As especificações estão sujeitas a alterações sem aviso prévio.
Não conseguimos avaliar todo o desempenho e todos os parâmetros para todas as aplicações possíveis. Assim, os usuários devem estar na posição certa para escolher
Produto adequado para aplicação própria. Para relés selados, após a instalação e limpeza, abra o orifício de ventilação da caixa antes de usar. Se houver alguma dúvida, entre em contato com Chengyuan para serviços técnicos. No entanto, é responsabilidade do usuário determinar qual produto deve ser utilizado.
