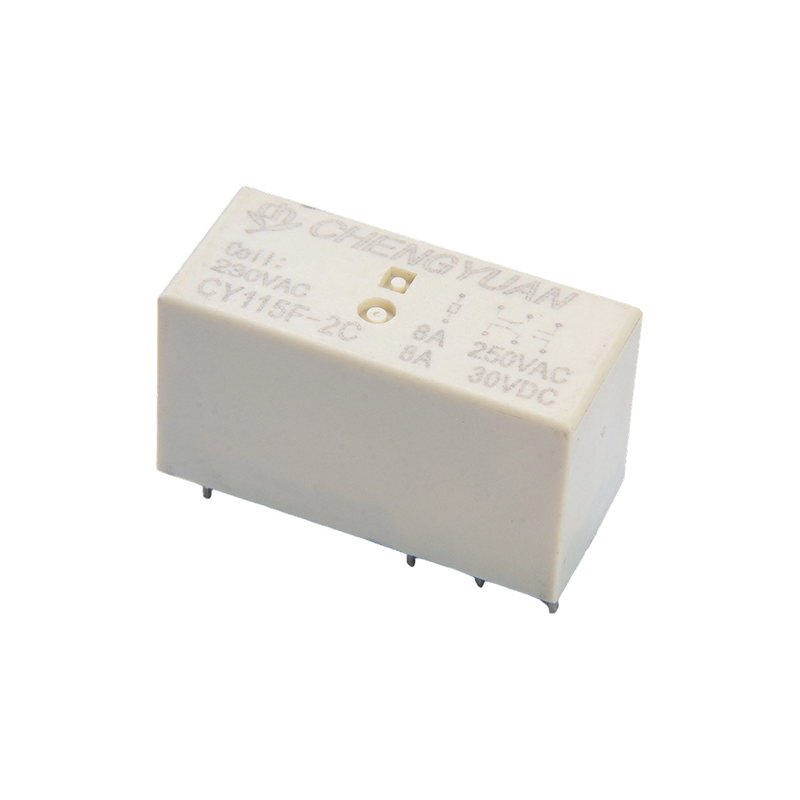

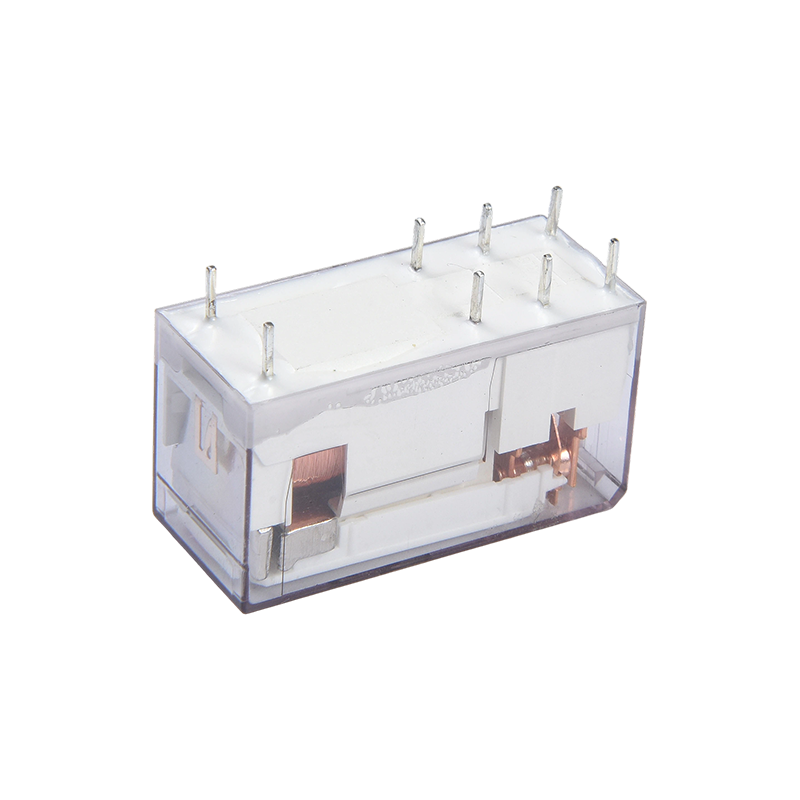

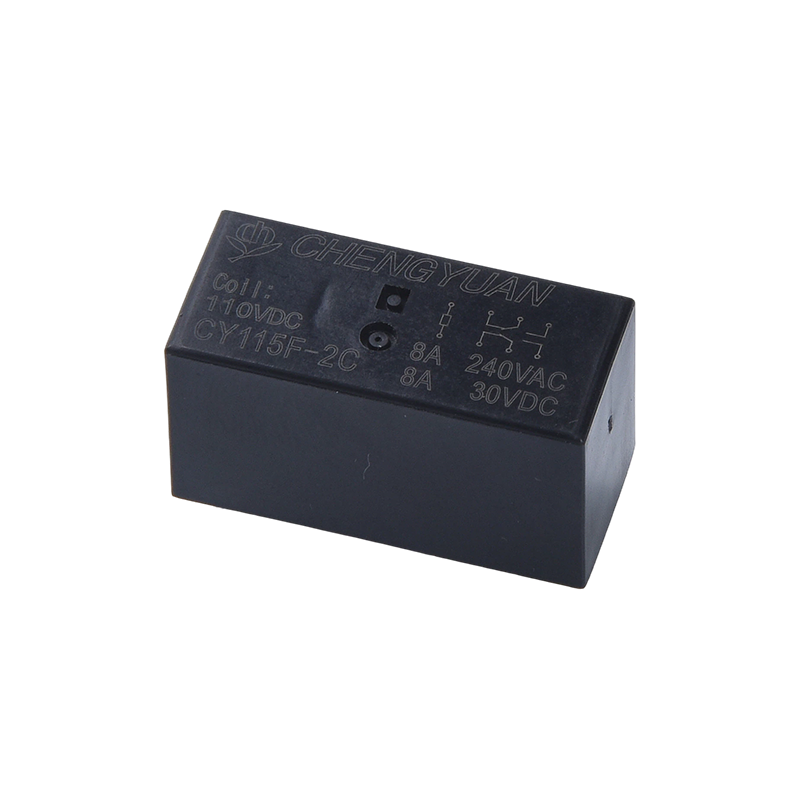

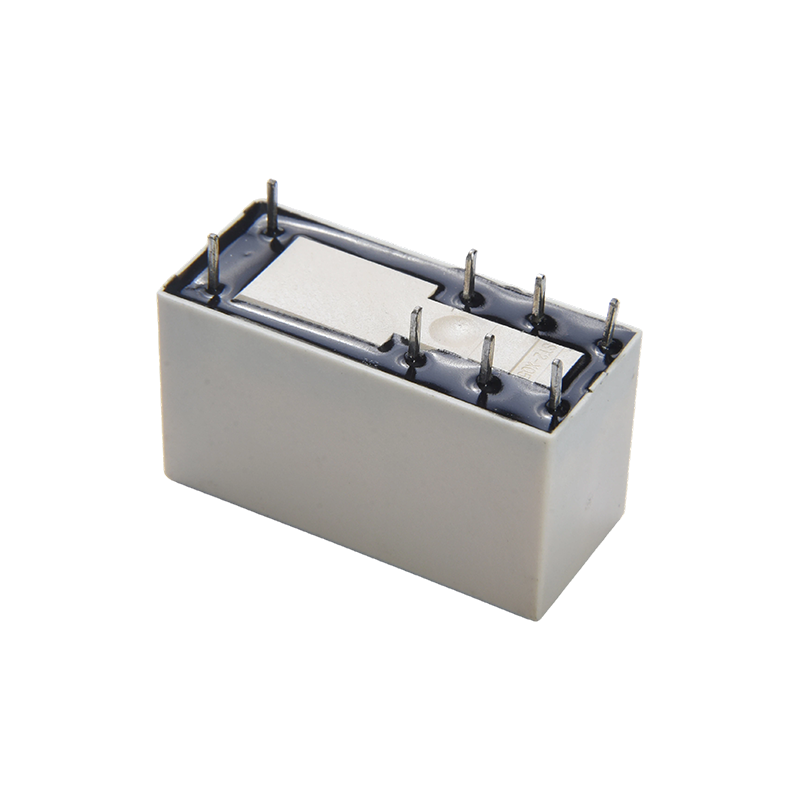

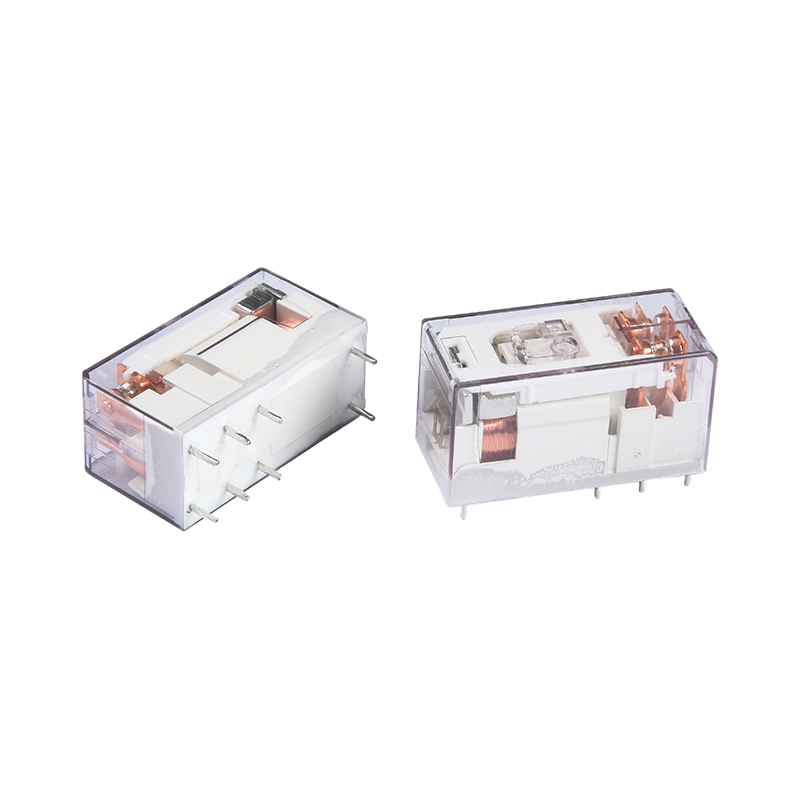

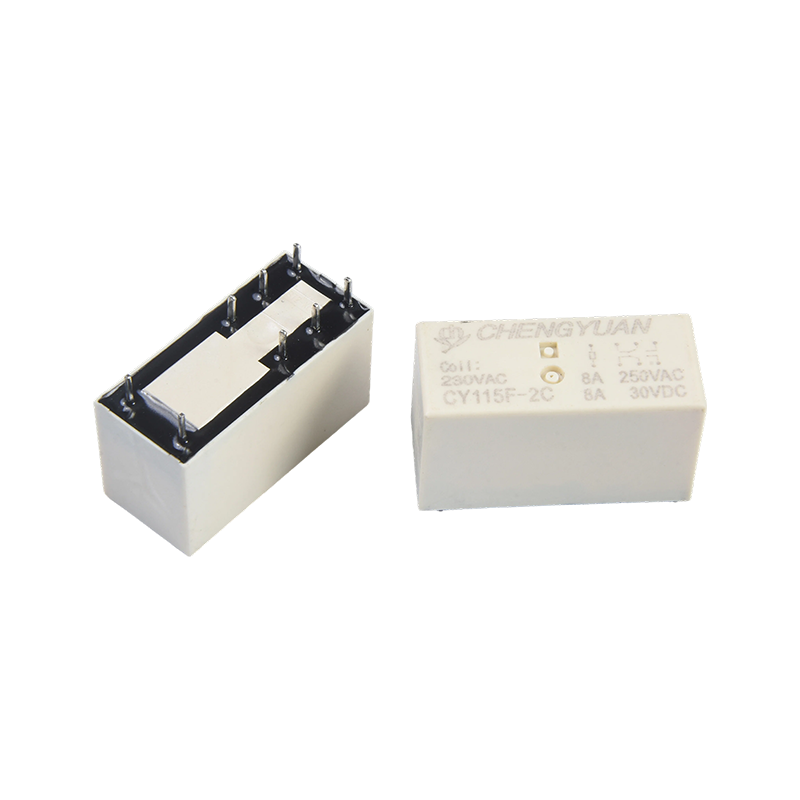

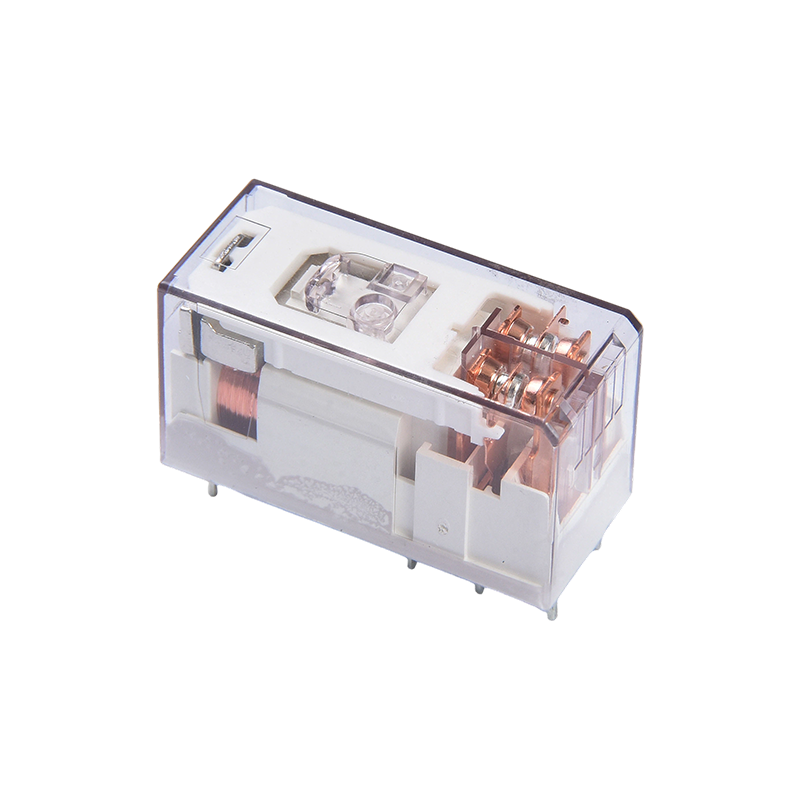

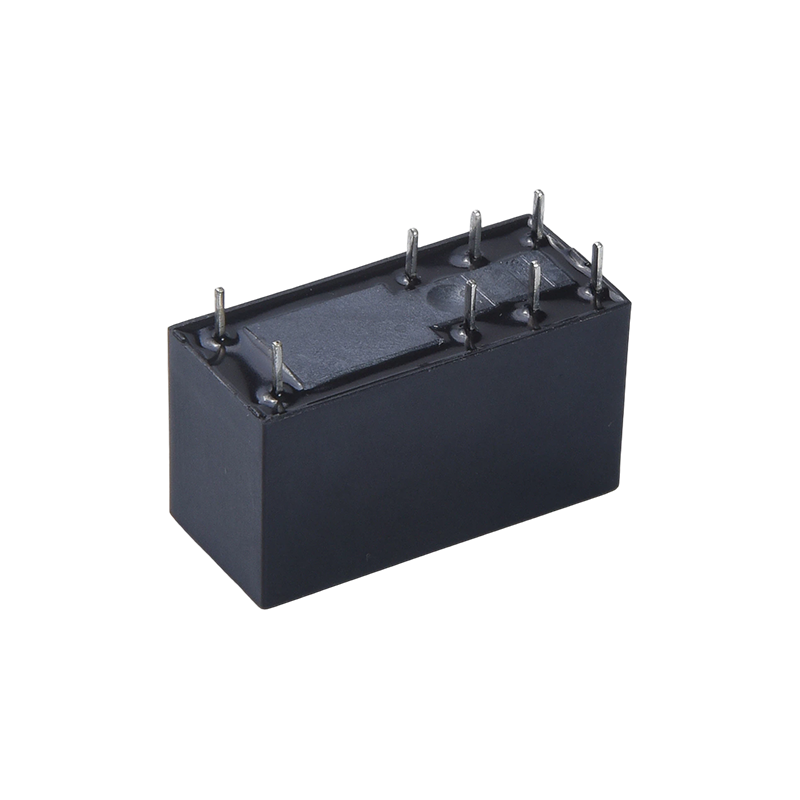

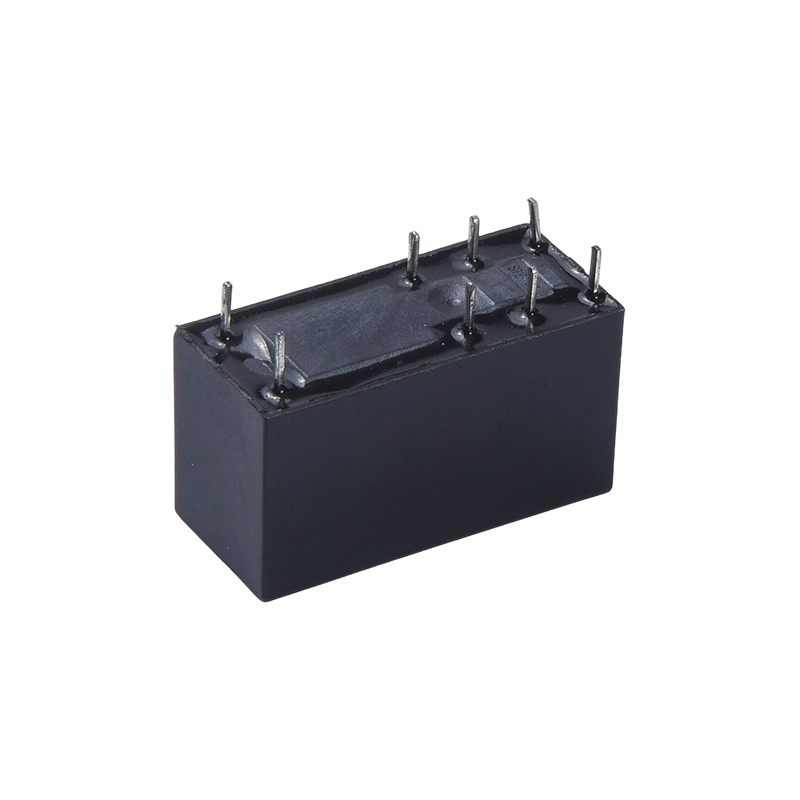

Características do produto:
• Alta capacidade de comutação de carga: Os contatos suportam 8 A de comutação de corrente, controlando efetivamente circuitos de alta potência e atendendo a vários requisitos de carga.
• Design de baixo consumo de energia: A sensibilidade da bobina é tão baixa quanto 0,4 W, ajudando a reduzir o consumo geral de energia do dispositivo e a geração de calor.
• Resistência e isolamento de alta tensão: A resistência de tensão entre a bobina e os contatos atinge 5.000 volts, proporcionando isolamento elétrico confiável e garantindo operação segura.
• Estrutura Compacta: O tamanho pequeno otimiza a utilização do espaço, tornando-o ideal para montagem densa em placas de circuito impresso.
• Controle Sensível: Controla circuitos de alta potência com sinais fracos, permitindo controle remoto e isolamento em sistemas automatizados.
Aplicações típicas:
• Eletrodomésticos: Utilizados em máquinas de lavar, condicionadores de ar, fornos de micro-ondas e outros dispositivos para controle de circuitos de motores ou elementos de aquecimento.
• Automação Industrial: Adequado para sistemas de controle PLC, acionamentos de motores e válvulas solenóides, proporcionando comutação automatizada estável.
• Novos Equipamentos de Energia: Aplicados em fontes de alimentação ininterruptas UPS, sistemas de armazenamento de energia e inversores como interruptores automáticos confiáveis.
• Casa Inteligente: Utilizada para controlar aparelhos de ar condicionado, piso radiante, cortinas e outros sistemas para gestão remota inteligente.
• Equipamento audiovisual e de exibição: usado em sistemas de áudio, monitores e outros dispositivos para garantir comutação precisa de sinais e energia.
Dados de contato
| Tipo | CY115F |
| Material de contato | Liga de prata |
| Resistência ao contato | 100mΩ Máx. (em 1A 6 VCC) |
| Carga avaliada (carga resistiva） | 8A 250 VCA |
| Máx. comutação de corrente | 10A |
| Máx. tensão de comutação | 277 VCA |
| Máx. comutação de energia | 2500VA |
| Min. comutação de carga | 6V 1A |
| Características |
| Tempo de operação (na tensão nominal da bobina) | 15ms Máx. (Sem diodo) |
| Hora de lançamento | 5ms Máx. (Sem diodo) |
| Resistência de isolamento | Min. 1000MΩ (a 500 VCC) |
| Rigidez dielétrica | Entre contatos abertos: 1000VAC, 50/60Hz por 1min |
| Entre bobina e contato: 5000VAC, 50/60Hz por 1min |
| Entre conjuntos de contato: 2.500 VCA, 50/60 Hz por 1 minuto |
| Resistência à vibração | Destrutivo | 10-55 Hz, com amplitude dupla de 1,5 mm |
| Funcional | 10-55 Hz, com amplitude dupla de 1,5 mm |
| Resistência ao choque | Funcional | 10G mín. |
| Destrutivo | 100 G mín. |
| Resistência | Resistência mecânica (10800ops./h) | 10000000 ops.(em temperatura ambiente) |
| Resistência elétrica (360ops./h) | 100.000 operações (à temperatura ambiente) |
| Temperatura ambiente | -40℃~ 85℃(sem condensação) |
| Peso | Aprox.13,5g |
| Dados da bobina (a 20°C) |
| Nominal tensão (VDC) | Nominal operando atual ±10%(mA) | Resistência da bobina ±10%(Ω) | Operação nominal poder | Tensão de operação (Máx.) | Tensão de liberação (Mín.) | Máx. tensão permitida |
| 5 | 80.00 | 62.5 | Aproximadamente 0,4 W | 75% do nominal tensão | 5% do nominal tensão | 130% da tensão nominal |
| 6 | 66.67 | 90 |
| 9 | 44.44 | 202.5 |
| 12 | 33.33 | 360 |
| 18 | 22.22 | 810 |
| 24 | 16.67 | 1440 |
| 48 | 8.33 | 5760 |
Os dados mostrados acima são valores iniciais. Não aplique a tensão máxima permitida na bobina por mais de 10 minutos para evitar o superaquecimento da bobina.

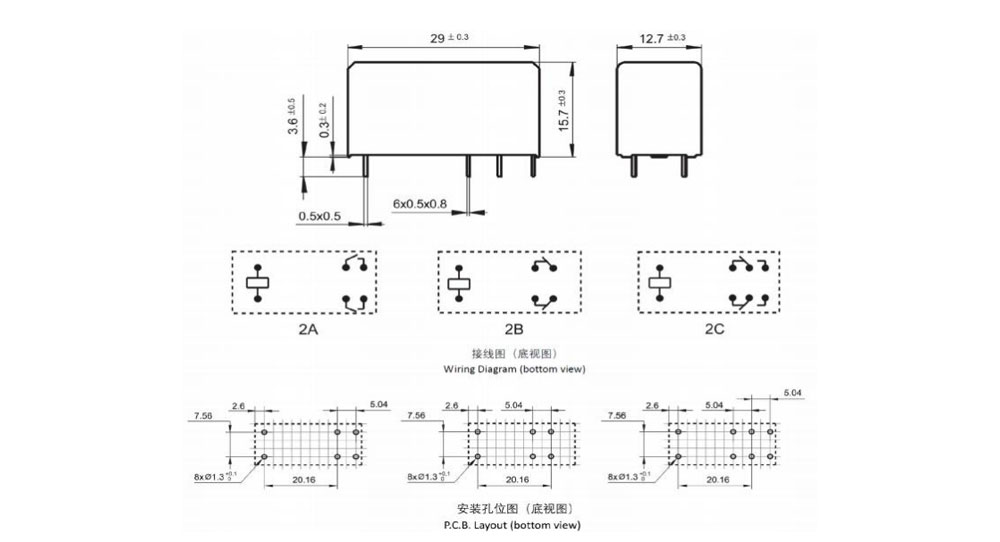

Dimensão do contorno, Diagrama de fiação, Layout da PCB (Unidade:mm)

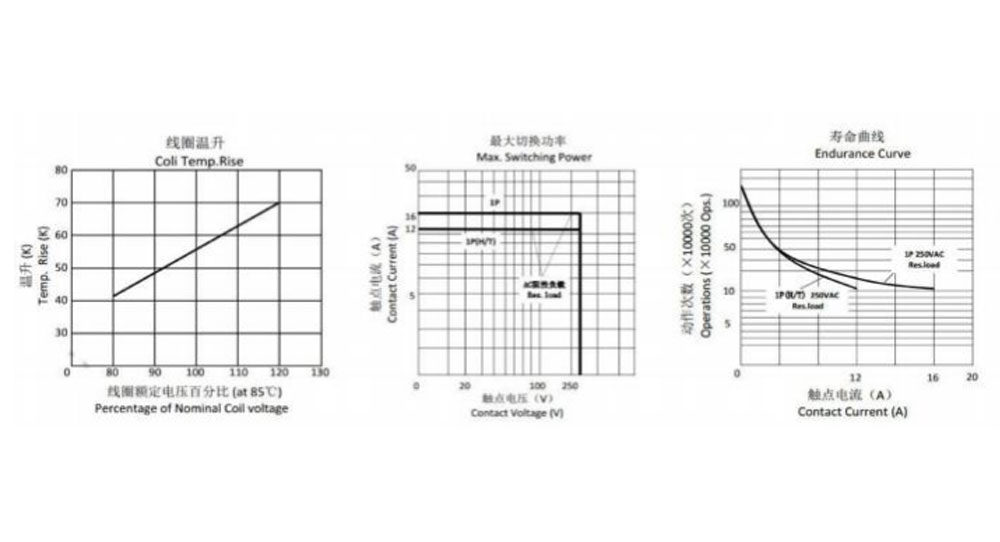

Curvas Características
Informações sobre pedidos
CY115F - 2 - C - 12VDC - B - D - T - XX
1 2 3 4 5 6 7 8
1: Tipo: CY115F
2: Número de pólos: 2-2 pólos
3: Acordo de Contato: Formulário A A ; Formulário B B ; Formulário C C
4: Tensão Nominal: 5,6,9,12,18,24,48VCC
5: Cor do gabinete : B-Preto
6: Potência da bobina: D-0,4W
7: Construção protetora: à prova de S-Flux,
Tipo SH-selado lavável
8: Parâmetro especial: tipo Nil-Standard
Letra ou número - Requisito especial
Relés à prova de fluxo não podem ser usados em ambientes com poluentes como H2S, SO2, NO2, poeira, etc.
A limpeza com água ou o processo de superfície não são sugeridos depois que os relés à prova de fluxo são montados no PCB.
Isenção de responsabilidade: a especificação é apenas para referência. As especificações estão sujeitas a alterações sem aviso prévio.
Não foi possível avaliar todo o desempenho e todos os parâmetros de todos os aplicativos possíveis. Assim, os usuários devem estar na posição certa para escolher
produto adequado para sua própria aplicação. Para relés selados, após a instalação e limpeza do ventilador, abra o orifício de ventilação na caixa antes de usar. Se houver alguma dúvida , entre em contato com a Chengyuan para obter serviços técnicos. No entanto, é responsabilidade do usuário determinar qual produto deve ser usado.
