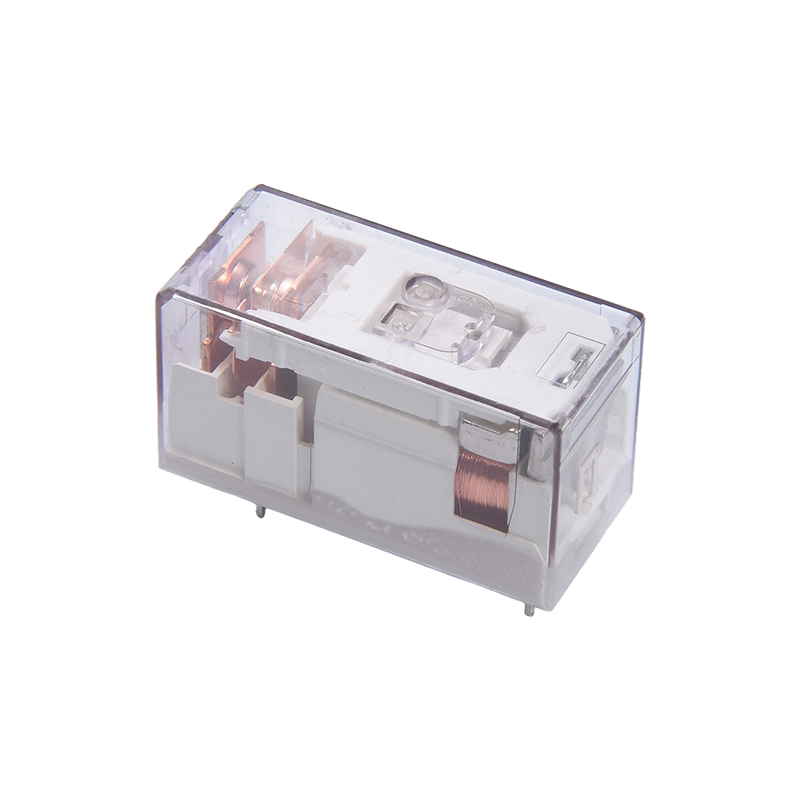

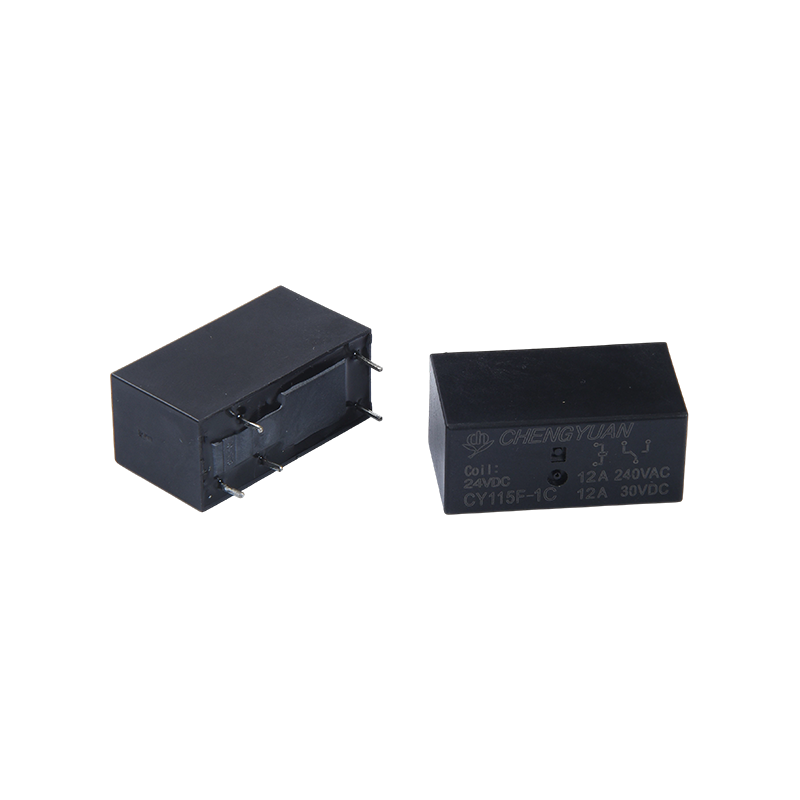

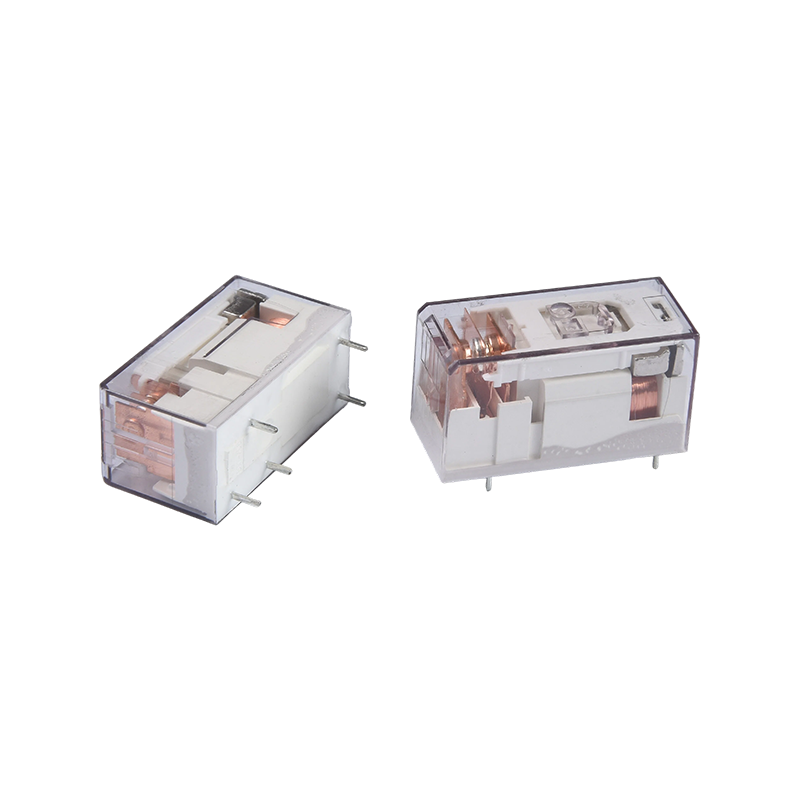

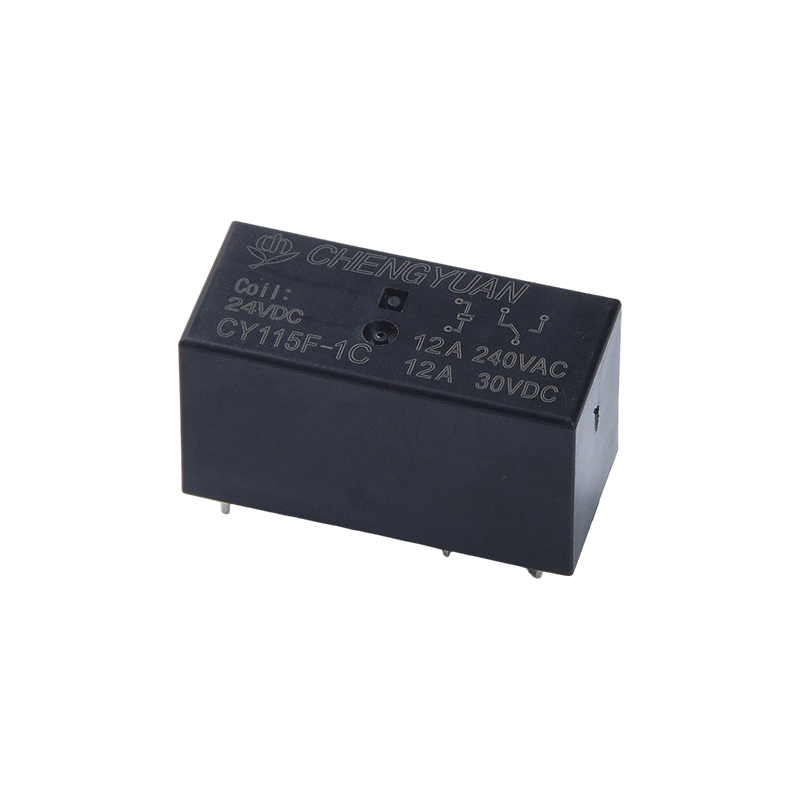

Vantagens do produto:
Alta carga, design compacto: alcança comutação de contato de 12A em um pequeno relé PCB, economizando espaço de instalação e adequado para layouts de placa de alta densidade.
Ampla compatibilidade de tensão da bobina: A bobina suporta uma ampla faixa de tensão de 3VDC a 230VAC/VDC, facilitando a integração direta com sistemas de diferentes tensões de controle sem conversão adicional.
Isolamento elétrico poderoso: A tensão suportável do contato à bobina é de até 5.000 V, suprimindo efetivamente a interferência e melhorando a segurança e a estabilidade do sistema.
Principais recursos:
Capacidade de contato: 12A @ 240VAC / 30VDC, atendendo às necessidades de controle de energia da maioria dos eletrodomésticos e equipamentos industriais.
Formulário de contato: Disponível em vários formatos de contato (como 1H, 1Z, etc.), suportando configurações de circuito normalmente aberto, normalmente fechado e de comutação para aplicações flexíveis.
Eficiência de condução: O consumo típico de energia da bobina é de 0,4 W, baixo consumo de energia e resposta sensível.

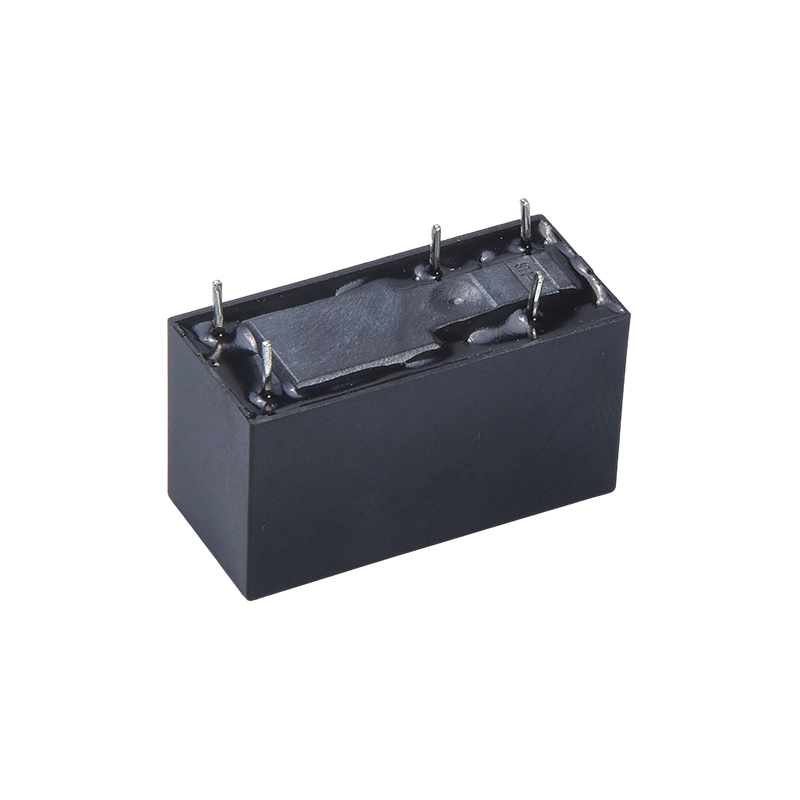

Design de pinos: Pinos PCB padrão de 5 pinos para fácil soldagem e instalação de produção automatizada.
Principais aplicações:
Automação Industrial: Utilizado em módulos de saída CLP, controladores de motores, drivers de válvulas solenóides e comutação de energia de equipamentos.
Controle Inteligente: Integrado em sistemas domésticos inteligentes para controlar cargas de alta potência, como ar condicionado, piso radiante, iluminação e cortinas elétricas.
Gerenciamento de energia: Aplicado em fontes de alimentação ininterruptas UPS, inversores solares, sistemas de armazenamento de energia e outros novos equipamentos de energia para controle de comutação de circuitos.
Isolamento do equipamento: Fornece isolamento elétrico entre a extremidade de controle e a extremidade de carga, protegendo os circuitos de controle de baixa tensão.
Dados de contato
| Tipo | CYF115F |
| Material de contato | Liga de prata |
| Resistência de contato | 100mΩ Máx. (em 1A 6 VCC) |
| Carga nominal (carga resistiva） | 12A 250 VCA |
| Máx. corrente de comutação | 12A |
| Máx. tensão de comutação | 277 VCA |
| Máx. comutação de energia | 3342VA |
| Min. carga de comutação | 6V 1A |
| Características |
| Tempo de operação (na tensão nominal da bobina) | 15ms Máx. (Sem diodo) |
| Hora de lançamento | 5 ms máx. ( Sem diodo) |
| Resistência de isolamento | Min. 1000MΩ (a 500 VCC) |
| Rigidez dielétrica | Entre contatos abertos: 1000 VCA, 50/60 Hz por 1 minuto |
| Entre a bobina e o contato: 5000 VCA, 50/60 Hz por 1min |
| Resistência à vibração | Destrutivo | 10-55 Hz, com amplitude dupla de 1,5 mm |
| Funcional | 10-55 Hz, com amplitude dupla de 1,5 mm |
| Resistência ao choque | Funcional | 10G mín. |
| Destrutivo | 100 G mín. |
| Resistência | Resistência mecânica (10.800ops./h) | 1.000.000 operações (à temperatura ambiente) |
| Resistência elétrica (360ops./h) | 100.000 operações (à temperatura ambiente) |
| Temperatura ambiente | -40℃~ 85℃(sem condensação) |
| Peso | Aprox. 13,5g |
| Dados da bobina (a 20°C) |
| Nominal tensão (VDC) | Nominal operando atual ±10%(mA) | Resistência da bobina ±10%(Ω) | Operação nominal poder | Tensão de operação (Máx.) | Tensão de liberação (Mín.) | Máx. tensão permitida |
| 5 | 80.00 | 62.5 | Aproximadamente 0,4 W | 75% do nominal tensão | 5% do nominal tensão | 130% da tensão nominal |
| 6 | 66.67 | 90 |
| 9 | 44.44 | 202.5 |
| 12 | 33.33 | 360 |
| 18 | 22.22 | 810 |
| 24 | 16.67 | 1440 |
| 48 | 8.33 | 5760 |
Os dados mostrados acima são valores iniciais. Não aplique a tensão máxima permitida na bobina por mais de 10 minutos para evitar o superaquecimento da bobina.

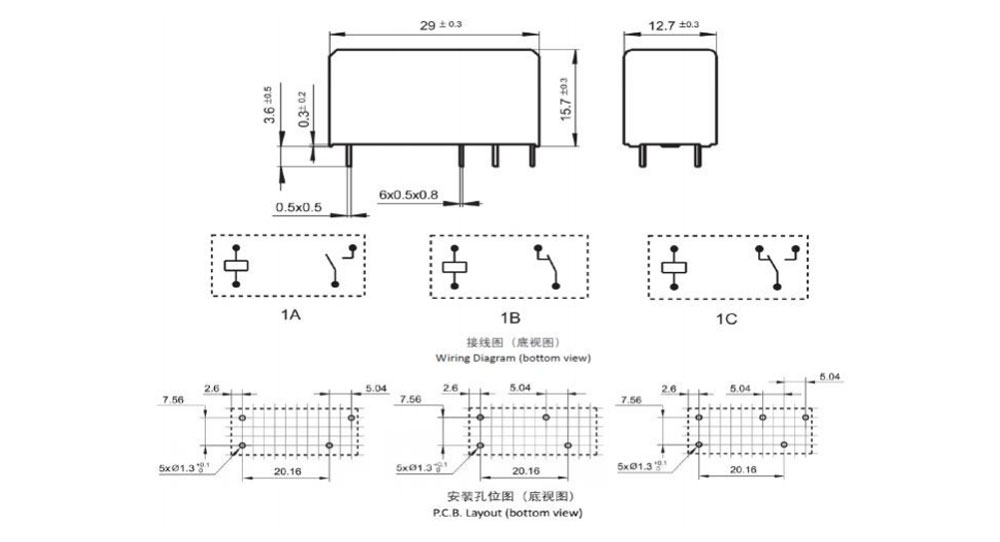

Dimensão do contorno, Diagrama de fiação, Layout da PCB (Unidade:mm)

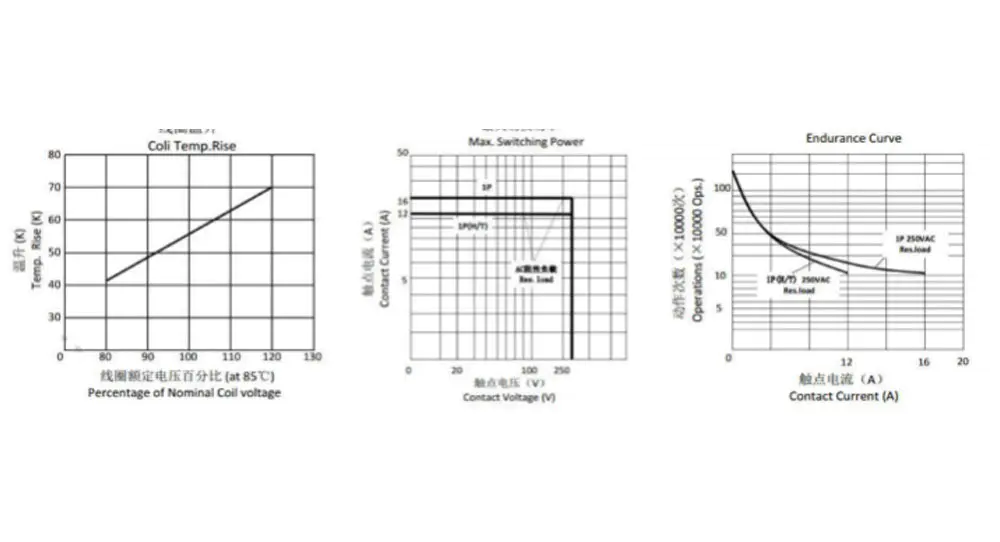

Curva Característica
Informações sobre pedidos
CY115F - 1 - C - 12VDC - B - D - T - XX
1 2 3 4 5 6 7 8
1: Tipo:CY115F
2: Número de pólos: 1-1 pólo
3: Acordo de contato: Formulário A ; B-Formulário B ; C-Formulário C
4: Tensão nominal: 5,6,9,12,18,24,48VCC
5: Cor do gabinete: B-Preto
6: Potência da bobina: D-0,4W
7: Construção protetora: à prova de S-Flux,
Lavável tipo SH-selado
8: Parâmetro especial: tipo Nil-Standard
Letra ou número - Requisito especial
Os relés à prova de fluxo não podem ser usados em ambientes com poluentes como H2S, SO2, NO2, poeira, etc.
A limpeza com água ou o processamento da superfície não são sugeridos após a montagem dos relés à prova de fluxo na PCB.
Isenção de responsabilidade: a especificação é apenas para referência. As especificações estão sujeitas a alterações sem aviso prévio.
Não conseguimos avaliar todo o desempenho e todos os parâmetros para todas as aplicações possíveis. Assim, os usuários devem estar na posição certa para escolher
produto adequado para sua própria aplicação. Para relés selados, após a instalação e limpeza, abra o orifício de ventilação da caixa antes de usar. Se houver alguma dúvida, entre em contato com Chengyuan para serviços técnicos. No entanto, é responsabilidade do usuário determinar qual produto deve ser utilizado.
