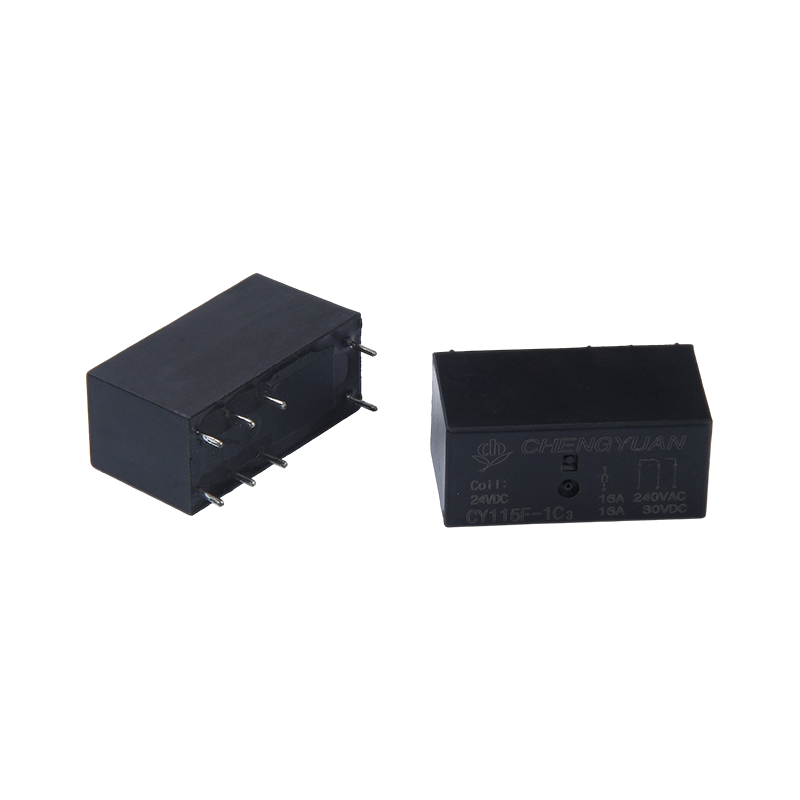

I. Vantagens
1. Adaptabilidade de alta carga: Uma capacidade de comutação de contato de alta corrente de 16A permite o acionamento direto de cargas de média a alta potência sem a necessidade de circuitos de amplificação adicionais.
2. Forte adaptabilidade ambiental: A resistência de alta tensão lida com flutuações de tensão em ambientes complexos de rede elétrica, reduzindo o risco de quebra.
3. Alta versatilidade: ampla faixa de tensão da bobina e embalagem PCB padrão garantem compatibilidade com vários designs de equipamentos da indústria, aumentando a reutilização do produto.

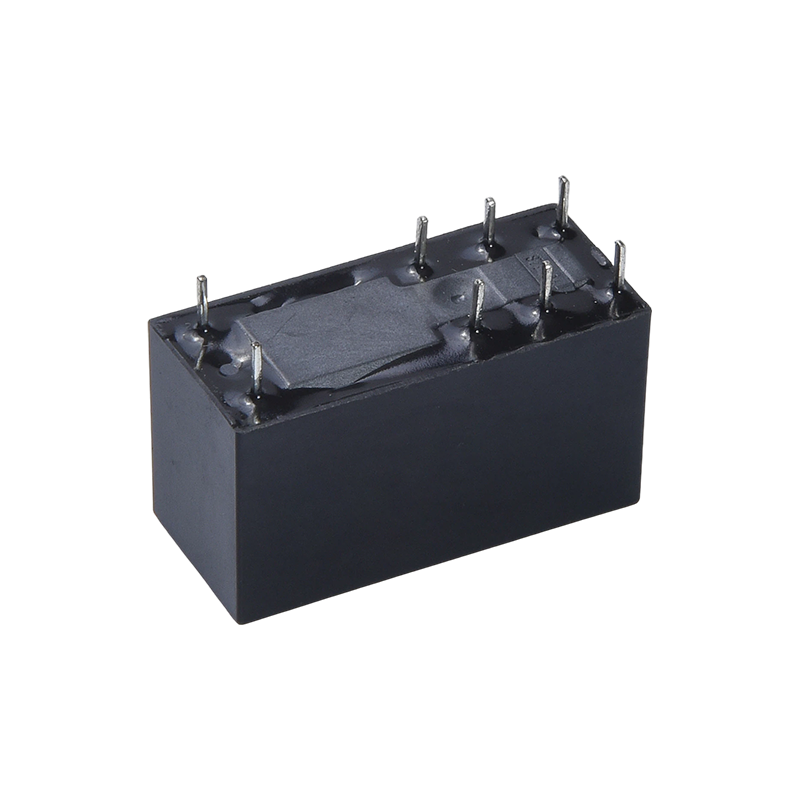

II. Estrutura do produto e recursos de instalação
1. Especificações de embalagem: Usa um pacote PCB de 8 pinos com um layout de pinos razoável, facilitando a soldagem automatizada e a montagem em massa;
2. Design compacto: O tamanho compacto atende às necessidades de instalação densa de equipamentos internos, economizando espaço na placa PCB e contribuindo para a miniaturização do produto.
3. Tipo de estrutura: A estrutura SPDT (Single-Pole Double-Throw) fornece uma lógica de comutação clara, adaptando-se a várias necessidades de comutação de circuitos.
III. Cenários de aplicação aplicáveis
1. Controle Industrial: Adequado para controle de motor, acionamento de contator e comutação de circuito em equipamentos de automação industrial;
2. Eletrodomésticos: Adequado para controle de energia e comutação de carga em eletrodomésticos de alta potência, como condicionadores de ar, máquinas de lavar e geladeiras;
3. Equipamento de segurança e energia: Aplicável ao controle de comutação em sistemas de monitoramento de segurança, fontes de alimentação UPS e conversão de circuito inversor;
4. Eletrônica Automotiva: Pode ser usada para controle de carga de aparelhos elétricos auxiliares em automóveis (requer correspondência com as especificações de tensão correspondentes).
Dados de contato
| Tipo | CY115F |
| Material de contato | Liga de prata |
| Resistência ao contato | 100mΩ Máx. (em 1A 6 VCC) |
| Carga avaliada (carga resistiva） | 16A 250 VCA |
| Máx. comutação de corrente | 16A |
| Máx. tensão de comutação | 277 VCA |
| Máx. comutação de energia | 4432VA |
| Min. comutação de carga | 6V 1A |
| Características |
| Tempo de operação (na tensão nominal da bobina) | 15ms Máx. (Sem diodo) |
| Hora de lançamento | 5 ms máx. ( Sem diodo) |
| Resistência de isolamento | Min. 1000MΩ (a 500 VCC) |
| Rigidez dielétrica | Entre contatos abertos: 1000 VCA, 50/60 Hz por 1 minuto |
| Entre a bobina e o contato: 5000 VCA, 50/60 Hz por 1min |
| Resistência à vibração | Destrutivo | 10-55 Hz, com amplitude dupla de 1,5 mm |
| Funcional | 10-55 Hz, com amplitude dupla de 1,5 mm |
| Resistência ao choque | Funcional | 10G mín. |
| Destrutivo | 100 G mín. |
| Resistência | Resistência mecânica (10.800ops./h) | 1.000.000 operações (à temperatura ambiente) |
| Resistência elétrica (360ops./h) | 100.000 operações (à temperatura ambiente) |
| Temperatura ambiente | -40℃~ 85℃( sem condensação) |
| Peso | Aprox. 13,5g |
| Nominal tensão (VDC) | Nominal operando atual ±10%(mA) | Resistência da bobina ±10%(Ω) | Operação nominal Flor | Tensão de operação (Máx.) | Tensão de liberação (Mín.) | Máx. tensão permitida |
| 5 | 80.00 | 62.5 | Aproximadamente 0,4 W | 75% do nominal tensão | 5% do nominal tensão | 130% da tensão nominal |
| 6 | 66.67 | 90 |
| 9 | 44.44 | 202.5 |
| 12 | 33.33 | 360 |
| 18 | 22.22 | 810 |
| 24 | 16.67 | 1440 |
| 48 | 8.33 | 5760 |
Os dados mostrados acima são valores iniciais. Não use a tensão máxima permitida da Apple na bobina por mais de 10 minutos para evitar o superaquecimento da bobina.

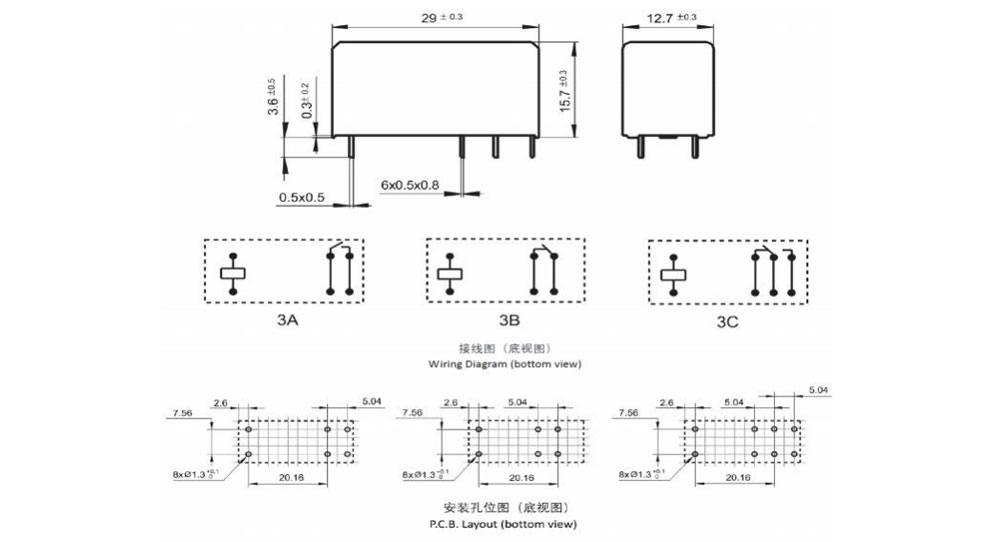

Dimensão do contorno, Diagrama de fiação, Layout da PCB (Unidade: mm)

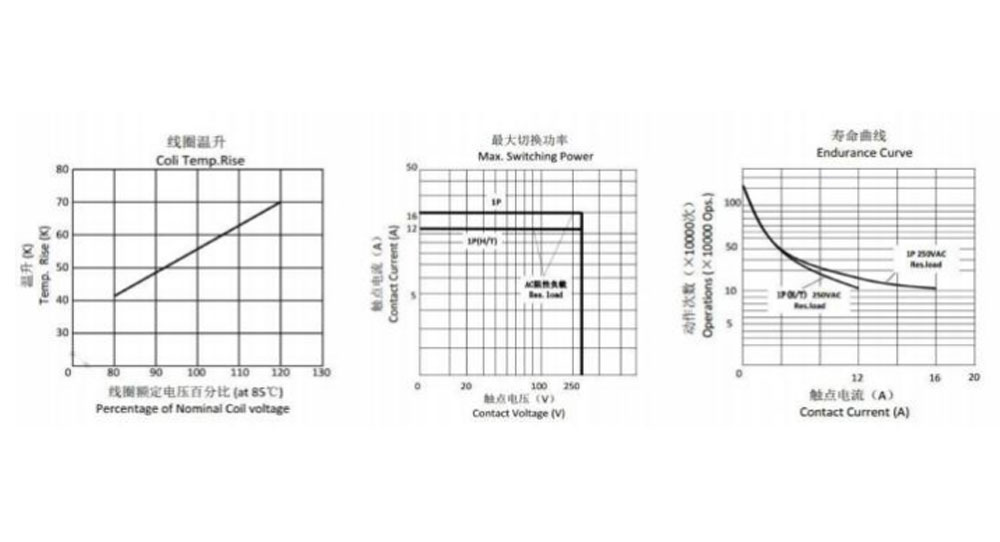

Curvas Características
Informações sobre pedidos
CY115F - 1 - C - 12VDC - B - D - T - XX
1 2 3 4 5 6 7 8
1: Tipo: CY115F
2: Número de pólos: 1-1 pólo
3: Acordo de Contato: Formulário A A ; Formulário B B ; Formulário C C
4: Tensão Nominal: 5,6,9,12,18,24,48VCC
5: Cor do gabinete: B-Preto
6: Potência da bobina: D-0,4W
7: Construção protetora: à prova de S-Flux,
SH- Tipo selado lavável
8: Parâmetro especial: tipo Nil-Standard
Letra ou número - Requisito especial
Relés à prova de fluxo não podem ser usados em ambientes com poluentes como H2S, SO2, NO2, poeira, etc.
A limpeza com água ou o processamento de superfície não são sugeridos após os relés à prova de fluxo serem montados na PCB.
Isenção de responsabilidade: a especificação serve apenas para referência. As especificações estão sujeitas a alterações sem aviso prévio.
Não foi possível avaliar todo o desempenho e todos os parâmetros de todas as aplicações possíveis. Assim, os usuários devem estar na posição correta para escolher
Produto adequado para sua própria aplicação. Para relés selados, após a instalação e limpeza, abra o orifício de ventilação na caixa antes de usar. Se houver alguma dúvida, entre em contato com a Chengyuan para obter serviços técnicos. No entanto, é responsabilidade do usuário determinar qual produto deve ser usado.
