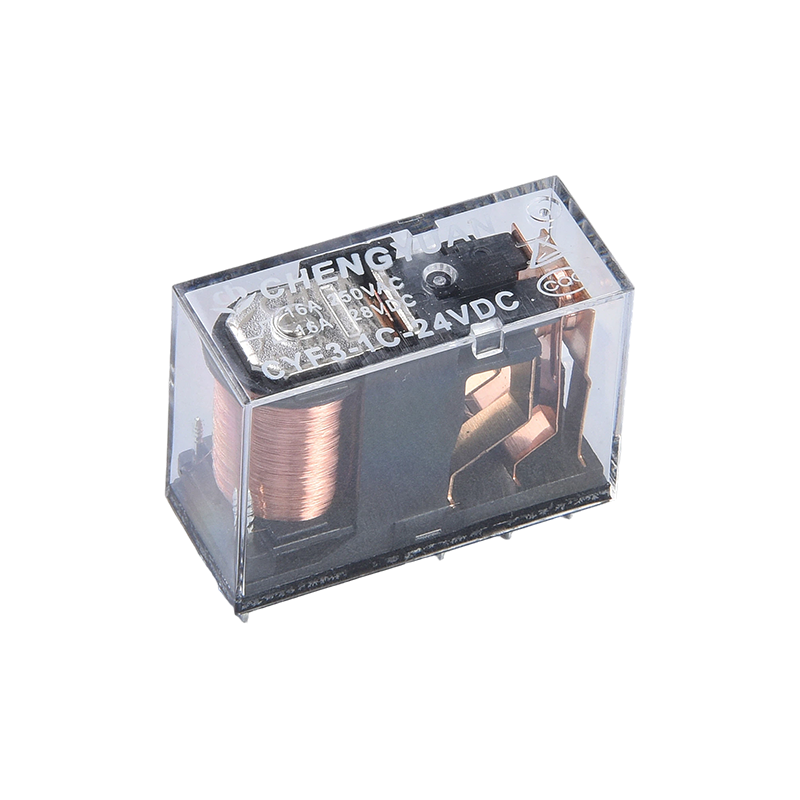

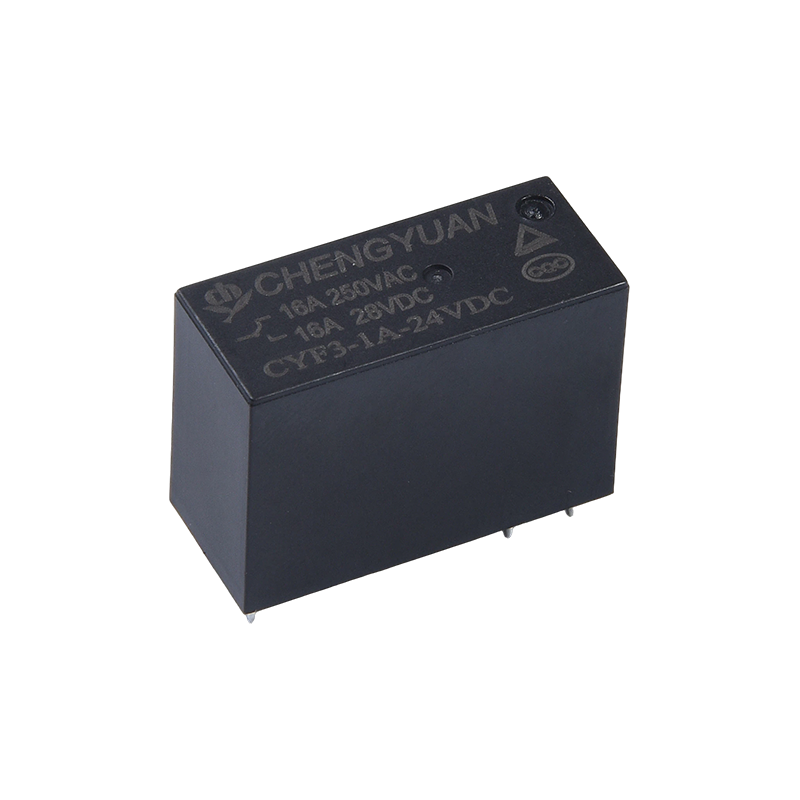

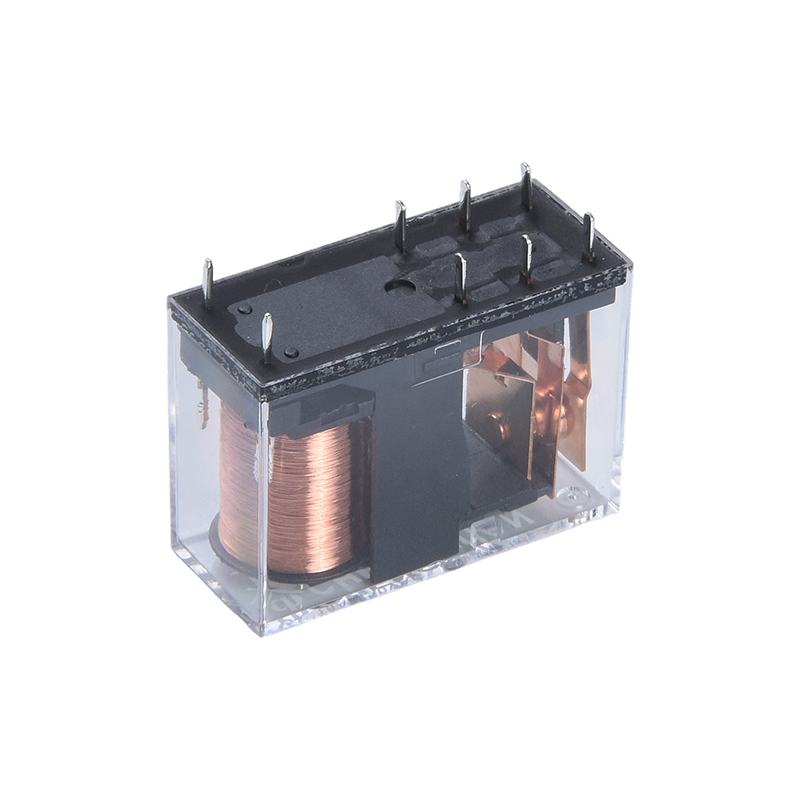

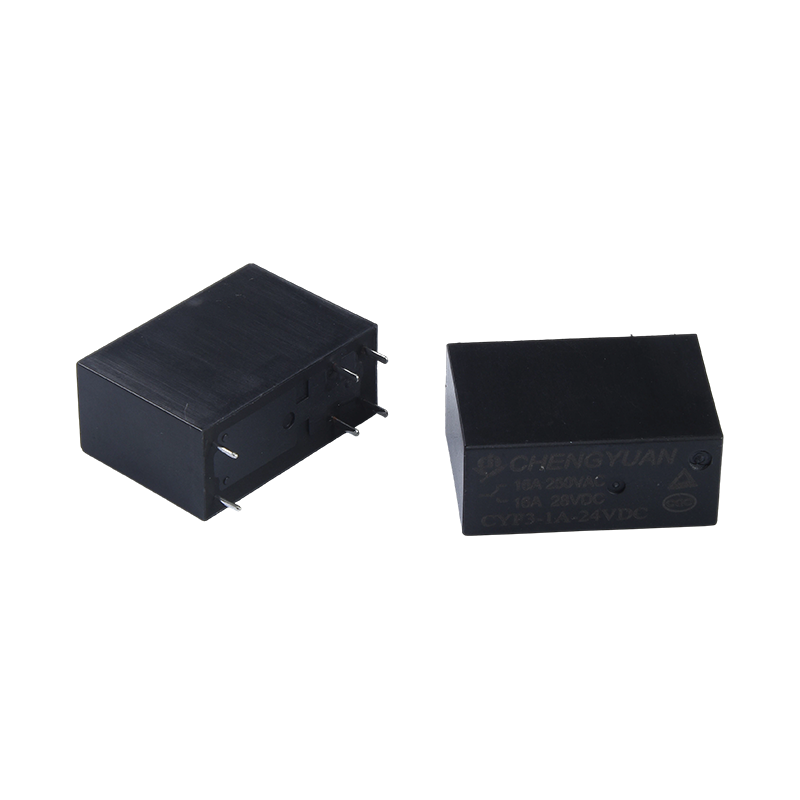

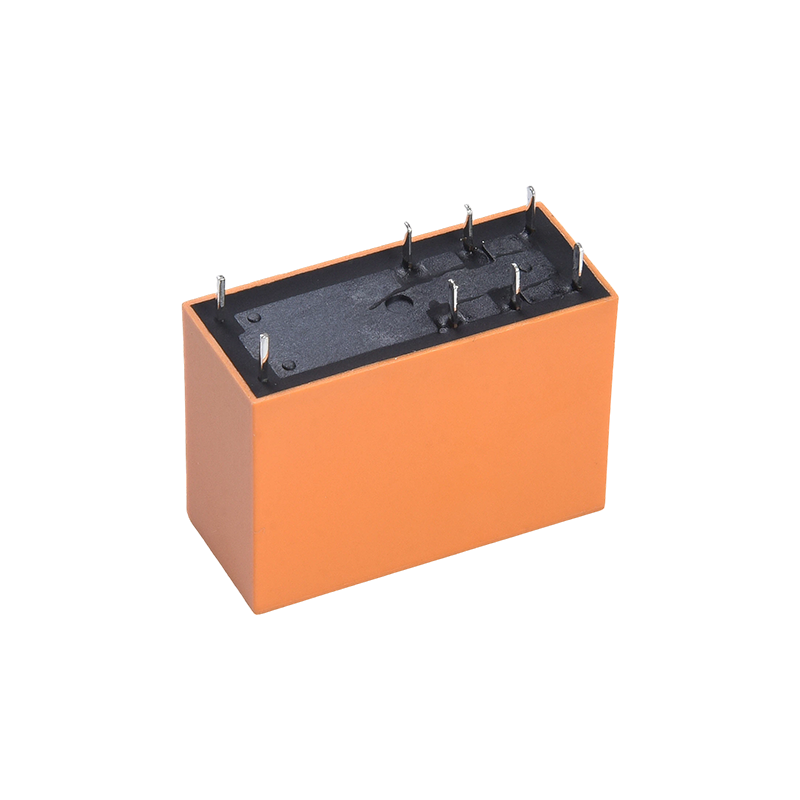

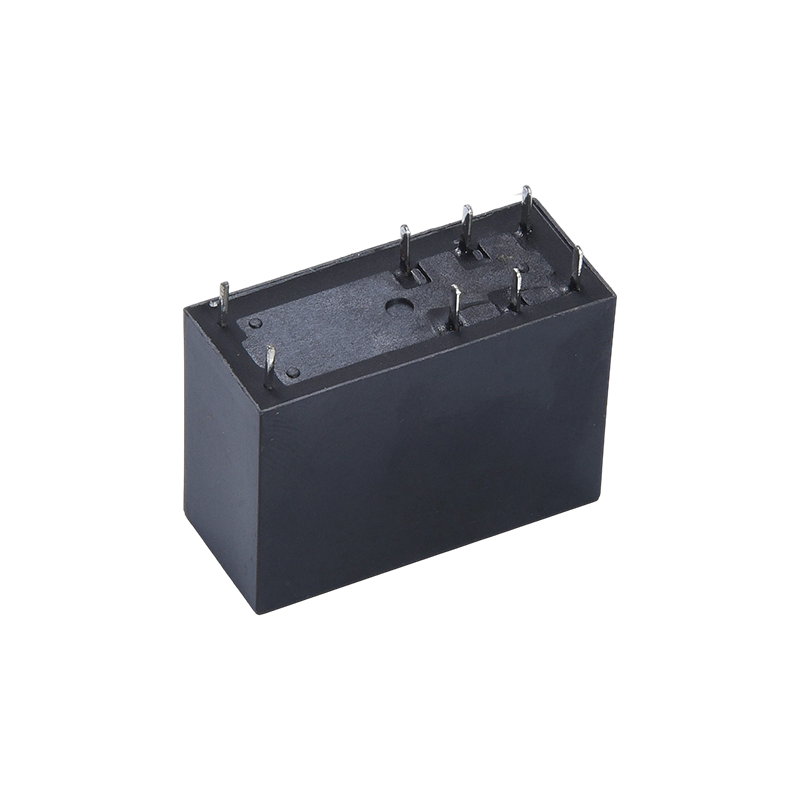

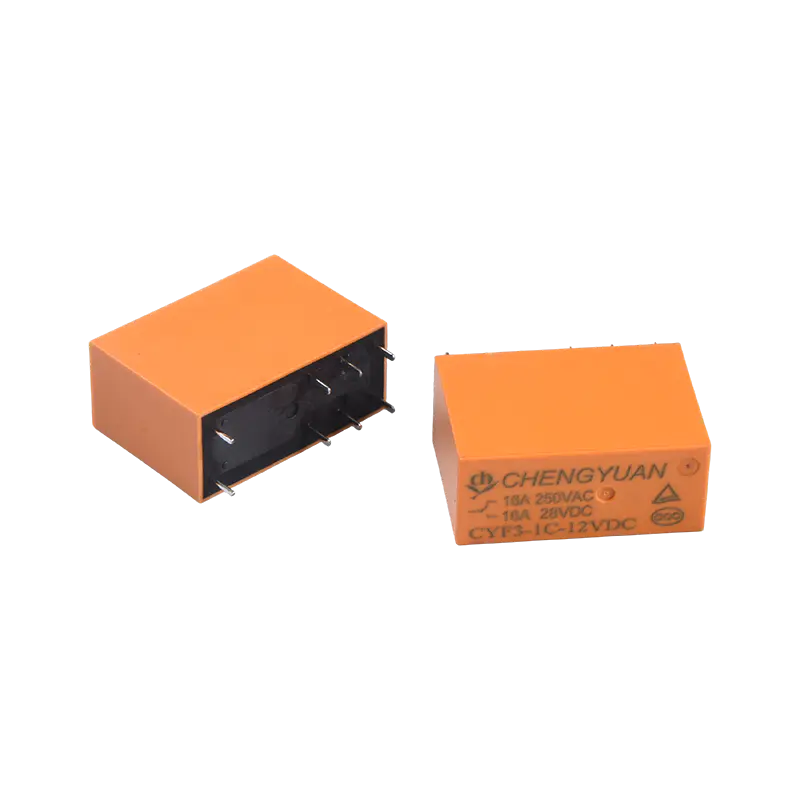

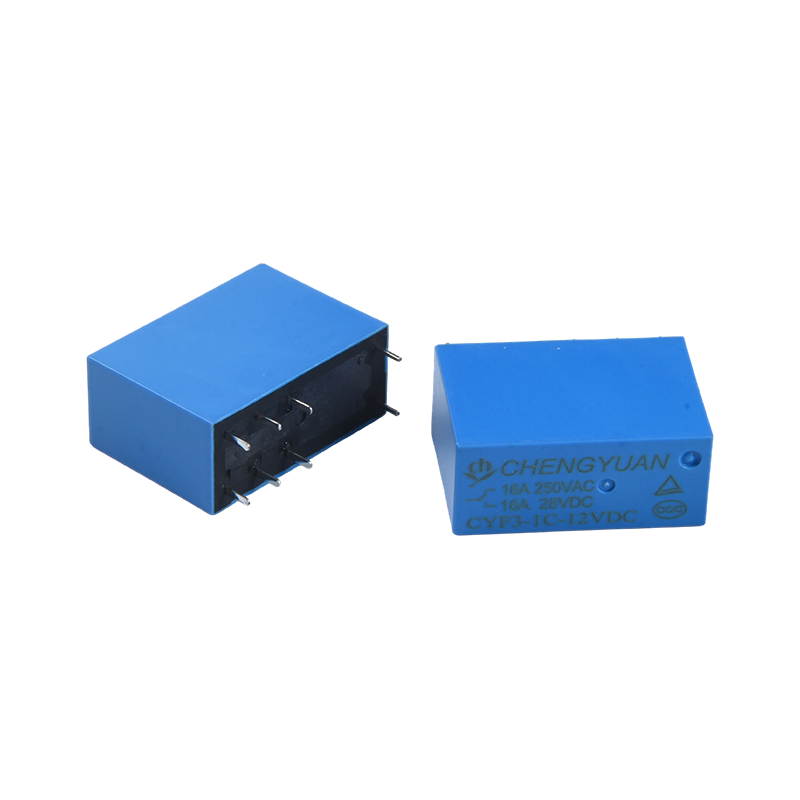

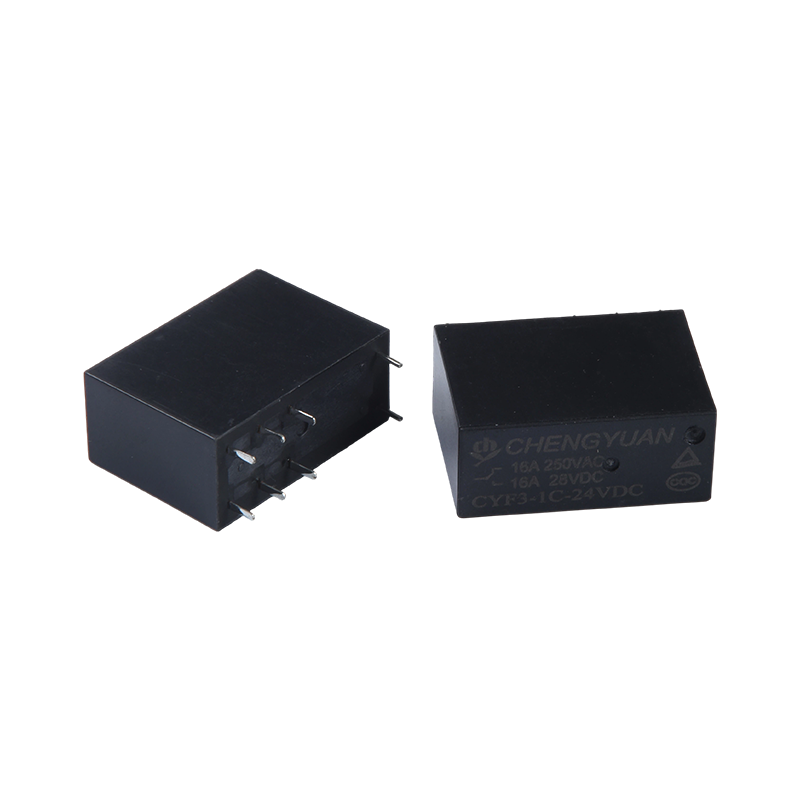

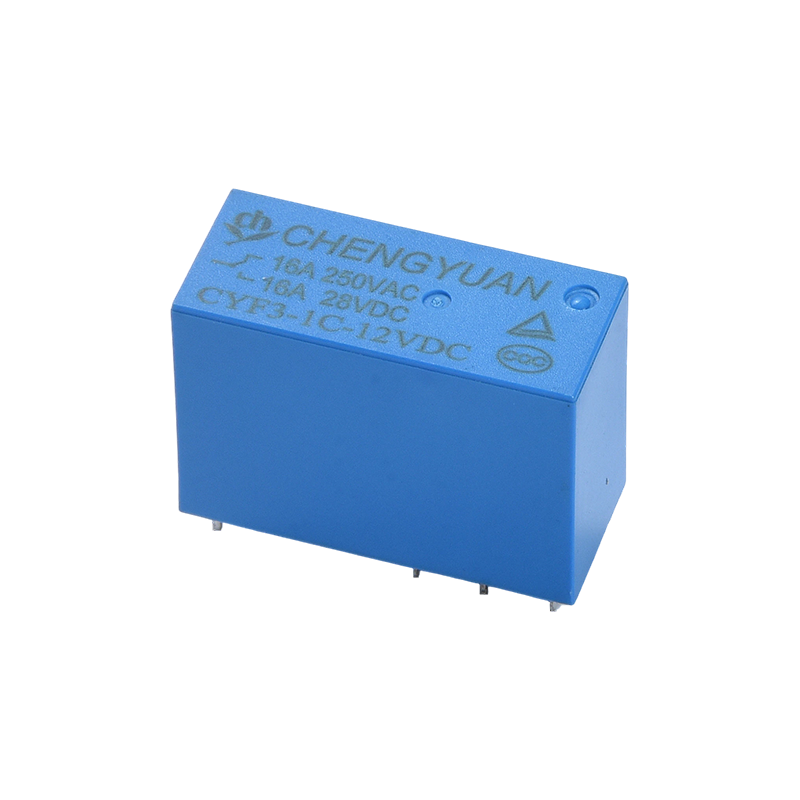

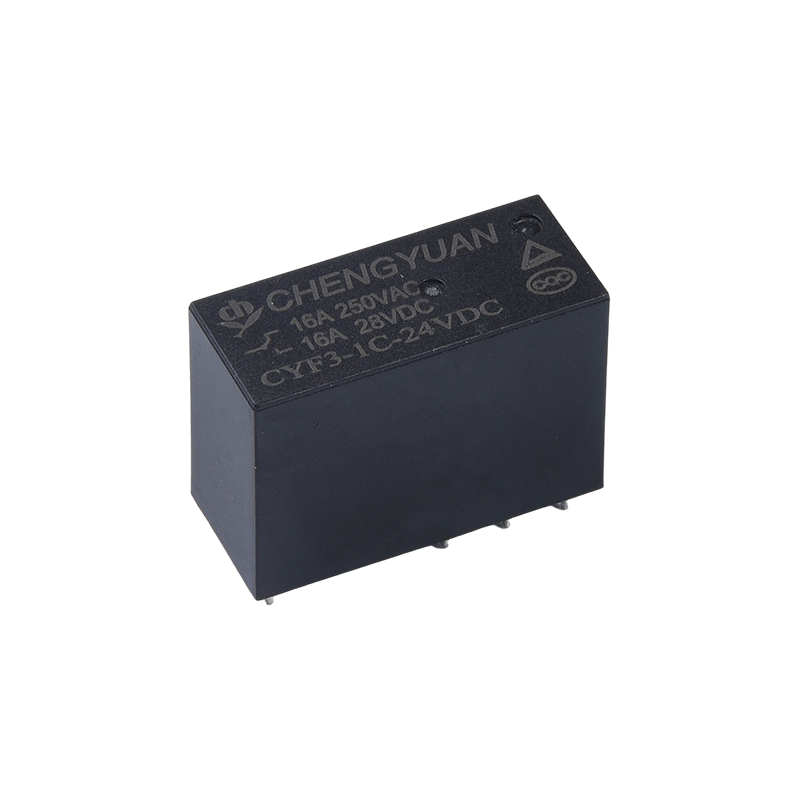

Detalhes do produto:
Alta carga e resistência dielétrica: Capacidade de comutação de contato de até 17 amperes, rigidez dielétrica de 5.000 volts entre bobina e contatos, adequada para ambientes de circuito de alta carga e alto isolamento.
Design Compacto: Tamanho pequeno, adequado para montagem em PCB de alta densidade, economizando espaço interno no equipamento.
Ampla gama de aplicações: Adequado para equipamentos de comunicação, sistemas de segurança, equipamentos de escritório e eletrodomésticos, como condicionadores de ar e fornos de micro-ondas. Também usado em automação industrial, fontes de alimentação UPS, sistemas elétricos de máquinas-ferramenta e controle de áudio.
Configuração de contato confiável: Fornece múltiplas opções de carga de contato, incluindo 2 conjuntos de 5A/8A e 1 conjunto de configurações de 10A, 12A e 16A, atendendo às necessidades de diferentes circuitos de controle automático.
Ambiente aplicável:
Ambiente Elétrico: Adequado para circuitos de controle de micropotência com comutação frequente de tensão de controle e corrente de carga.
Ambiente Físico: Pode ser instalado em layouts de PCB de alta densidade e com espaço limitado, comumente encontrados dentro de várias placas de controle elétrico.
Condições de operação: Adequado para a maioria dos ambientes internos de equipamentos elétricos e industriais, comumente encontrados em locais bem ventilados e sem vibrações severas.
Sistemas Compatíveis: Podem ser integrados em sistemas de controle automático, gerenciamento de energia e alarme de segurança para obter isolamento confiável de circuito e controle de comutação.
Dados de contato
| Tipo | CYF3 |
| Material de contato | Liga de prata |
| Resistência ao contato | 100mΩ Máx. (em 1A 16VCC) |
| Carga avaliada (carga resistiva） | 16A250VCA /17A 277VCA |
| Máx. comutação de corrente | 16A |
| Máx. tensão de comutação | 277 VCA |
| Máx. comutação de energia | 4709VA |
| Min. comutação de carga | 6V 1A |
| Características |
| Tempo de operação (na tensão nominal da bobina) | 15ms Máx. (Sem diodo) |
| Hora de lançamento | 5 ms máx. (Sem diodo) |
| Resistência de isolamento | Mínimo 1000MΩ (a 500 VCC) |
| Rigidez dielétrica | Entre contatos abertos: 1000 VCA, 50/60 Hz por 1 minuto |
| Entre a bobina e o contato: 5000 VCA, 50/60 Hz por 1min |
| Resistência à vibração | Destrutivo | 10-55 Hz, com amplitude dupla de 1,5 mm |
| Funcional | 10-55 Hz, com amplitude dupla de 1,5 mm |
| Resistência ao choque | Funcional | 10 G mín. |
| Destrutivo | 10 G mín. |
| Resistência | Resistência mecânica (10.800ops./h) | 1.000.000 operações (à temperatura ambiente) |
| Resistência elétrica (360ops./h) | 100.000 operações (à temperatura ambiente) |
| Temperatura ambiente | -40℃~ 85℃( sem condensação) |
| Peso | Aprox. 14g |
| Dados da bobina (a 20°C) |
| Nominal tensão (VDC) | Nominal operando atual ±10%(mA) | Resistência da bobina ±10%(Ω) | Operação nominal poder | Tensão de operação (Máx.) | Tensão de liberação (Mín.) | Máx. tensão permitida |
| 3 | 240 | 12.5 | Aproximadamente 0,72 W | 75% do nominal tensão | 5% do nominal tensão | 130% da tensão nominal |
| 5 | 144 | 35 |
| 6 | 120 | 50 |
| 9 | 80 | 113 |
| 12 | 60 | 200 |
| 18 | 40 | 450 |
| 24 | 30 | 800 |
| 48 | 15 | 3200 |
| 3 | 180 | 17 | Aproximadamente 0,54 W |
| 5 | 108 | 46 |
| 6 | 90 | 67 |
| 9 | 60 | 150 |
| 12 | 45 | 270 |
| 18 | 30 | 600 |
| 24 | 22.5 | 1067 |
| 48 | 11.25 | 4267 |
Os dados mostrados acima são valores iniciais. Não aplique tensão máxima permitida na bobina por mais de 10 minutos para evitar superaquecimento da bobina.

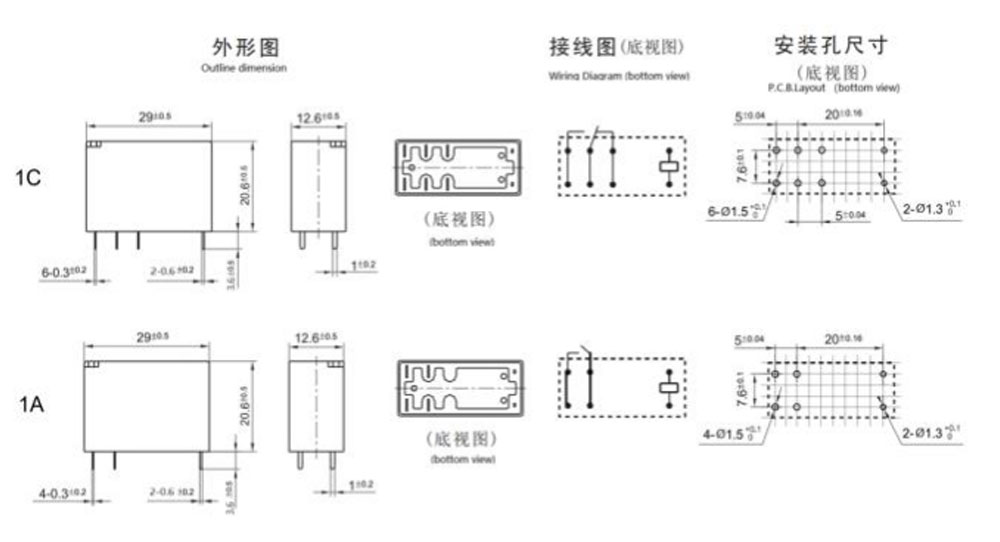

Dimensão do contorno, Diagrama de fiação, Layout da PCB (Unidade: mm)

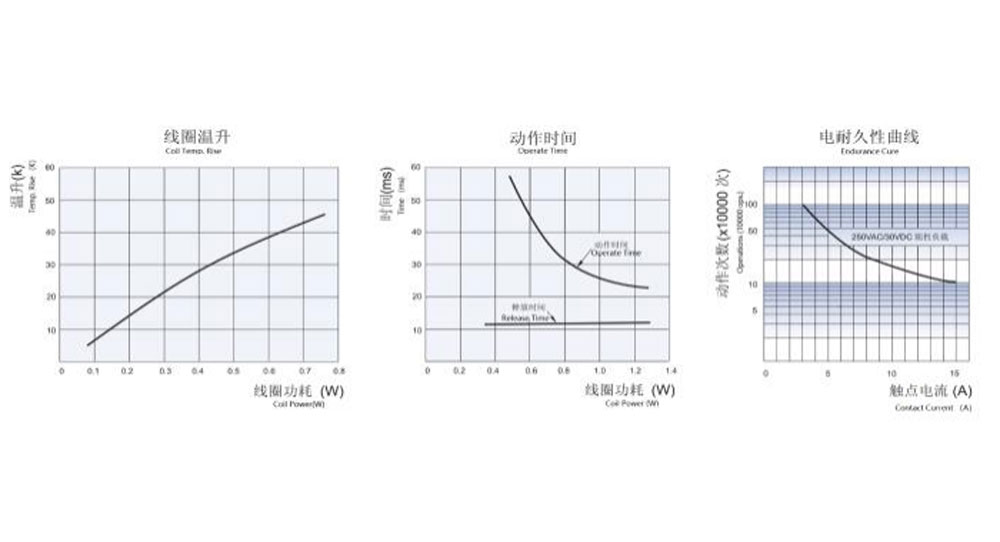

Curvas Características
Informações sobre pedidos
CYF3 - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8
1:Tipo:CYF3
2: Número de pólos: 1-1 pólo
3: Acordo de Contato: C De C ; H De A ; B De B
4: Tensão Nominal: 3,5,6,9,12,18,24,48VCC

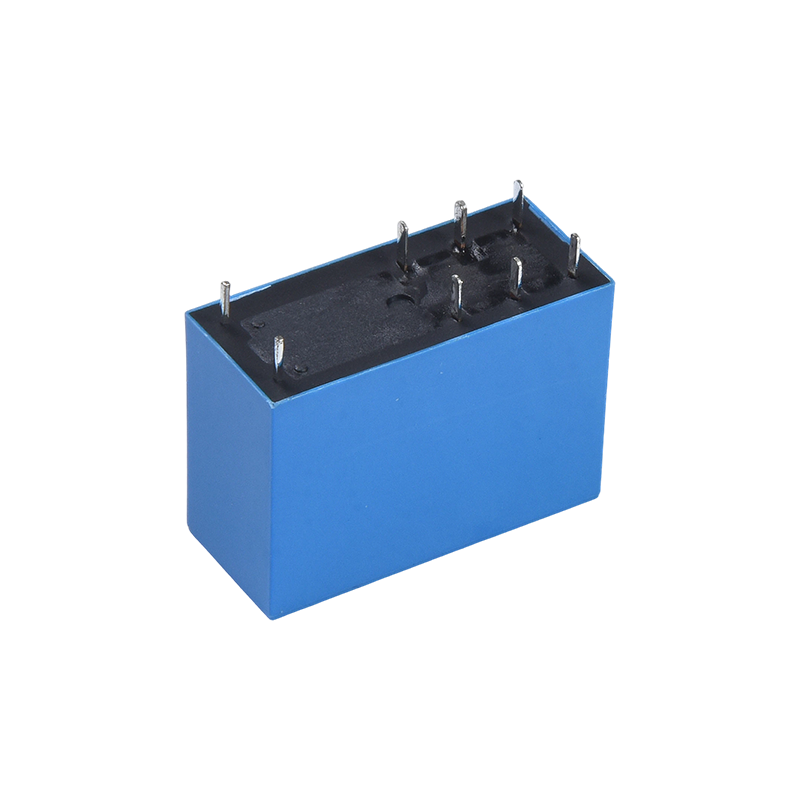

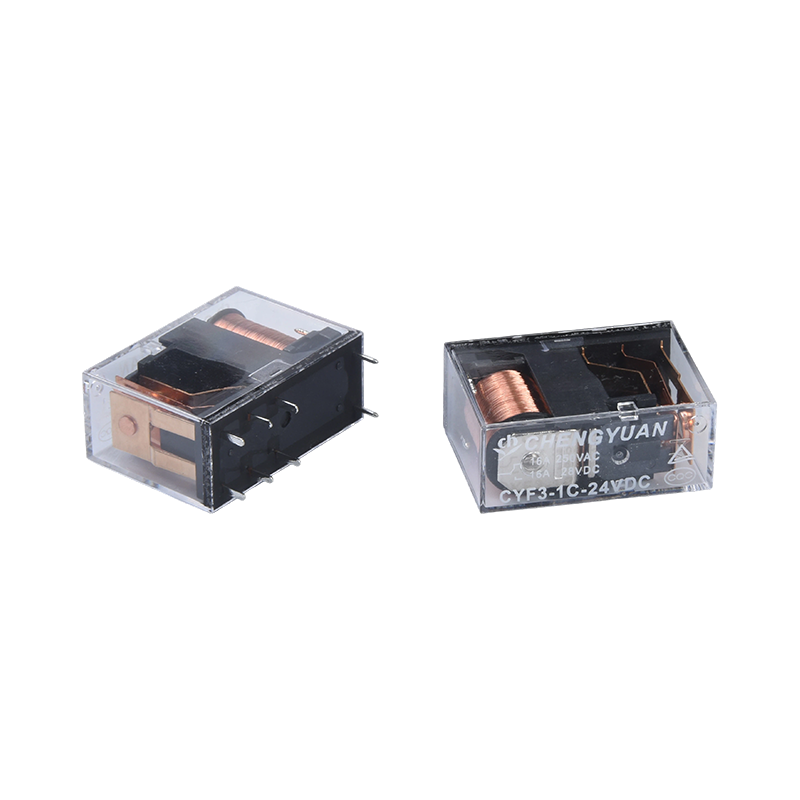

5: Cor do gabinete: T -Transparente, H-Preto, L-Azul
6: Potência da bobina: D-0,72W L-0,54W
7: Construção protetora: à prova de S-Flux,
Tipo SH-selado lavável
8: Parâmetro especial: tipo Nil-Standard
Letra ou número - Requisito especial
Os relés à prova de fluxo não podem ser usados em ambientes com poluentes como H2S, SO2, NO2, poeira, etc.
A limpeza com água ou o processamento da superfície não são sugeridos após a montagem dos relés à prova de fluxo na PCB.
Isenção de responsabilidade: a especificação é apenas para referência. As especificações estão sujeitas a alterações sem aviso prévio.
Não conseguimos avaliar todo o desempenho e todos os parâmetros para todas as aplicações possíveis. Assim, os usuários devem estar na posição certa para escolher
Produto adequado para aplicação própria. Para relés selados, após a instalação e limpeza, abra o orifício de ventilação da caixa antes de usar. Se houver alguma dúvida, entre em contato com Chengyuan para serviços técnicos. No entanto, é responsabilidade do usuário determinar qual produto deve ser utilizado.
