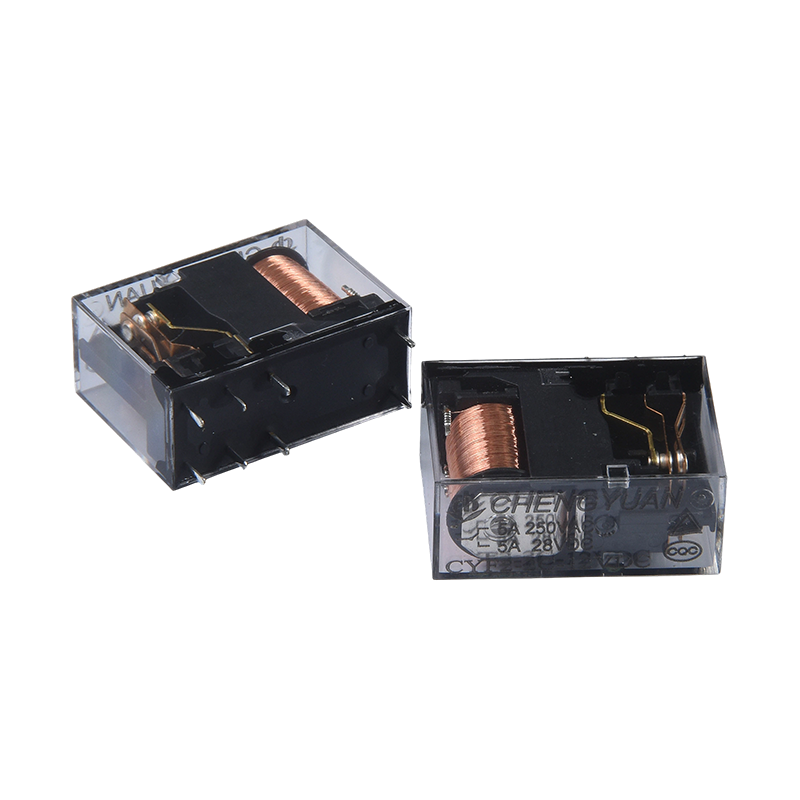

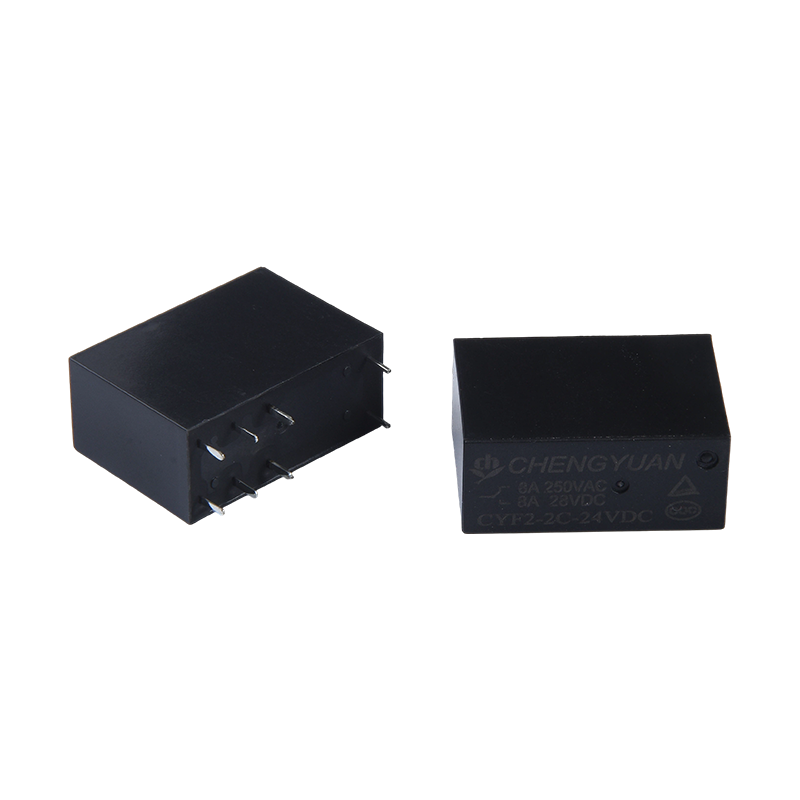

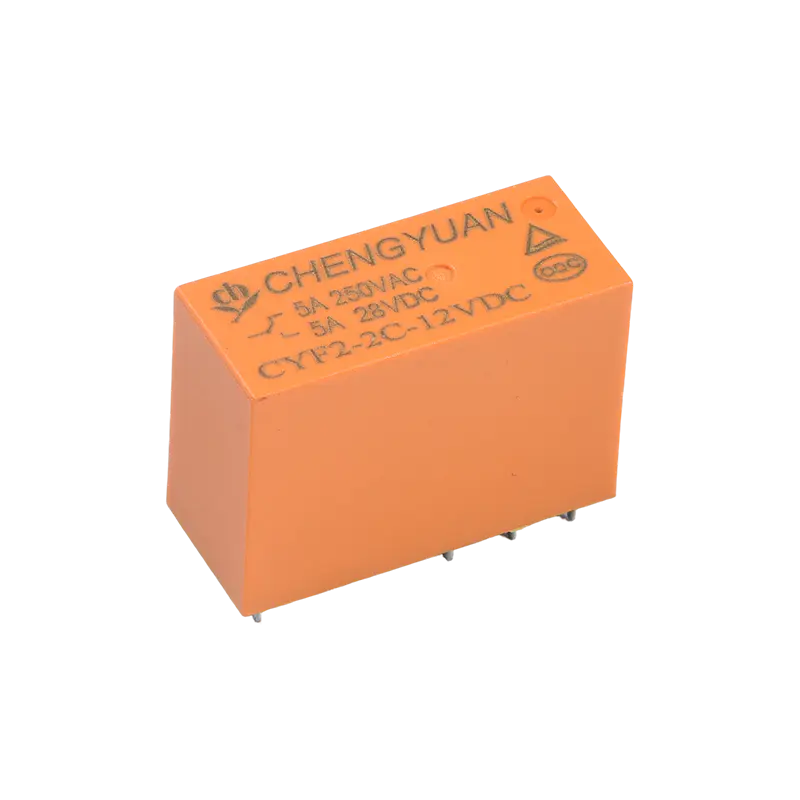

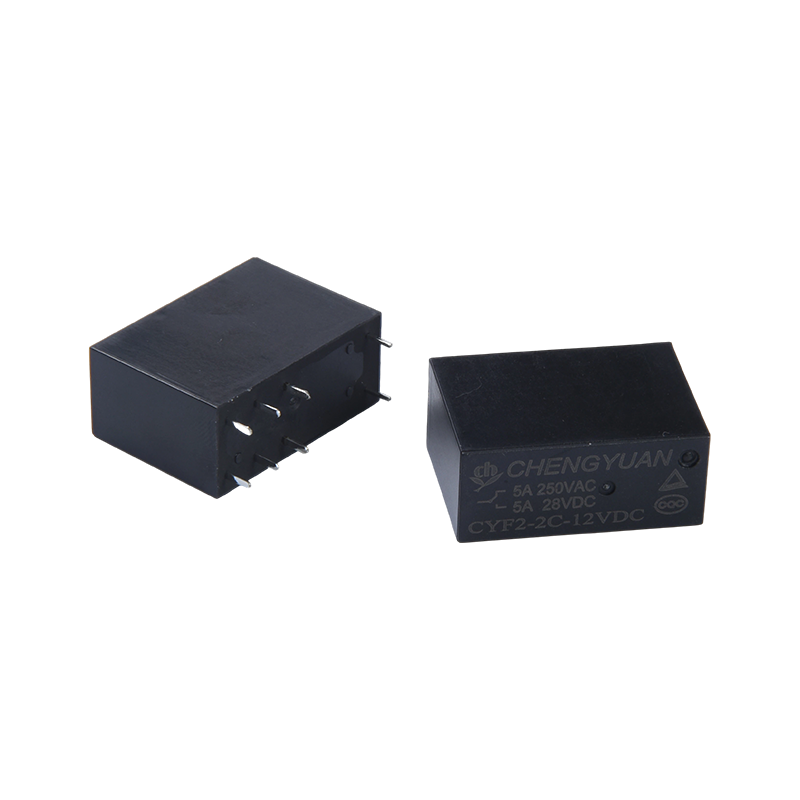

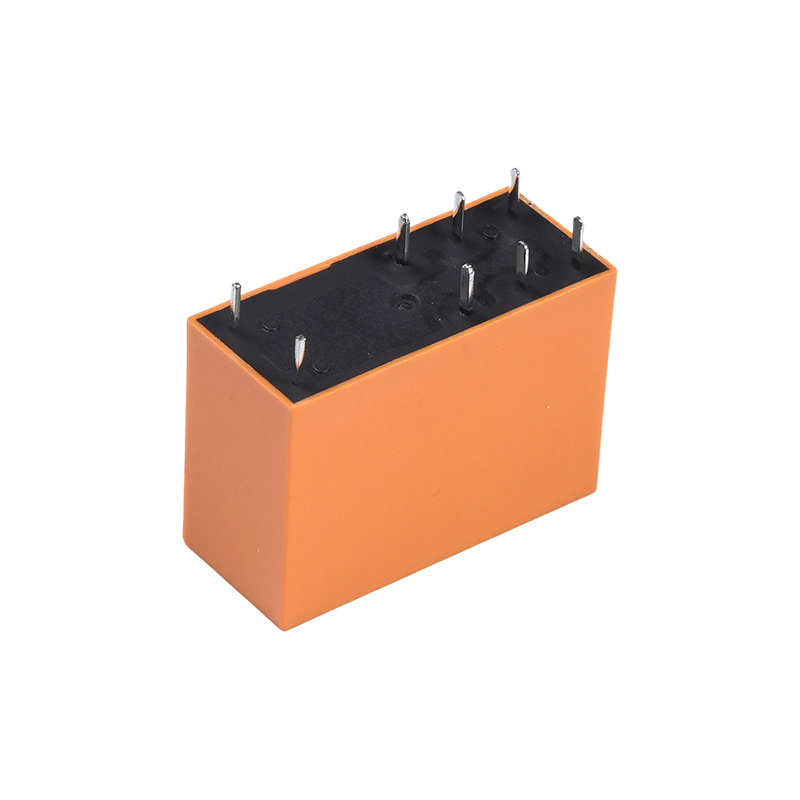

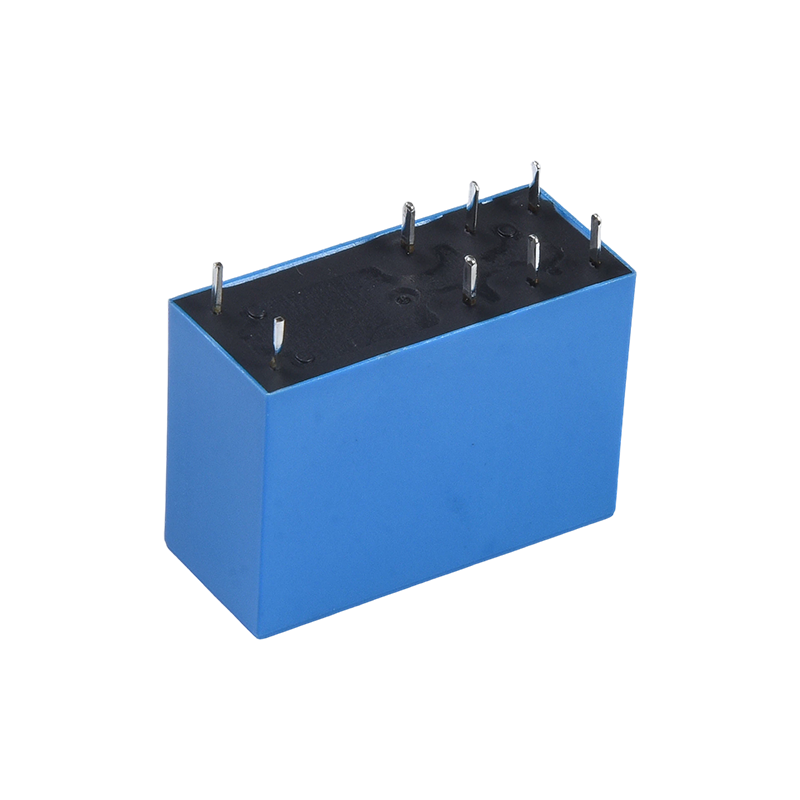

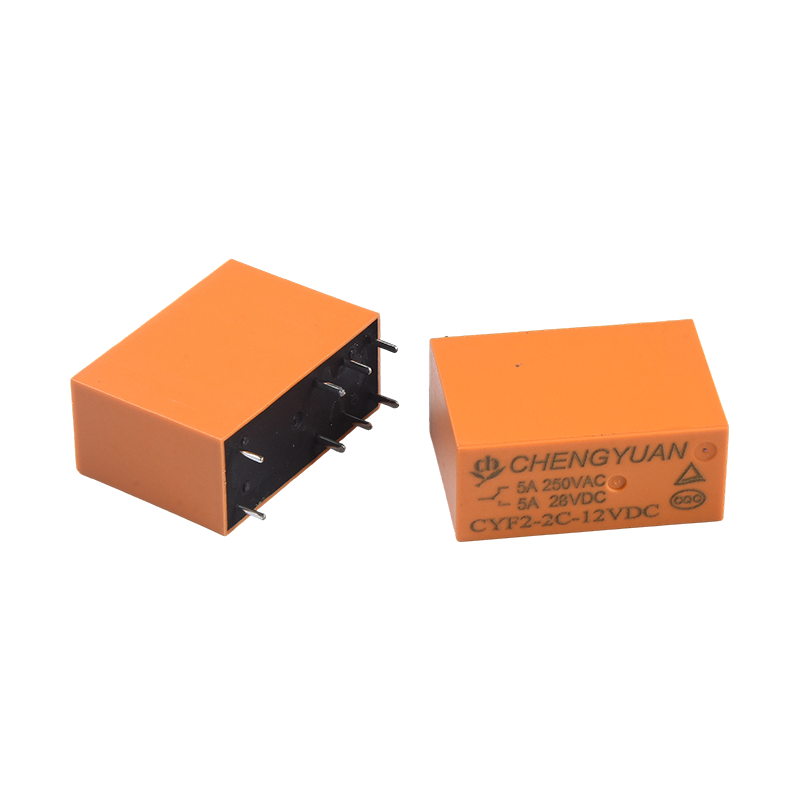

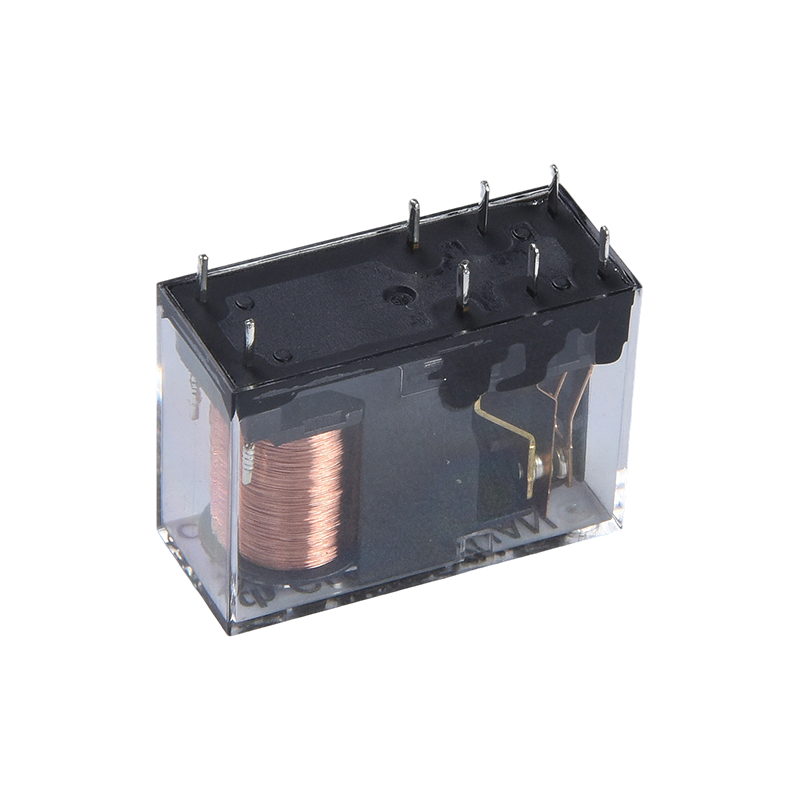

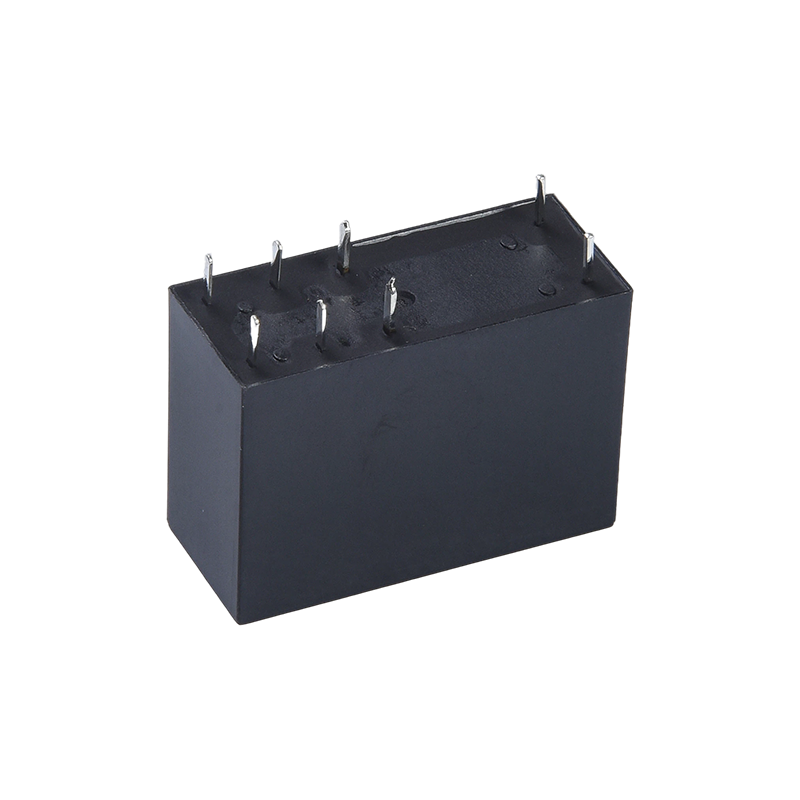

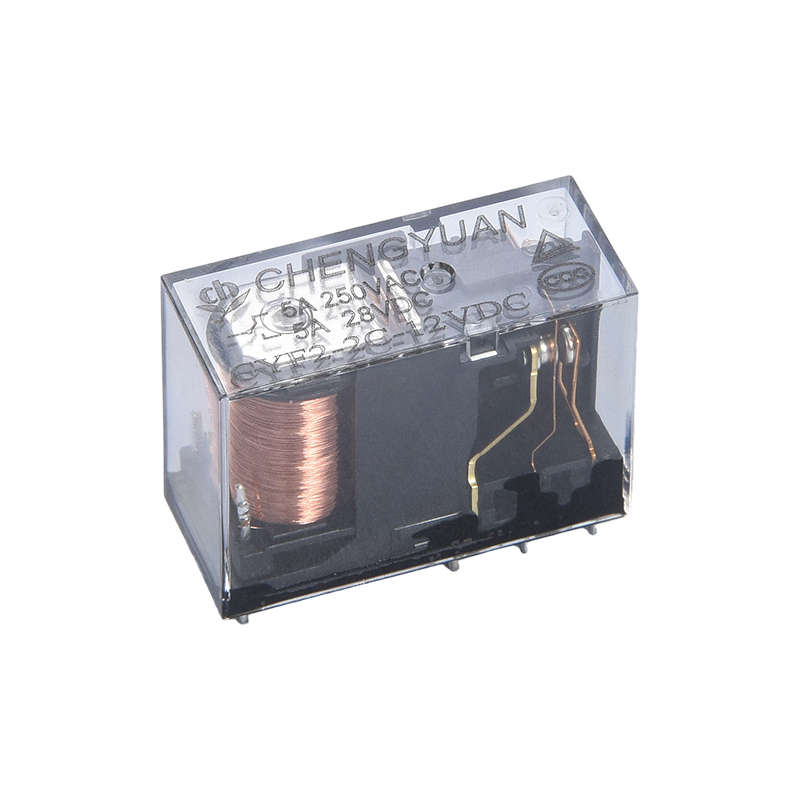

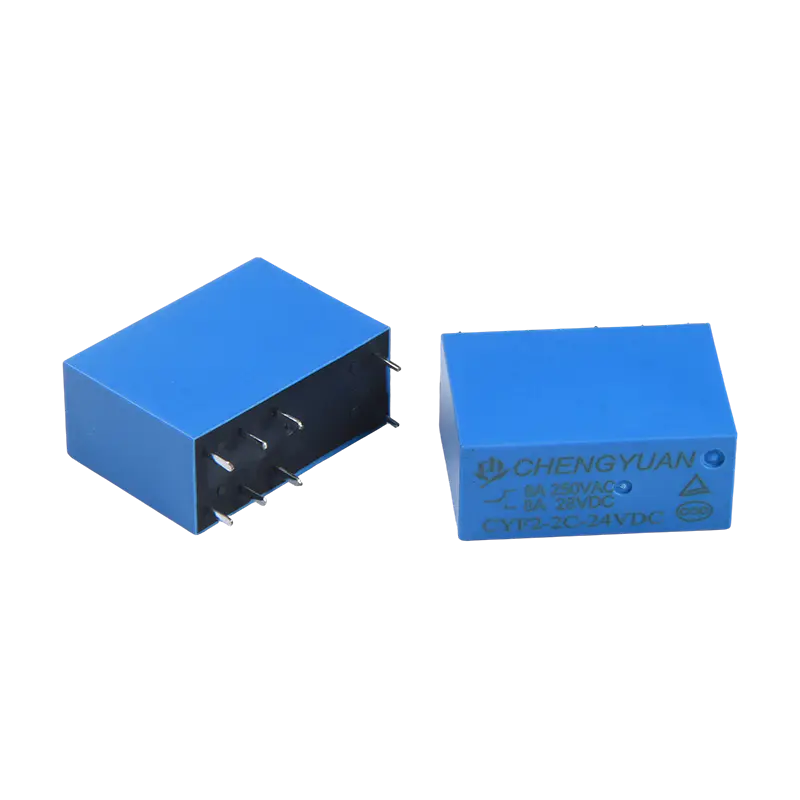

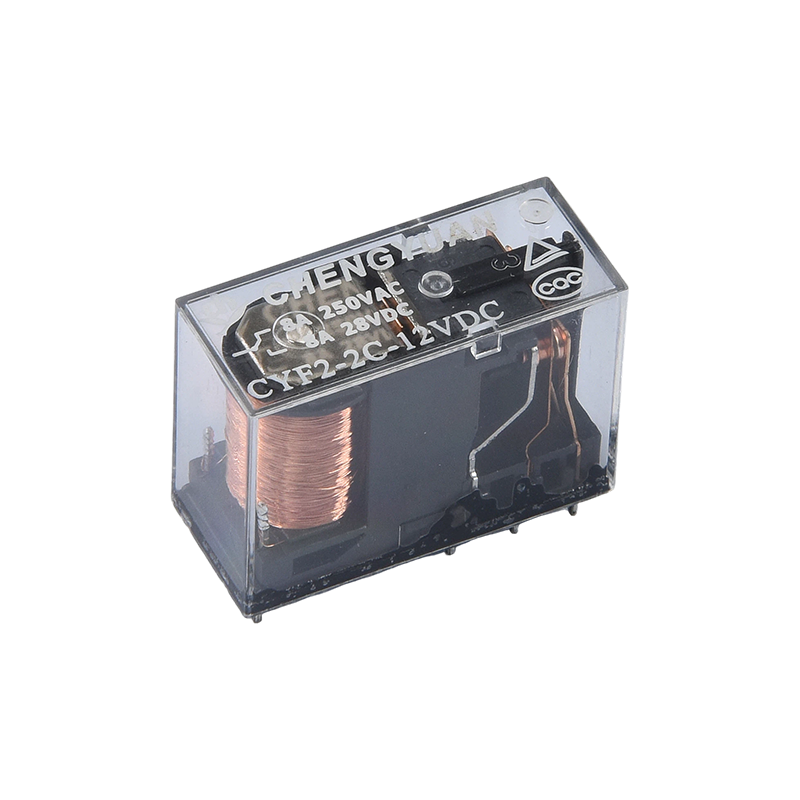

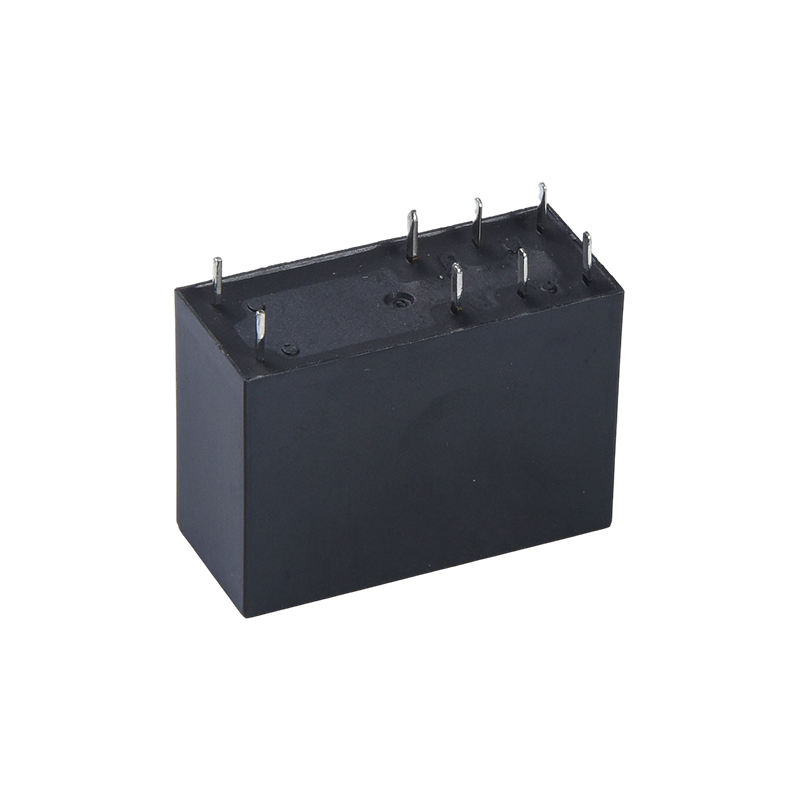

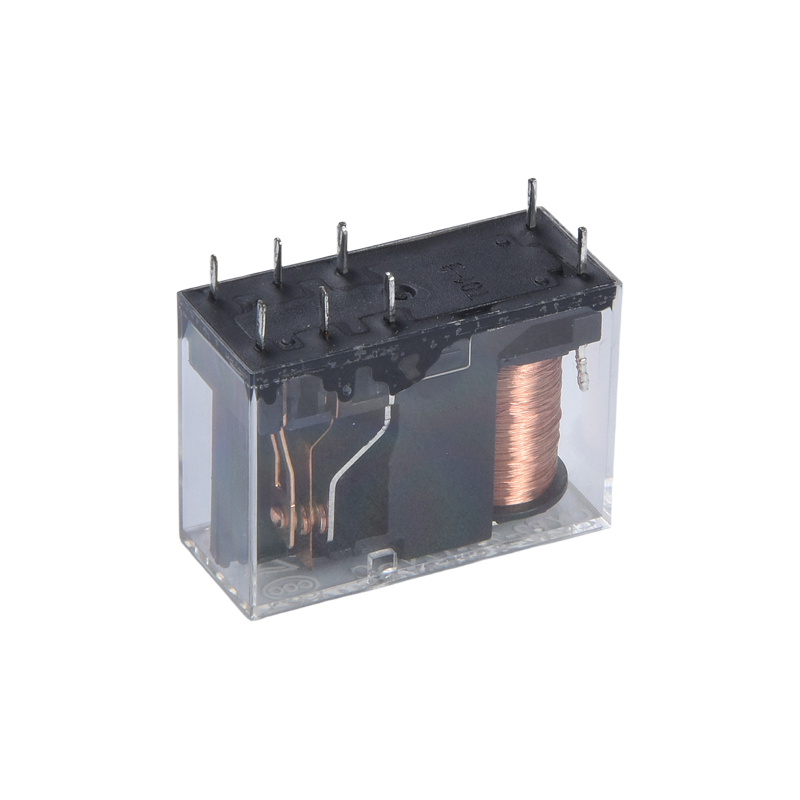

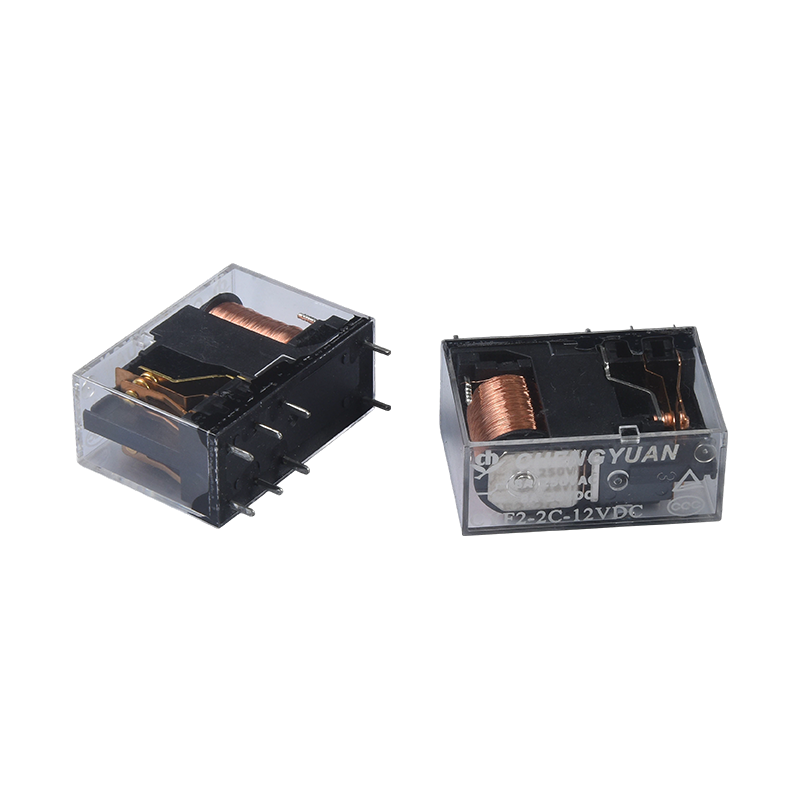

Recursos:
Adaptação de alta carga: capacidade de comutação de contato de 17 A, cobrindo múltiplas especificações de carga (2 conjuntos de 5A/8A, 1 conjunto de 10A/12A/16A), adequado para diferentes requisitos de circuito de energia;
Estrutura DPDT: O design bipolar de duplo alcance permite a comutação simultânea/independente de dois conjuntos de circuitos, expandindo as funções de controle e reduzindo o número de componentes.
Isolamento suportável de alta tensão: tensão suportável de 5.000 volts entre a bobina e os contatos, excelente desempenho de isolamento, reduzindo o risco de quebra do circuito;
Ampla compatibilidade de tensão: faixa de tensão da bobina 3VDC-48VDC, diretamente compatível com vários circuitos de controle sem a necessidade de componentes adicionais de conversão de tensão;
Instalação compacta: Tamanho pequeno, estrutura de 8 pinos, adequada para layouts de PCB de alta densidade, economizando espaço interno do equipamento;
Certificação Autorizada: Certificada pela TUV e CQC, atendendo aos padrões de segurança nacionais e internacionais, adequada para vários mercados regionais.
Operação estável: Controle de comutação confiável baseado em princípios eletromagnéticos, resistência de contato estável, resposta rápida, adequado para operação contínua em ambientes de baixa potência.
Montagem conveniente: A estrutura regular de 8 pinos facilita a soldagem automatizada, melhorando a eficiência da produção e reduzindo erros de montagem. Aplicável
Cenários:
Campo industrial: Comutação de sinais e controle de potência para equipamentos de automação industrial, sistemas de controle PLC e sistemas elétricos de máquinas-ferramenta;
Proteção da fonte de alimentação: Circuitos de comutação para sistemas de alimentação ininterrupta UPS, garantindo um fornecimento contínuo de energia;
Eletrodomésticos: Circuitos de controle para grandes eletrodomésticos, como máquinas de lavar, geladeiras e condicionadores de ar, permitindo comutação de carga e seleção de modo;
Audiovisual e segurança: Comutação de sinais para equipamentos de áudio e controle de circuitos para sistemas de alarme de segurança;
Outros dispositivos eletrônicos: Circuitos de controle para televisores (TVs) e módulos de gerenciamento de energia para pequenos instrumentos eletrônicos.
Dados de contato
| Tipo | CYF2 |
| Material de contato | Liga de prata |
| Resistência ao contato | 100mΩ Máx. (em 1A 16VCC) |
| Carga avaliada (carga resistiva） | 5A/8A 250 VCA |
| Máx. comutação de corrente | 8A |
| Máx. tensão de comutação | 277 VCA |
| Máx. comutação de energia | 2216VA |
| Min. comutação de carga | 6V 1A |
| Características |
| Tempo de operação (na tensão nominal da bobina) | 15ms Máx. (Sem diodo) |
| Hora de lançamento | 5 ms máx. (Sem diodo) |
| Resistência de isolamento | Mínimo 1000MΩ (a 500 VCC) |
| Rigidez dielétrica | Entre contatos abertos: 1000VAC, 50/60Hz por 1min |
| Entre bobina e contato: 5000VAC, 50/60Hz por 1min |
| Resistência à vibração | Destrutivo | 10-55 Hz, com amplitude dupla de 1,5 mm |
| Funcional | 10-55 Hz, com amplitude dupla de 1,5 mm |
| Resistência ao choque | Funcional | 10 G mín. |
| Destrutivo | 10 G mín. |
| Resistência | Resistência mecânica (10800ops./h) | 10000000 ops.(em temperatura ambiente) |
| Resistência elétrica (360ops./h) | 100.000 operações (à temperatura ambiente) |
| Temperatura ambiente | -40℃~ 85℃(sem condensação) |
| Peso | Aprox. 14g |
Dados da bobina (a 20°C)
| Nominal tensão (VDC) | Nominal operando atual ±10%(mA) | Resistência da bobina ±10%(Ω) | Operação nominal poder | Tensão de operação (Máx.) | Tensão de liberação (Mín.) | Máx. tensão permitida |
| 3 | 240 | 12.5 | Aproximadamente 0,72 W | 75% do nominal tensão | 5% do nominal tensão | 130% da tensão nominal |
| 5 | 144 | 35 |
| 6 | 120 | 50 |
| 9 | 80 | 113 |
| 12 | 60 | 200 |
| 18 | 40 | 450 |
| 24 | 30 | 800 |
| 48 | 15 | 3200 |
| 3 | 180 | 17 | Aproximadamente 0,54 W |
| 5 | 108 | 46 |
| 6 | 90 | 67 |
| 9 | 60 | 150 |
| 12 | 45 | 270 |
| 18 | 30 | 600 |
| 24 | 22.5 | 1067 |
| 48 | 11.25 | 4267 |
Os dados mostrados acima são valores iniciais. Não aplique a tensão máxima permitida na bobina por mais de 10 minutos para evitar o superaquecimento da bobina.

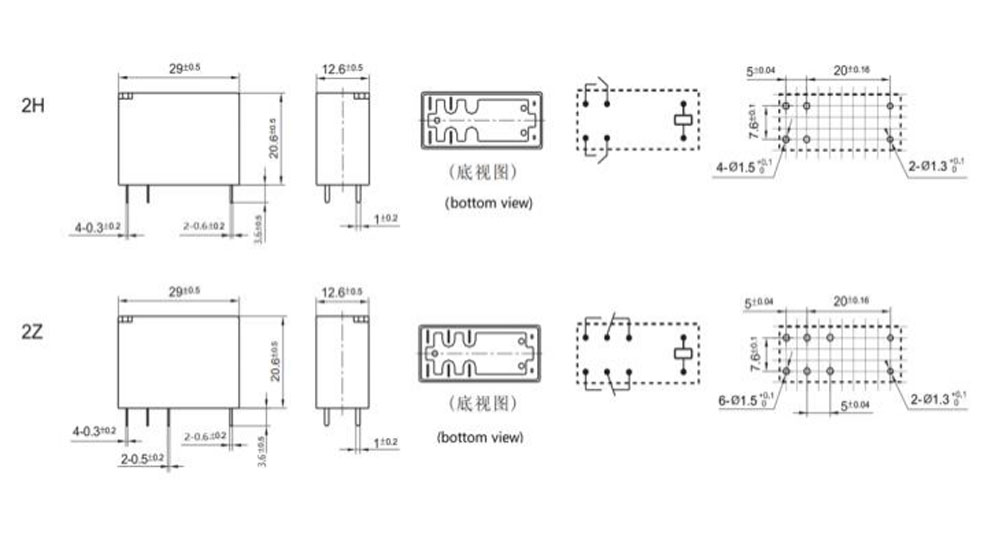

Dimensão do contorno, Diagrama de fiação, Layout da PCB (Unidade: mm)

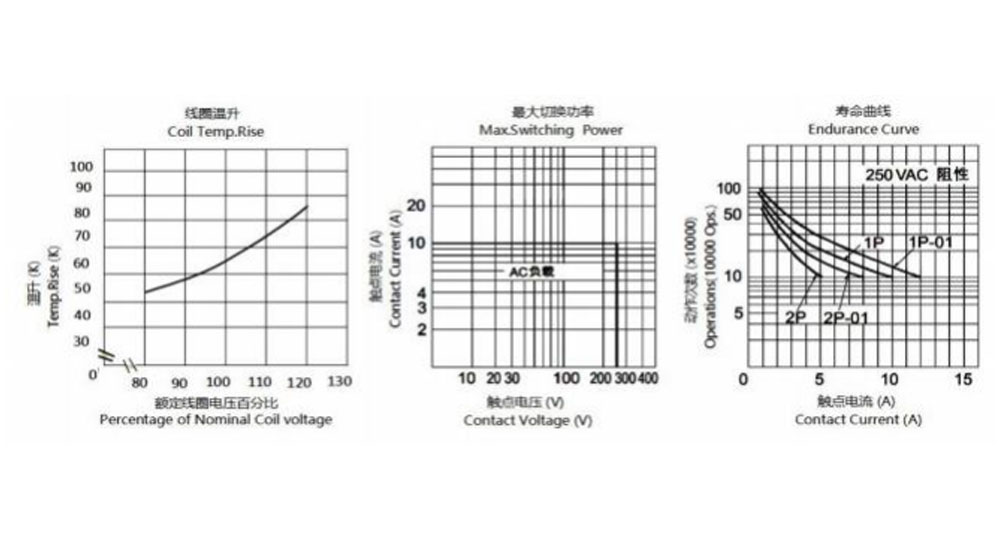

Curvas Características
Informações sobre pedidos
CYF2 H - 2 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8 9
1:Tipo:CYF2
2: Seu 8A Nil -5A
3: Número de pólos: 2-2 pólos
4: Acordo de Contato: C Fom C ; H De A ; B De B
5: Tensão Nominal: 3,5,6,9,12,18,24,48VDC
6: Cor do gabinete: T -Transparente, H-Preto, L-Azul
7: Potência da bobina: D-0,72W L-0,54W
8: Construção protetora: à prova de S-Flux,
Lavável tipo SH-selado
9: Parâmetro especial: tipo Nil-Standard
Letra ou número - Requisito especial
Relés à prova de fluxo não podem ser usados em ambientes com poluentes como H2S, SO2, NO2, poeira, etc.
A limpeza com água ou o processamento de superfície não são sugeridos após os relés à prova de fluxo serem montados na PCB.
Isenção de responsabilidade: a especificação serve apenas para referência. As especificações estão sujeitas a alterações sem aviso prévio.
Não foi possível avaliar todo o desempenho e todos os parâmetros de todas as aplicações possíveis. Assim, os usuários devem estar na posição correta para escolher
Produto adequado para sua própria aplicação. Para relés selados, após a instalação e limpeza, abra o orifício de ventilação na caixa antes de usar. Se houver alguma dúvida, entre em contato com a Chengyuan para obter serviços técnicos. No entanto, é responsabilidade do usuário determinar qual produto deve ser usado.
