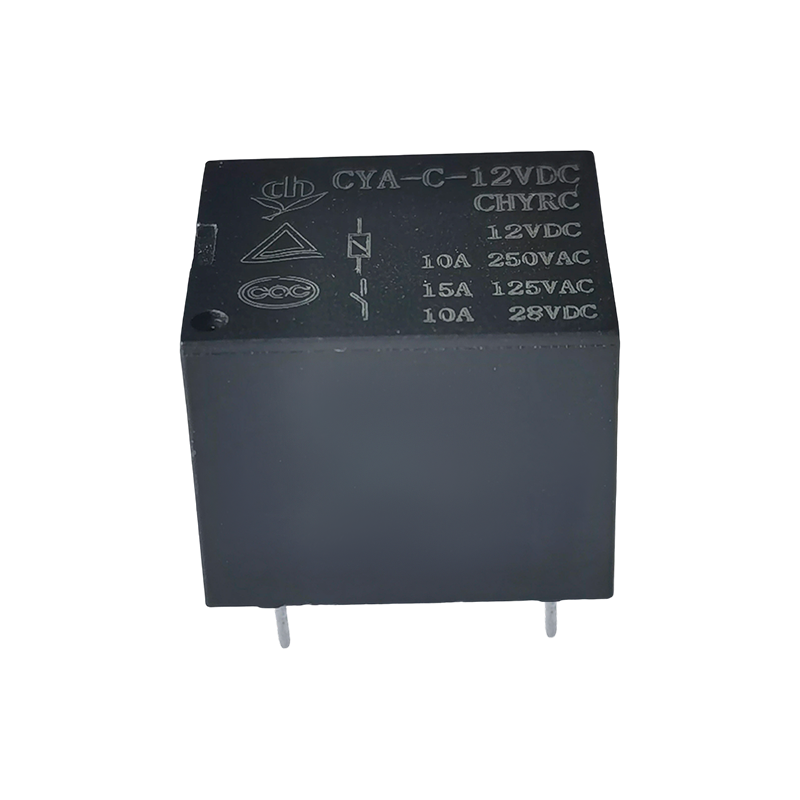

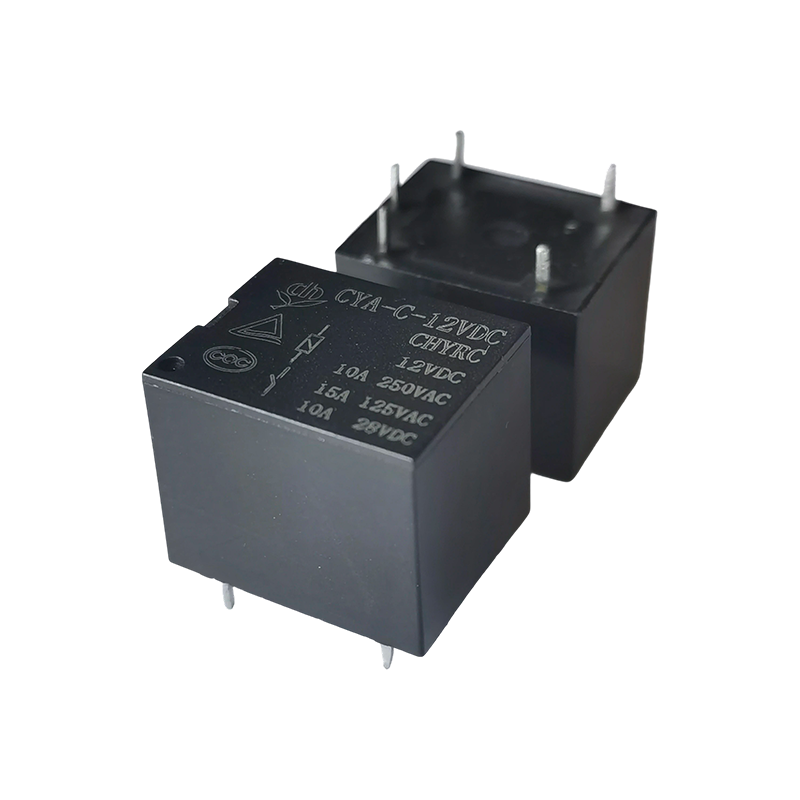

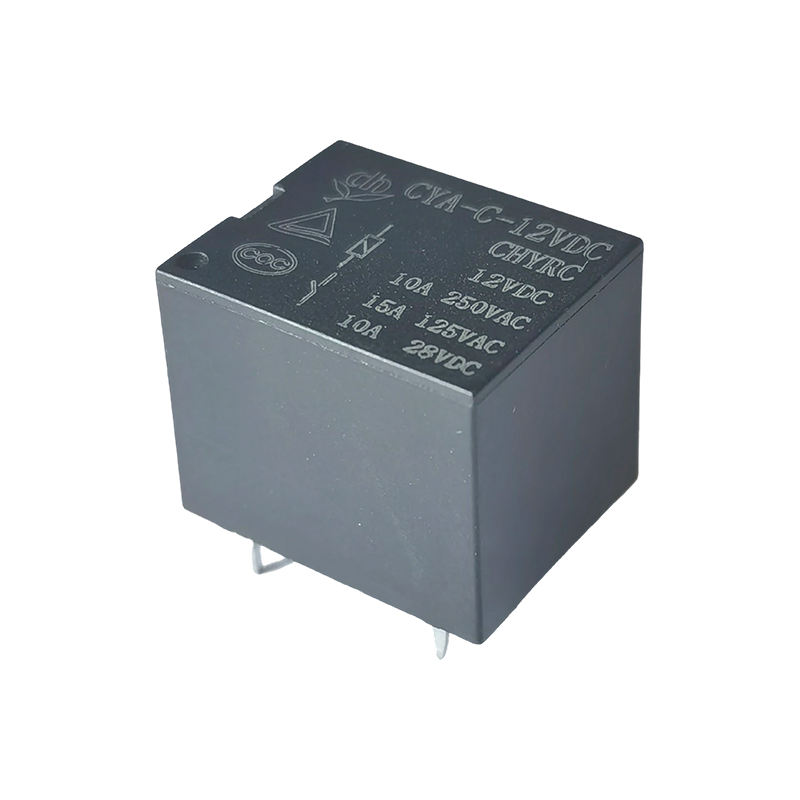

Recursos:
• Ampla compatibilidade de carga: Compatível com cargas de 15 A 125 VCA, 12 A 250 VCA CA e cargas de 10 A 28 VCC CC, cobrindo a maioria das necessidades de comutação de circuitos de potência baixa a média.
• Tensão de bobina flexível: Suporta tensão de bobina de 3VDC-48VDC, correspondendo diretamente a diversas especificações de tensão do circuito de controle sem a necessidade de módulos adicionais de conversão de tensão.
• Design de baixo consumo de energia: O consumo de energia da bobina é de apenas 0,36 W, reduzindo o consumo geral de energia do equipamento e tornando-o adequado para dispositivos alimentados por bateria.
• Certificação oficial dupla: Certificação TUV e CQC aprovada, em conformidade com os padrões de segurança nacionais e internacionais e adequada para produtos terminais vendidos em vários mercados.
• Conveniente instalação de PCB: Utiliza uma estrutura de 5 pinos para facilitar a soldagem e montagem da placa de circuito impresso; o formato compacto em forma de cubo de açúcar economiza espaço de instalação e é adequado para projetos de layout de circuito de alta densidade.
• Lógica de comutação clara: usa um formulário de contato de pólo único e lance único (SPST), fornecendo lógica de comutação simples e clara, simplificando o projeto do circuito e reduzindo a probabilidade de erros de fiação.
Cenários de aplicação:
• Eletrodomésticos: Controle liga/desliga de pequenos fornos elétricos, bebedouros, interruptores de controle remoto, etc.
• Controle industrial: Pequenos módulos de expansão PLC, circuitos de comutação de sinais de sensores, possibilitando isolamento de sinais e controle liga/desliga de circuitos.
• Casa inteligente: tomadas inteligentes, módulos de controle de iluminação, etc., combinando sinais de controle de baixa tensão para gerenciamento seguro de energia.
| Tipo | CYA |
| Material de contato | Liga de prata |
| Resistência ao contato | 100mΩ Máx. (em 1A 16VCC) |
| Carga avaliada (carga resistiva） | 10A250VCA |
| Máx. comutação de corrente | 15A |
| Máx. tensão de comutação | 250 VCA |
| Máx. comutação de energia | 2500VA |
| Min. comutação de carga | 6V 1A |
| Características |
| Tempo de operação (na tensão nominal da bobina) | 8 ms máx. (Sem diodo) |
| Hora de lançamento | 5 ms máx. (Sem diodo) |
| Resistência de isolamento | Mínimo 1000MΩ (a 500 VCC) |
| Rigidez dielétrica | Entre contatos abertos:750VAC, 50/60Hz por 1min |
| Entre bobina e contato: 1500VAC, 50/60Hz por 1min |
| Resistência à vibração | Destrutivo | 10-55 Hz, com amplitude dupla de 1,5 mm |
| Funcional | 10-55 Hz, com amplitude dupla de 1,5 mm |
| Resistência ao choque | Funcional | 10 G mín. |
| Destrutivo | 10 G mín. |
| Resistência | Resistência mecânica (10800ops./h) | 10.000.000 operações. (à temperatura ambiente) |
| Resistência elétrica (360ops./h) | 100.000 operações (em temperatura ambiente) |
| Temperatura ambiente | -40℃~ 85℃(sem condensação) |
| Peso | Aprox. 8,5g |
| Dados da bobina (a 20°C) |
| Nominal tensão (VDC) | Nominal operando atual ±10%(mA) | Resistência da bobina ±10%(Ω) | Operação nominal poder | Tensão de operação (Máx.) | Tensão de liberação (Mín.) | Máx. tensão permitida |
| 3 | 120 | 25 | Aproximadamente 0,36 W | 75% do nominal tensão | 5% do nominal tensão | 130% da tensão nominal |
| 5 | 71.42 | 70 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 15 | 24 | 625 |
| 18 | 20 | 900 |
| 24 | 15 | 1600 |
| 48 | 7.5 | 6400 |

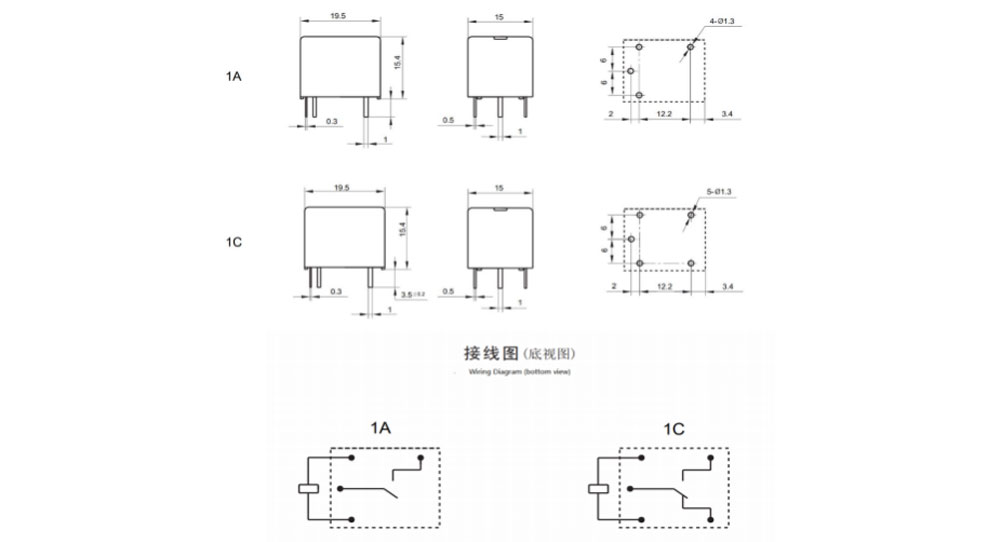

Dimensão do contorno, Diagrama de fiação, Layout da PCB (Unidade: mm)

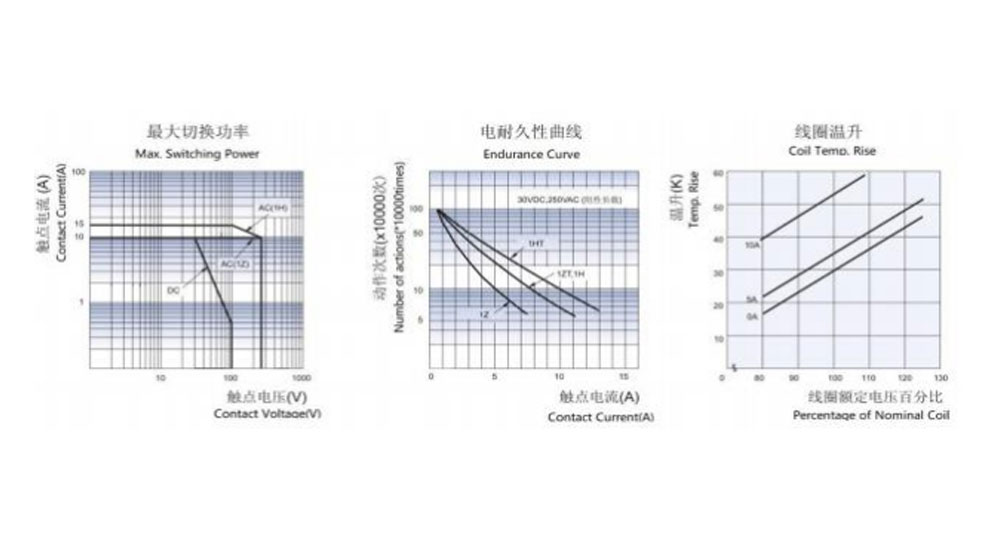

Curvas Características
Informações sobre pedidos
CYA - 1 - C - 12VCC - H - D - T - XX
1 2 3 4 5 6 7 8
1: Tipo: CYA
2: Número de pólos: 1-1 pólo
3: Arranjo de Contato: C De C; H De A; B De B
4: Tensão nominal: 3, 5, 6, 9, 12, 18, 24, 48VDC
5: Cor do gabinete: W-Branco, H-Preto, L-Azul
6: Potência da bobina: D-0,45W L-0,36W
7: Construção de proteção: à prova de fluxo S, tipo SH selado lavável
8: Parâmetro especial: tipo Nil-Standard
Letra ou número - Requisito especial
(1) Os relés à prova de fluxo não podem ser usados em ambientes com poluentes como H2S, SO2, NO2, poeira, etc.
(2) A limpeza com água ou o processamento da superfície não são sugeridos após a montagem dos relés à prova de fluxo na PCB.
(3) O sufixo especial personalizado está disponível após avaliação pela CHENGYUAN.
Isenção de responsabilidade: a especificação é apenas para referência. As especificações estão sujeitas a alterações sem aviso prévio. Não conseguimos avaliar todo o desempenho e parâmetros para todas as aplicações possíveis. Assim, os usuários devem estar na posição certa para escolher
Produto adequado para aplicação própria. Para relés selados, após instalação e limpeza. Abra o exaustor da caixa antes de usar. Se houver alguma dúvida, entre em contato com chengyuan para serviços técnicos. No entanto, é responsabilidade do usuário determinar qual produto deve ser utilizado.
