Características do produto:
Alta capacidade de comutação de contato: Além da carga padrão de 20A, os contatos suportam comutação de até 35 amperes, capazes de lidar com picos de corrente instantâneos durante a partida do carro ou de acessórios de alta potência.
Consumo de energia ultrabaixo: O consumo de energia da bobina é de apenas 0,6 W/0,8 W, ajudando a reduzir a carga sobre a bateria do veículo e alinhando-se com a tendência da indústria automotiva de baixo consumo de energia.
Excelente durabilidade mecânica: Apresenta alta resistência a choques e vibrações, garantindo conexões elétricas estáveis mesmo em condições de direção acidentadas e vibrações do motor.
Ampla faixa de tensão da bobina: Disponível em diversas especificações de 3VDC a 48VDC, adaptando-se a diferentes tipos de tensões de circuitos automotivos.
Design compacto: Estrutura otimizada e tamanho pequeno facilitam a instalação densa em caixas de controle elétrico automotivo confinadas.

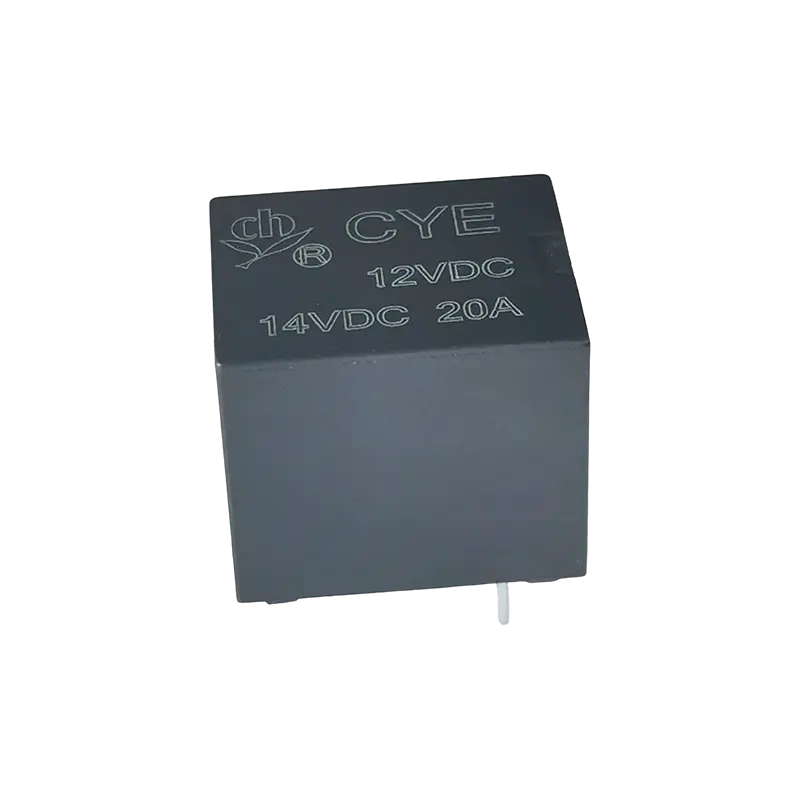

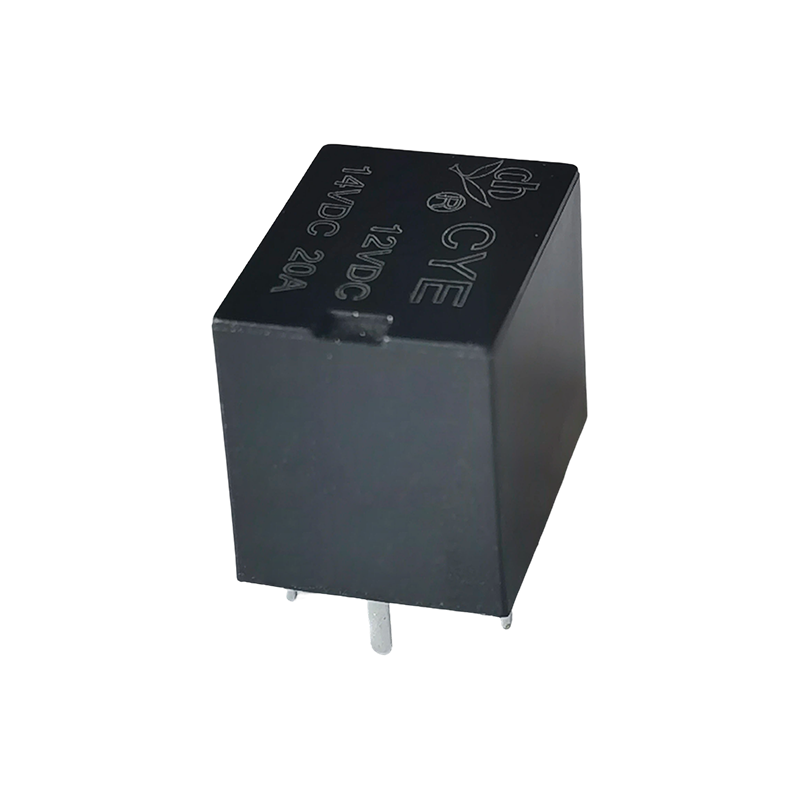

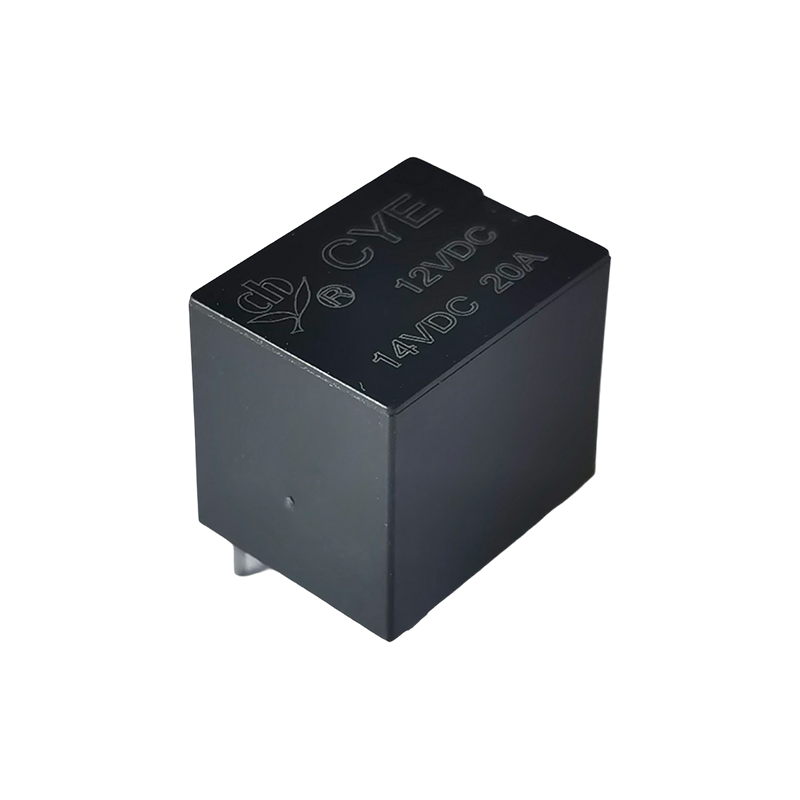

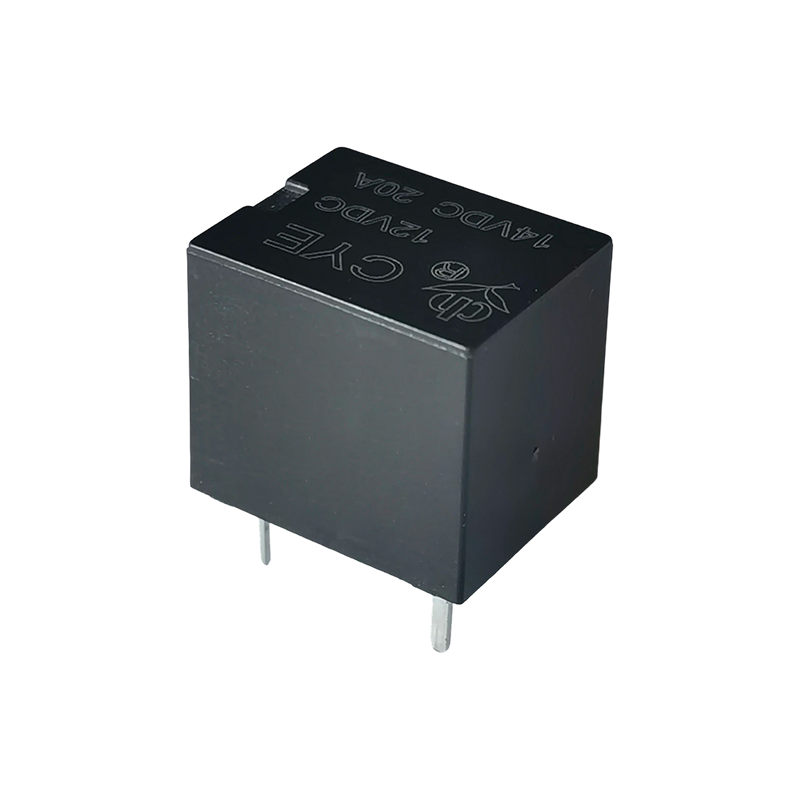

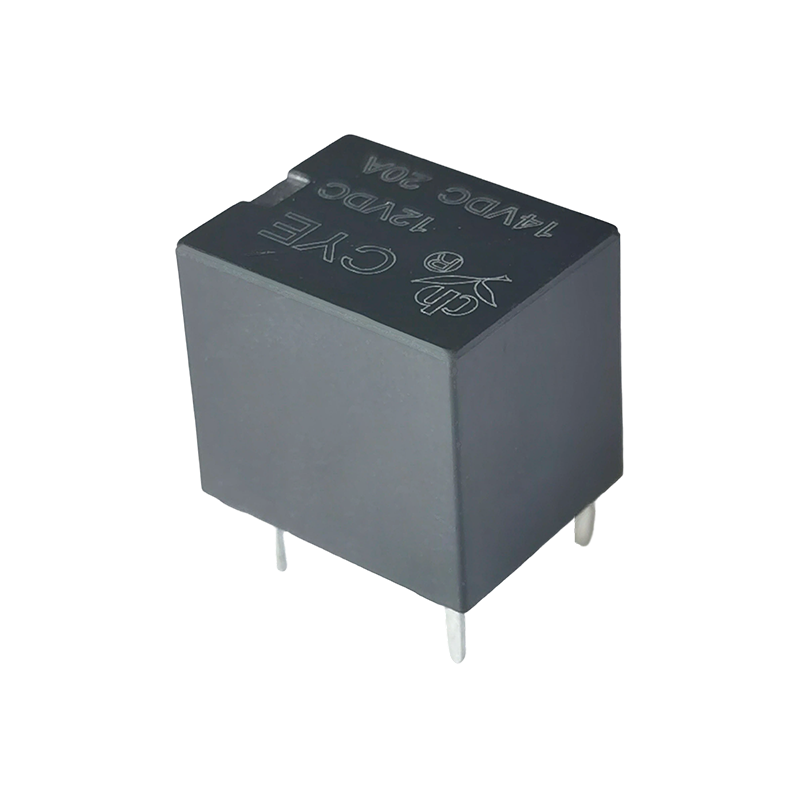

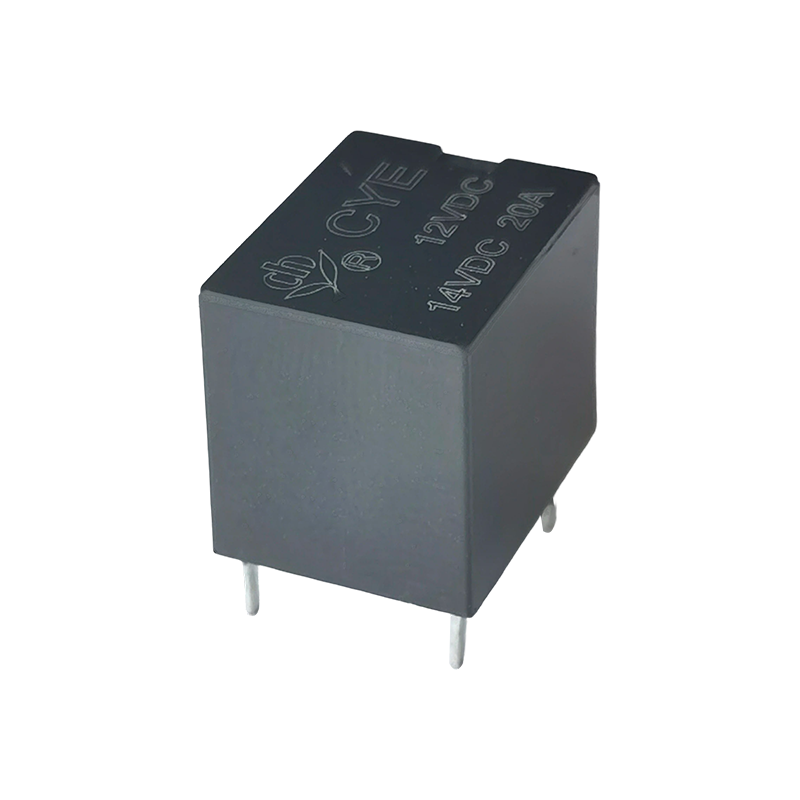

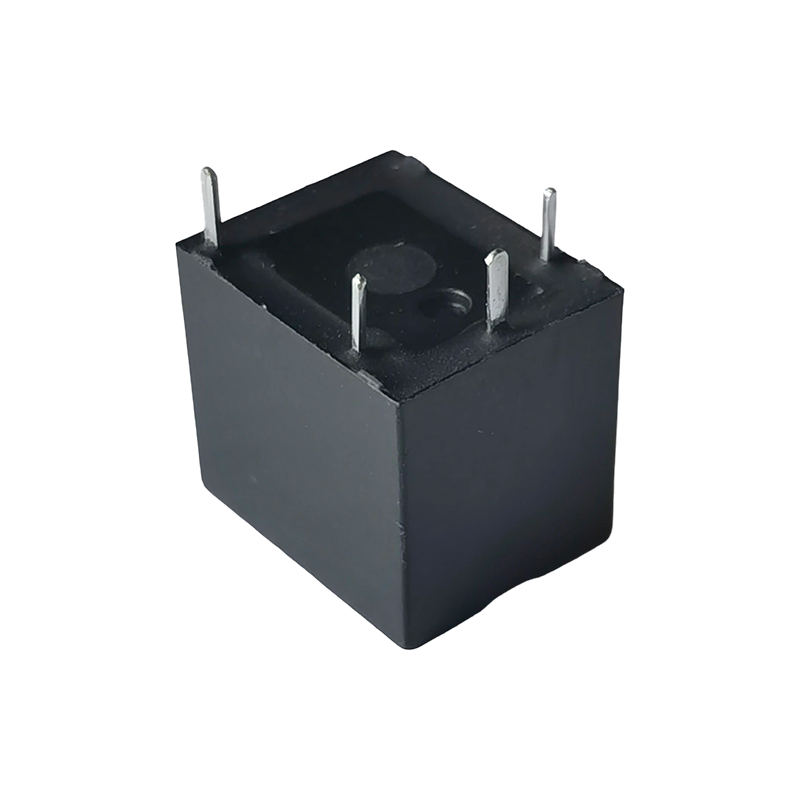

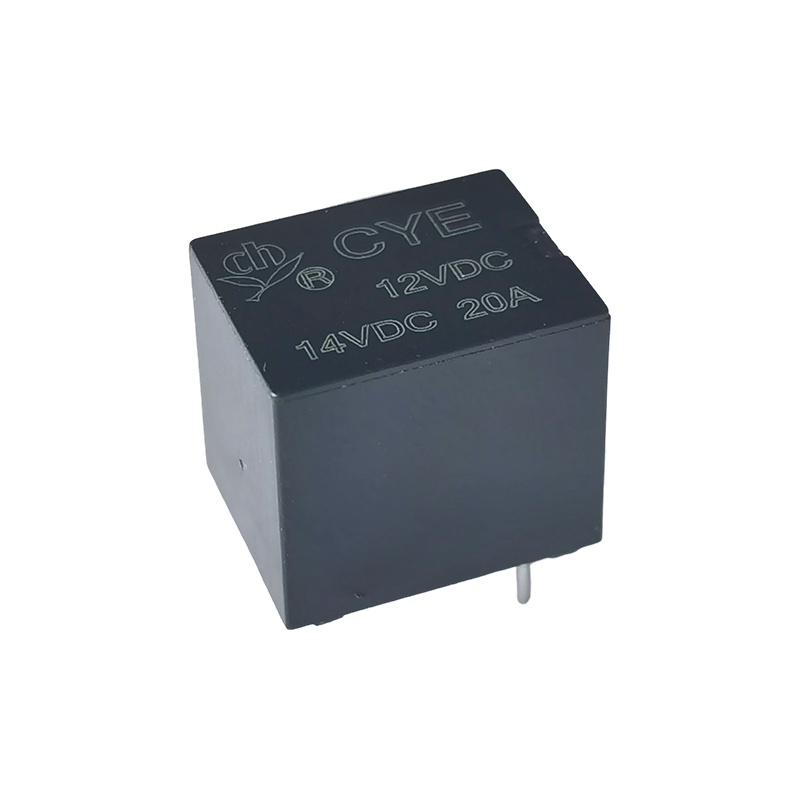

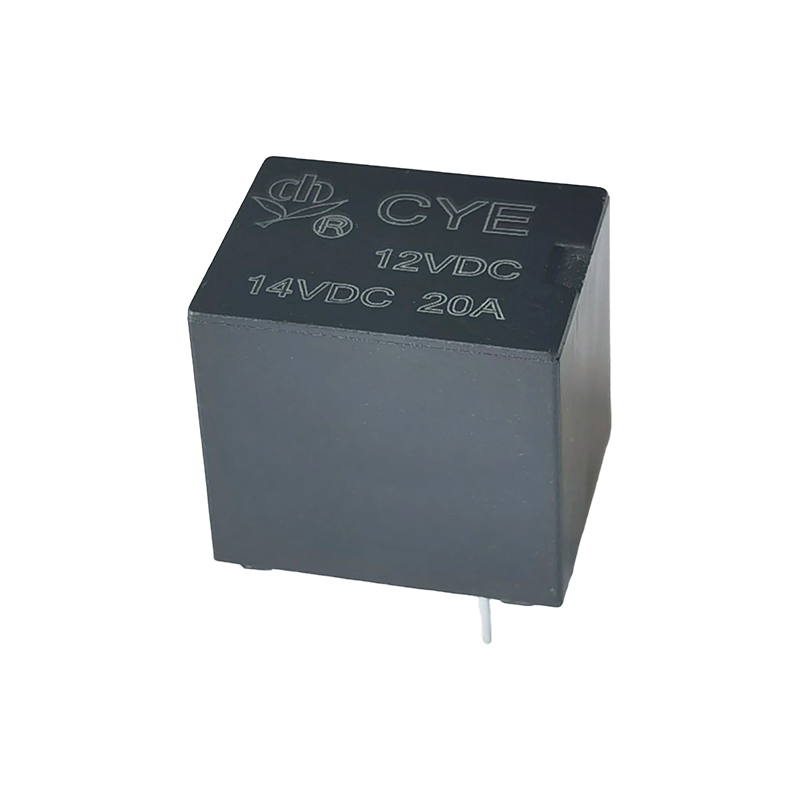

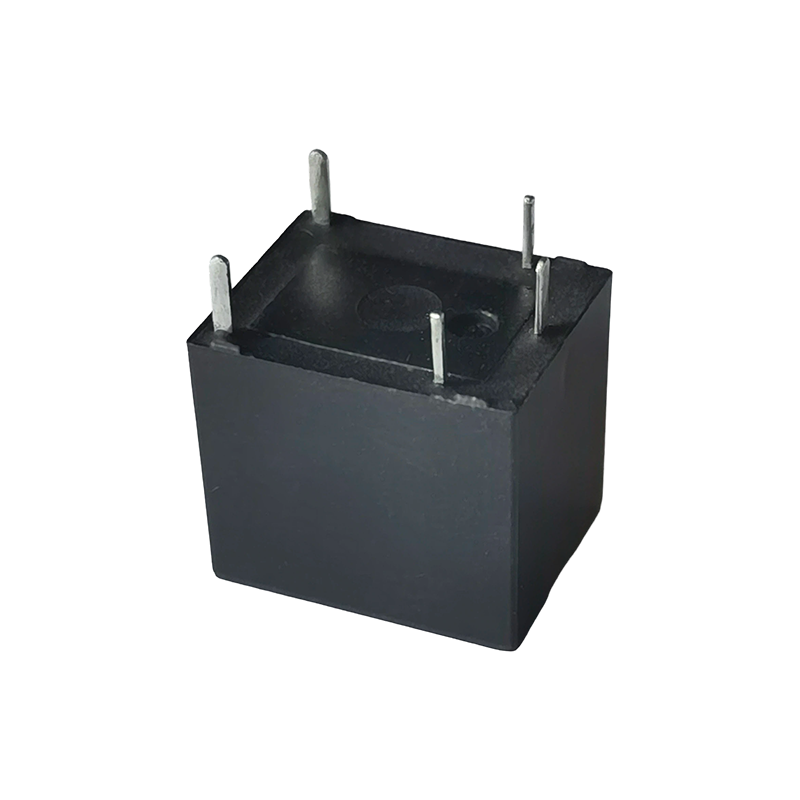

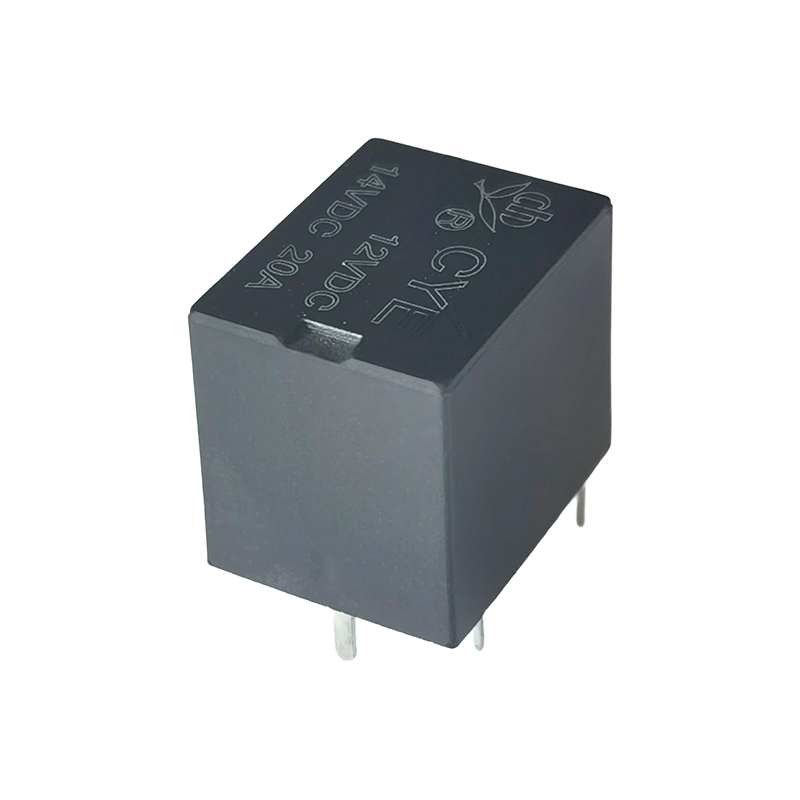

O relé CYE (T78) é um relé eletromagnético ultraminiatura de alta potência com uma ampla gama de aplicações.
Seus principais usos incluem:
Setor Automotivo: Comumente usado em controle de motor de fechadura de porta de carro, sistemas de alarme anti-roubo de carro e comutação de sinal e controle de carga em equipamentos eletrônicos automotivos.
Eletrodomésticos e equipamentos de escritório: Adequado para gerenciamento de energia ou transmissão de sinal em eletrodomésticos (como aparelhos de ar condicionado, máquinas de lavar) e equipamentos de automação de escritório.
Sistemas de Segurança e Alarme: Como componente central dos alarmes antifurto automáticos, ele controla a comutação de circuitos.
Controle e Automação Industrial: Usado em sistemas de automação industrial, instrumentos e dispositivos de comunicação para controlar cargas de alta potência com sinais de baixa tensão.
Eletrônicos de consumo e tecnologias emergentes: aplicações estendidas em casas inteligentes, dispositivos IoT, novos equipamentos de energia e eletrônicos médicos.
Dados de contato
| Tipo | CYE |
| Material de contato | Liga de prata |
| Resistência ao contato | 100mΩ Máx. (em 1A 6 VCC) |
| Carga avaliada (carga resistiva） | 20A 14V CC |
| Máx. comutação de corrente | 35A |
| Máx. tensão de comutação | 30 VCC |
| Características |
| Tempo de operação (na tensão nominal da bobina) | 10 ms máx. (Sem diodo) |
| Hora de lançamento | 5 ms máx. (Sem diodo) |
| Resistência de isolamento | Min. 100MΩ (a 500 VCC) |
| Rigidez dielétrica | Entre contatos abertos: 500 VCA, 50/60 Hz por 1 minuto |
| Entre a bobina e o contato: 500 VCA, 50/60 Hz por 1 minuto |
| Resistência à vibração | Funcional | 10-500 Hz, NÃO-10G |
| 10-500Hz, NC-5G |
| Resistência ao choque | Funcional | 20g para NO/11ms. 5g para NC/11ms. |
| Destrutivo | 100 G mín. |
| Resistência | Resistência mecânica (10.800ops./h) | 10000000次 10000000 ops.(na temperatura ambiente) |
| Resistência elétrica (360ops./h) | 100.000 operações (à temperatura ambiente) |
| Temperatura ambiente | -40℃~ 125℃( sem condensação) |
| Peso | Aprox.6g |
| Nominal tensão (VDC) | Nominal operando atual ±10%(mA) | Resistência da bobina ±10%(Ω) | Operação nominal poder | Tensão de operação (Máx.) | Tensão de liberação (Mín.) | Máx. tensão permitida |
| 6 | 100 | 60 | Aproximadamente 0,6 W | 60% do nominal tensão | 10% do nominal tensão | 130% da tensão nominal |
| 9 | 66.67 | 135 |
| 12 | 50 | 240 |
| 24 | 25 | 960 |
| 6 | 130 | 45 | Aproximadamente 0,8 W | 57,5% do nominal tensão |
| 9 | 90 | 102 |
| 12 | 70 | 180 |
| 24 | 30 | 720 |
Os dados mostrados acima são valores iniciais. Não aplique a tensão máxima permitida na bobina por mais de 10 minutos para evitar superaquecimento da bobina.

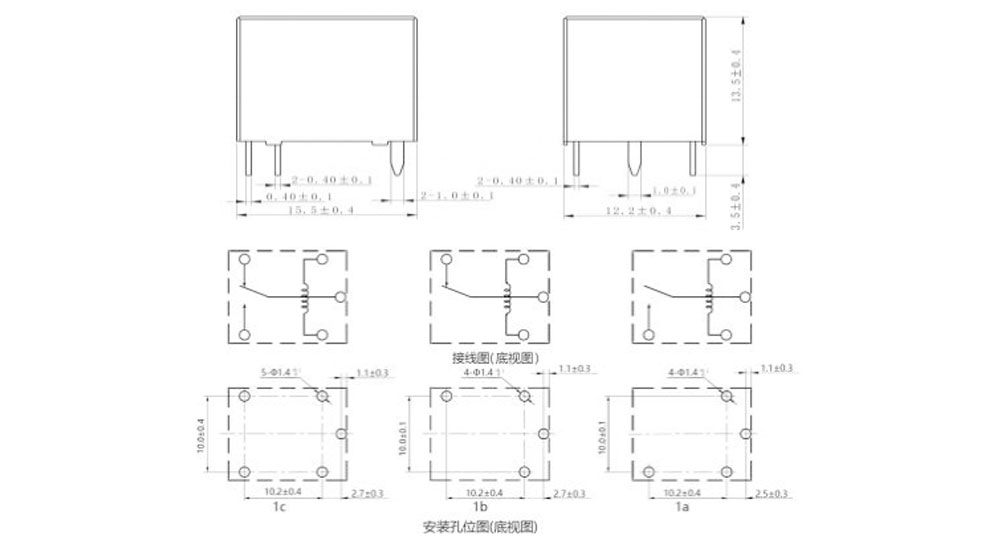

Dimensão do contorno, diagrama de fiação, layout da PCB (Unidade:mm)

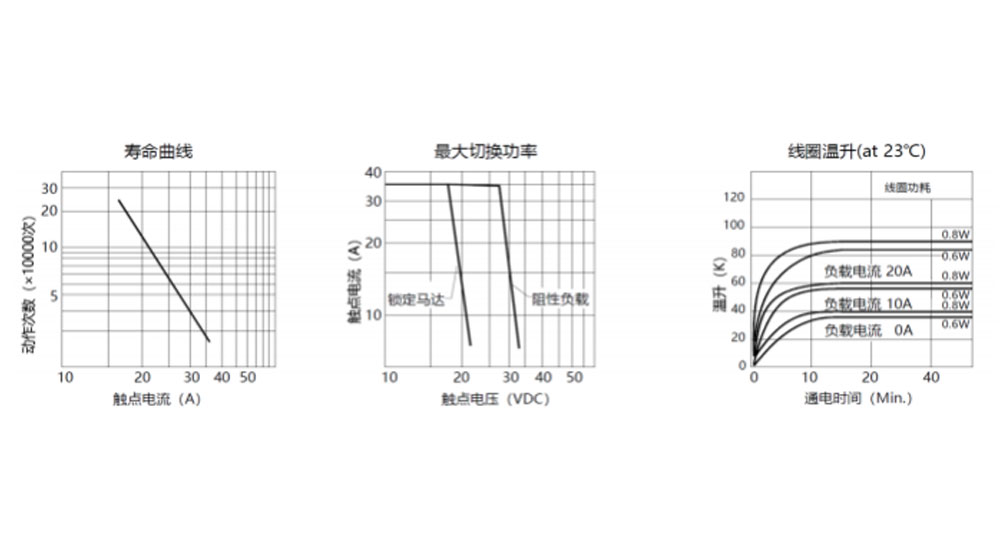

Curvas Características
Informações sobre pedidos
CYE - 1 - C - 12VDC - B - D - T - XX
1 2 3 4 5 6 7 8
1:Tipo:CYE
2: Número de Polos: 1-1Polo
3: Acordo de Contato: A-Formulário A ; Formulário B B ; Formulário C C
4: Tensão nominal: 6,9,12,24VCC
5: Cor do gabinete: B-Preto
6: Potência da bobina: D-0,8W L-0,6W
7: Construção de proteção: à prova de S-Flux,
SH- Tipo selado lavável
8: Parâmetro especial: tipo Nil-Standard
Letra ou número - Requisito especial
Os relés à prova de fluxo não podem ser usados em ambientes com poluentes como H2S, SO2, NO2, poeira, etc.
A limpeza com água ou o processamento da superfície não são sugeridos após a montagem dos relés à prova de fluxo na PCB.
Isenção de responsabilidade: a especificação é apenas para referência. As especificações estão sujeitas a alterações sem aviso prévio.
Não conseguimos avaliar todo o desempenho e todos os parâmetros para todas as aplicações possíveis. Assim, os usuários devem estar na posição certa para escolher
Produto adequado para aplicação própria. Para relés selados, após a instalação e limpeza, abra o orifício de ventilação da caixa antes de usar. Se houver alguma dúvida, entre em contato com Chengyuan para serviços técnicos. No entanto, é responsabilidade do usuário determinar qual produto deve ser utilizado.
