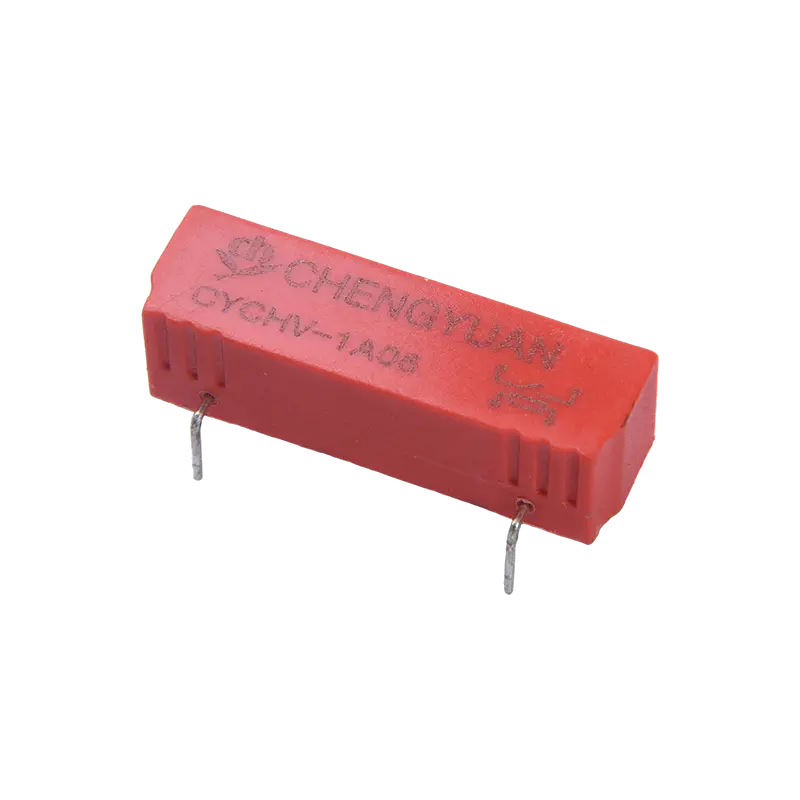

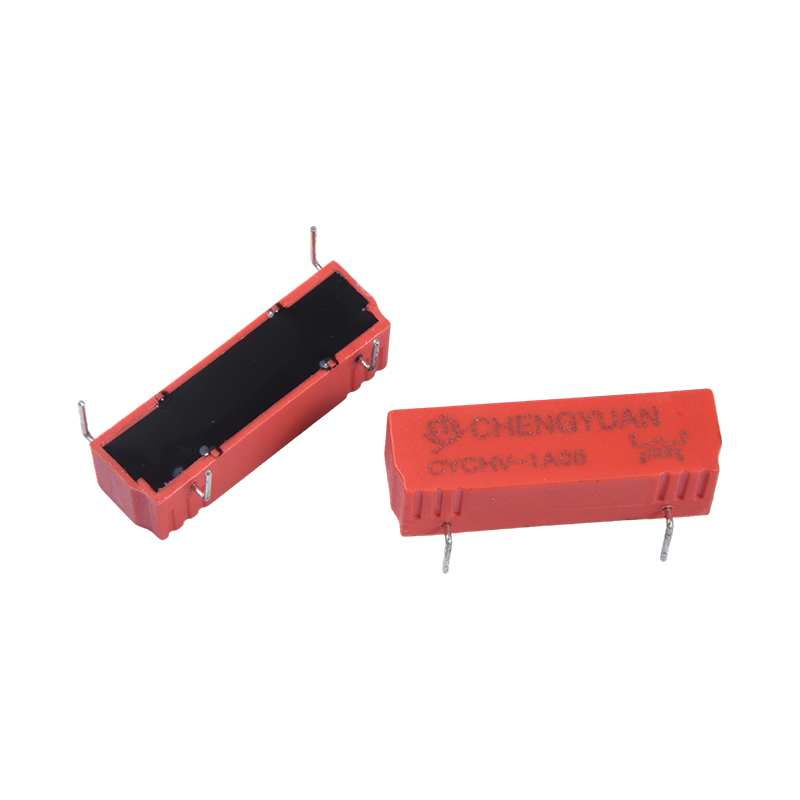

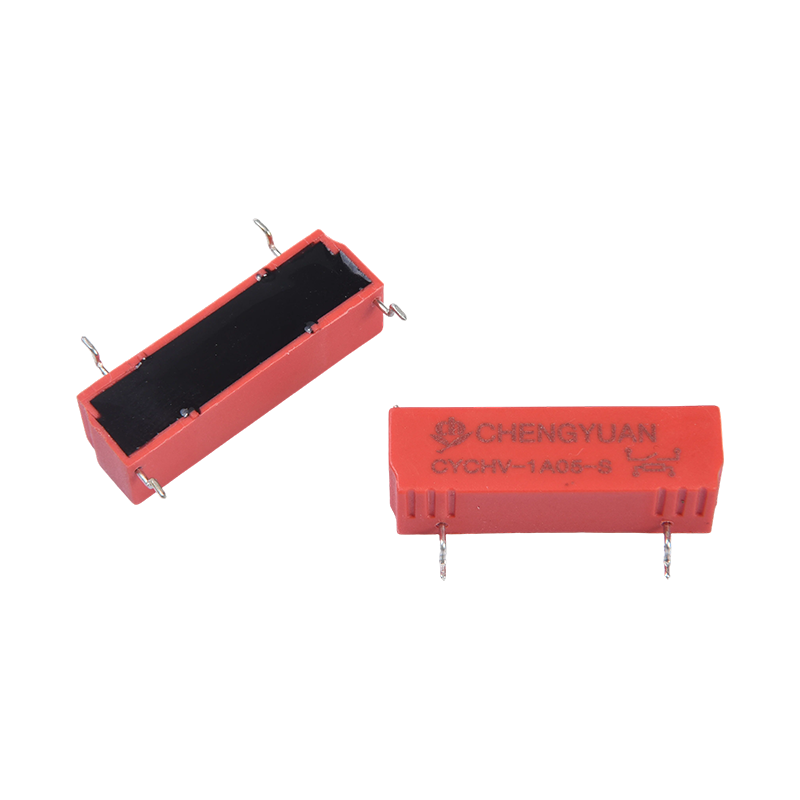

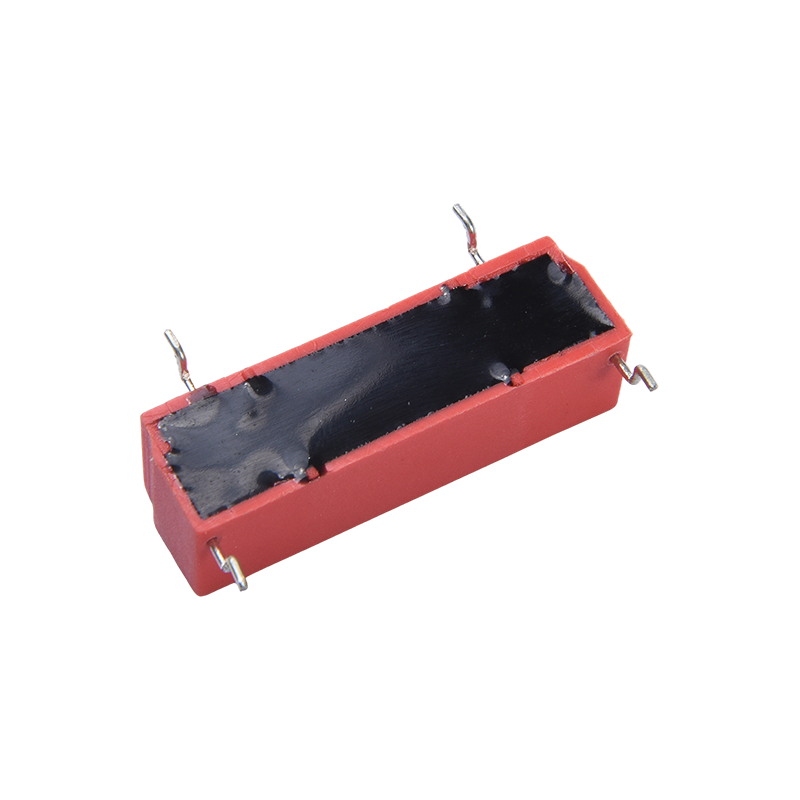

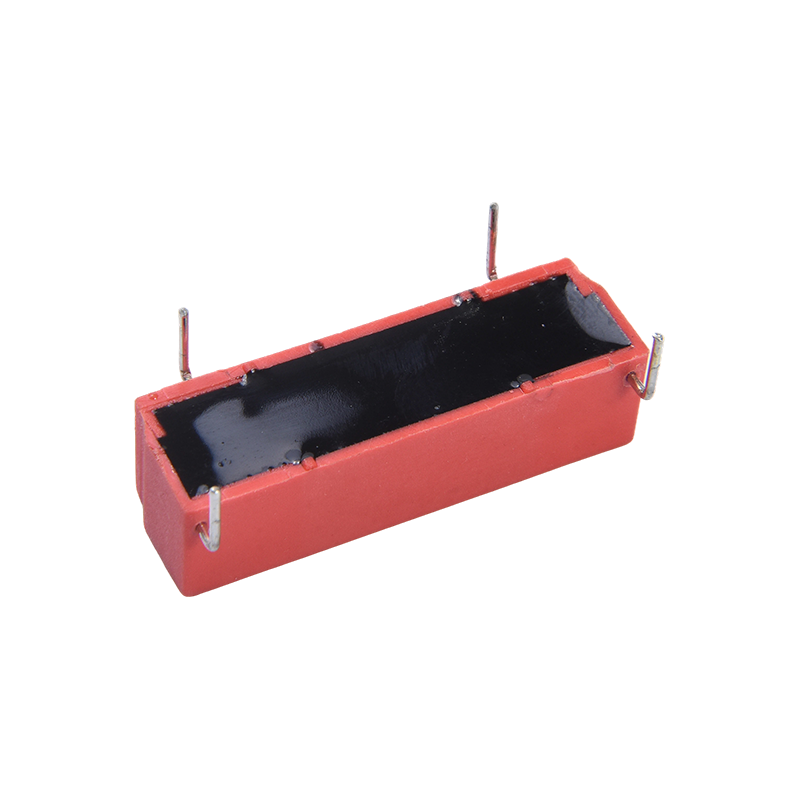

I. Estrutura do produto e recursos de instalação
1. Estrutura central: Usa uma estrutura de interruptor reed magnético de tubo de vidro selado, utilizando um campo magnético para controlar a ação do interruptor reed, alcançando isolamento eficaz de circuitos de alta e baixa tensão;
2. Design Miniaturizado: Tamanho compacto, adequado para montagem em PCB, economizando espaço de instalação interna e facilitando layouts de alta densidade;
3. Estabilidade de desempenho: Apresenta alta sensibilidade, longa vida mecânica e forte resistência a interferências ambientais, garantindo operação estável sob condições de trabalho complexas.
II. Funções principais e cenários aplicáveis
1. Funções principais: Fornece isolamento, comutação e controle de circuitos de alta tensão, ao mesmo tempo que oferece detecção de sinal, controle de baixo consumo de energia e funções de comutação de alta confiabilidade, adequadas para aplicações à prova de explosão/à prova de umidade;
2. Novo Campo de Energia: Aplicável a sistemas de detecção de isolamento e gerenciamento de corrente em veículos elétricos, pilhas de carga, inversores, equipamentos de armazenamento de energia, etc.
3. Campo de teste e instrumentação: Usado em aplicações de isolamento de alta tensão para instrumentos, fontes de alimentação de alta tensão e outros campos de teste;
4. Outros cenários de alta tensão: Adequado para equipamentos de teste automático (ATE), dispositivos médicos, energia fotovoltaica, estações base e outras aplicações que requerem isolamento de alta tensão e comutação confiável. 4. Utilizando as principais vantagens
1. Resistência à tensão ultra-alta: Excelentes características de isolamento e desempenho superior de resistência à tensão entre contatos e bobinas garantem operação segura em ambientes de alta tensão.
2. Miniaturização e compatibilidade de alta tensão: Alcança capacidades de comutação de alta tensão em um tamanho compacto, atendendo às demandas duplas de miniaturização de equipamentos e controle de alta tensão;
3. Ampla gama de aplicações: Abrange vários campos de aplicação de alta tensão, como novas energias, instrumentos de teste, equipamentos médicos e comunicações, oferecendo grande versatilidade.
4. Longa vida útil e alta confiabilidade: Longa vida mecânica, alta sensibilidade e certificações oficiais reduzem os custos de manutenção do equipamento e os riscos de falha.
| Dados de contato |
| Tipo | CYCHV |
| Material de contato | Ligas de ródio |
| Acordo de contato | 1A |
| Resistência ao contato | ≤ 150 mΩ Máx. (em 1A 16VCC) |
| Carga avaliada (carga resistiva） | 10mA 1500 VCC/ 15mA 1000 VCC / 1A 30 VCC |
| Máx. comutação de corrente | 1A |
| Máx. tensão de comutação | 1500 VCA/1000 VCC |
| Máx. Corrente transportada | 2,5A |
| Características |
| Tempo de operação (na tensão nominal da bobina) | ≤ 1,5 ms Máx. |
| Hora de lançamento | ≤ 0,5 ms Máx. |
| Resistência de isolamento | Mínimo 10000MΩ (a 100 VCC, UR<45%) |
| Rigidez dielétrica | Entre contatos abertos: Padrão3000VDC Tipo de alta pressão3500VDC |
| Entre bobina e contato: 7000VDC |
| Resistência à vibração | 10-55Hz,20g |
| Resistência ao choque | 1/2 meia onda senoidal, 11ms, 3 axiais, 30G |
| Resistência | Resistência mecânica (10800ops./h) | 100000000 ops.(em temperatura ambiente) |
| Resistência elétrica (360ops./h) | 100.000 operações (à temperatura ambiente) |
| Temperatura ambiente | -40℃~105℃ |
| Peso | Aprox. 4,5g |
| Dados da bobina (a 20°C) |
| Nominal tensão (VDC) | Nominal operando atual ±10%(mA) | Resistência da bobina ±10%(Ω) | Operação nominal poder | Tensão de operação (Máx.) | Tensão de liberação (Mín.) | Máx. tensão permitida |
| 5 | 40 | 120 | 0.2 | 75% do nominal tensão | 5% do nominal tensão | 130% da tensão nominal |
| 12 | 24 | 500 | 0.288 |
| 24 | 12 | 2000 | 0.288 |
Os dados mostrados acima são valores iniciais. Não use a tensão máxima permitida da Apple na bobina por mais de 10 minutos para evitar o superaquecimento da bobina.

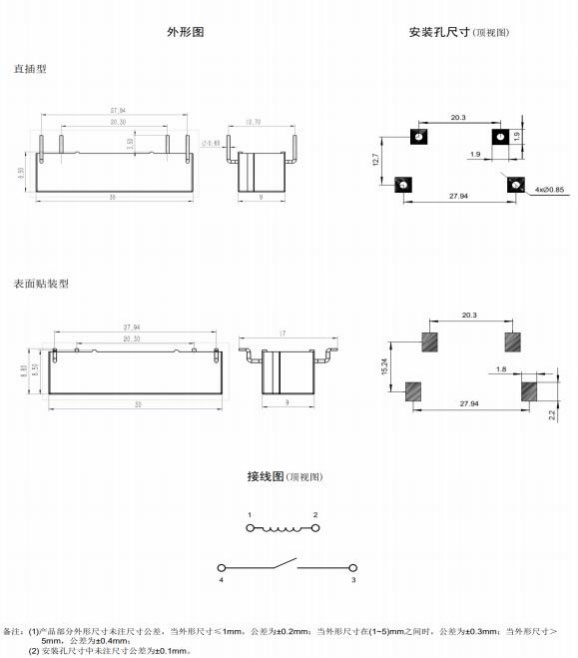

Dimensão do contorno, Diagrama de fiação, layout da PCB (Unidade:mm)
Informações sobre pedidos
CYCHV - 1 A - 12VCC - S - XX
1 2 3 4 5 6
1:Tipo:CYCHV
2: Número de pólos: 1-1 pólo
3: Acordo de contato: A De A
4: Tensão Nominal: 5,12,24 VCC
5: Forma de montagem:(THT) ; S （ SMT）
6: Parâmetro especial: tipo Nil-Standard
Letra ou número - Requisito especial
Isenção de responsabilidade: a especificação serve apenas para referência. As especificações estão sujeitas a alterações sem aviso prévio.
Não foi possível avaliar todo o desempenho e todos os parâmetros de todas as aplicações possíveis. Assim, os usuários devem estar na posição correta para escolher
produto adequado para sua própria aplicação. Para relés selados, após a instalação e limpeza, abra o orifício de ventilação na caixa antes de usar. Se houver alguma dúvida, entre em contato com a Chengyuan para obter serviços técnicos. No entanto, é responsabilidade do usuário determinar qual produto deve ser usado.
