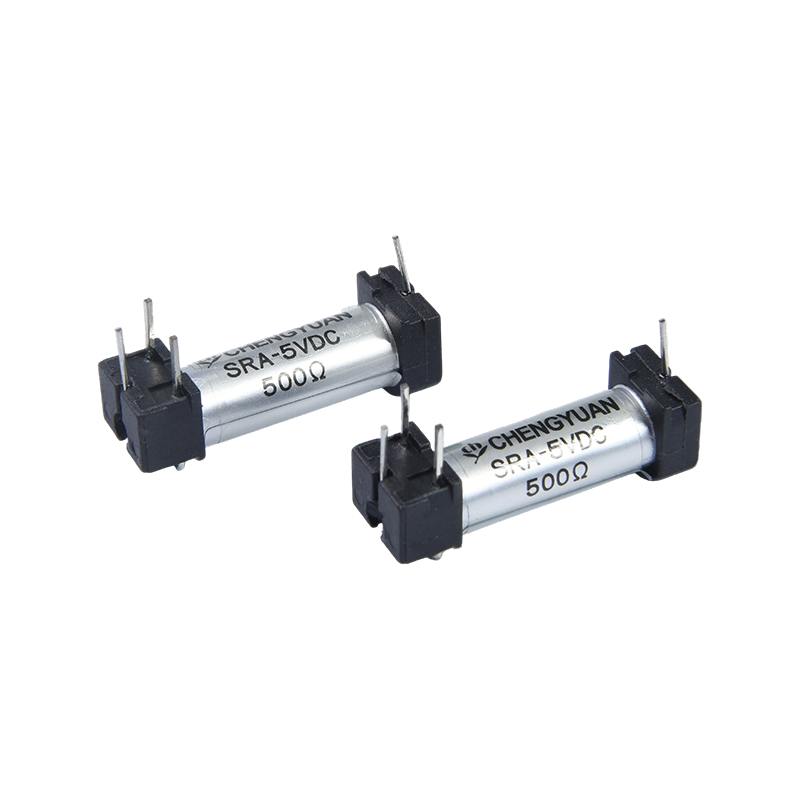

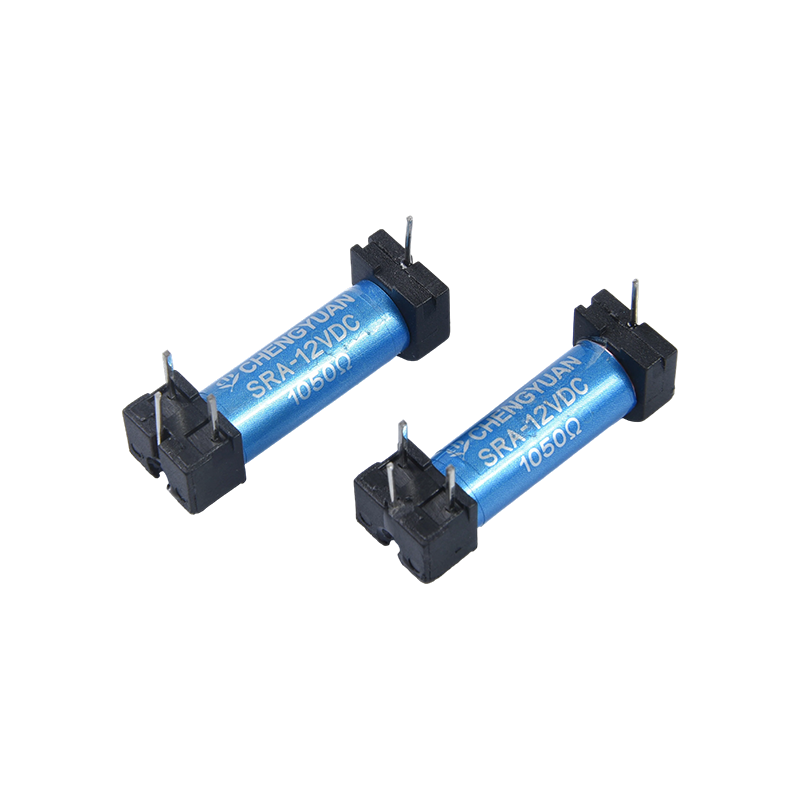

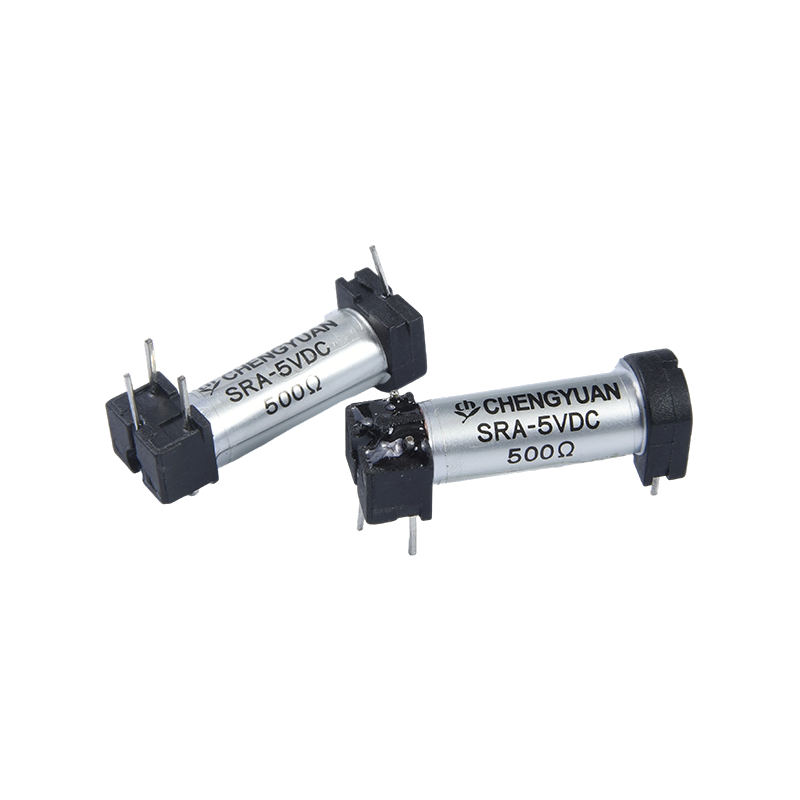

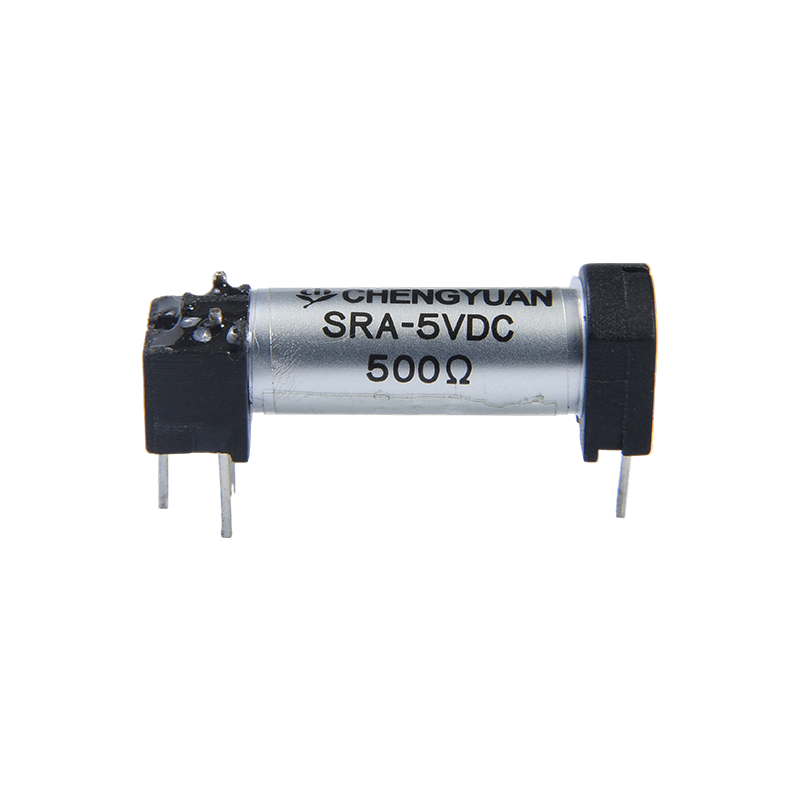

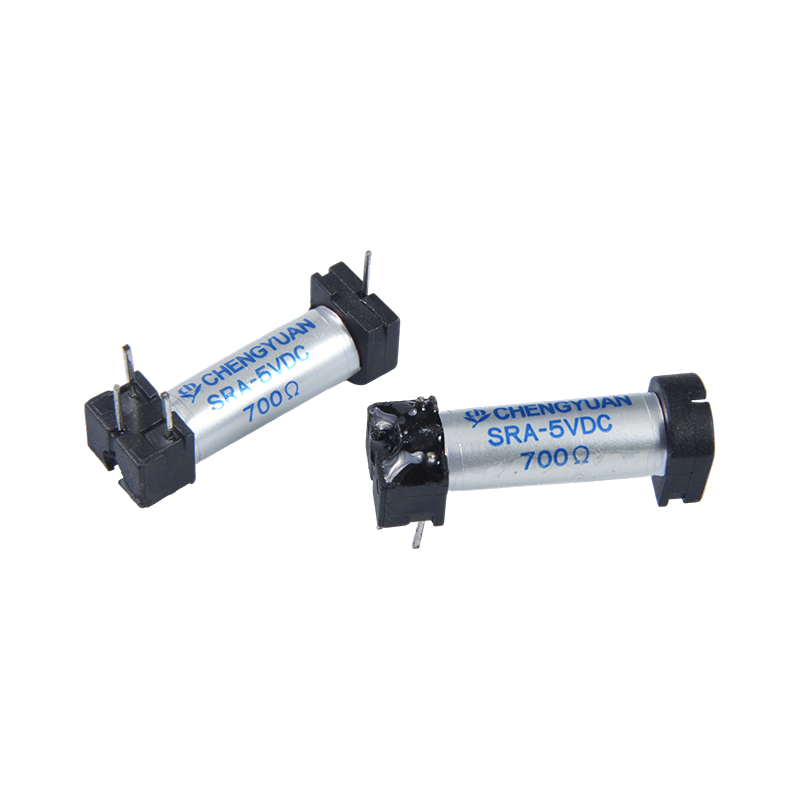

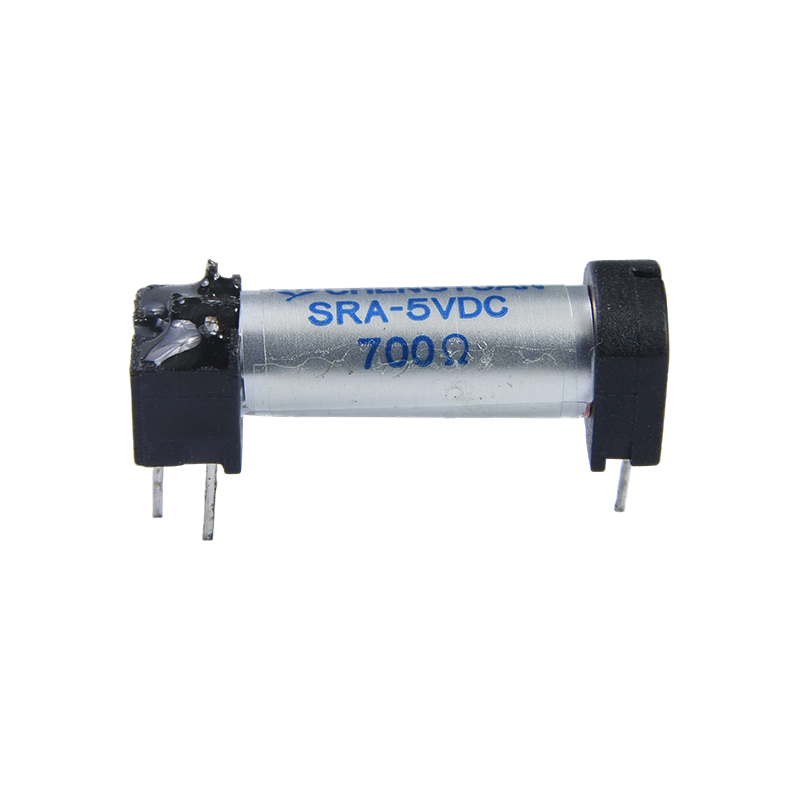

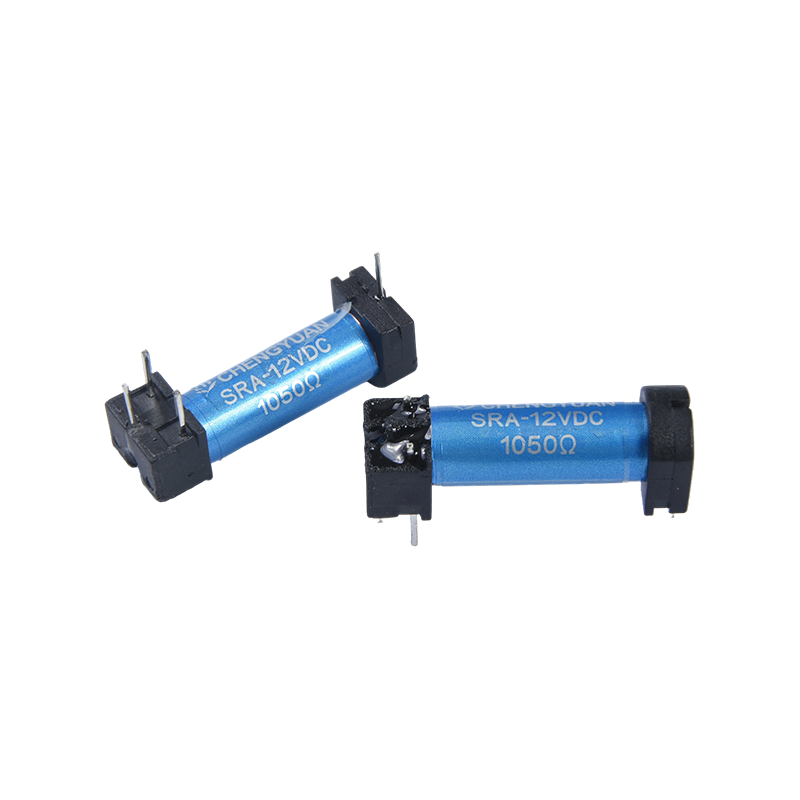

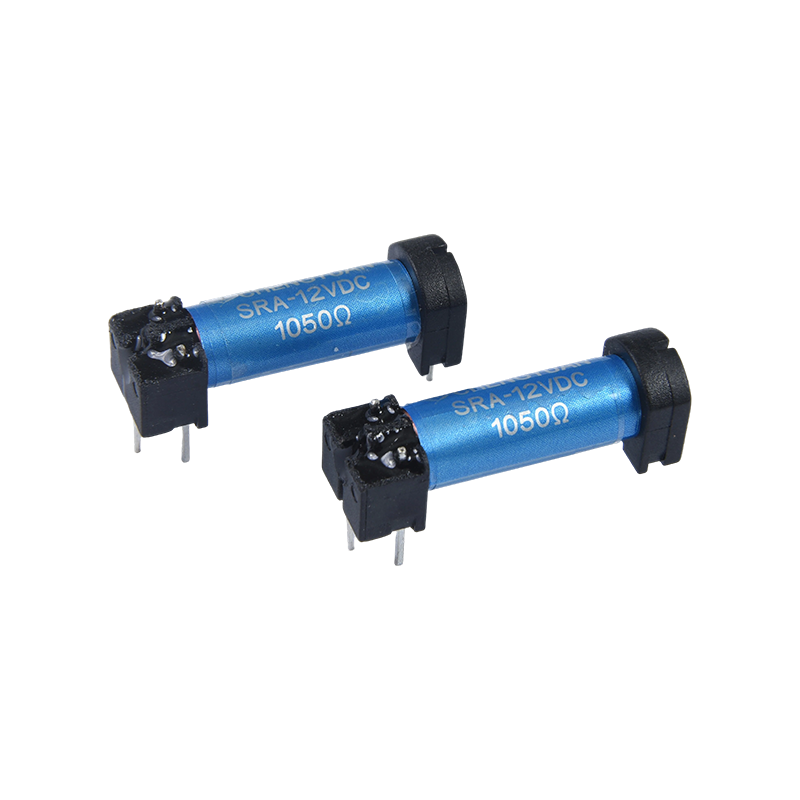

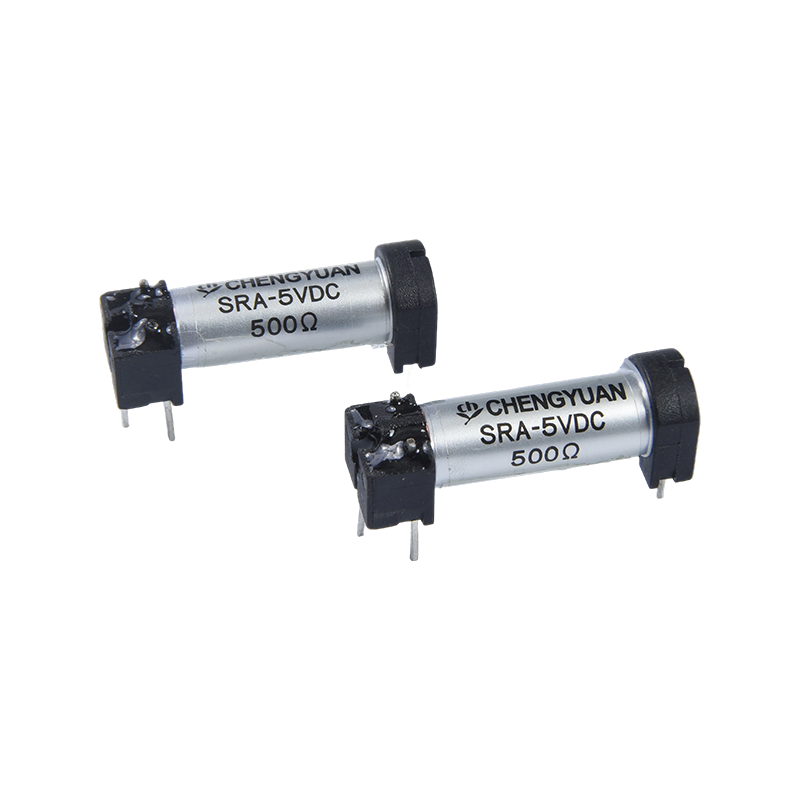

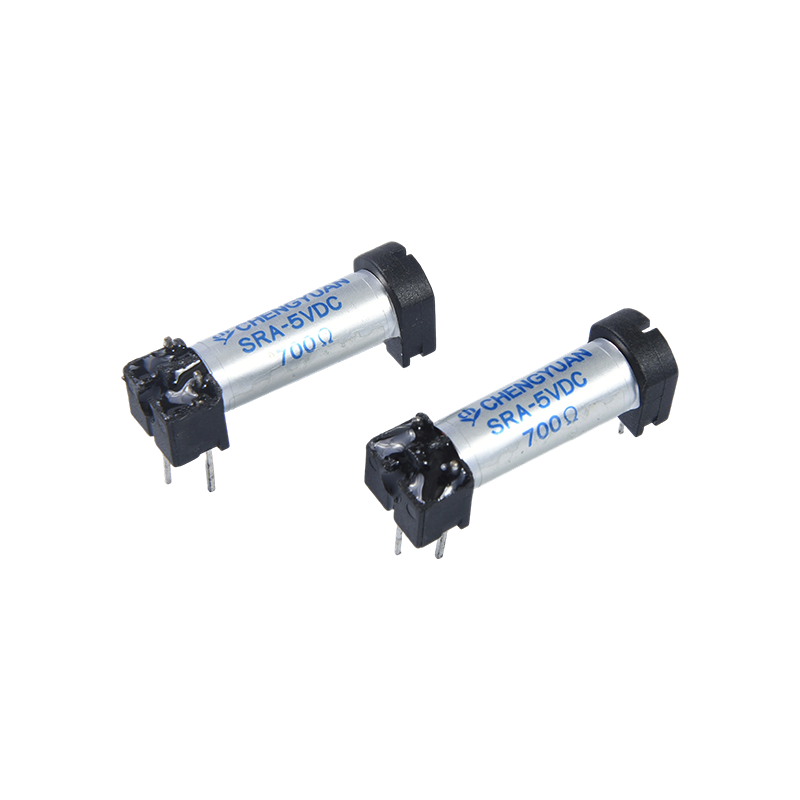

I. Características do produto
1. Design miniaturizado: tamanho pequeno e peso leve economizam efetivamente espaço na placa PCB, adequado para cenários de montagem de alta densidade;
2. Instalação conveniente: Suporta soldagem direta em placas de circuito impresso, compatível com processos de soldagem automatizados, melhorando a eficiência da montagem;
3. Estrutura confiável: Adota uma estrutura de interruptor reed, oferecendo forte resistência a choques e vibrações, garantindo operação estável em vários ambientes.
II. Vantagens
1. Alta Sensibilidade: O design de alta sensibilidade permite uma resposta rápida a sinais de controle fracos, melhorando a precisão do controle;
2. Baixo consumo de energia: Baixo consumo de energia da bobina, adequado para dispositivos eletrônicos alimentados por bateria ou de baixa potência;
3. Forte adaptabilidade ambiental: Excelente resistência a choques e vibrações, longa vida útil, reduzindo custos de manutenção e substituição de equipamentos;
4. Instalação e seleção flexíveis: Suporta soldagem direta de PCB, com múltiplas especificações de impedância de bobina disponíveis para atender a diferentes circuitos e requisitos de instalação.
III. O componente principal do relé reed SR, o interruptor reed, é selado em um gás inerte. O circuito é ligado e desligado magnetizando os contatos reed por meio de um campo magnético. Seu tamanho ultrapequeno, baixo consumo de energia, alta sensibilidade e longa vida útil são suas principais vantagens, tornando-o adequado para aplicações que exigem alta eficiência de espaço e confiabilidade.
As aplicações típicas incluem:
Equipamento de comunicação: Utilizado em discadores, sistemas de videofonia, etc., para comutação de sinais ou proteção de circuitos.
Sistemas de segurança: Integrados em sistemas de controle de acesso, dispositivos de alarme e câmeras de vigilância.
Automação industrial e vários instrumentos de teste de chips, testadores automotivos, etc.
Equipamentos médicos e de medição: Devido à baixa geração de calor e alta estabilidade, é adequado para comutação de sinais sensíveis em instrumentos de precisão ou sistemas de teste.
| Parâmetros de contato |
| Nome do parâmetro | Valor do parâmetro |
| modelo | RS |
| Materiais de contato | Ru/Rh |
| Resistência de contato | ≤100mΩ Máx. (em 1A 16VDC) |
| Carga nominal (resistiva) | 0,1A 125 VCA / 0,5 A 24 VCC |
| Corrente máxima de comutação | 0,5A |
| Tensão máxima de comutação | 200 VCA |
| Potência máxima de comutação | 10VA(CA)/10W(CC) |
| Parâmetros de desempenho |
| Tempo de pull-in (tensão nominal) | 0,55ms Máx. |
| Hora de lançamento | 0,2ms Máx. |
| Resistência de isolamento | Mínimo 100MΩ (a 500VCC) |
| Pressão dielétrica suportável | Contato a contato: 200 VCA, 50/60 Hz por 1 minuto |
| Pressão dielétrica suportável | Conexão da bobina de contato: 1400VAC, 50/60Hz por 1 minuto |
| Resistente à vibração (durável) | 10-55 Hz, amplitude dupla 1,5 mm |
| Resistência à vibração (para mau funcionamento) | 10-55 Hz, amplitude dupla 1,5 mm |
| Resistência ao impacto (mau funcionamento) | 20G mínimo |
| Resistência ao impacto (durabilidade) | 100g mínimo |
| Vida mecânica | 100.000.000 de vezes |
| Vida elétrica | 10.000.000 de vezes |
| Temperatura ambiente | -40°C a 85°C (sem condensação) |
| peso | Aproximadamente 3g |
| Parâmetros da bobina (20°C) |
| Tensão nominal (VCC) | Corrente nominal ±10% (mA) | Resistência da bobina ±10% (Ω) | Potência nominal | Tensão de entrada (Máx.) | Tensão de liberação (mín.) | Tensão aplicada contínua máxima |
| 3 | 0.012 | 250 | Aproximadamente 0,036W | 75% da tensão nominal | 10% da tensão nominal | 130% da tensão nominal |
| 5 | 0.01 | 500 | Aproximadamente 0,05W |
| 12 | 0.012 | 1000 | Aproximadamente 0,144W |
| 24 | 0.012 | 2000 | Aproximadamente 0,288W |
Os valores acima são valores iniciais. Não aplique a tensão máxima ao produto continuamente por mais de 10 minutos para evitar o superaquecimento da bobina.

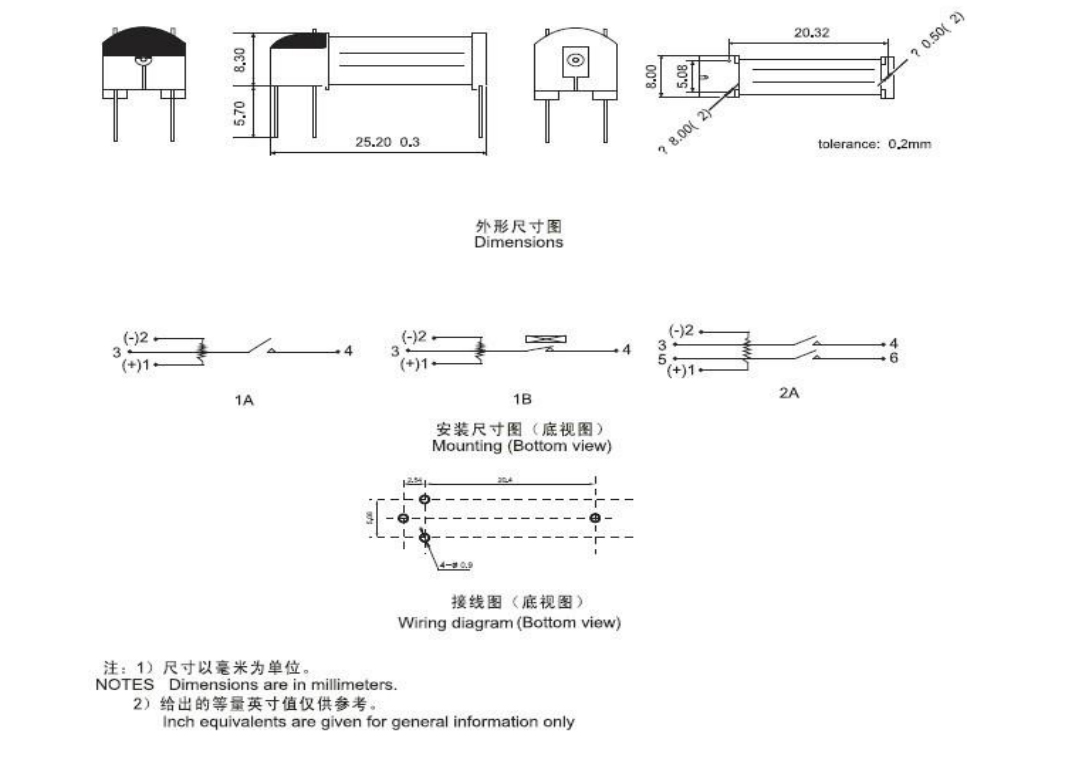

Desenho de dimensões gerais, diagrama de fiação e diagrama de localização do furo de montagem (unidade: mm)
Marca de pedido
SR - 1 - A - 05
1 2 3 4
1: Modelo: SIP
2: Número de grupos de contato: 1-1 pólo
3: Tipo de Contato: C (Referência C); H (Referência A); B (Referência B)
4: Tensão nominal: 3, 5, 12, 24VDC
Isenção de responsabilidade: esta especificação do produto é apenas para referência do cliente e está sujeita a alterações sem aviso prévio.
É impossível para Sheng Yuan avaliar todos os parâmetros de desempenho exigidos para relés em cada aplicação específica; portanto, os clientes devem selecionar produtos que correspondam às suas condições específicas de uso. Para selado
relés, abra os orifícios de ventilação na caixa após a instalação e limpe antes de usar. Se você tiver alguma dúvida, entre em contato com Sheng Yuan para obter suporte técnico adicional. Porém, a responsabilidade pela seleção do produto é exclusivamente do cliente.
