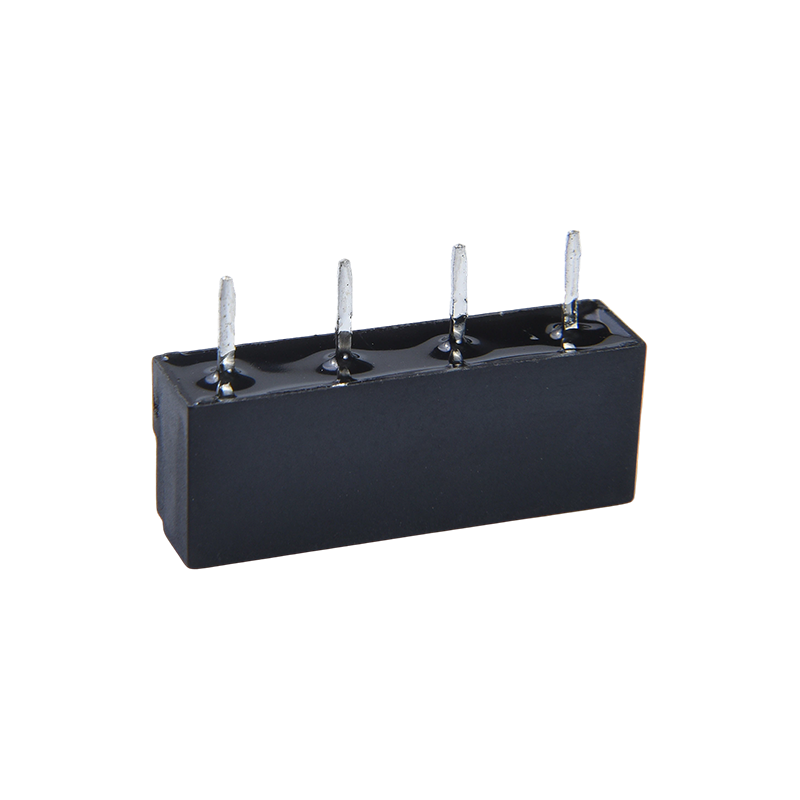

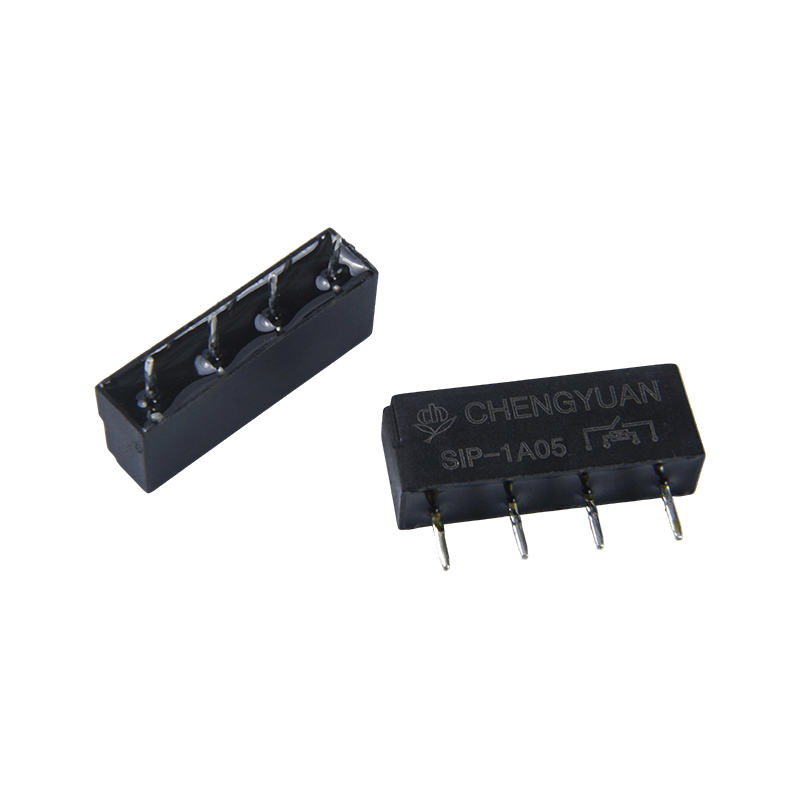

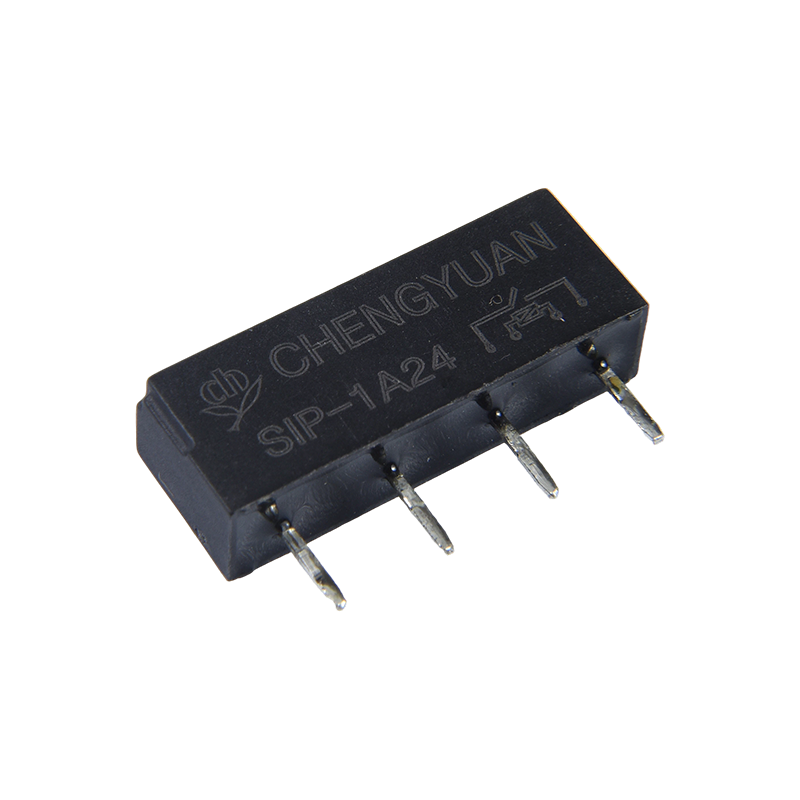

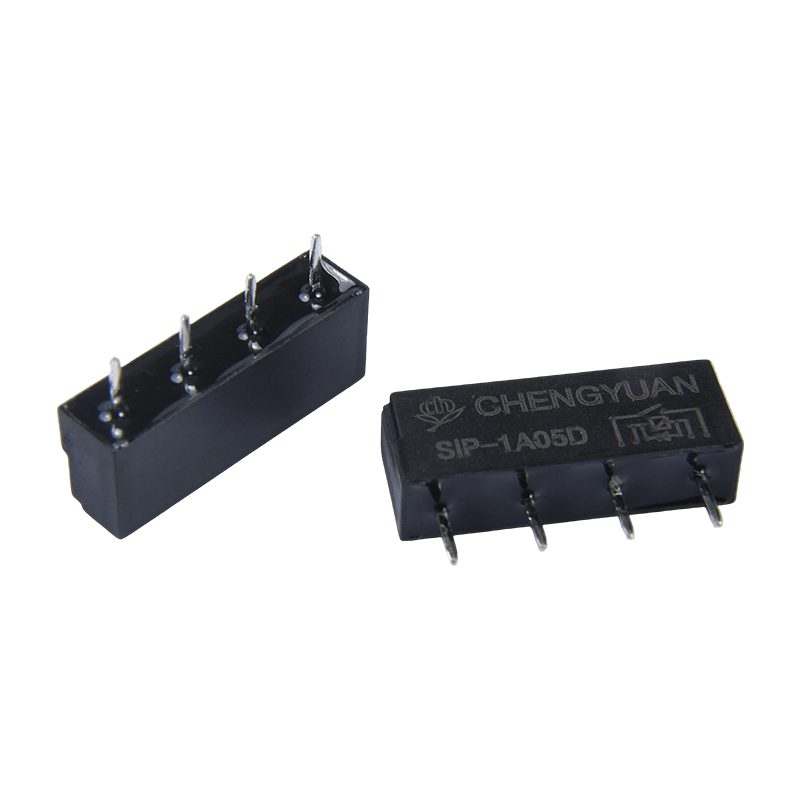

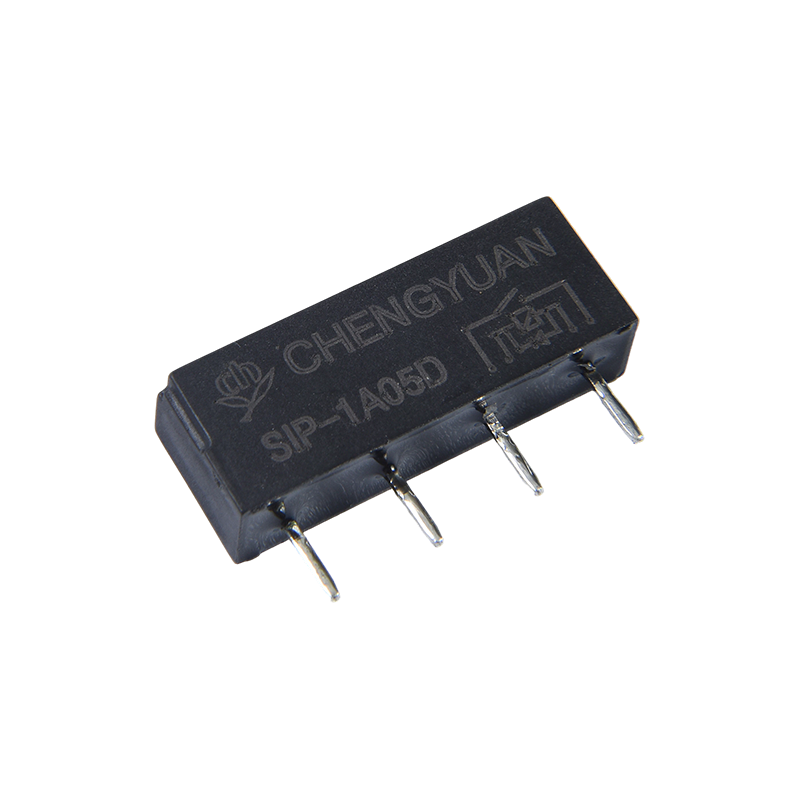

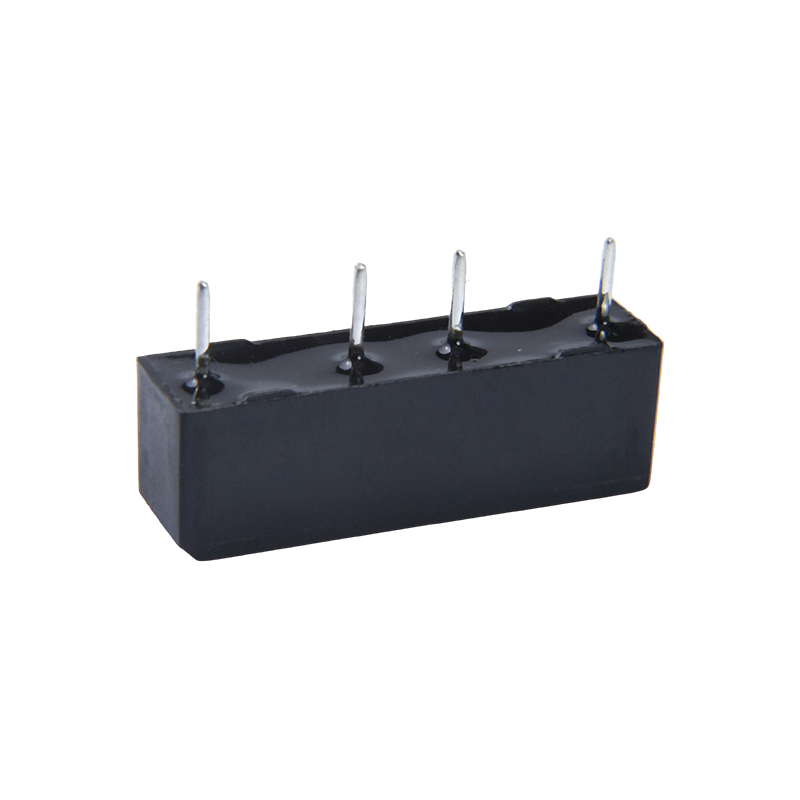

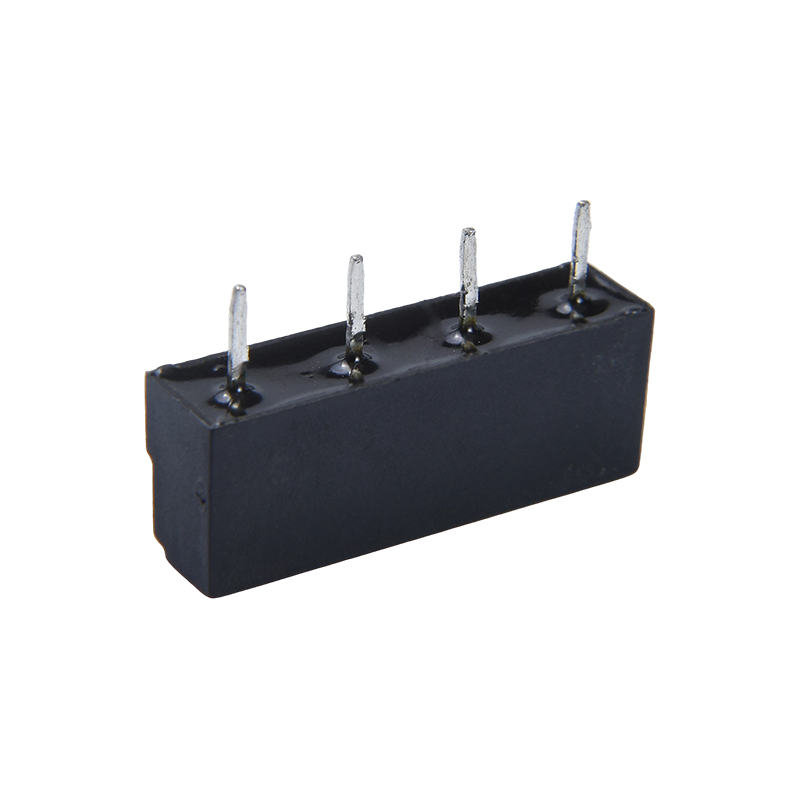

1. Vantagens
Contatos totalmente selados: O interruptor reed é selado em um gás inerte, protegendo os contatos contra poeira e oxidação, proporcionando resistência de contato estável a longo prazo e confiabilidade extremamente alta.
Desempenho de comutação de alta velocidade: A pequena massa do interruptor reed permite uma operação rápida (o tempo de comutação é normalmente em milissegundos), adequado para aplicações que exigem amostragem ou comutação rápida de sinal.
Baixo consumo de energia e alto isolamento: Baixo consumo de energia do acionamento da bobina, alta resistência de isolamento e resistência à tensão entre os contatos e a bobina, alcançando excelente isolamento de sinal e capacidades anti-interferência.
2. Principais recursos
Capacidade de contato: 0,5 A a 125 VCA/24 VCC, projetada especificamente para comutação de sinais de baixo nível, sinais de sensores ou pequenas cargas de corrente.
Pacote compacto: Design de pinos SIP (pacote único em linha) com espaçamento de pinos padrão, economizando espaço na PCB e facilitando a montagem ou inserção automatizada.
Ampla tensão de condução: A bobina suporta tensão de 3 a 24 VCC, compatível com níveis lógicos comuns e tensões de controle.
Longa vida útil: Devido à proteção selada, a vida mecânica e elétrica sob carga nominal é significativamente maior do que os relés eletromagnéticos do tipo aberto do mesmo tamanho.
3. Principais aplicações
Equipamento de teste e medição: Usado em multímetros de alta precisão, placas de aquisição de dados e equipamentos de teste automático (ATE) para comutação e multiplexação de caminho de sinal.
Comunicação e Segurança: Integrado em switches programáveis, sistemas de alarme de segurança e sistemas de controle de acesso para isolamento de sinal e circuitos de comutação de interface.
Eletrônica Médica: Utilizada em equipamentos de monitoramento médico para comutar sinais analógicos de baixo nível, como sinais bioelétricos, exigindo alto isolamento e baixo ruído.
Isolamento de sinal de controle industrial: Em módulos de entrada analógica PLC e interfaces de sensores, fornece isolamento elétrico e proteção entre sinais de campo e sistemas de controle.
Dados de contato
| Tipo | SIP |
| Material de contato | Ru/Rh |
| Resistência ao contato | ≤ 100mΩ Máx. (em 1A 16VCC) |
| Carga avaliada (carga resistiva） | 0,1A125VCA /0,5A 24VCC |
| Máx. comutação de corrente | 0,5A |
| Máx. tensão de comutação | 200 VCA |
| Máx. comutação de energia | 10VA(CA)/10W(CC) |
| Características |
| Tempo de operação (na tensão nominal da bobina) | 0,55 ms Máx. |
| Hora de lançamento | 0,2 ms Máx. |
| Resistência de isolamento | Mínimo 100MΩ (a 500 VCC) |
| Rigidez dielétrica | Entre contatos abertos: 200 VCA, 50/60 Hz por 1 minuto |
| Entre a bobina e o contato: 1400 VCA, 50/60 Hz por 1min |
| Resistência à vibração | Destrutivo | 10-55 Hz, com amplitude dupla de 1,5 mm |
| Funcional | 10-55 Hz, com amplitude dupla de 1,5 mm |
| Resistência ao choque | Funcional | 20 G mín. |
| Destrutivo | 100 G minuto |
| Resistência | Resistência mecânica (10.800ops./h) | 100000000 ops.(na temperatura ambiente) |
| Resistência elétrica (360ops./h) | 1.000.000 de operações (na temperatura ambiente) |
| Temperatura ambiente | -40℃~ 85℃(sem condensação) |
| Peso | Aprox. 1,6g |
| Nominal tensão (VDC) | Nominal operando atual ±10%(mA) | Resistência da bobina ±10%(Ω) | Operação nominal poder | Tensão de operação (Máx.) | Tensão de liberação (Mín.) | Máx. tensão permitida |
| 3 | 0.012 | 250 | Aproximadamente 0,036 W | 75% do nominal tensão | 10% do nominal tensão | 130% da tensão nominal |
| 5 | 0.01 | 500 | Aproximadamente 0,05 W |
| 12 | 0.012 | 1000 | Aproximadamente 0,144 W |
| 24 | 0.012 | 2000 | Aproximadamente 0,288 W |
Os dados mostrados acima são valores iniciais. Não aplique tensão máxima permitida na bobina por mais de 10 minutos para evitar superaquecimento da bobina.

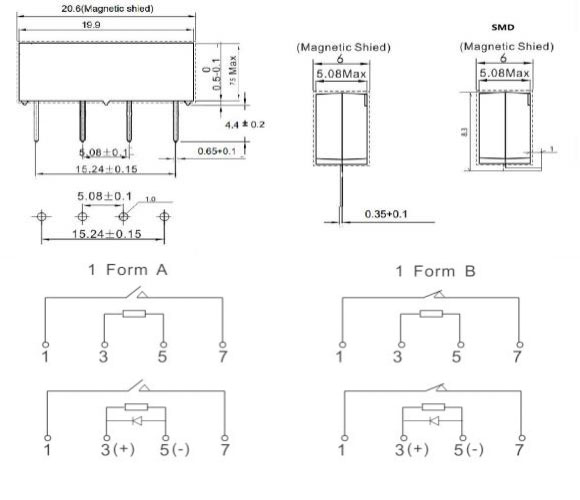

Dimensão do contorno, Diagrama de fiação, layout do PCB (Unidade:mm)
Informações sobre pedidos
SIP - 1 - A - 05 - D - M - SMD
1 2 3 4 5 6 7
1: Tipo: SIP
2: Número de Polos: 1-1Polo
3: Arranjo de Contato: C De C ; H De A ; B De B
4: Tensão nominal: 3,5, 12, 24 VCC
5: Supressão transitória da bobina: DCom diodo; NIL: Padrão
6: Com tampa de blindagem: M ， Padrão NIL
7: SMD, padrão NIL
Isenção de responsabilidade: a especificação é apenas para referência. As especificações estão sujeitas a alterações sem aviso prévio.
Não conseguimos avaliar todo o desempenho e todos os parâmetros para todas as aplicações possíveis. Assim, os usuários devem estar na posição certa para escolher
Produto adequado para aplicação própria. Para relés selados, após a instalação e limpeza, abra o orifício de ventilação da caixa antes de usar. Se houver alguma dúvida, entre em contato com Chengyuan para serviços técnicos. No entanto, é responsabilidade do usuário determinar qual produto deve ser utilizado.
