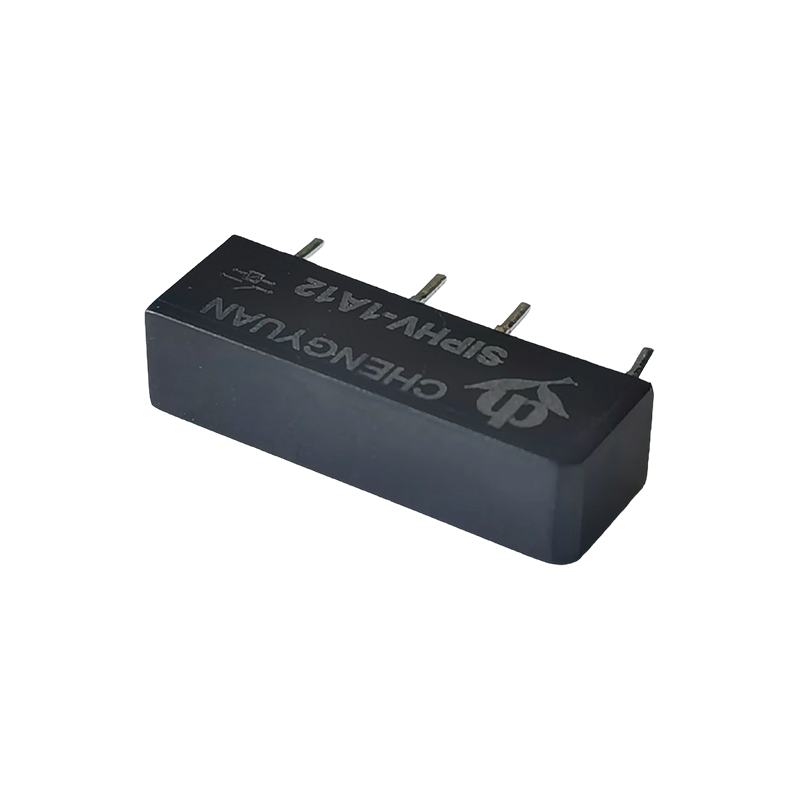

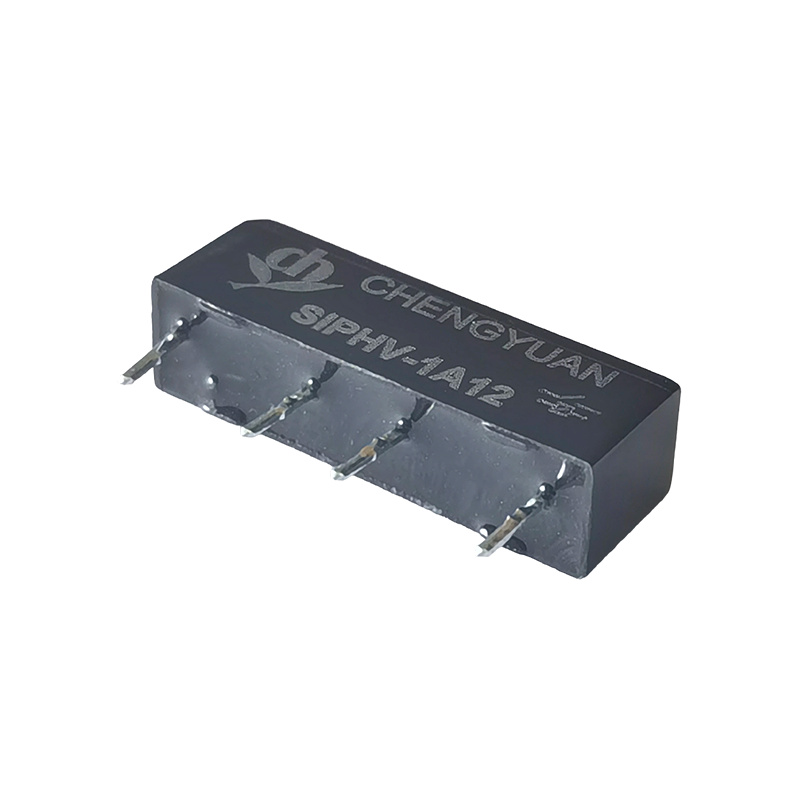

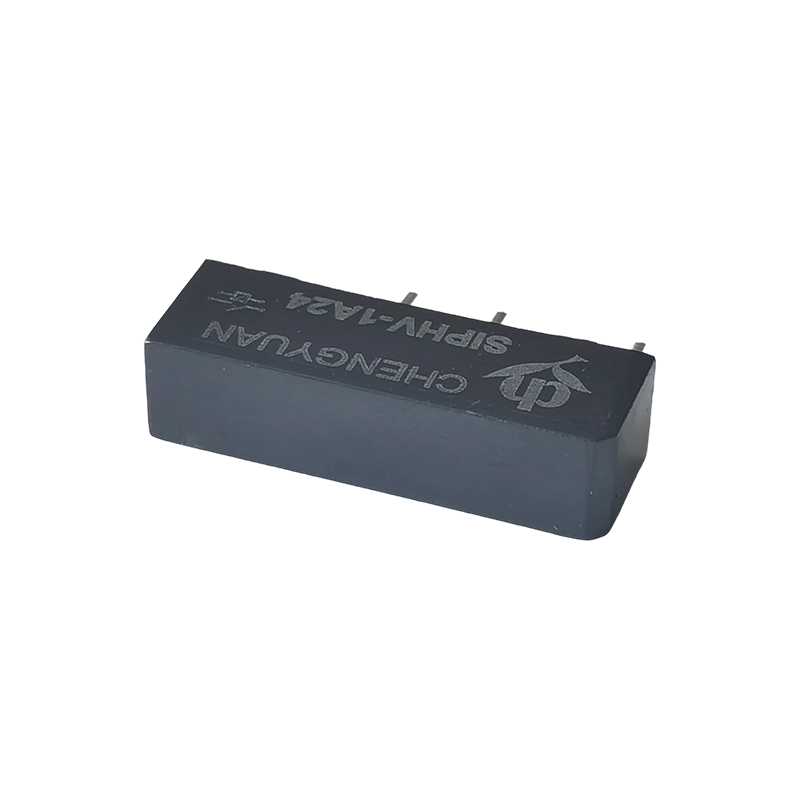

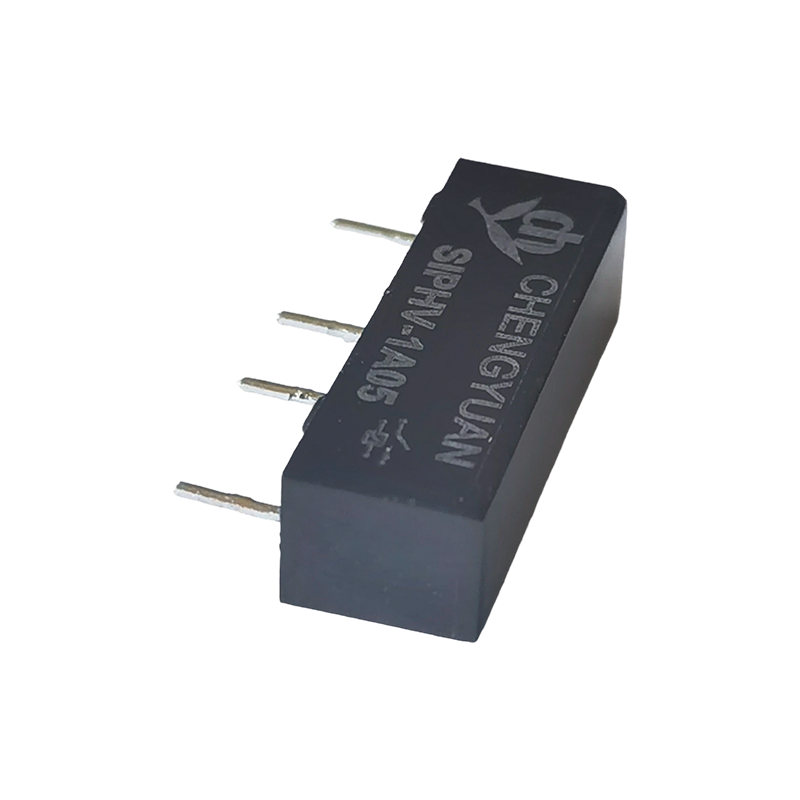

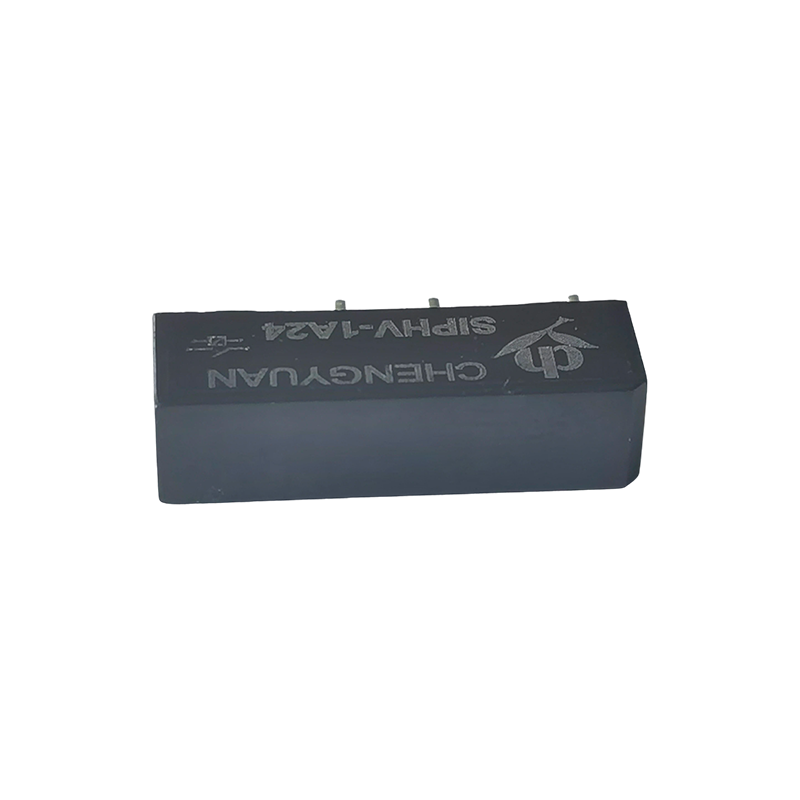

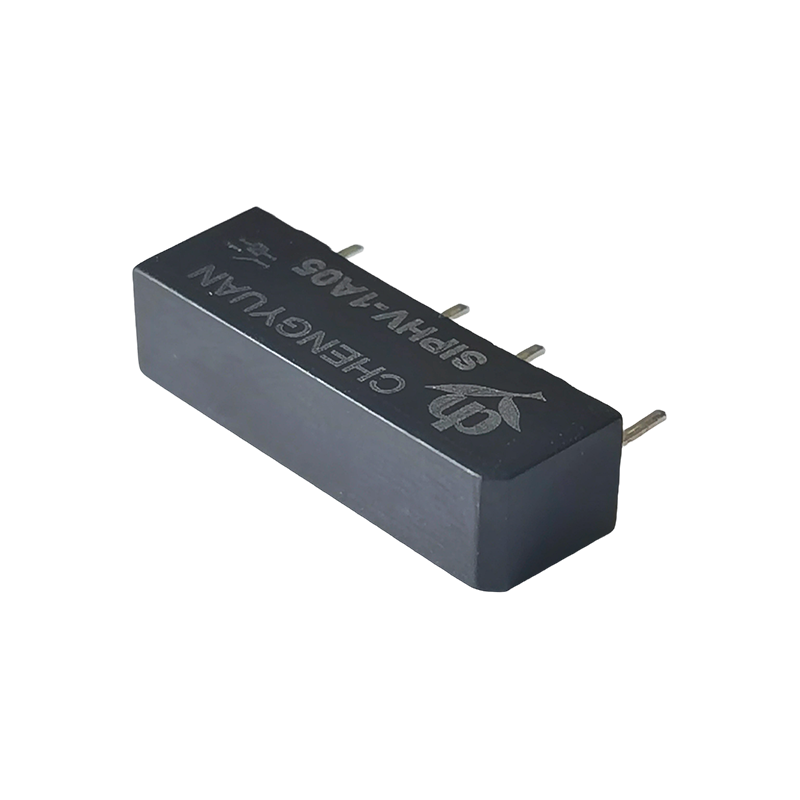

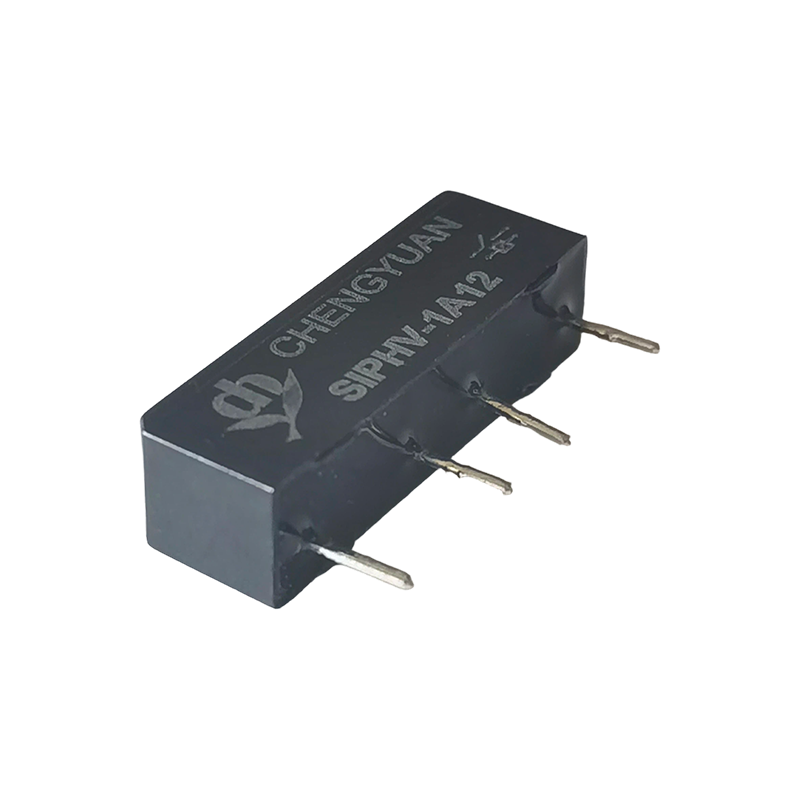

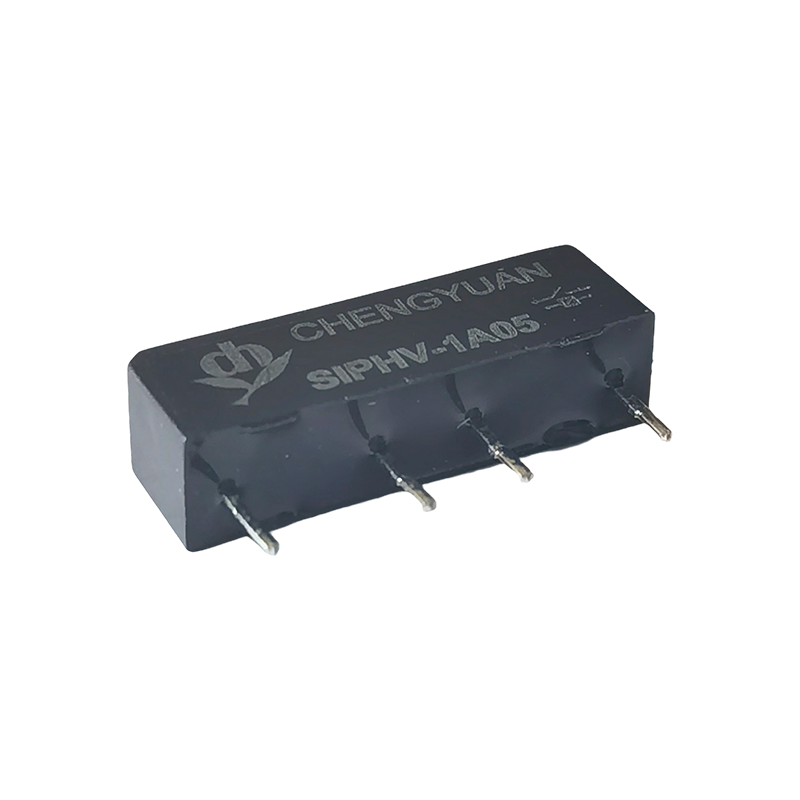

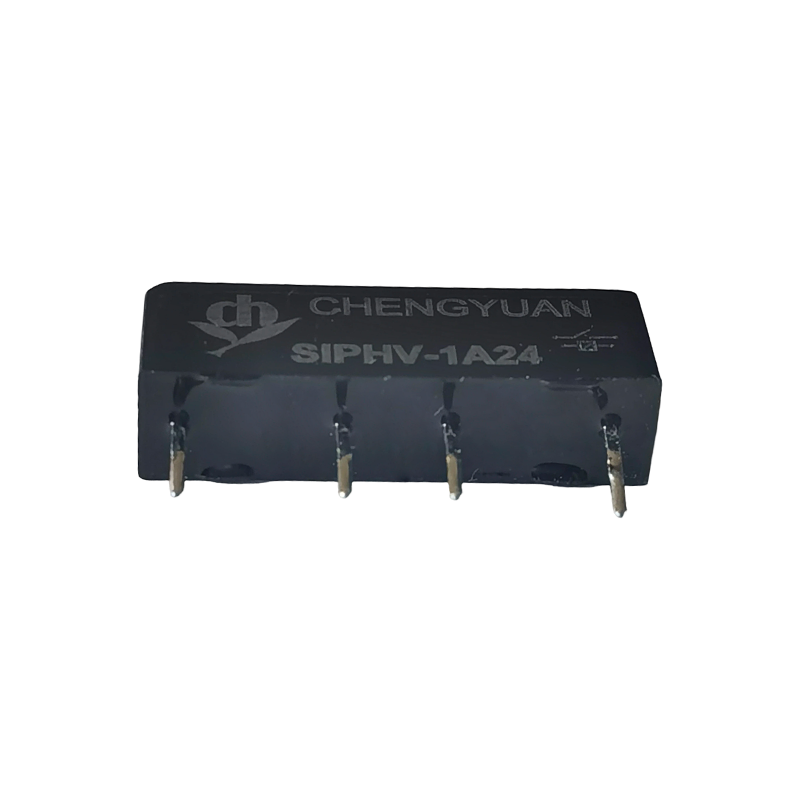

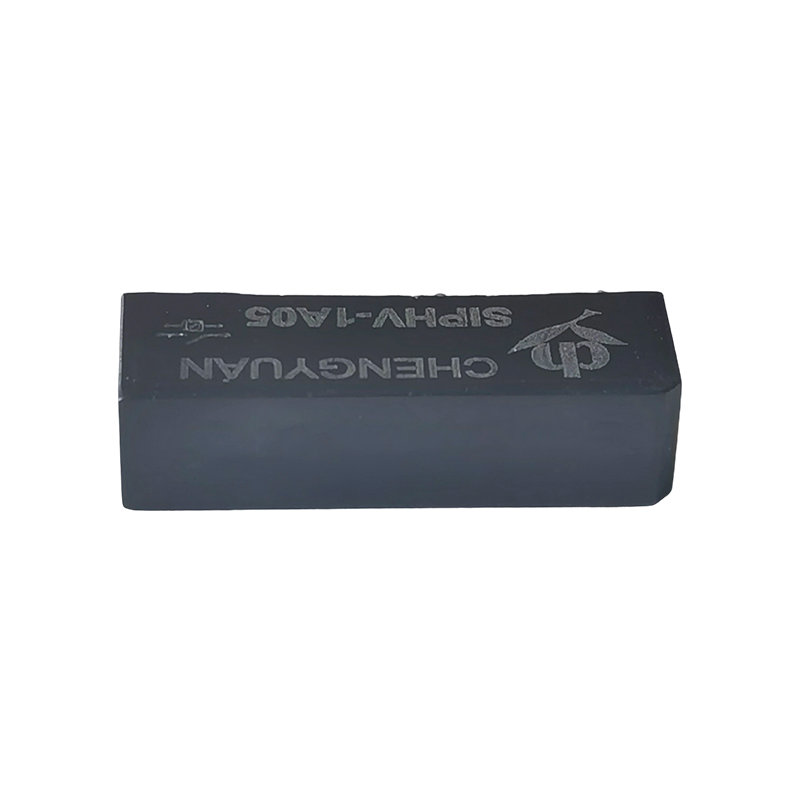

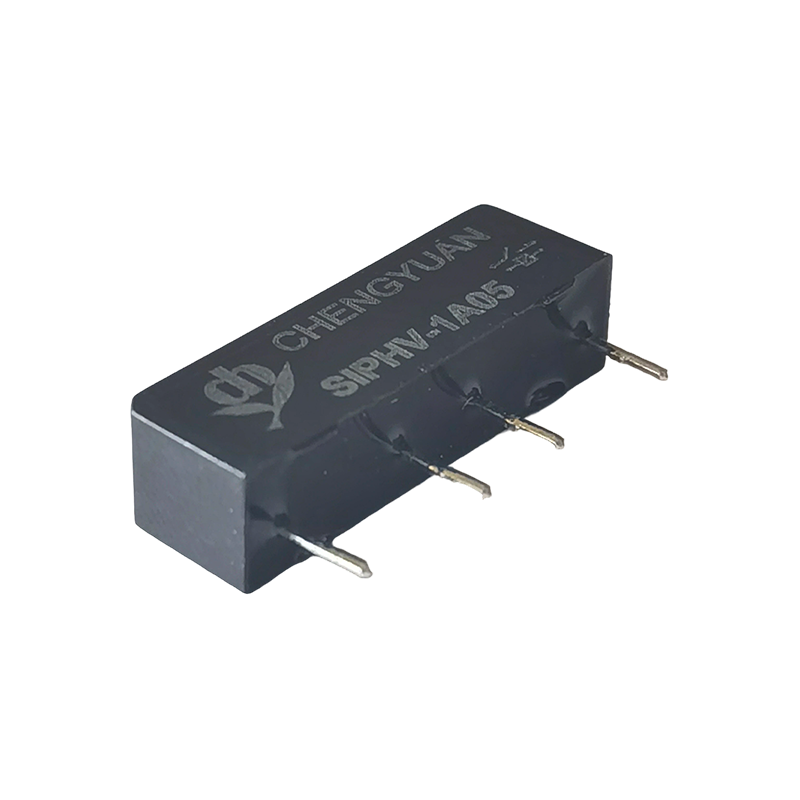

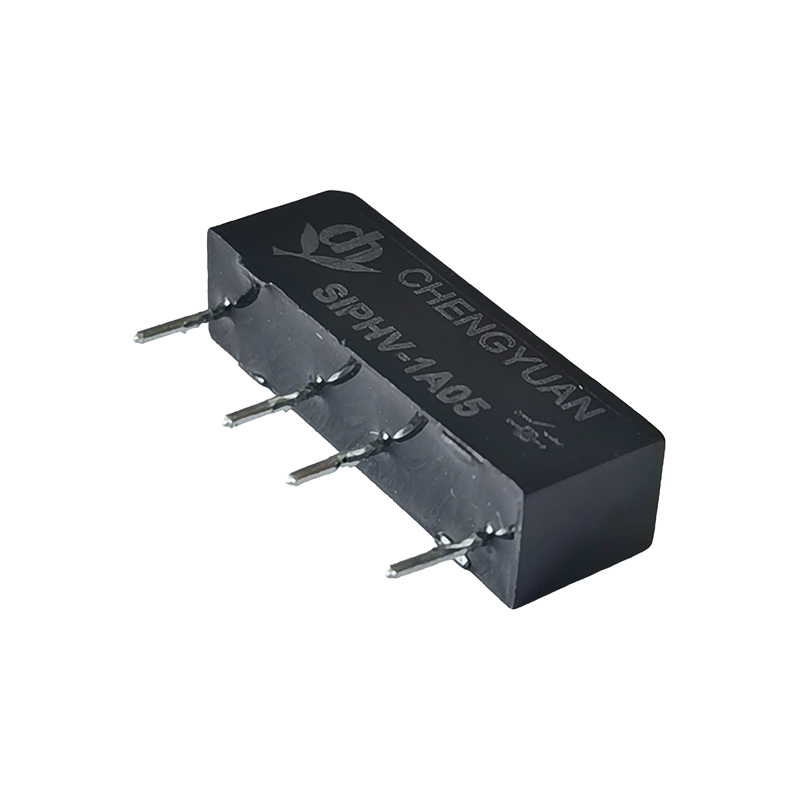

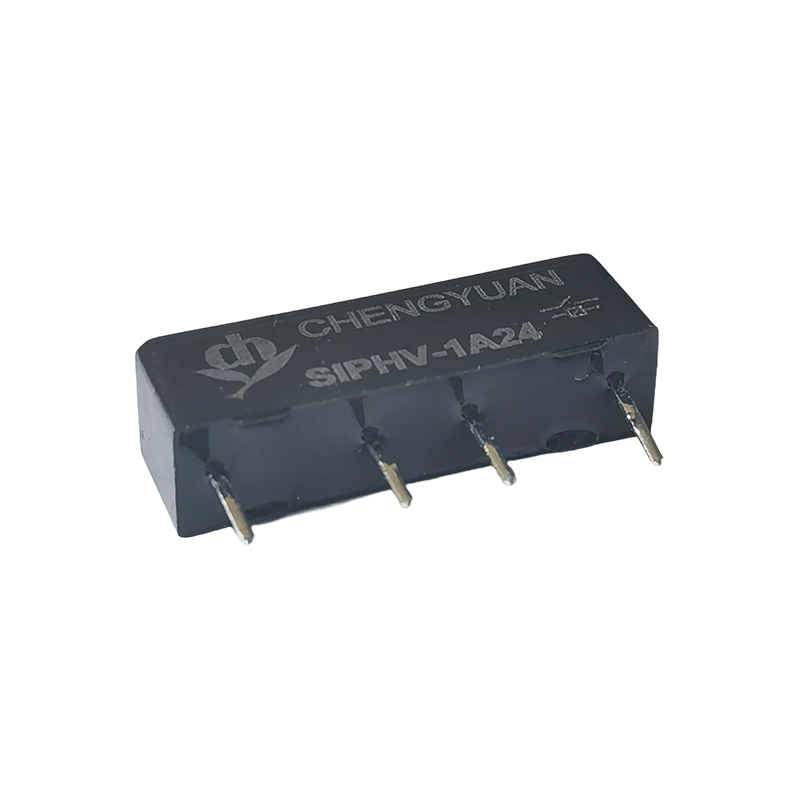

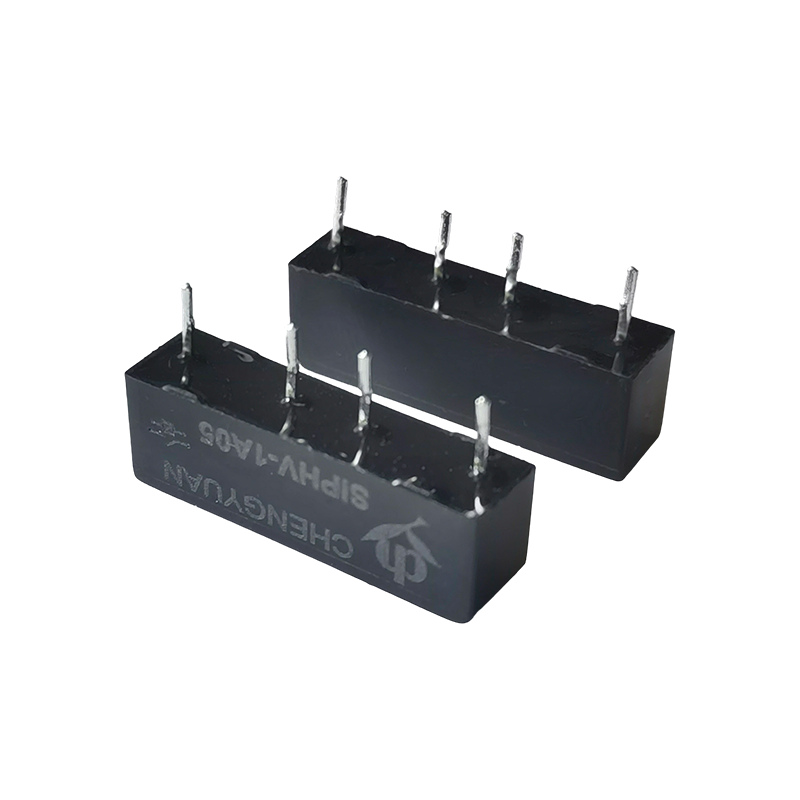

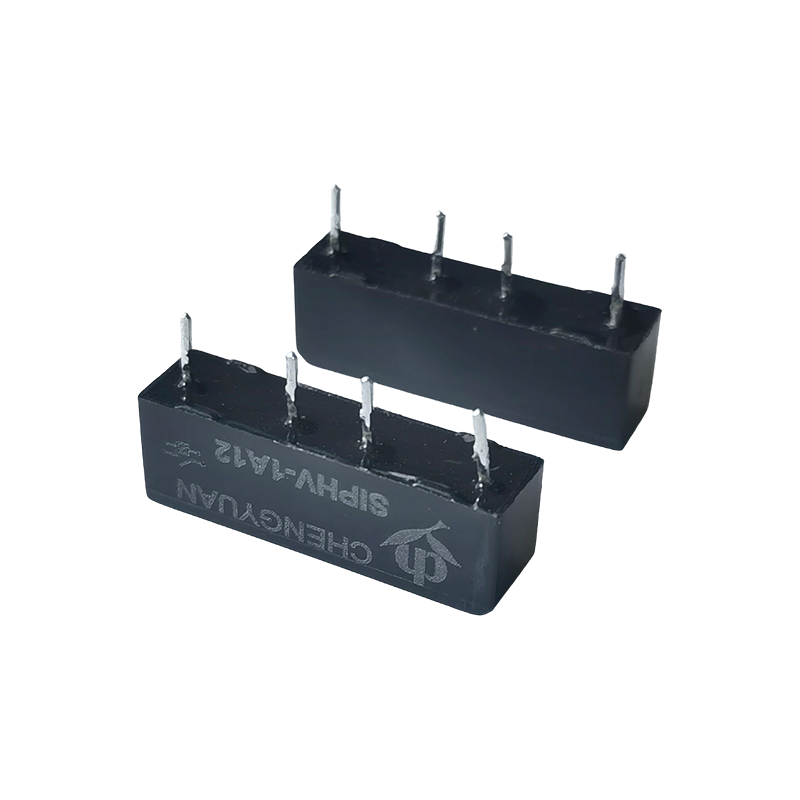

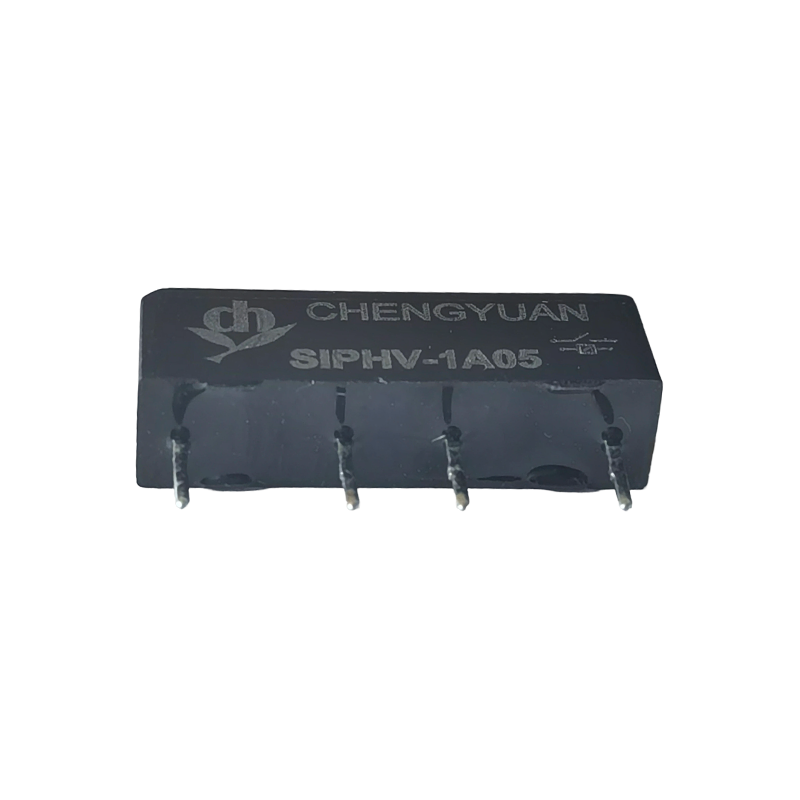

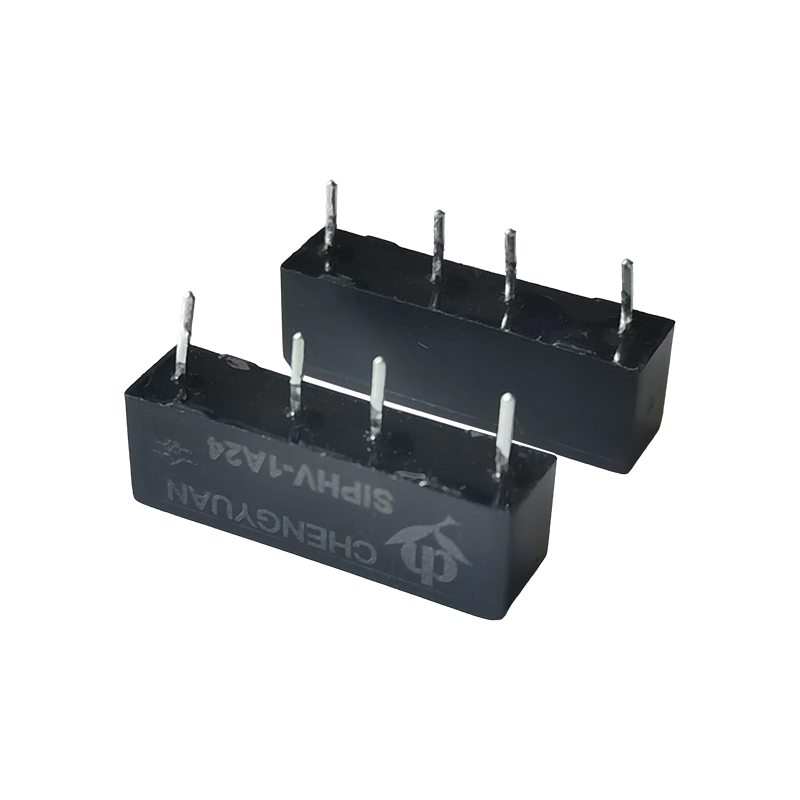

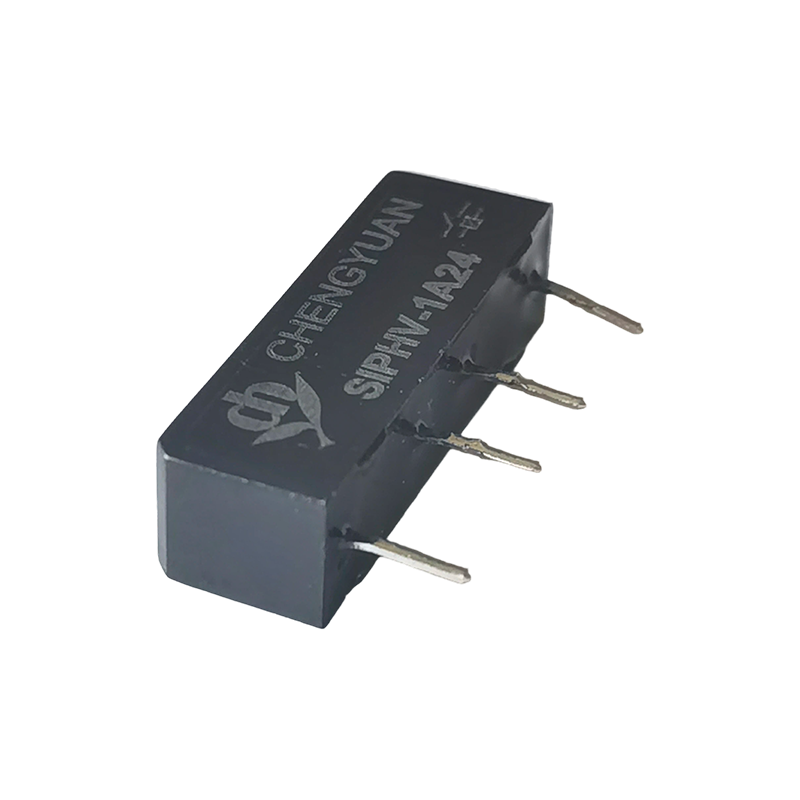

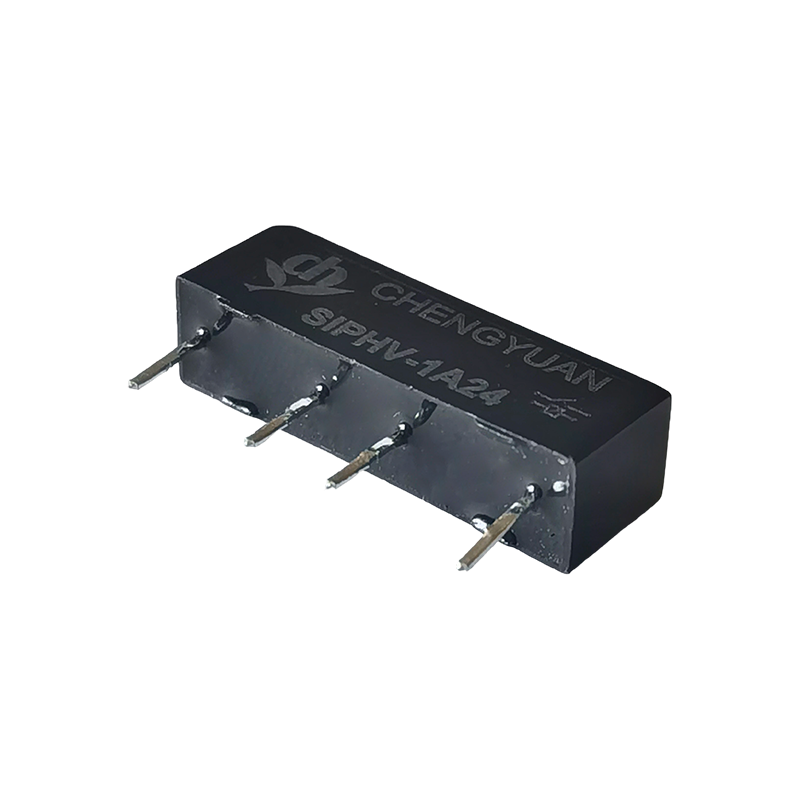

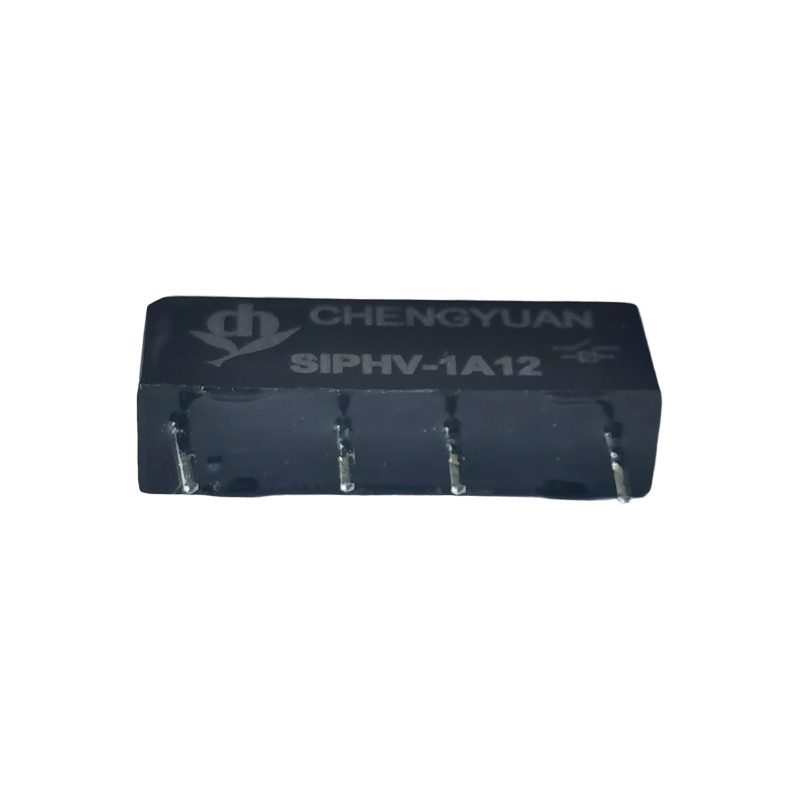

Características do produto:
Resistência de tensão ultra-alta: Tensão nominal máxima de até 4KVDC, capaz de suportar cargas de 1000VAC pico/VDC, excedendo em muito o nível de resistência de tensão de relés típicos.
Tecnologia de chave reed: usa uma chave reed como elemento de comutação central, oferecendo velocidade de comutação rápida, longa vida útil e baixa resistência de contato.
Embalagem em miniatura: O design compacto SIP (Single In-line Package) economiza significativamente espaço na placa de circuito, facilitando a montagem de alta densidade.
Montagem direta em PCB: Projetado especificamente para placas PCB, garantindo soldagem segura e adequação para produção automatizada.
Baixo consumo de energia: Faixa de tensão da bobina de 3VDC a 24VDC, facilmente integrada em vários circuitos de controle de baixa tensão.
Aplicações típicas:
Equipamento de teste de alta tensão: Usado em instrumentos de teste, como testadores de resistência de tensão e testadores de isolamento para comutar e isolar sinais de alta tensão.
Eletrônica médica: Adequado para seções de controle de alta tensão em equipamentos médicos, garantindo isolamento seguro.
Equipamento de comunicação: Usado em módulos de circuito que requerem isolamento ou comutação de alta tensão em sistemas de comunicação.
Instrumentos de medição de precisão servem como um componente chave para comutação de sinais de alta tensão em sistemas de medição de alta precisão.
Automação industrial: Utilizada para transmissão de sinais e proteção em circuitos de controle de alta tensão.
| Avaliação do contato |
| Acordo de contato | 1A; |
| Avaliação do contato | 100 W (Tensão Máxima de Comutação 350 VCC, 300 VCA) |
| Tensão máxima de comutação | 1000VAC pico/VDC |
| Corrente máxima de comutação | 1,0A |
| Corrente máxima de transporte | 2,5A |
| Expectativa de vida | 5VDC 10mA 5X108 Ops 1KVDC 1mA 1X105 Ops |
| Parâmetro da bobina |
| Tensão da bobina (VCC) | Resistência da bobina Ω± 10% | Corrente Normal (mA) | Tensão de liberação VDC(Min) (8% da tensão nominal) | Tensão de captação VDC (máx.) (75% da tensão nominal) |
| Avaliado | Máx. |
| 5 | 6.50 | 120 | 41.7 | 0.5 | 3.8 |
| 12 | 15.6 | 500 | 24.0 | 1.2 | 9.0 |
| 24 | 31.2 | 2000 | 12.0 | 2.4 | 16.8 |
Cuidado: 1, o uso de qualquer tensão da bobina inferior à tensão nominal da bobina comprometerá a operação do relé.
2, A tensão de captação e liberação é apenas para fins de teste e não deve ser usada como critério de projeto.
| Condição de operação |
| Resistência de contato | 150mΩ |
| Tensão de ruptura | Bobina para contatos | 4000 VCC |
| Através do contato | 4000 VCC |
| Resistência de Isolamento | Abra contatos 1X1011Ω MIN. Contatos para bobinar 1X1011Ω MIN. |
| Capacitância | Através de contato aberto | 1,0pF |
| Contato aberto para bobina | 2,0 pF |
| Tempo de operação | 1,0mS |
| Hora de lançamento | 0,25mS |
| Temperatura operacional | -40℃-85℃ |
| Temperatura de armazenamento | -40°C-105°C |
| Temperatura de soldagem | 5 seg. máximo 260°C |

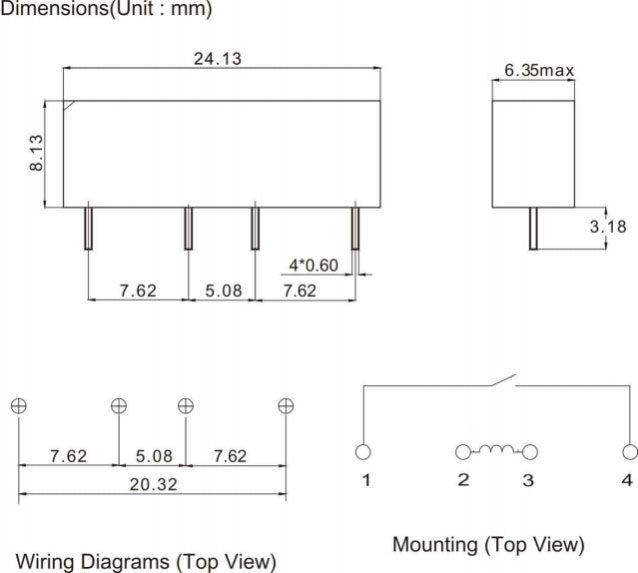

Dimensões (mm)
| Informações sobre pedidos |
| SIPHV - 1A 12 1 2 3 |
| 1. Número da peça: SIPHV 2. Formulário de contato: 1A 3. Tensão nominal da bobina (VCC): CC: 5,12,24 |
