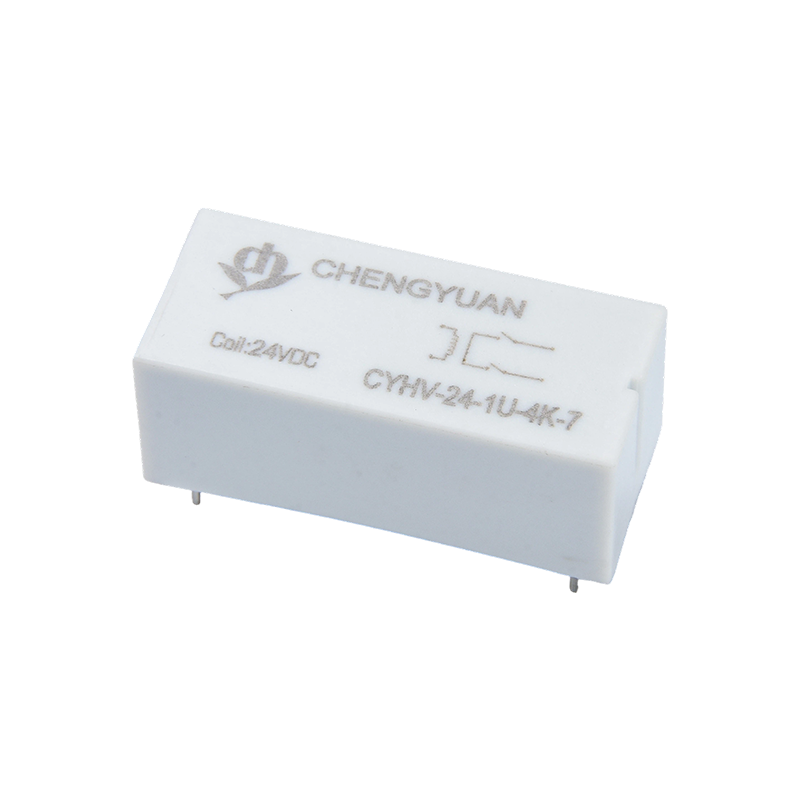

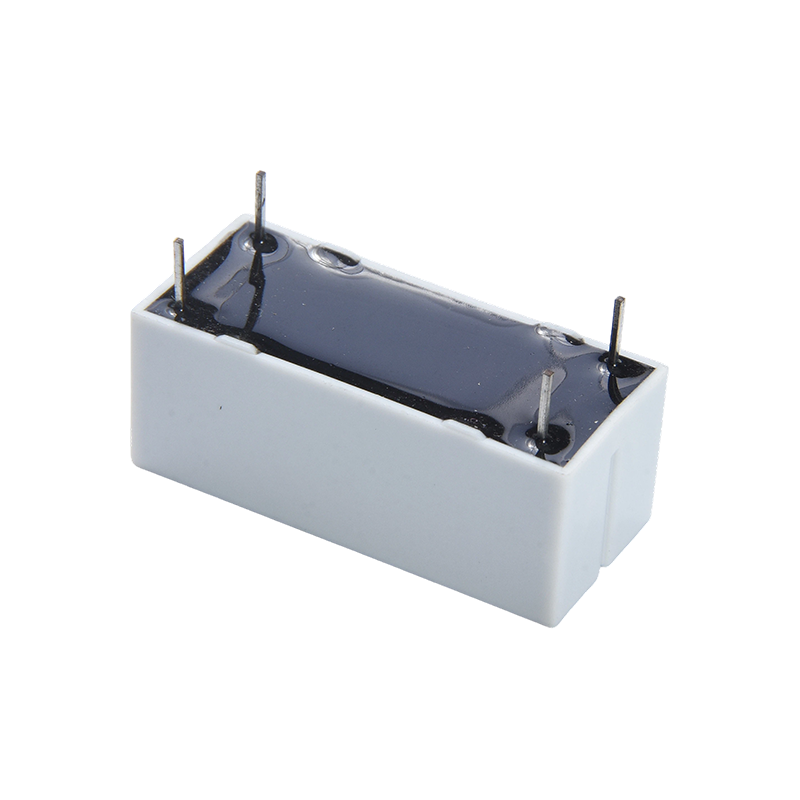

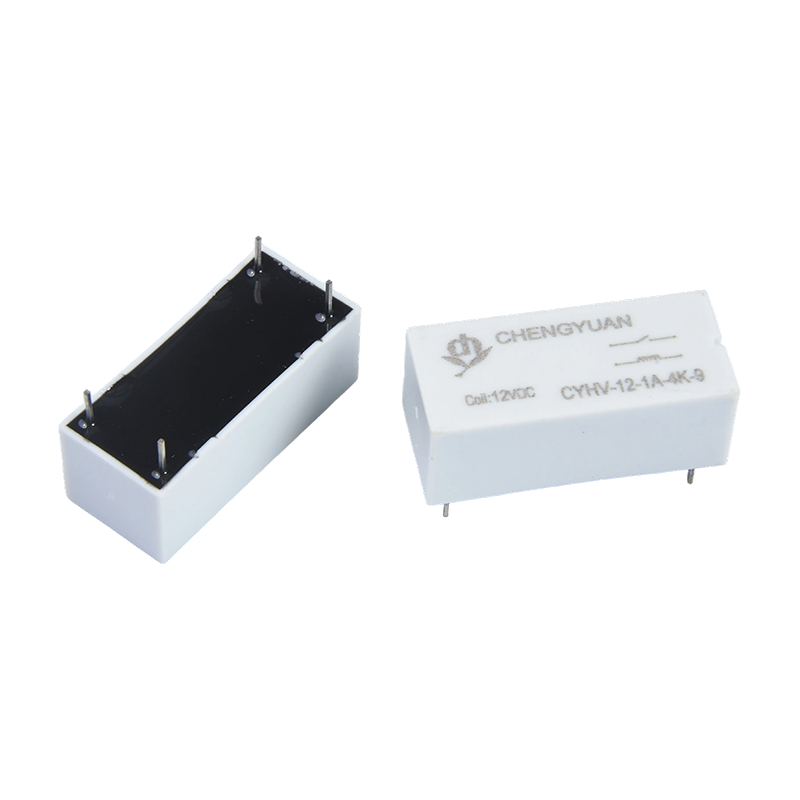

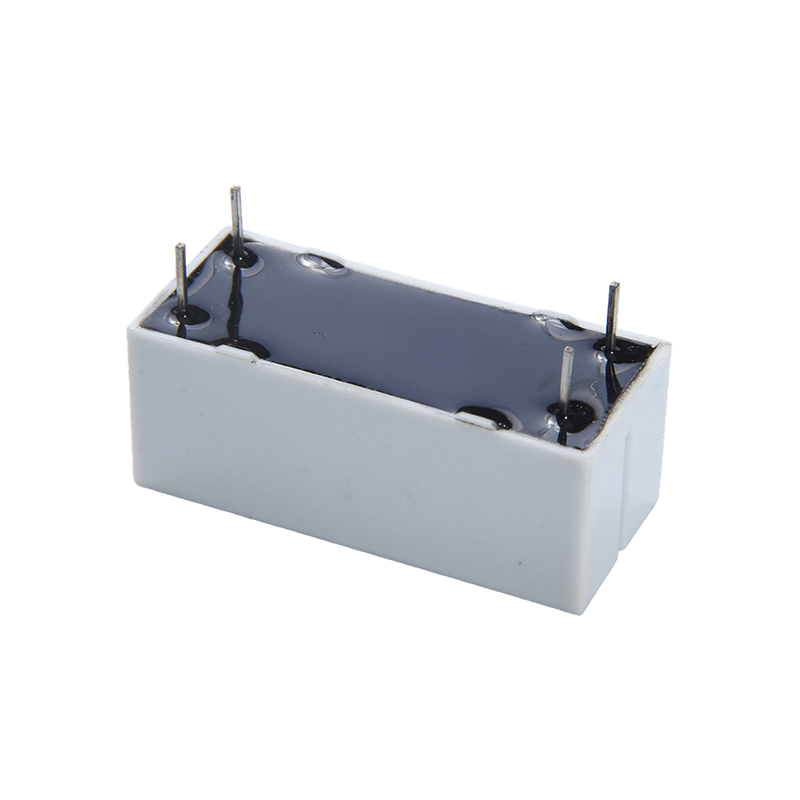

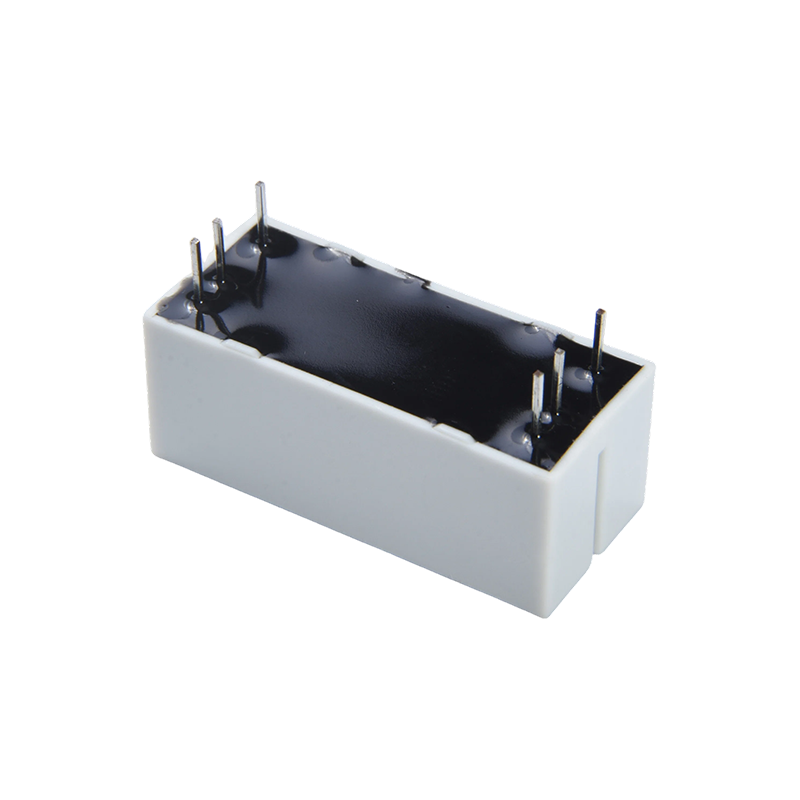

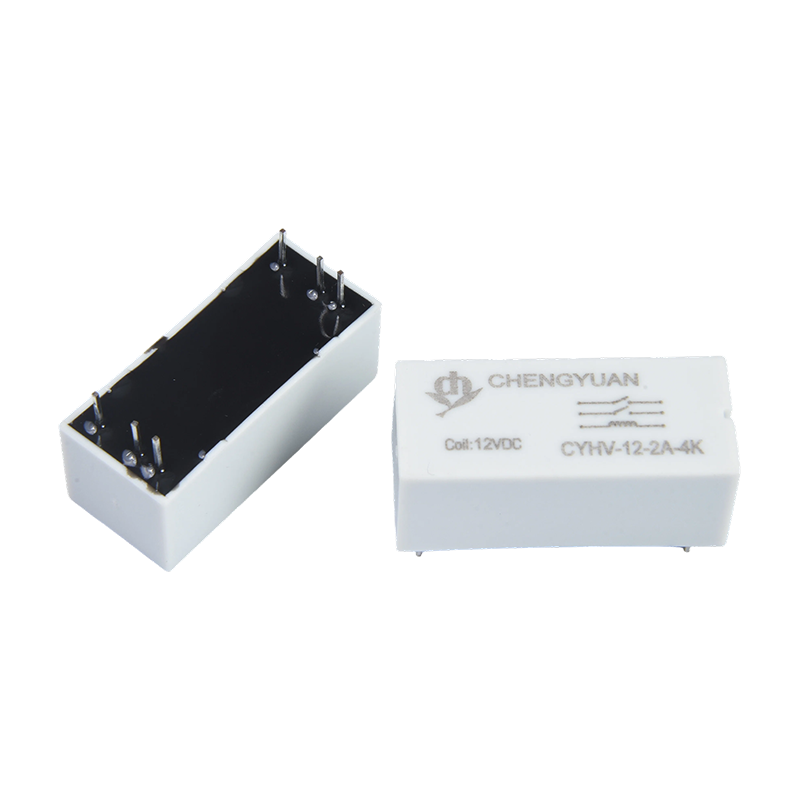

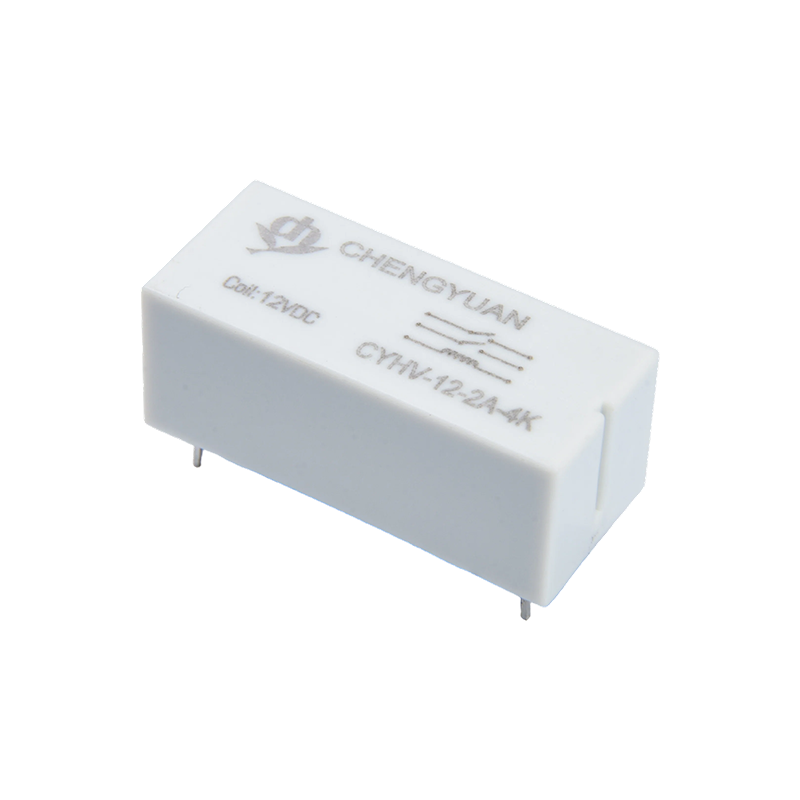

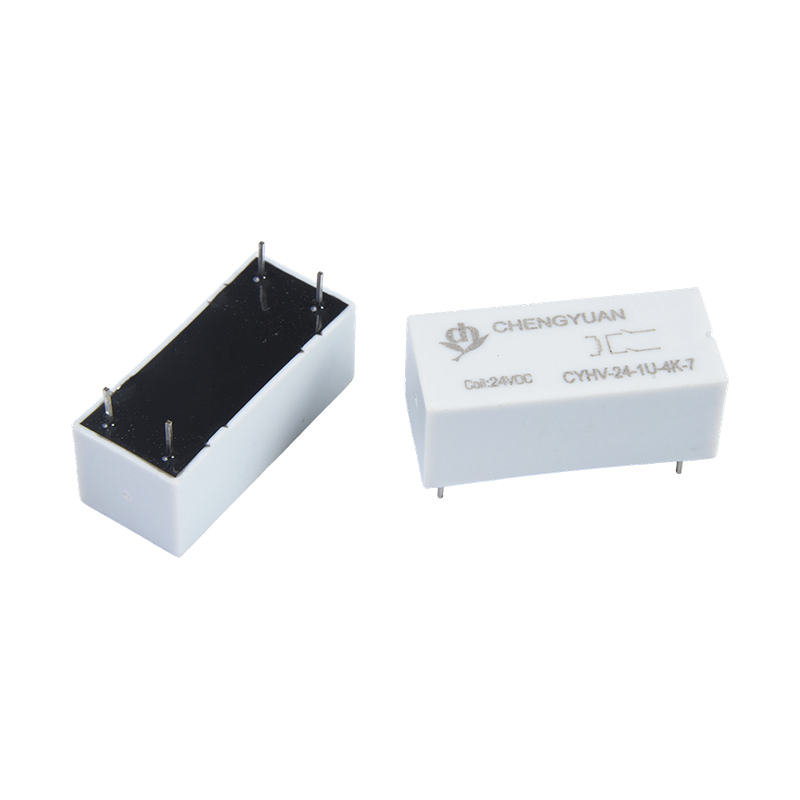

Vantagens do produto:
Isolamento de tensão ultra-alta: Suporta tensão entre contatos de até 6.000 V, fornecendo excelentes recursos de isolamento de alta tensão para relés de nível PCB, bloqueando efetivamente a interferência de alta tensão.
Comutação de alta tensão e baixa corrente: Otimizado para comutação de correntes fracas sob alta tensão (por exemplo, 10mA @ 1500VDC) ou correntes convencionais sob baixa tensão (por exemplo, 1A @ 30VDC), com uma faixa de aplicação claramente definida.
Estrutura selada de longa vida: O interruptor reed é selado em um gás inerte, sem peças de desgaste móveis, resultando em uma vida mecânica extremamente longa e imunidade à poeira e umidade ambientais.
Principais recursos:
Especificações de carga multinível: Suporta várias condições de carga: 10mA/1500VDC, 15mA/1000VDC, 1A/30VDC, acomodando cenários de microcorrente de alta tensão e corrente convencional de baixa tensão.
Bobina de alta sensibilidade: Baixo consumo de energia de acionamento da bobina, compatível com sinais de controle de baixa tensão 3-24VDC, facilmente acionados diretamente por circuitos integrados.
Montagem compacta de PCB: Design de pacote em miniatura, soldado diretamente ao PCB, economizando espaço e adequado para layouts internos de instrumentos de alta densidade.
Resposta rápida: A ação rápida do interruptor reed e o curto tempo de comutação atendem aos requisitos de tempo para amostragem de sinal em instrumentação.
Principais aplicações:
Equipamento de monitoramento de segurança: Usado na amostragem de sinais de alta tensão ou comutação de circuitos de teste em monitores de isolamento, testadores de tensão suportável e detectores de arco de falha.
Instrumentos de precisão: Integrados em fontes de alimentação de alta precisão, medidores e equipamentos de imagens médicas (como controle de gerador de alta tensão de raios X) para fornecer isolamento de alta tensão e comutação de sinal.
Comunicação e Controle Industrial: Usado como um componente confiável de isolamento e comutação em interfaces de comunicação e módulos de entrada de alta tensão PLC que exigem isolamento de alto potencial.
Novos Sistemas de Energia: Aplicados em circuitos de isolamento por amostragem de tensão de inversores fotovoltaicos e sistemas de gerenciamento de baterias (BMS).
| Dados de contato |
| Tipo | CYHV |
| Material de contato | galvanizar Ir Rh |
| Acordo de contato | 1A; 2A; 1U |
| Resistência de contato | 1A/2A:150mΩ Máx.(em 1A 16VDC) 1U:150mΩ*2 Máx.(em 1A 16VDC) |
| Carga nominal (carga resistiva） | 100W |
| Máx. corrente de comutação | 1A |
| Máx. tensão de comutação | 1000V CC |
| Máx. Corrente transportada | 2,5A |
| Características |
| Tempo de operação (na tensão nominal da bobina) | 1 ms Máx. ( Sem diodo) |
| Hora de lançamento | 0,3 ms Máx. ( Sem diodo) |
| Resistência de isolamento | Mínimo 100MΩ (a 100 VCC) |
| Rigidez dielétrica | Entre contatos abertos: (1A/2A)4000VAC, (1U)6000VDC |
| Entre a bobina e o contato: (1A/2A)4000VAC, (1U)6000VDC |
| Resistência à vibração | Destrutivo | 10-55 Hz, com amplitude dupla de 1,5 mm |
| Funcional | 10-55 Hz, com amplitude dupla de 1,5 mm |
| Resistência ao choque | Funcional | 10 G mín. |
| Destrutivo | 10 G mín. |
| Resistência | Resistência mecânica (10.800ops./h) | 1.000.000.000 operações (à temperatura ambiente) |
| Resistência elétrica (360ops./h) | 1 milhão de operações (à temperatura ambiente) |
| Temperatura ambiente | -10℃~ 65℃( sem condensação) |
| Peso | Aprox. 10g |
| Dados da bobina (a 20°C) |
| Nominal tensão (VDC) | Nominal operando atual ±10%(mA) | Resistência da bobina ±10%(Ω) | Operação nominal poder | Tensão de operação (Máx.) | Tensão de liberação (Mín.) | Máx. tensão permitida |
| 5 | 33.3 | 150 | 0.166 | 75% do nominal tensão | 5% do nominal tensão | 130% da tensão nominal |
| 12 | 24 | 500 | 0.288 |
| 24 | 15 | 1600 | 0.36 |
Os dados mostrados acima são valores iniciais. Não aplique a tensão máxima permitida na bobina por mais de 10 minutos para evitar o superaquecimento da bobina.

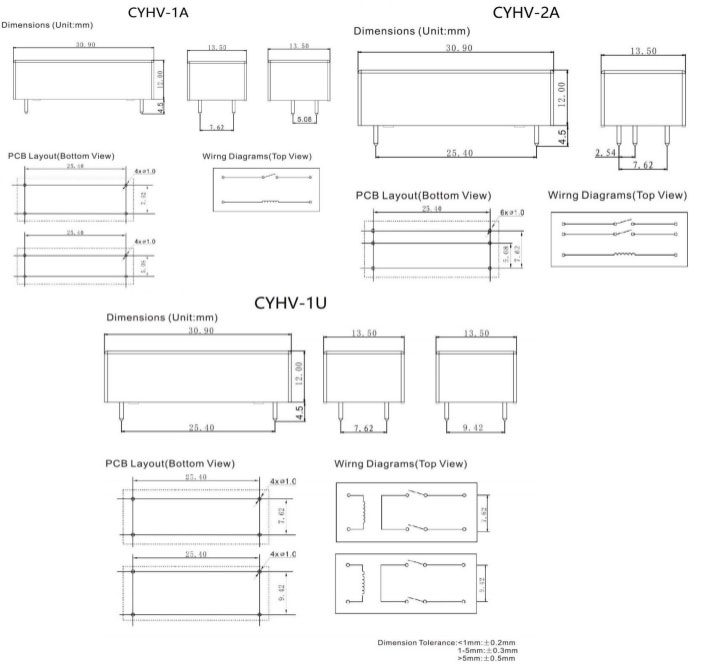

Dimensão do contorno, Diagrama de fiação, Layout da PCB (Unidade: mm)
Informações sobre pedidos
CYHV - 1 A - 12VCC -7 - XX
1 2 3 4 5 6
1: Tipo: CYHV
2: Número de pólos: 1-1 pólo
3: Acordo de Contato: A De A ; Você De U
4: Tensão Nominal: 5,12,24 VCC
5: Distância do pé: 5-5,08 ; 7- 7,62 ; 9 - 9,42
6: Parâmetro especial: tipo Nil-Standard
Letra ou número - Requisito especial
Isenção de responsabilidade: a especificação serve apenas para referência. As especificações estão sujeitas a alterações sem aviso prévio.
Não foi possível avaliar todo o desempenho e todos os parâmetros de todas as aplicações possíveis. Assim, os usuários devem estar na posição correta para escolher
produto adequado para sua própria aplicação. Para relés selados, após a instalação e limpeza, abra o orifício de ventilação na caixa antes de usar. Se houver alguma dúvida, entre em contato com a Chengyuan para obter serviços técnicos. No entanto, é responsabilidade do usuário determinar qual produto deve ser usado.
