Características do produto:
Comutação de Alta Corrente: Mantém uma capacidade de carga de 3A mesmo em ambientes de alta tensão, suportando requisitos de comutação onde coexistem alta tensão e alta corrente.
Desempenho de isolamento confiável: Utiliza tecnologia de interruptor reed para fornecer excelente isolamento de sinal, garantindo a segurança do sistema de controle.

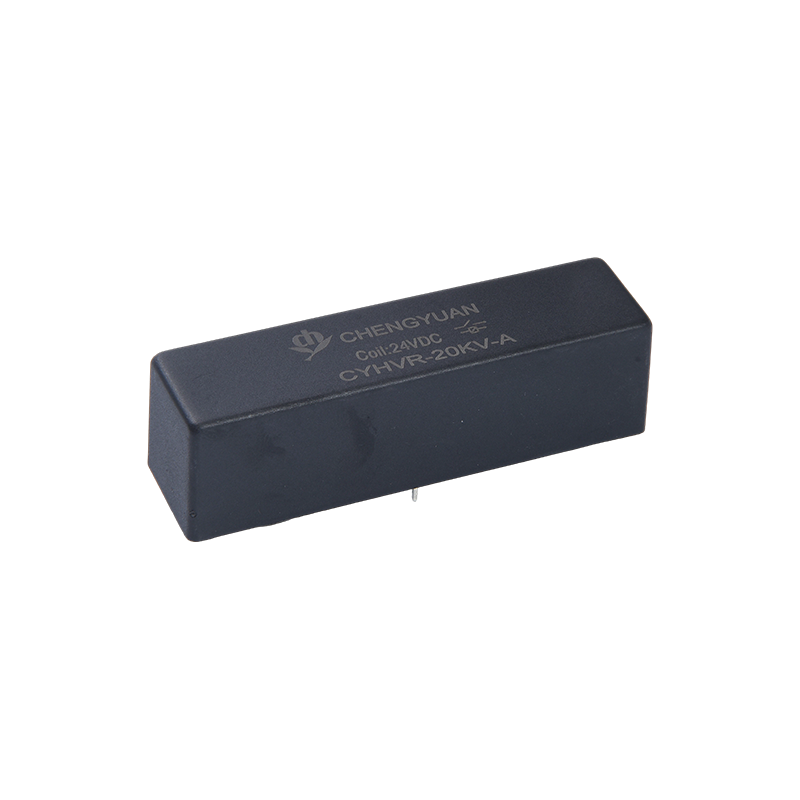

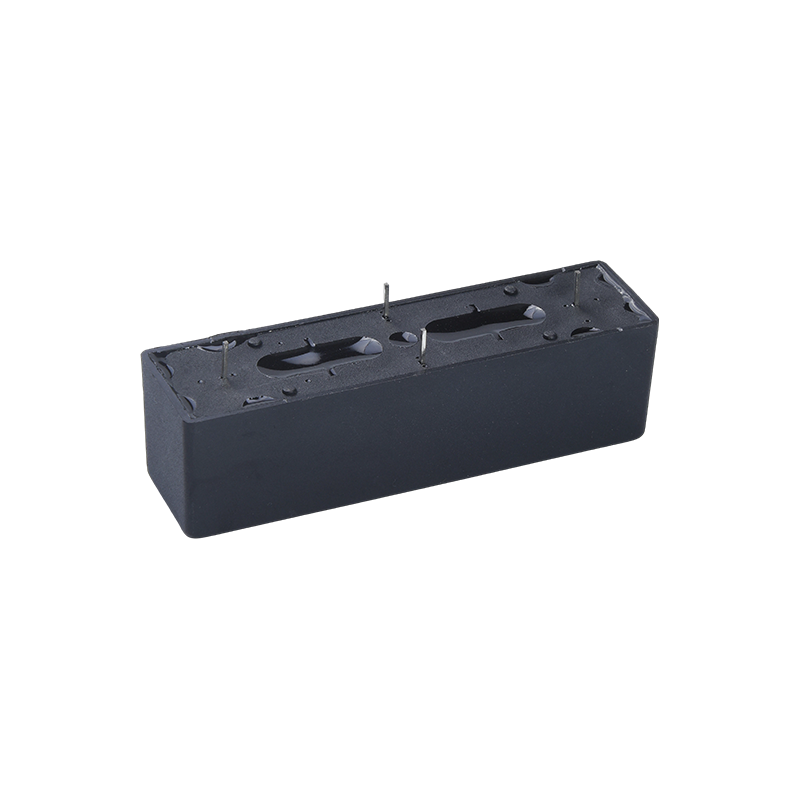

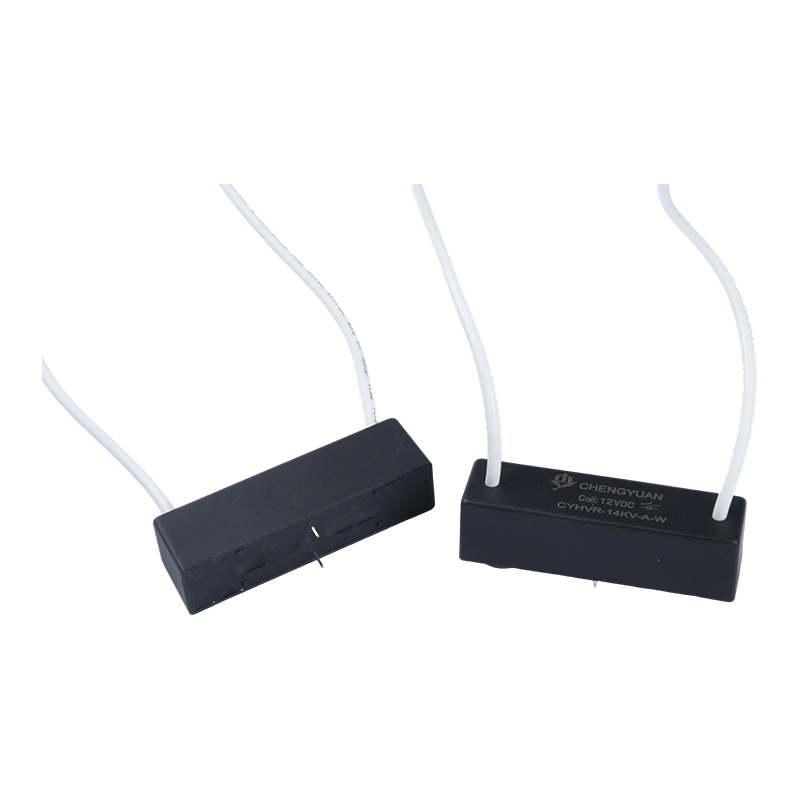

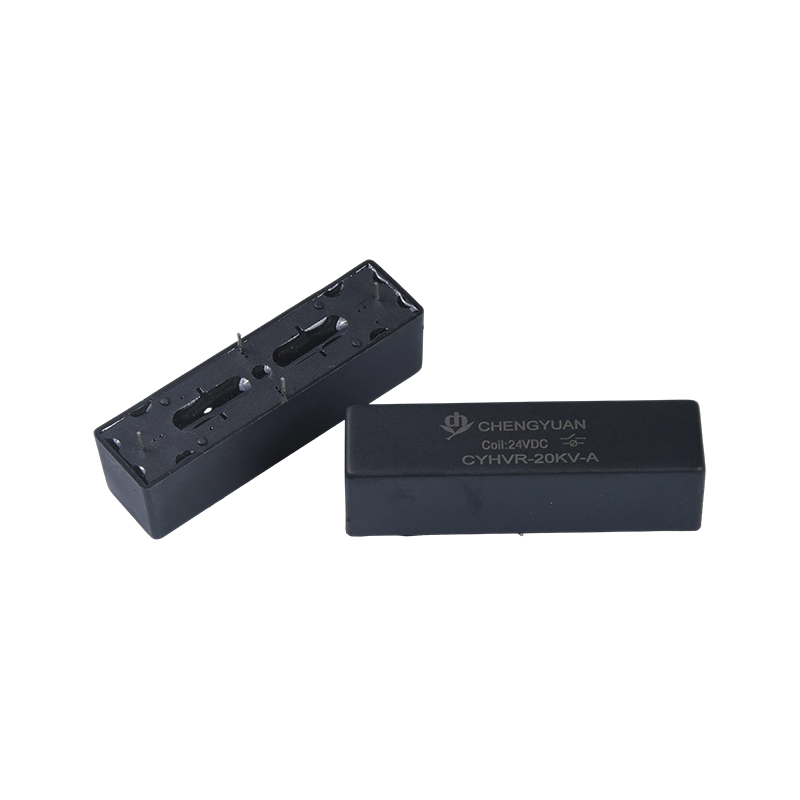

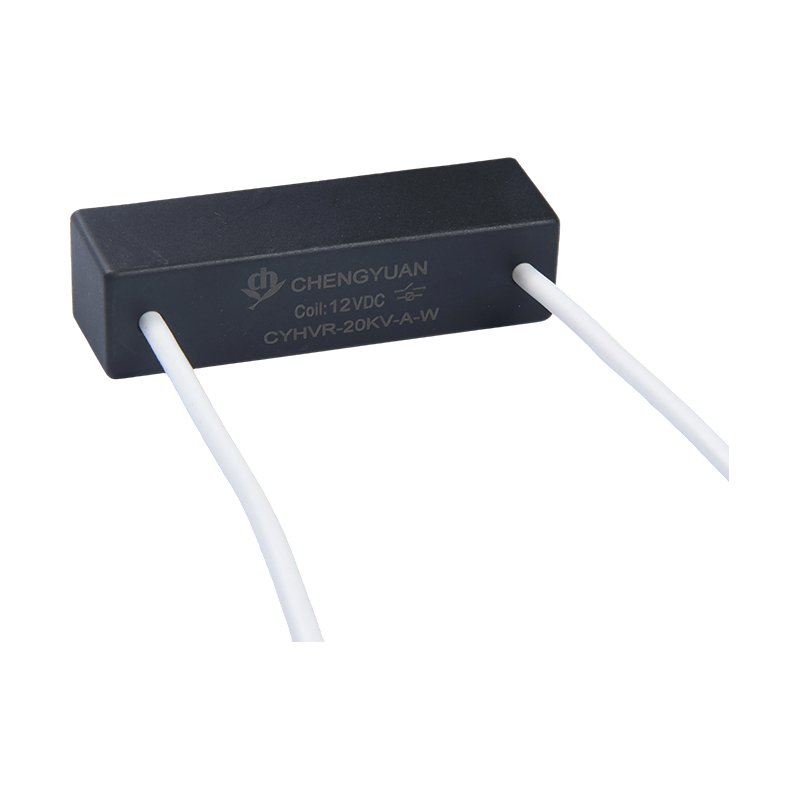

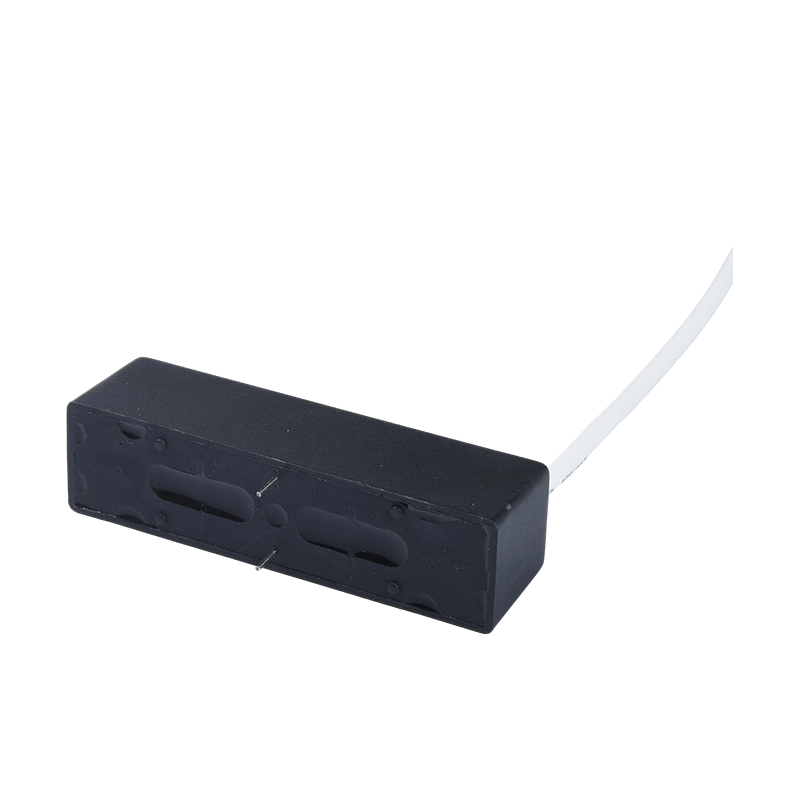

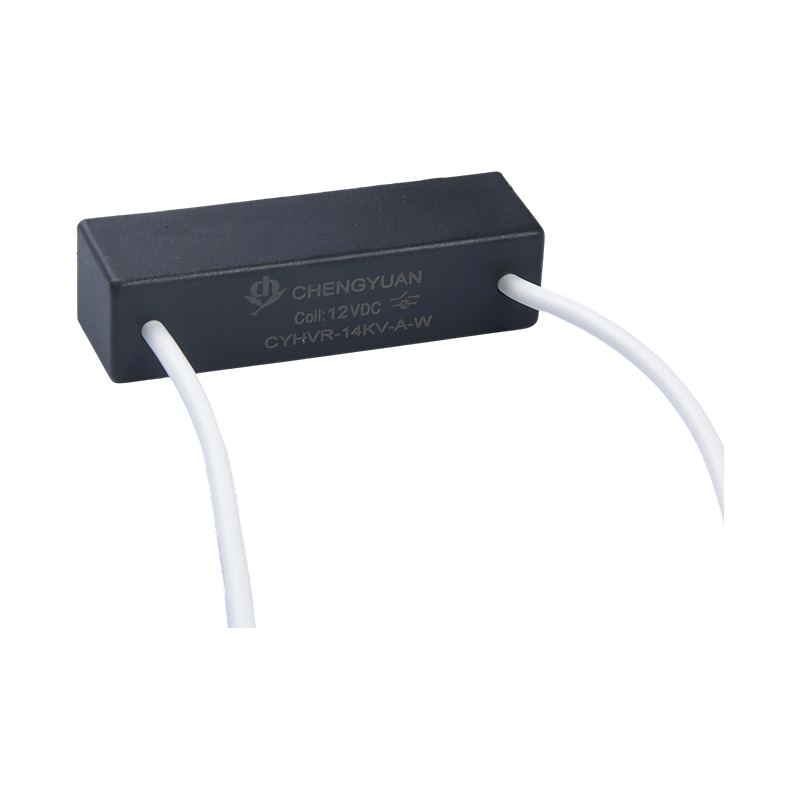

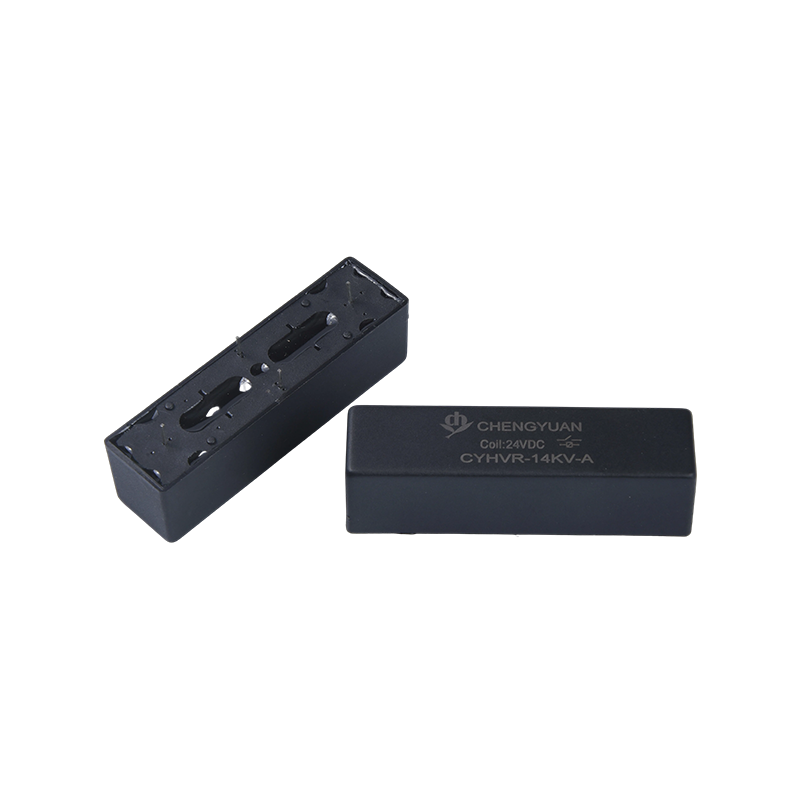

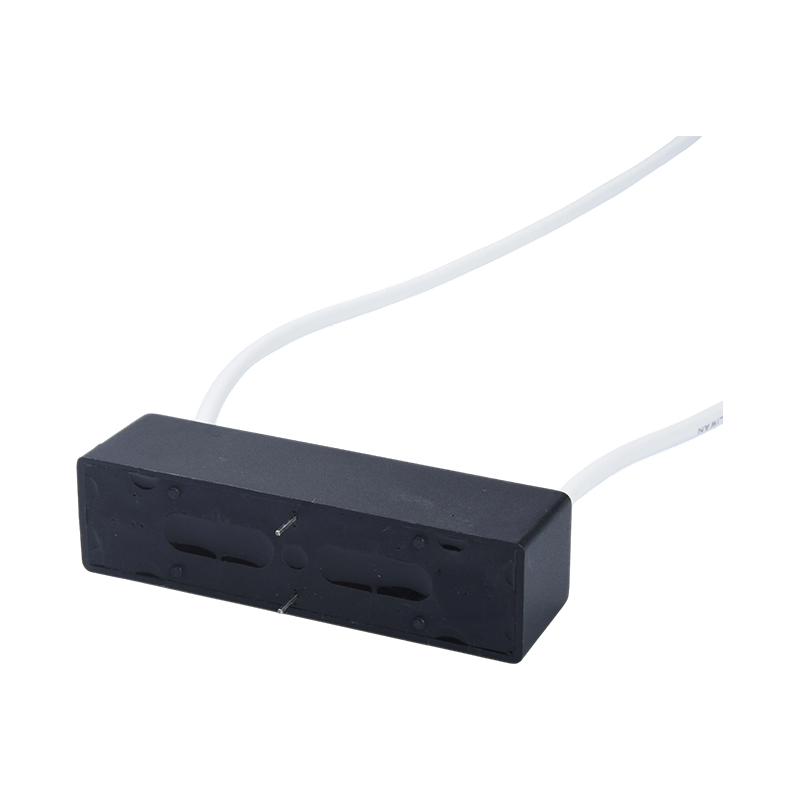

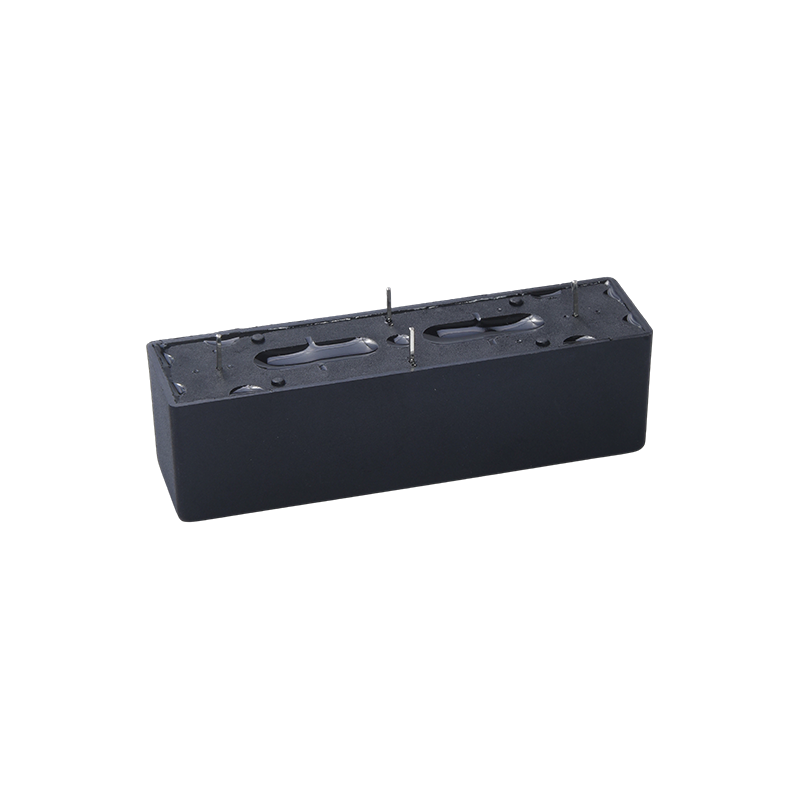

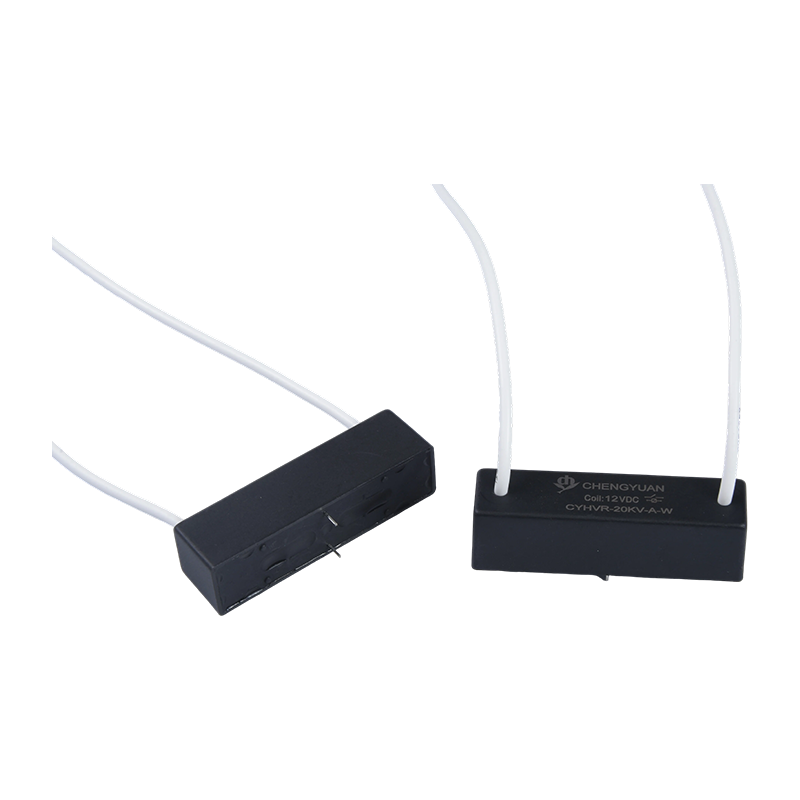

Opções flexíveis de instalação: Disponível em duas configurações: tipo PCB e PCB com tipo de fio, adaptando-se a diferentes layouts de placas de circuito e requisitos de distância de fuga de alta tensão.
Ampla faixa de tensão da bobina: A tensão da bobina varia de 5VDC a 24VDC, facilitando a compatibilidade com circuitos de controle padrão.
Aplicações típicas:
Novos Sistemas de Energia: Usados em inversores fotovoltaicos (PV) e sistemas de armazenamento de energia para comutação de barramentos CC de alta tensão e controle de carga e descarga.
Equipamento de teste de alta tensão: Serve como um componente de comutação central em testadores de alta tensão para testes de tensão suportável e detecção de isolamento.
Eletrônica de Potência: Fornece proteção e controle automático de circuitos em conversores de energia de alta tensão.
Aeroespacial: Adequado para circuitos de controle de alta tensão em equipamentos aviônicos, atendendo a rigorosos padrões de segurança.
Controle Industrial de Alta Tensão: Utilizado em automação industrial para proteção de equipamentos de alta tensão e controle de comutação de circuitos.
| Avaliação do contato |
| Acordo de Contato | 1 Formulário A 1 Formulário B |
| Avaliação do contato | 50W |
| Tensão máxima de comutação (DC ou AC PEAK) Máx. | DC.7,5KV, |
| Tensão de ruptura mín. | CC.10KV |
| Corrente máxima de comutação | 2,0A |
| Máx. Transportar corrente | 3,0A |
| Vida Útil da Operação | Elétrica | DC.10000V-1mA 0,5X106 MIN Operações (R.L.) |
| Mecânico | 1*108 MIN Operações (R.L.) |
| Parâmetro da bobina (23℃) |
| Tensão da bobina (VDC) | Bobina Resistência Ω± 10% | Corrente Normal (mA) | Tensão de liberação VDC (Min) (10% da tensão nominal) | Tensão de captação VCC (máx.) (80% da tensão nominal) |
| Avaliado | Máx. |
| 5 | 6.5 | 50 | 100.0 | 0.5 | 4.0 |
| 12 | 15.6 | 200 | 60.0 | 1.2 | 9.6 |
| 24 | 31.2 | 720 | 33.3 | 2.4 | 19.2 |
Cuidado: 1, o uso de qualquer tensão da bobina inferior à tensão nominal da bobina comprometerá a operação do relé.
2. A tensão de captação e liberação é apenas para fins de teste e não deve ser usada como critério de projeto.
| Condição de operação |
| Resistência ao Contato | 150mΩ |
| Tensão de ruptura | Abrir Contatos | DC10KV |
| Contatos para COIL | DC20KV |
| Resistência de Isolamento | Abrir Contatos | Contatos abertos 1X109ΩMIN.(DC.100V) |
| Contatos para COIL | Contatos para bobina 1X109ΩMIN.(DC.100V) |
| Capacitância Eletromotriz | 2,0 pF MÁX. |
| Tempo de operação | 4,0mS |
| Hora de lançamento | 2,0mS |
| Vibração | 20G(0~55Hz.1,5mm) |
| Choque | 30G (11mS, onda 1/2Sin) |
| Temperatura operacional | -20℃-70℃ |
| Temperatura de armazenamento | -35℃-90℃ |
| Temperatura de soldagem | 5 seg. máx. 260 ℃ |

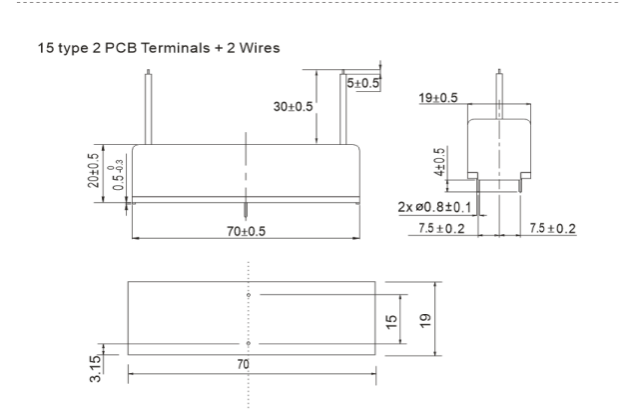

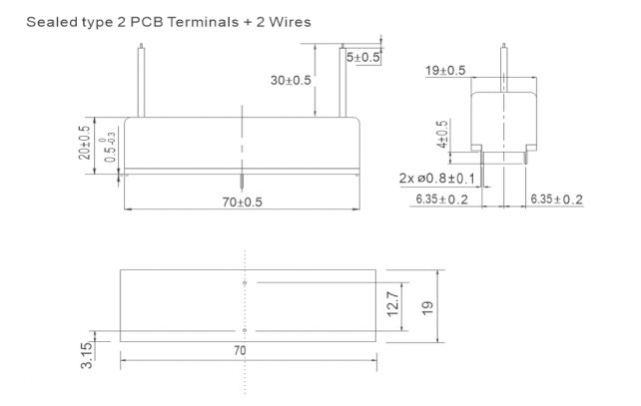

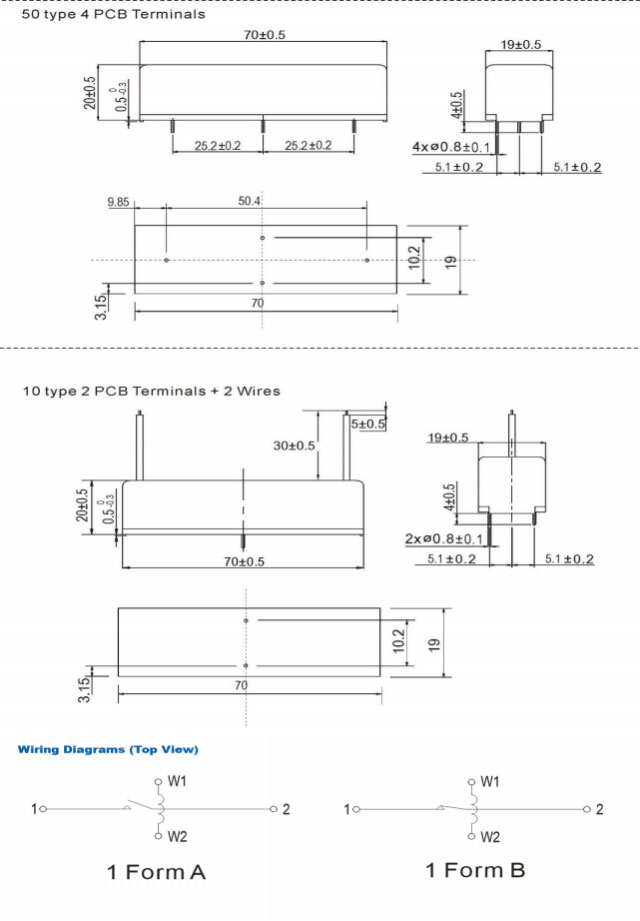

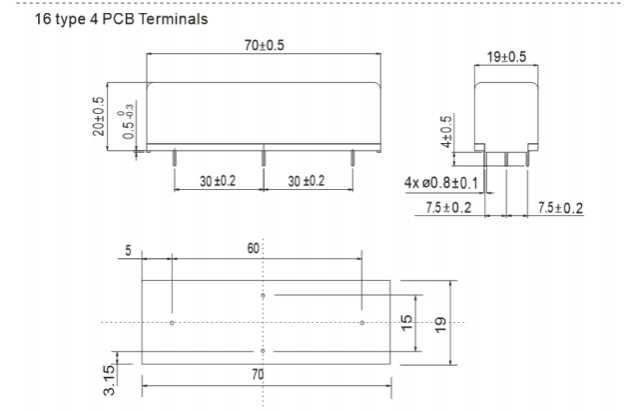

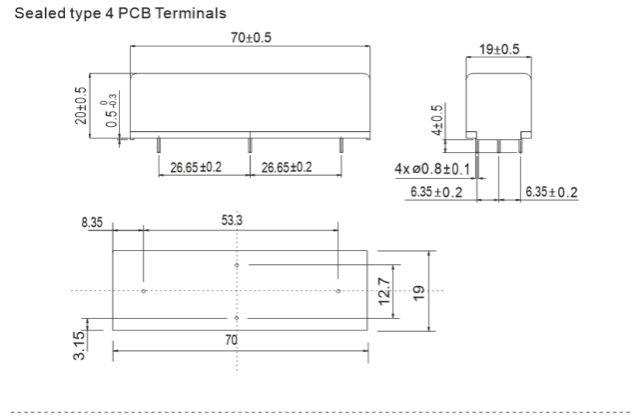

Dimensões (mm/polegada)
| Informações sobre pedidos |
| CYHVR- 12 - A - 14K - W - 15 1 2 3 4 5 6 |
| 1, número do artigo: CYHVR 2, Tensão nominal da bobina (V): CC: 12,24 3, Formulário de Contato:A: Abertura Normal, B: Fechamento Normal 4, Tensão de ruptura mín.: CC: 10 KV 5, Tipo de terminal: NIL: tipo PCB, W: Fio PCB 6. Distância do terminal: NIL: tipo selado, tipo 15: tipo 15, tipo 16:16, tipo 10:10, tipo 50:50 |
1. A tensão de ruptura é DC.15KV
2, tipo PCB, tipo de fio PCB
| Avaliação do contato |
| Acordo de Contato | 1 Formulário A 1 Formulário B |
| Avaliação do contato | 50W |
| Tensão máxima de comutação (DC ou AC PEAK) Máx. | DC.10KV, |
| Tensão de ruptura mín. | DC. 15KV |
| Corrente máxima de comutação | 2,0A |
| Máx. Transportar corrente | 3,0A |
| Vida Útil da Operação | Elétrica | DC.10000V-1mA 0,5X106 MIN Operações (R. L.) |
| Mecânico | 1*108 MIN Operações (R.L.) |
