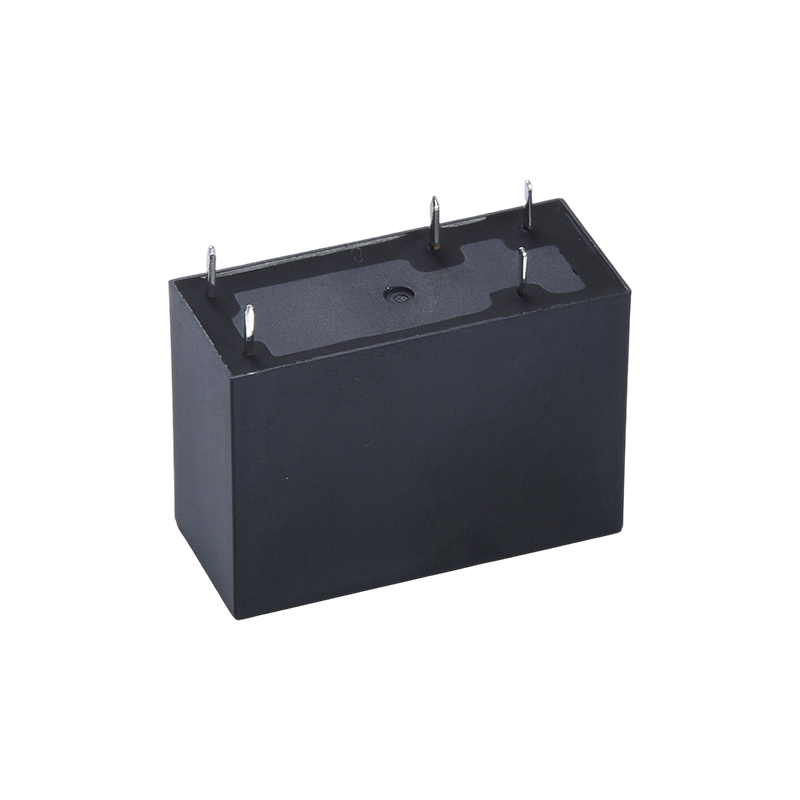

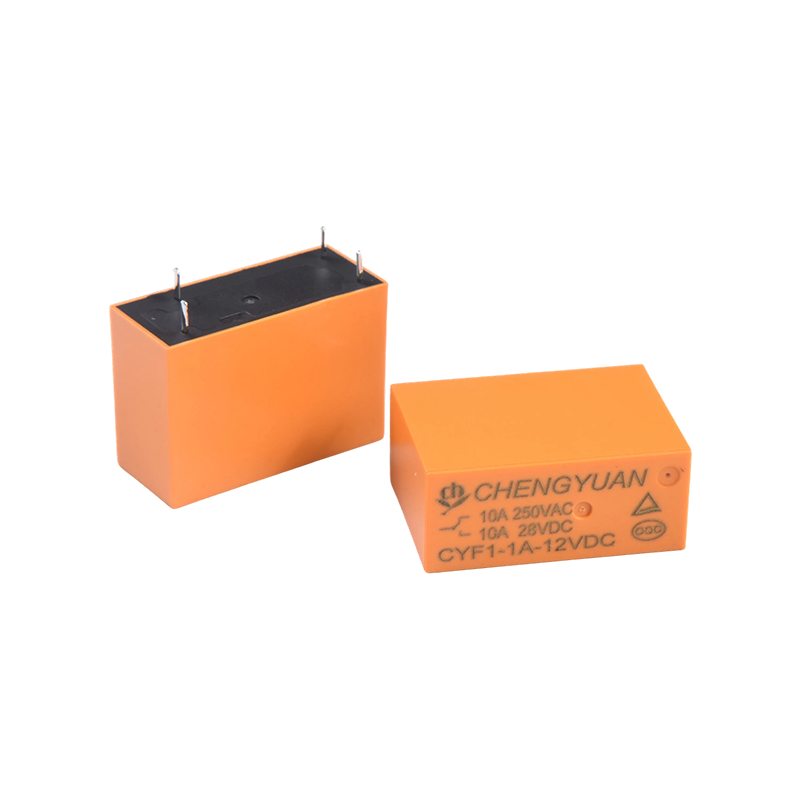

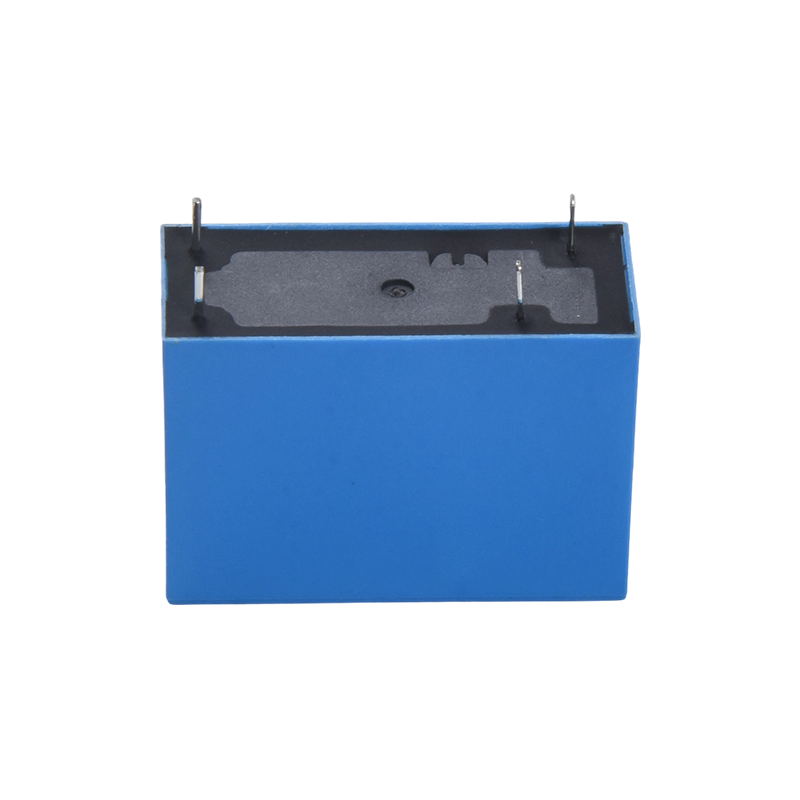

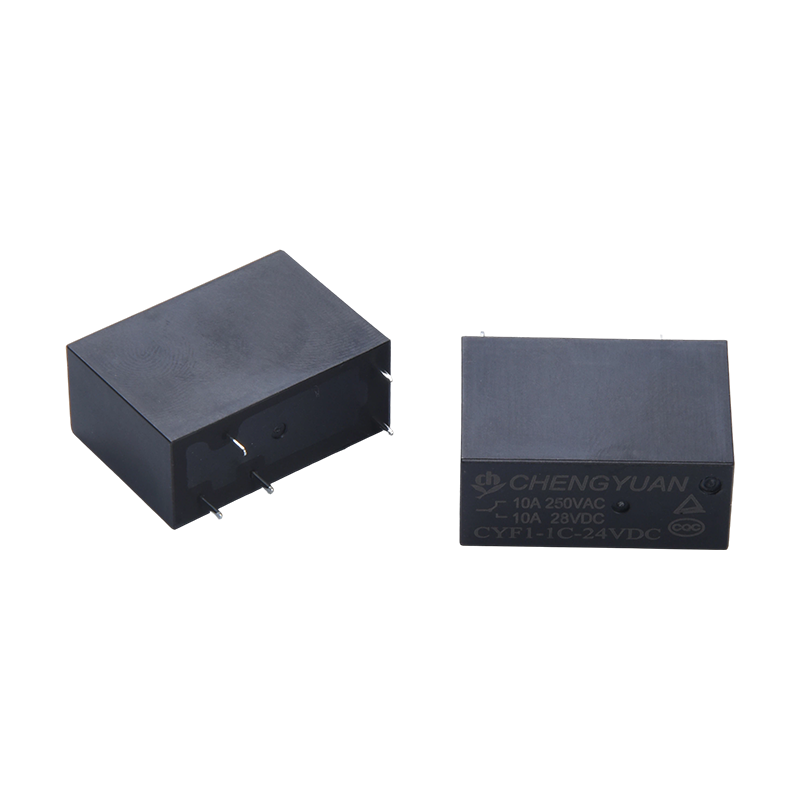

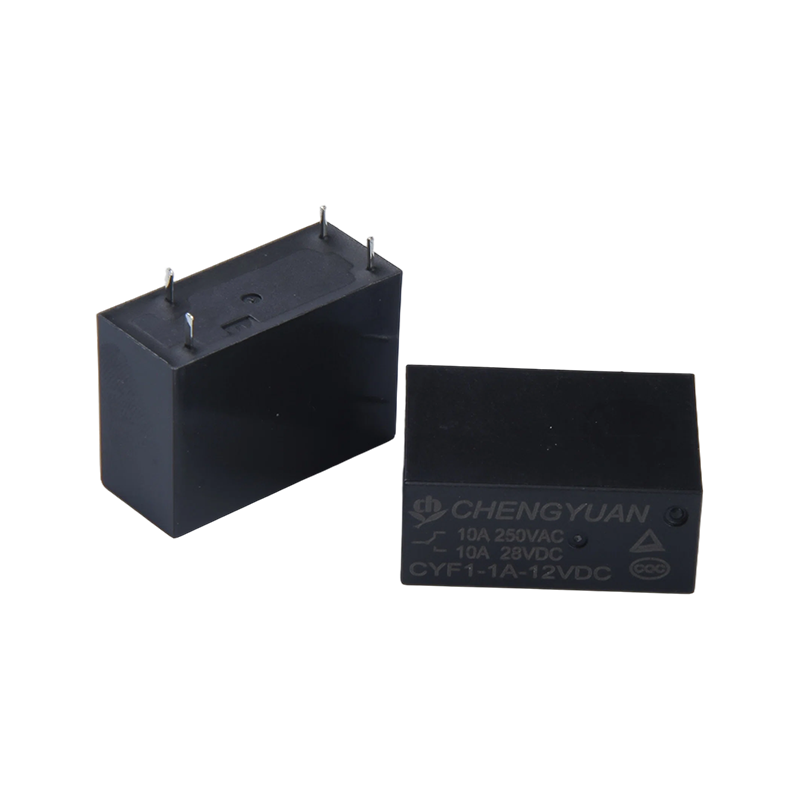

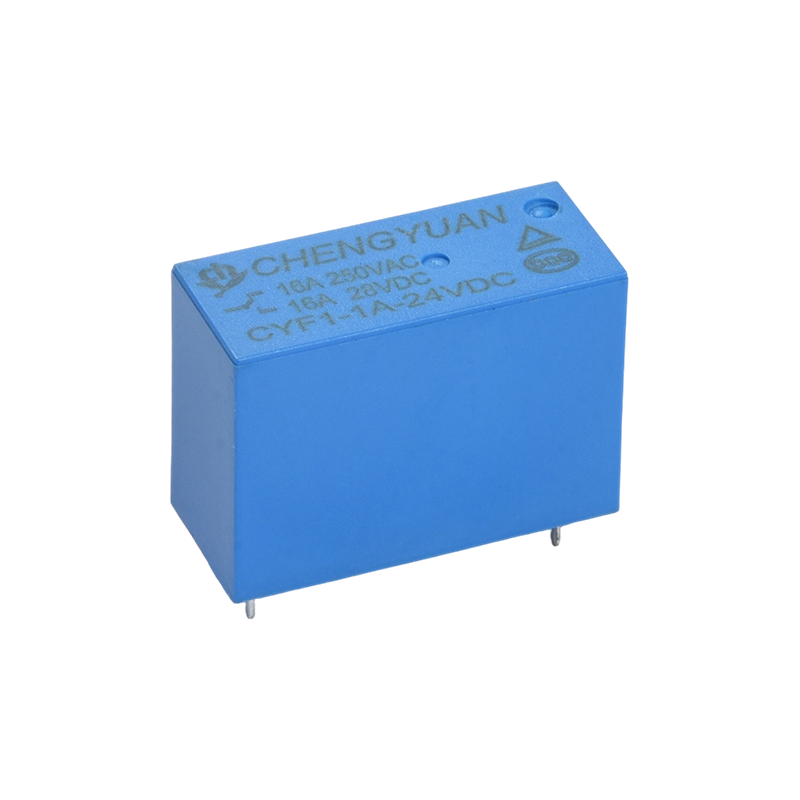

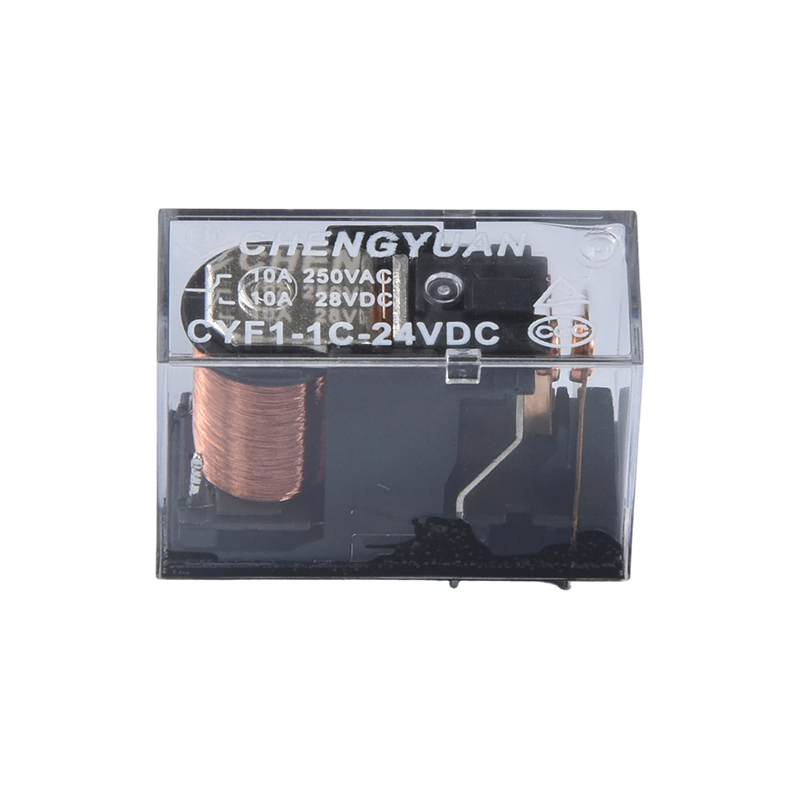

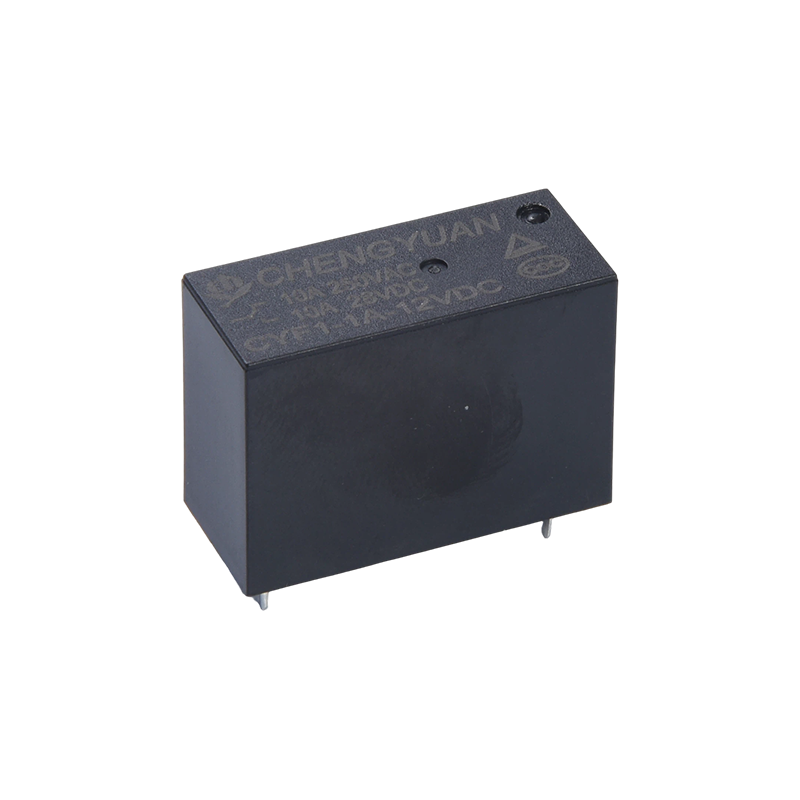

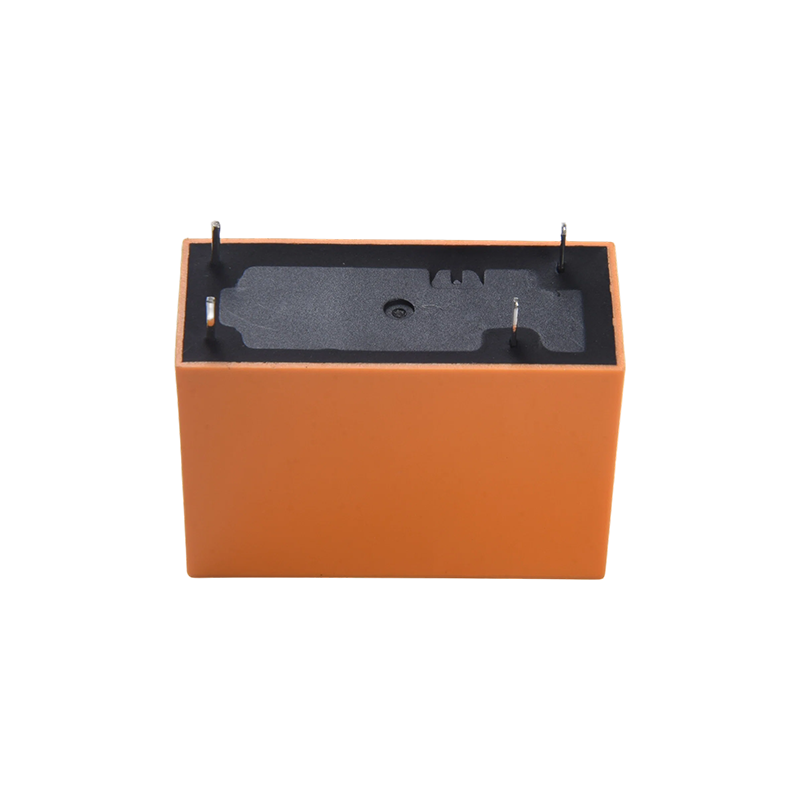

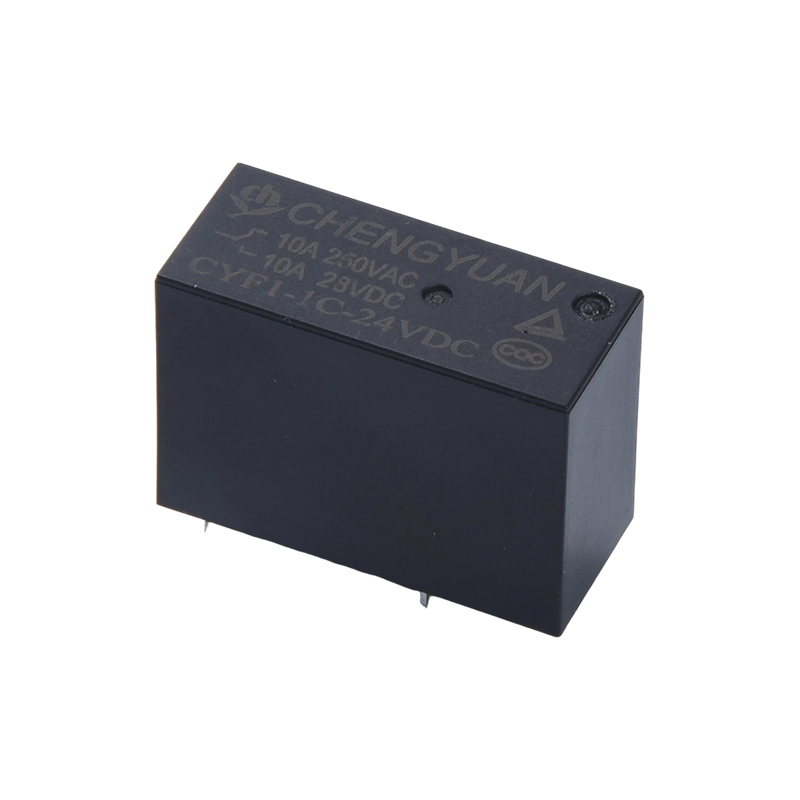

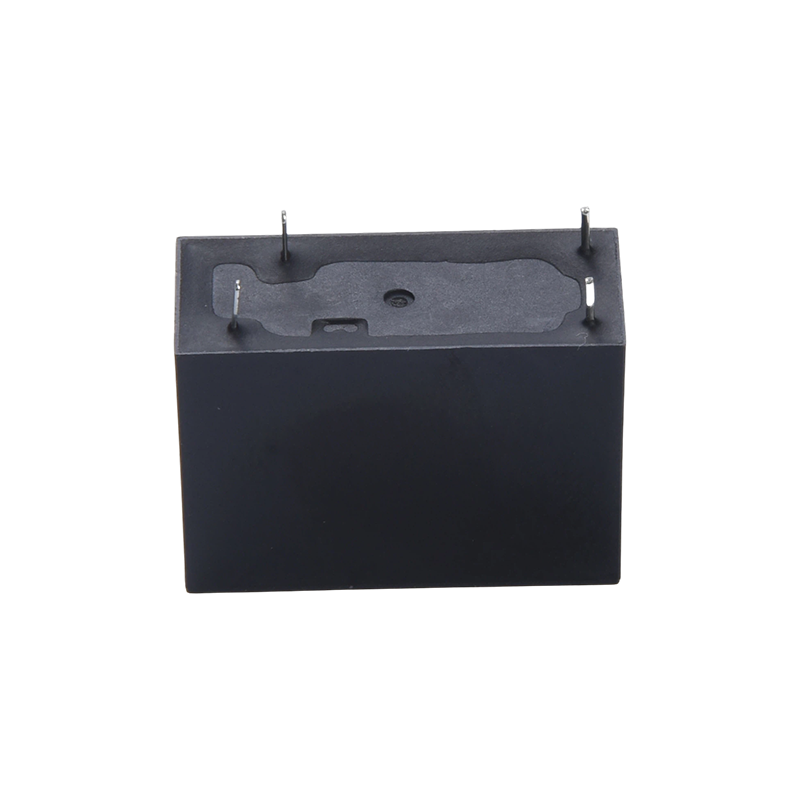

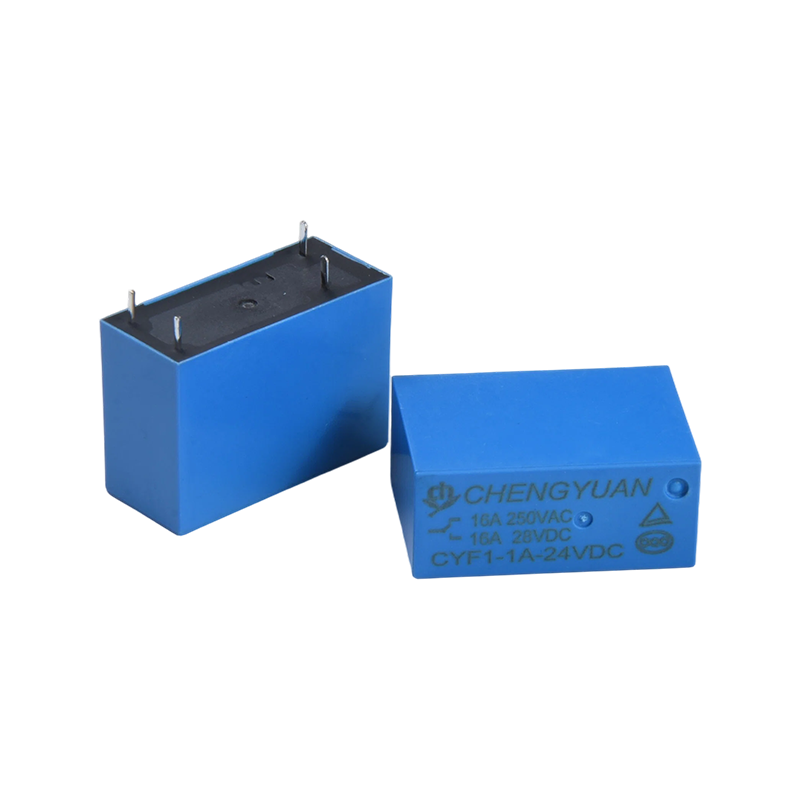

Recursos:
• Desempenho suportável de tensão ultra-alta: Suporta até 5.000 volts, proporcionando excelente desempenho de isolamento, reduzindo o risco de quebra do circuito e melhorando a segurança operacional do equipamento.
• Tensão de bobina flexível: Suporta uma ampla faixa de tensão de bobina de 3VCC a 48VCC, correspondendo diretamente a diversas especificações de tensão do circuito de controle sem a necessidade de componentes adicionais de conversão de tensão.
• Design estrutural compacto: Tamanho pequeno, adequado para cenários de montagem de PCB de alta densidade, economizando espaço interno do equipamento e melhorando a flexibilidade do layout do circuito.
• Alta capacidade de comutação de carga: Capacidade de comutação de contato de até 17 amperes, com cargas nominais cobrindo 10A 250 VCA/28 VCC e 16 A 250 VCA/28 VCC, adequada para necessidades de comutação de circuitos de média a alta potência.
• Certificação oficial dupla: Certificada pela TUV e CQC, atendendo aos padrões de segurança nacionais e internacionais, atendendo às necessidades de aplicações de produtos finais em vários mercados.
• Conveniente montagem de PCB: Utiliza estrutura de 5 pinos, facilitando a soldagem e fixação em placas de circuito impresso, resultando em alta eficiência de montagem e compatibilidade com processos de produção automatizados.
• Desempenho de comutação estável: Utiliza um formulário de contato unipolar e de lance único (SPST), fornecendo lógica de comutação clara e resistência de contato estável, garantindo a confiabilidade da comutação liga/desliga do circuito.
Cenários aplicáveis:
• Eletrodomésticos: Controle liga/desliga para pequenos eletrodomésticos de alta potência (como aquecedores elétricos, fogões de indução) e controle automático de eletrodomésticos de cozinha.
• Controle industrial: Comutação de sinais e controle de potência para equipamentos de automação industrial, pequenos módulos de controle PLC e circuitos de controle de motores. • Equipamentos de energia inteligentes: caixas de distribuição inteligentes, módulos de distribuição de energia e circuitos auxiliares de controle de pilha de carregamento, adaptados para cenários de alta tensão e alta demanda de carga.
• Equipamentos de segurança: Fontes de alimentação para monitoramento de segurança e comutação de circuitos para sistemas de controle de acesso, contando com desempenho estável para garantir o funcionamento contínuo do equipamento.
Dados de contato
| Tipo | CYF1 |
| Material de contato | Liga de prata |
| Resistência ao contato | 100mΩ Máx. (em 1A 16VCC) |
| Carga avaliada (carga resistiva） | 10A 250 VCA/12A 277 VCA | 16A 250 VCA/17A 277 VCA |
| Máx. comutação de corrente | 12A | 17A |
| Máx. tensão de comutação | 277 VCA |
| Máx. comutação de energia | 3324VA | 4709 VCA |
| Min. comutação de carga | 6V 1A |
| Características |
| Tempo de operação (na tensão nominal da bobina) | 15ms Máx. (Sem diodo) |
| Hora de lançamento | 5 ms máx. ( Sem diodo) |
| Resistência de isolamento | Mínimo 1000MΩ (a 500 VCC) |
| Rigidez dielétrica | Entre contatos abertos: 1000 VCA, 50/60 Hz por 1 minuto |
| Entre a bobina e o contato: 5000 VCA, 50/60 Hz por 1min |
| Resistência à vibração | Destrutivo | 10-55 Hz, com amplitude dupla de 1,5 mm |
| Funcional | 10-55 Hz, com amplitude dupla de 1,5 mm |
| Resistência ao choque | Funcional | 10 G mín. |
| Destrutivo | 10 G mín. |
| Resistência | Resistência mecânica (10.800ops./h) | 1.000.000 operações (à temperatura ambiente) |
| Resistência elétrica (360ops./h) | 100.000 operações (à temperatura ambiente) |
| Temperatura ambiente | -40℃ ~ 85℃(sem condensação) |
| Peso | Aprox. 14g |
Dados da bobina (a 20°C)
| Nominal tensão (VDC) | Nominal operando atual ±10%(mA) | Resistência da bobina ±10%(Ω) | Operação nominal poder | (Máx.) Tensão de operação (Máx.) | Tensão de liberação (Mín.) | Máx. tensão permitida |
| 3 | 240 | 12.5 | Aproximadamente 0,72 W | 75% do nominal tensão | 5% do nominal tensão | 130% da tensão nominal |
| 5 | 144 | 35 |
| 6 | 120 | 50 |
| 9 | 80 | 113 |
| 12 | 60 | 200 |
| 18 | 40 | 450 |
| 24 | 30 | 800 |
| 48 | 15 | 3200 |
| 3 | 180 | 17 | Aproximadamente 0,54 W |
| 5 | 108 | 46 |
| 6 | 90 | 67 |
| 9 | 60 | 150 |
| 12 | 45 | 270 |
| 18 | 30 | 600 |
| 24 | 22.5 | 1067 |
| 48 | 11.25 | 4267 |
Os dados mostrados acima são valores iniciais. Não aplique a tensão máxima permitida na bobina por mais de 10 minutos para evitar o superaquecimento da bobina.

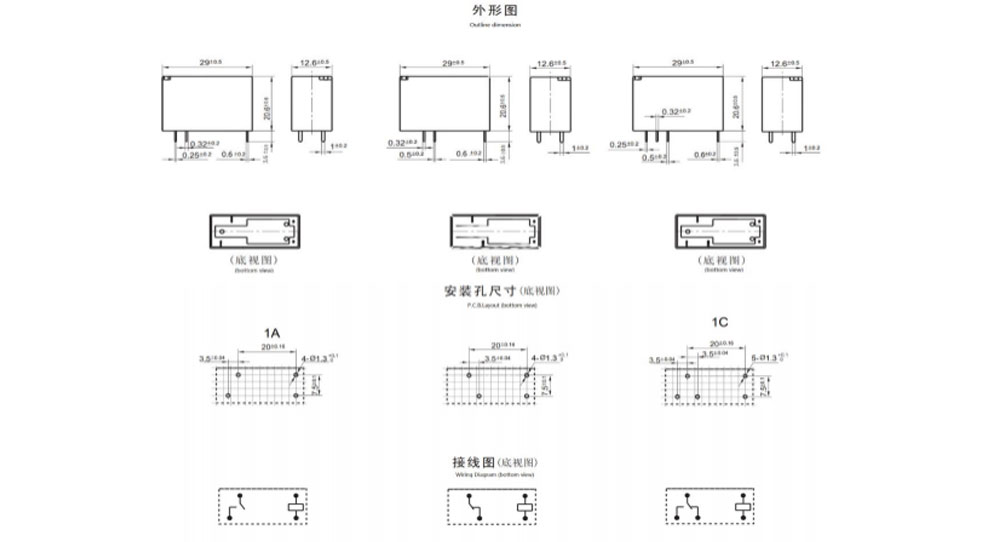

Dimensão do contorno, Diagrama de fiação, Layout da PCB (Unidade: mm)
Curvas Características
Informações sobre pedidos
CYF1 H - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8 9
1: Tipo:CYF1
2: Com H: Carga de alto contato, 16A Sem H: Carga padrão, 10A
3: Número de pólos: 1-1 pólo
4: Acordo de contato: C Fom C ; H De A ; B De B
5: Tensão nominal: 3,5,6,9, 12, 18,24,48 VCC

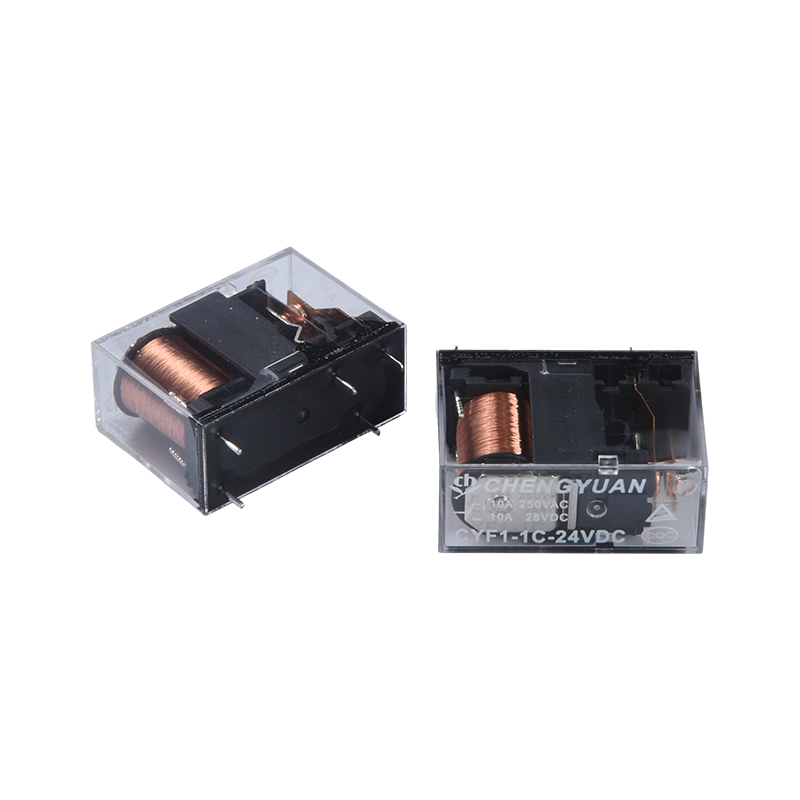

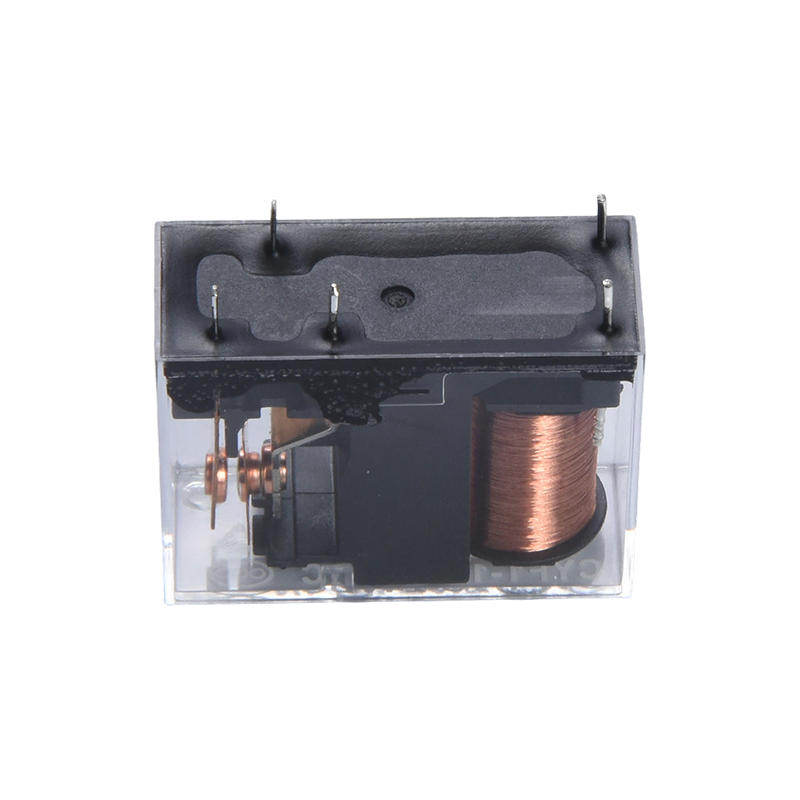

6: Cor do gabinete: T -Transparente, H-Preto, L-Azul
7: Potência da bobina: D-0,72W L-0,54W
8: Construção de proteção: à prova de S-Flux,
Tipo SH-selado lavável
9: Parâmetro especial: tipo Nil-Standard
Letra ou número - Requisito especial
Os relés à prova de fluxo não podem ser usados em ambientes com poluentes como H2S, SO2, NO2, poeira, etc.
A limpeza com água ou o processamento da superfície não são sugeridos após a montagem dos relés à prova de fluxo na PCB.
Isenção de responsabilidade: a especificação é apenas para referência. As especificações estão sujeitas a alterações sem aviso prévio.
Não conseguimos avaliar todo o desempenho e todos os parâmetros para todas as aplicações possíveis. Assim, os usuários devem estar na posição certa para escolher
Produto adequado para aplicação própria. Para relés selados, após a instalação e limpeza, abra o orifício de ventilação da caixa antes de usar. Se houver alguma dúvida, entre em contato com Chengyuan para serviços técnicos. No entanto, é responsabilidade do usuário determinar qual produto deve ser utilizado.
