I. Principais vantagens
1. Resposta de alta sensibilidade: A bobina de alta sensibilidade de 200mW permite uma resposta rápida a sinais de controle fracos, melhorando a precisão do controle do sinal.
2. Forte adaptabilidade ambiental: A estrutura selada resiste efetivamente à poeira, umidade e outros fatores ambientais, prolongando sua vida útil.
3. Baixo consumo de energia: O design de baixo consumo de energia de 0,2 W é adequado para dispositivos alimentados por bateria ou de baixo consumo de energia, reduzindo o consumo geral de energia do produto final.
4. Ampla versatilidade: Ampla compatibilidade de tensão, embalagem PCB padrão e adaptabilidade a vários cenários cobrem vários campos, como comunicação, segurança, equipamentos de escritório e eletrodomésticos, aumentando a reutilização do produto.

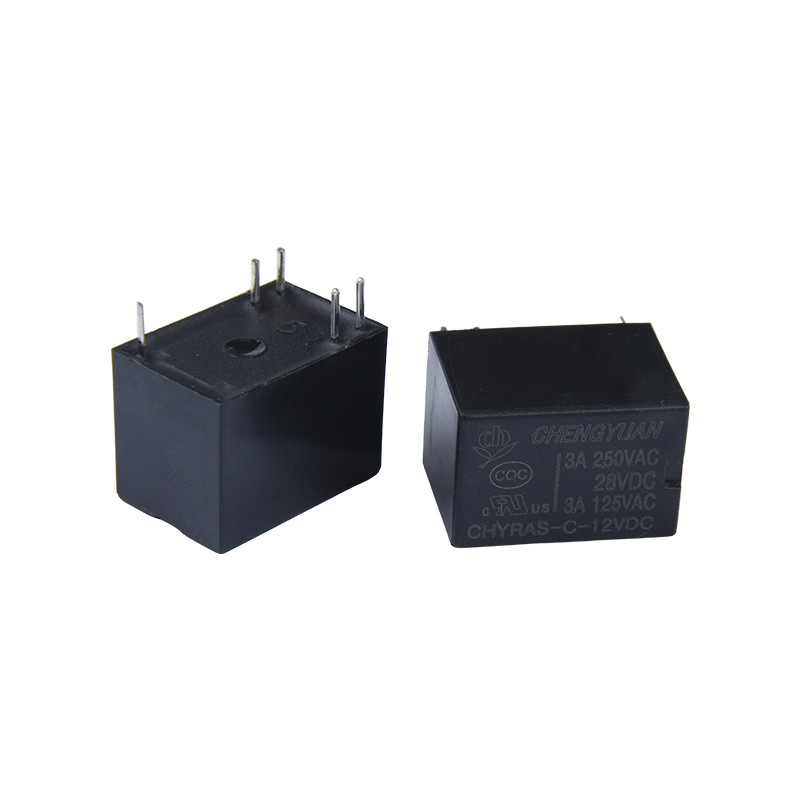

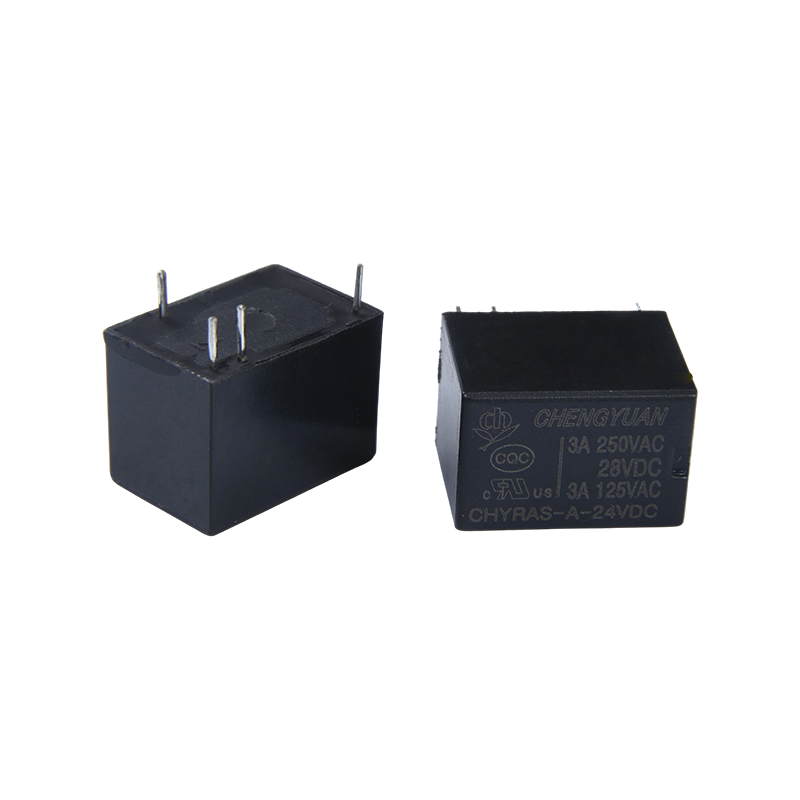

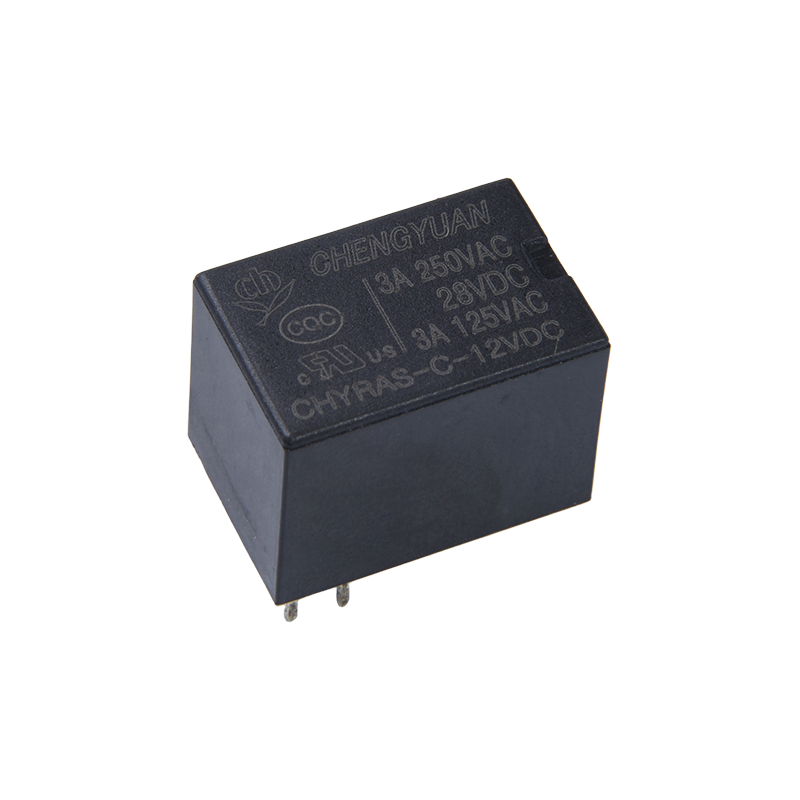

II. Estrutura do produto e recursos de instalação

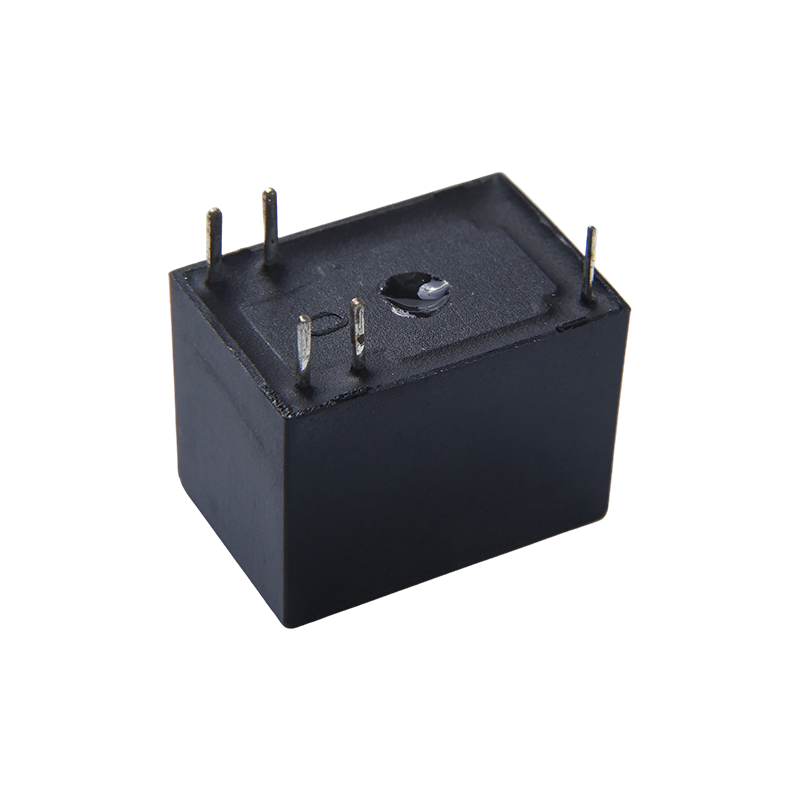

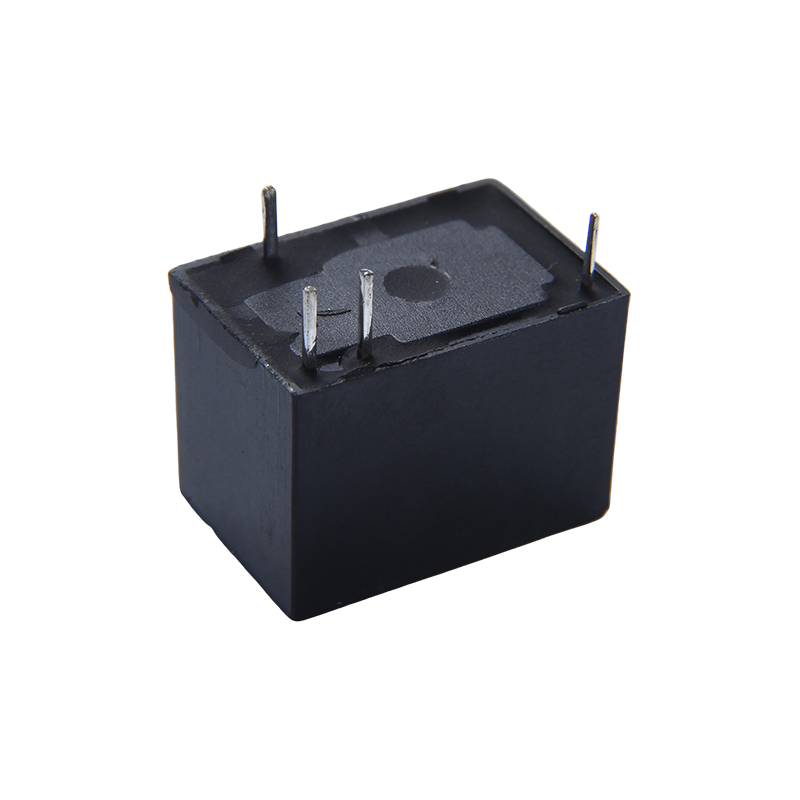

1. Embalagem e design de pinos: adota um pacote PCB de 5PIN com um layout de pinos padronizado, facilitando a soldagem automatizada e a montagem em massa, e adequado para projetos de placas PCB de alta densidade.
2. Tamanho ultrapequeno: O tamanho compacto atende às necessidades de instalação interna compacta, economizando espaço na placa PCB e contribuindo para a miniaturização dos produtos finais;
3. Estrutura selada: O design selado evita efetivamente a entrada de poeira, umidade e objetos estranhos, melhorando sua vida útil em ambientes complexos. III. Funções principais e cenários aplicáveis
1. Funções principais: Fornece isolamento de sinal, controle de sinal e funções de proteção de circuito, isolando o circuito de controle do circuito de carga e protegendo os componentes de controle principais;
2. Equipamento de comunicação: Adequado para comutação de sinal e controle de circuito em equipamentos de comunicação, como interruptores, garantindo a estabilidade da transmissão do sinal.
3. Equipamento de segurança e proteção: Pode ser usado como unidade de controle para sistemas de controle de acesso de segurança e equipamentos de monitoramento, permitindo a detecção e controle do status do interruptor da fechadura magnética da porta e controle de transmissão de sinais de alarme de segurança.
4. Equipamento de escritório: Adequado para controle de sinal interno em equipamentos de escritório, como impressoras e copiadoras, melhorando a precisão da operação do equipamento.
5. Eletrodomésticos: Usado para controle de sinal auxiliar em pequenos eletrodomésticos, como comutação e proteção de circuito interno, atendendo aos requisitos de design de baixa potência de eletrodomésticos;
6. Automação Industrial: Aplicável a pequenos links de controle de sinais em equipamentos de automação industrial, possibilitando operação e controle coordenados de diversos módulos do equipamento.
Dados de contato
| Tipo | QUIRAS |
| Material de contato | Liga de prata |
| Resistência ao contato | 100mΩ Máx. (em 1A 16VCC) |
| Carga avaliada (carga resistiva） | 3A/12V0AC |
| Máx. comutação de corrente | 3A |
| Máx. tensão de comutação | 125 VCA |
| Máx. comutação de energia | 360 VA |
| Min. comutação de carga | 6V 1A |
| Características |
| Tempo de operação (na tensão nominal da bobina) | 10 ms máx. |
| Hora de lançamento | 4 ms máx. |
| Resistência de isolamento | Mínimo 1000MΩ (a 500 VCC) |
| Rigidez dielétrica | Entre contatos abertos: 500 VCA, 50/60 Hz por 1 minuto |
| Entre a bobina e o contato: 750 VCA, 50/60 Hz por 1min |
| Resistência à vibração | Destrutivo | 10-55 Hz, em amplitude dupla de 1,5 mm |
| Funcional | 10-55 Hz, em amplitude dupla de 1,5 mm |
| Resistência ao choque | Funcional | 10 G mín. |
| Destrutivo | 10 G mín. |
| Resistência | Resistência mecânica (10.800ops./h) | 10000000 ops.(na temperatura ambiente) |
| Resistência elétrica (360ops./h) | 100.000 operações (à temperatura ambiente) |
| Temperatura ambiente | -40℃~ 85℃( sem condensação) |
| Peso | Aprox. 3,7g |
| Dados da bobina (a 20°C) |
| Nominal tensão (VDC) | Nominal operando atual ±10%(mA) | Resistência da bobina ±10%(Ω) | Operação nominal poder | Tensão de operação (Máx.) | Tensão de liberação (Mín.) | Máx. tensão permitida |
| 3 | 150 | 20 | Aproximadamente 0,45 W | 75% do nominal tensão | 5% do nominal tensão | 130% da tensão nominal |
| 5 | 90 | 55.5 |
| 6 | 75 | 80 |
| 9 | 50 | 180 |
| 12 | 37.5 | 320 |
| 24 | 18.7 | 1280 |
| 3 | 120 | 25 | Aproximadamente 0,36 W |
| 5 | 72 | 69 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 24 | 15 | 1600 |
| 3 | 66.67 | 45 | Aproximadamente 0,2 W |
| 5 | 40 | 125 |
| 6 | 33.33 | 180 |
| 9 | 22.22 | 405 |
| 12 | 16.67 | 720 |
| 24 | 8.33 | 2880 |
Os dados mostrados acima são valores iniciais. Não aplique a tensão máxima permitida na bobina por mais de 10 minutos para evitar o superaquecimento da bobina.

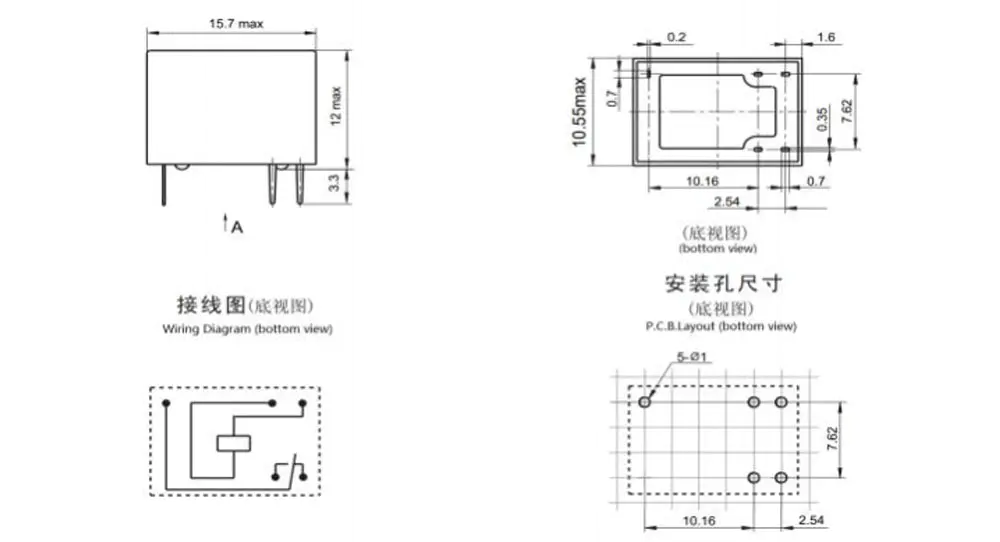

Dimensão do contorno, diagrama de fiação, layout da PCB (unidade: mm)

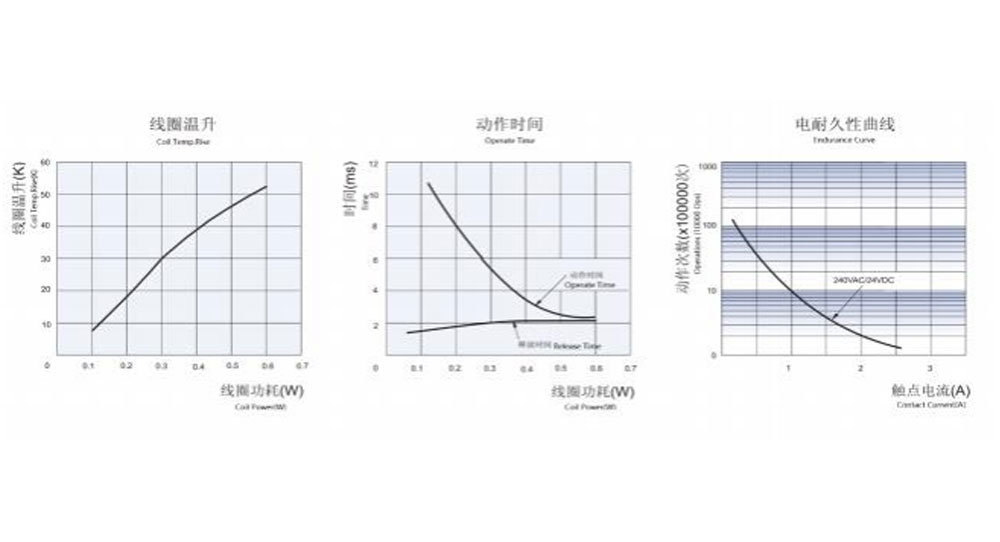

Curvas Características
Informações sobre pedidos
QUIRAS - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7
1:Tipo:CHIRAS
2: Acordo de contato: C Fom C ; H De A ; B De B
3: Tensão nominal: 3,5,6,9,12,24 VCC
4: Cor do gabinete: H-Preto; L-Azul, Y-Amarelo
5: Potência da bobina: D-0,36W L-0,2W
6: Construção de proteção: à prova de S-Flux,
SH- Tipo selado lavável
7: Parâmetro especial: Tipo padrão nulo
Letra ou número - Requisito especial
Os relés à prova de fluxo não podem ser usados em ambientes com poluentes como H2S, SO2, NO2, poeira, etc.
A limpeza com água ou o processamento da superfície não são sugeridos após a montagem dos relés à prova de fluxo na PCB.
Um sufixo especial personalizado está disponível após avaliação por CHENGYUAN.
Isenção de responsabilidade: a especificação é apenas para referência. As especificações estão sujeitas a alterações sem aviso prévio.
Não conseguimos avaliar todo o desempenho e todos os parâmetros para todas as aplicações possíveis. Assim, os usuários devem estar na posição certa para escolher
Produto adequado para aplicação própria. Para relés selados, após a instalação e limpeza, abra o orifício de ventilação da caixa antes de usar. Se houver alguma dúvida, entre em contato com Chengyuan para serviços técnicos. No entanto, é responsabilidade do usuário determinar qual produto deve ser utilizado.
