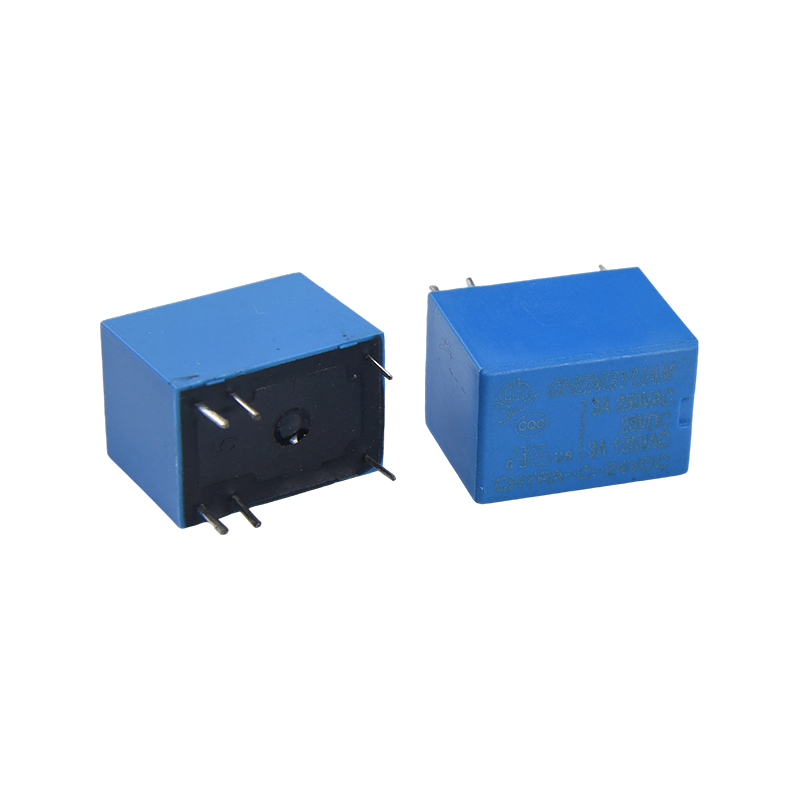

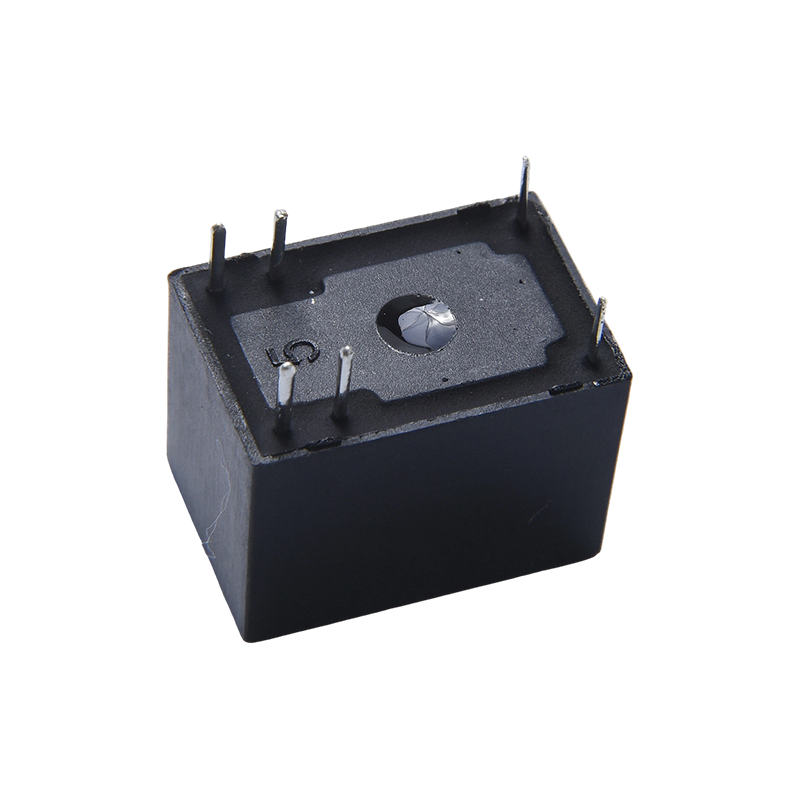

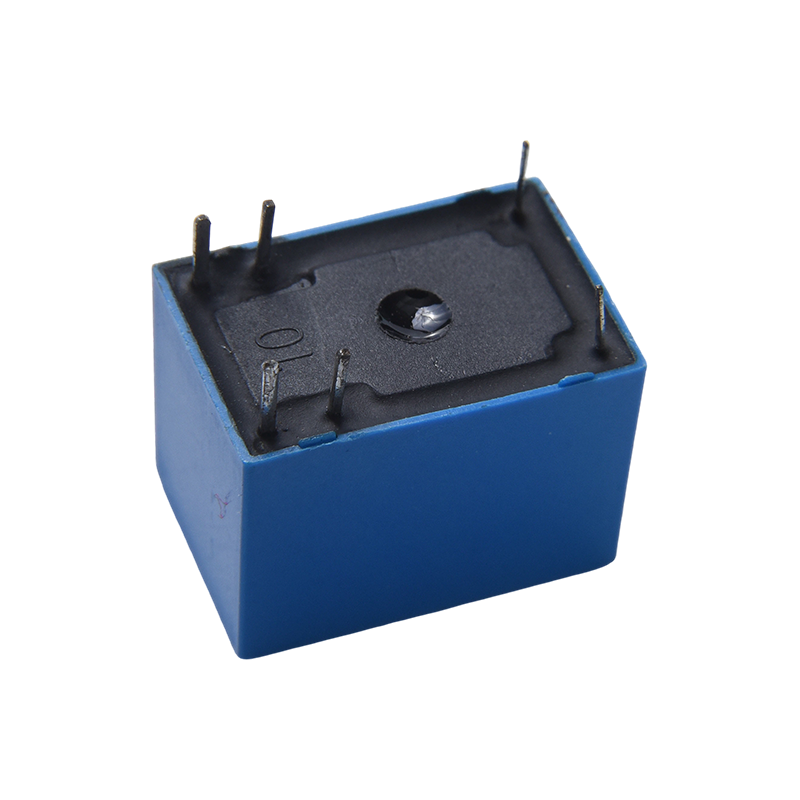

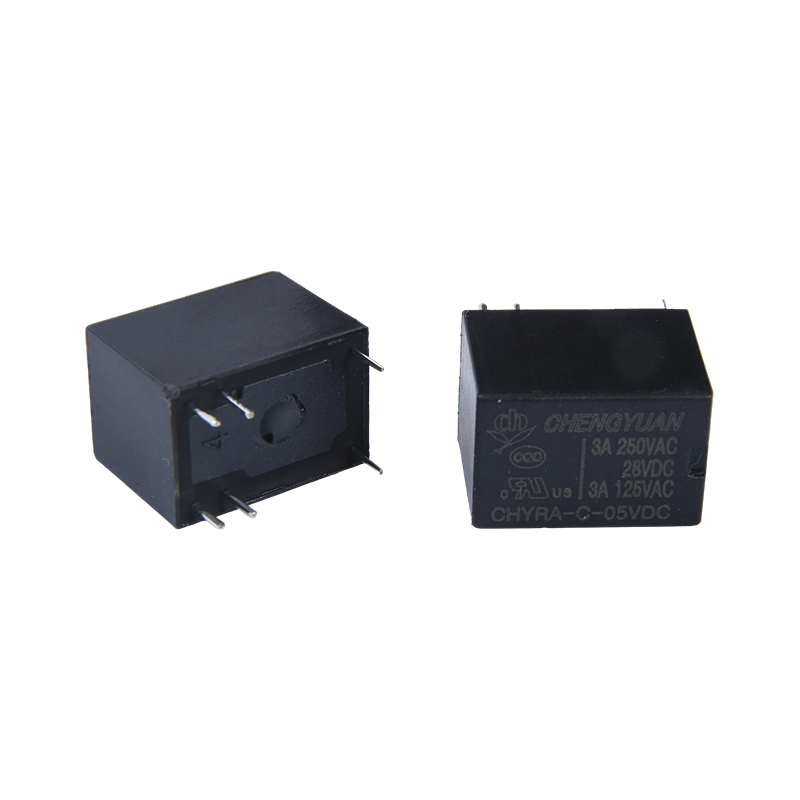

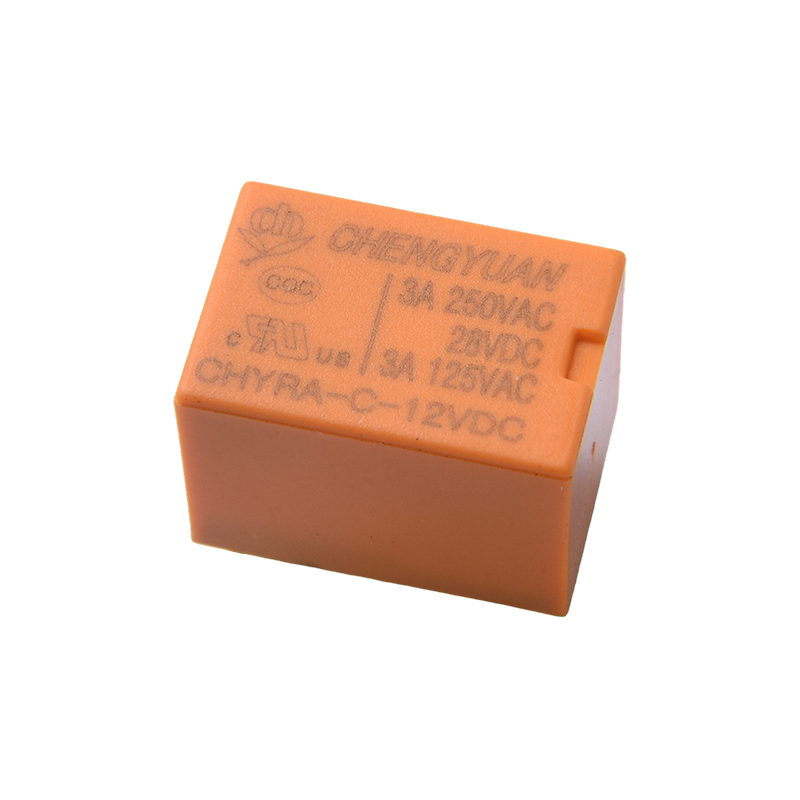

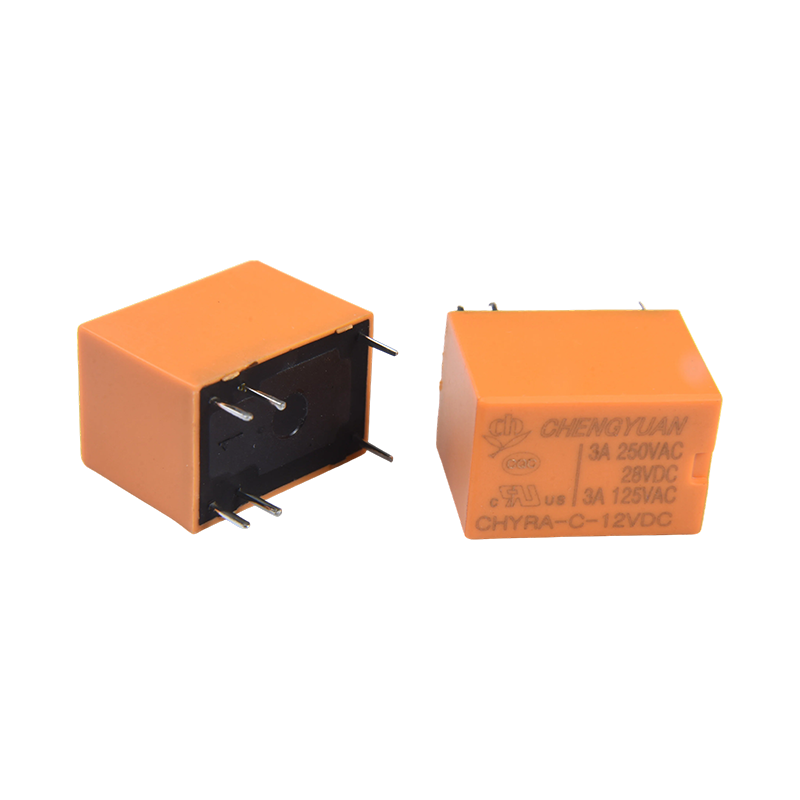

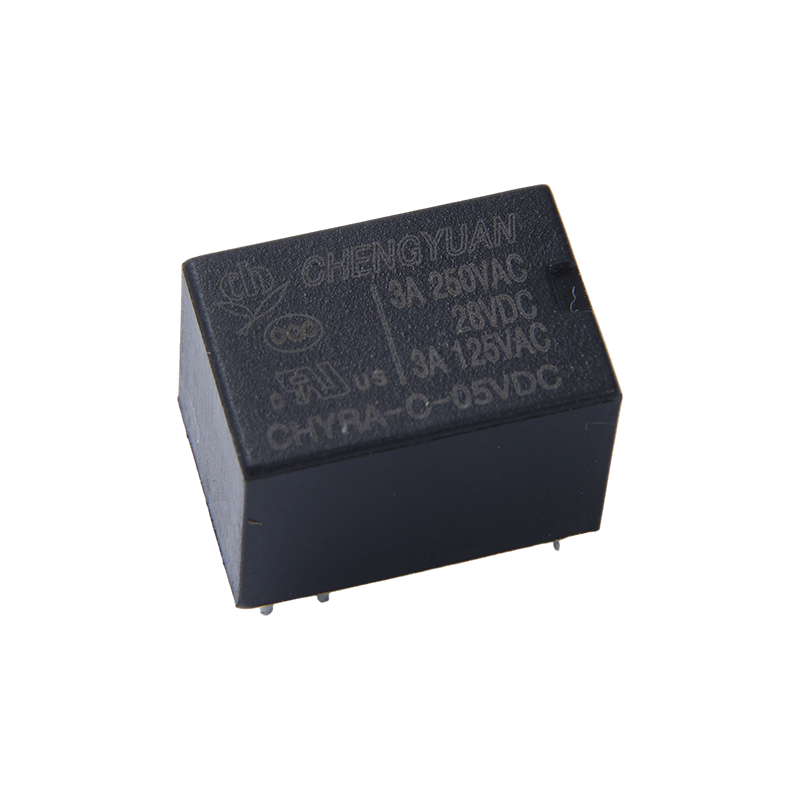

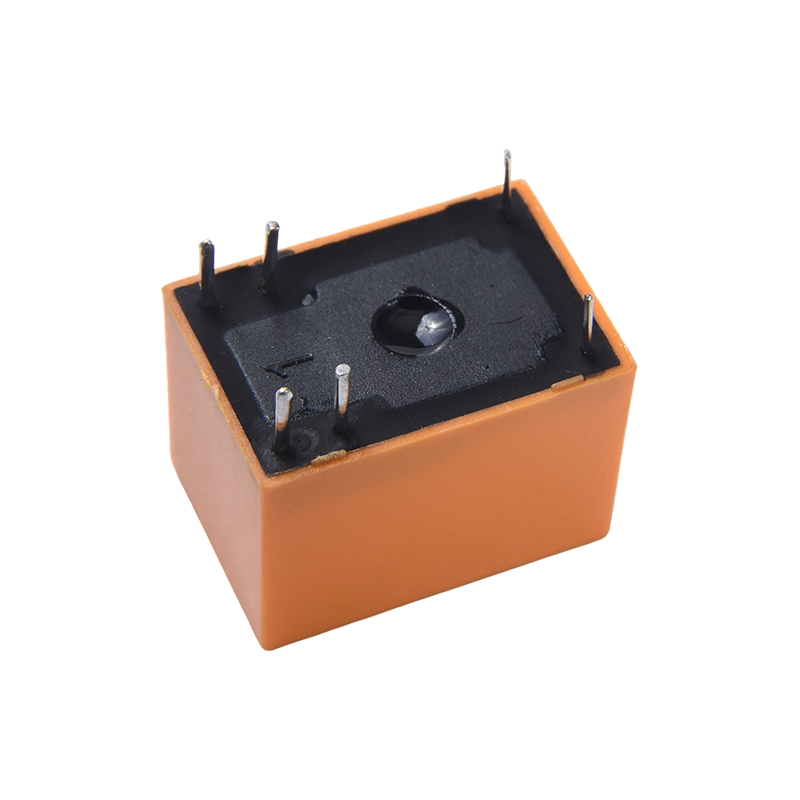

Características do produto:
Alta capacidade de comutação de contato: Além da carga padrão de 3A, os contatos suportam comutação de até 16 amperes, capazes de lidar com demandas instantâneas de alta corrente em circuitos.
Consumo de energia ultrabaixo: O consumo de energia da bobina é de apenas 0,2 W, reduzindo significativamente o consumo de energia do sistema, tornando-a adequada para dispositivos alimentados por bateria ou de baixa potência.
Alta resistência dielétrica: A alta rigidez dielétrica garante isolamento elétrico confiável entre os circuitos de entrada e saída, protegendo os circuitos de controle a jusante.
Design Compacto: A estrutura miniaturizada otimiza a utilização do espaço, adequada para montagem de alta densidade em PCBs.
Extensos padrões de certificação: Certificado por CQC e UL, atendendo aos padrões internacionais de segurança, garantindo a qualidade e conformidade do produto.
Tensão de bobina flexível: Fornece uma ampla gama de tensões de bobina de 3VDC a 48VDC, facilmente adaptável a diferentes tensões de circuito de controle.
Aplicações típicas:
Automação Industrial: Utilizado para controlar motores, válvulas solenóides e diversos instrumentos de automação, obtendo isolamento de sinal e comutação de circuitos.
Casa Inteligente: Aplicado no controle de iluminação, controle de motor de cortina e outros cenários como um componente central para controle de baixo consumo de energia.
Sistemas de segurança: Usados em unidades de controle de acesso e controle de fechadura magnética para detectar o status da fechadura da porta e controlar a comutação.
Equipamento de comunicação: Adequado para switches e outros recursos de comunicação, responsável pelo roteamento, proteção e isolamento de sinais.
Proteção de Circuito: Isola altas correntes ou altas tensões em circuitos de controle para evitar interferências e danos a componentes sensíveis.
| Tipo | QUIRA |
| Material de contato | Liga de prata |
| Resistência ao contato | 100mΩ Máx. (em 1A 16VCC) |
| Carga avaliada (carga resistiva） | 3A/12V0AC |
| Máx. comutação de corrente | 3A |
| Máx. tensão de comutação | 125 VCA |
| Máx. comutação de energia | 360 VA |
| Min. comutação de carga | 6V 1A |
Características
| Tempo de operação (na tensão nominal da bobina) | 10 ms máx. |
| Hora de lançamento | 4 ms máx. |
| Resistência de isolamento | Mínimo 1000MΩ (a 500 VCC) |
| Rigidez dielétrica | Entre contatos abertos: 500 VCA, 50/60 Hz por 1 minuto |
| Entre a bobina e o contato: 750 VCA, 50/60 Hz por 1min |
| Resistência à vibração | Destrutivo | 10-55 Hz, com amplitude dupla de 1,5 mm |
| Funcional | 10-55 Hz, com amplitude dupla de 1,5 mm |
| Resistência ao choque | Funcional | 10 G mín. |
| Destrutivo | 10 G mín. |
| Resistência | Resistência mecânica (10.800ops./h) | 1.000.000 operações (à temperatura ambiente) |
| Resistência elétrica (360ops./h) | 100.000 operações (à temperatura ambiente) |
| Temperatura ambiente | -40℃~ 85℃(sem condensação) |
| Peso | Aprox. 3,7g |
| Dados da bobina (a 20°C) |
| Nominal tensão (VDC) | Nominal operando atual ±10%(mA) | Resistência da bobina ±10%(Ω) | Operação nominal poder | Tensão de operação (Máx.) | Tensão de liberação (Mín.) | Máx. tensão permitida |
| 3 | 120 | 25 | Aproximadamente 0,36 W | 75% do nominal tensão | 5% do nominal tensão | 130% da tensão nominal |
| 5 | 72 | 69 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 24 | 15 | 1600 |
| 3 | 66.67 | 45 | Aproximadamente 0,2 W |
| 5 | 40 | 125 |
| 6 | 33.33 | 180 |
| 9 | 22.22 | 405 |
| 12 | 16.67 | 720 |
| 24 | 8.33 | 2880 |
Os dados mostrados acima são valores iniciais. Não aplique a tensão máxima permitida na bobina por mais de 10 minutos para evitar o superaquecimento da bobina.

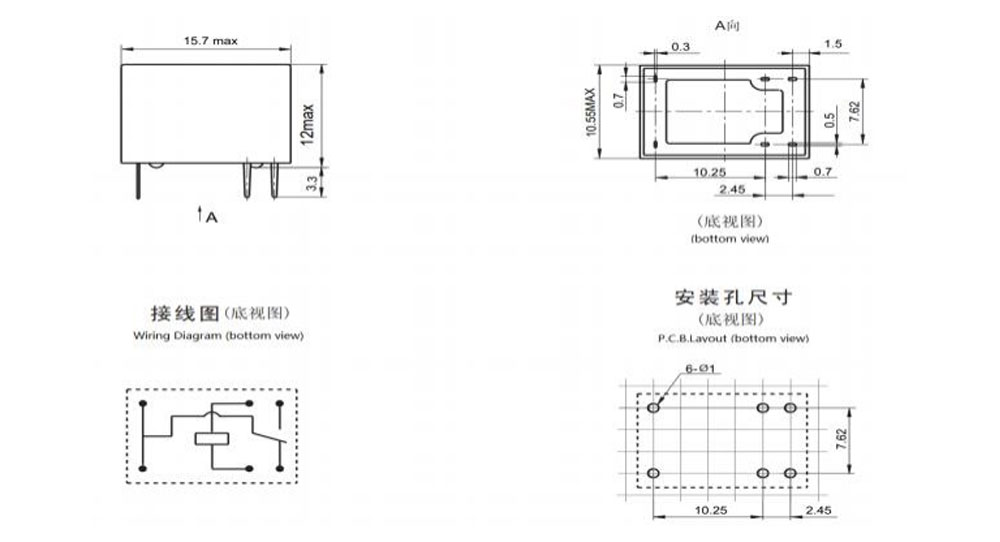

Dimensão do contorno, Diagrama de fiação, Layout da PCB (Unidade: mm)

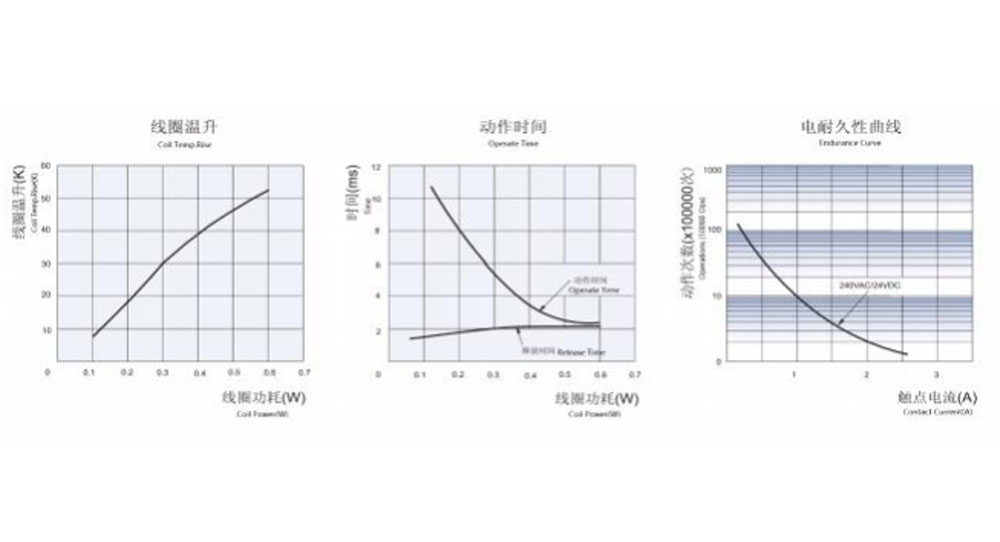

Curvas Características
Informações sobre pedidos
CHYRA - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7
1:Tipo:CHIRA
2: Acordo de Contato: C Fom C ; H De A ; B De B
3: Tensão Nominal: 3,5,6,9,12,24 VCC
4: Cor do gabinete: H-Preto; L-Azul, Y -Amarelo
5: Potência da bobina: D-0,36W L-0,2W
6: Construção protetora: à prova de S-Flux,
Lavável tipo SH-selado
7: Parâmetro especial: tipo Nil-Standard
Letra ou número - Requisito especial
Relés à prova de fluxo não podem ser usados em ambientes com poluentes como H2S, SO2, NO2, poeira, etc.
A limpeza com água ou o processamento de superfície não são sugeridos após os relés à prova de fluxo serem montados na PCB.
Um sufixo especial personalizado está disponível após avaliação por CHENGYUAN.
Isenção de responsabilidade: a especificação serve apenas para referência. As especificações estão sujeitas a alterações sem aviso prévio.
Não foi possível avaliar todo o desempenho e todos os parâmetros de todas as aplicações possíveis. Assim, os usuários devem estar na posição correta para escolher
produto adequado para sua própria aplicação. Para relés selados, após a instalação e limpeza, abra o orifício de ventilação na caixa antes de usar. Se houver alguma dúvida, entre em contato com a Chengyuan para obter serviços técnicos. No entanto, é responsabilidade do usuário determinar qual produto deve ser usado.
