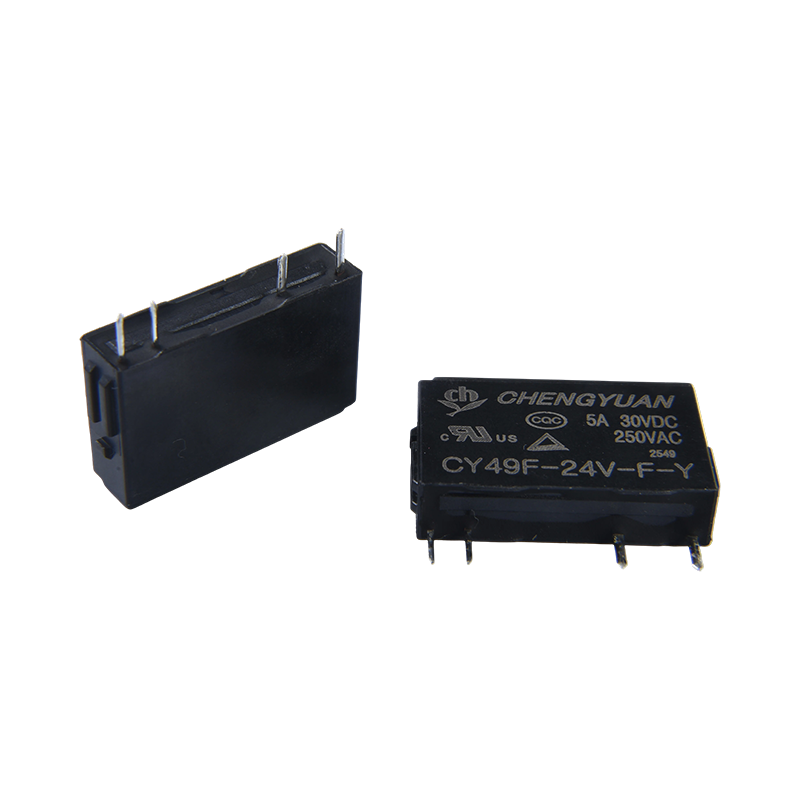

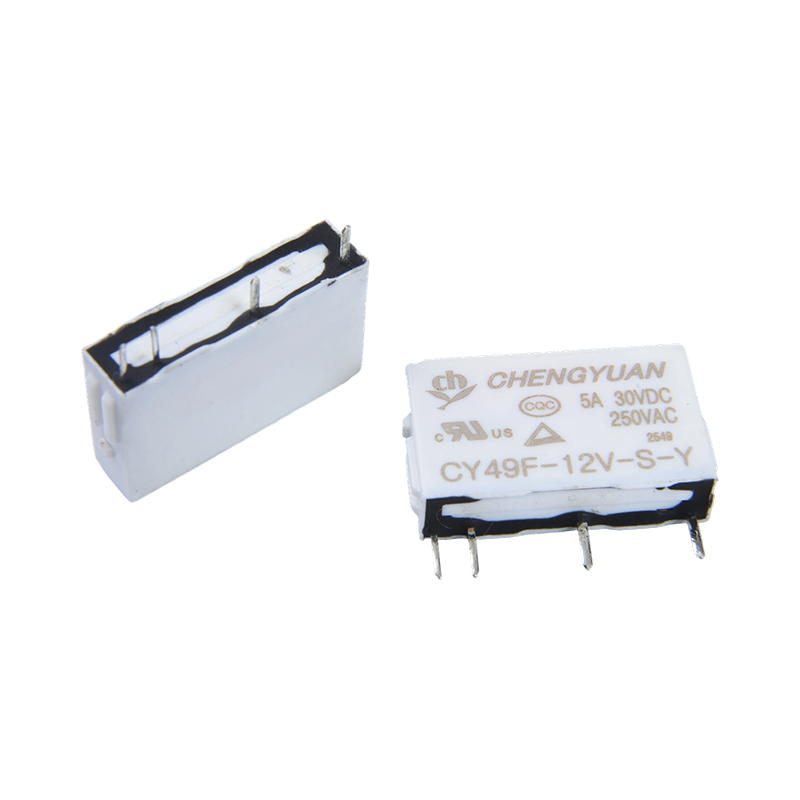

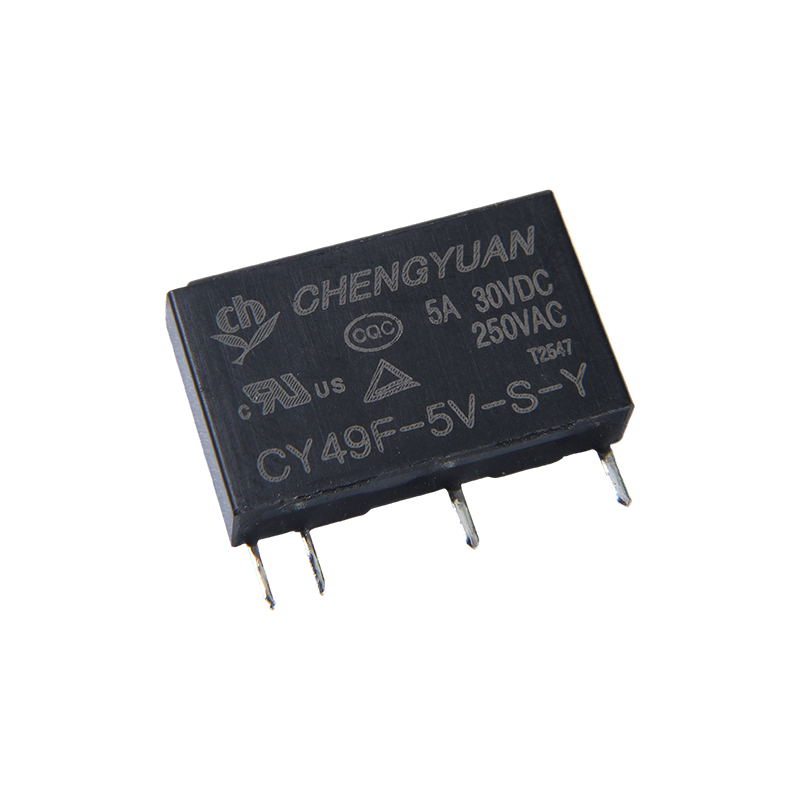

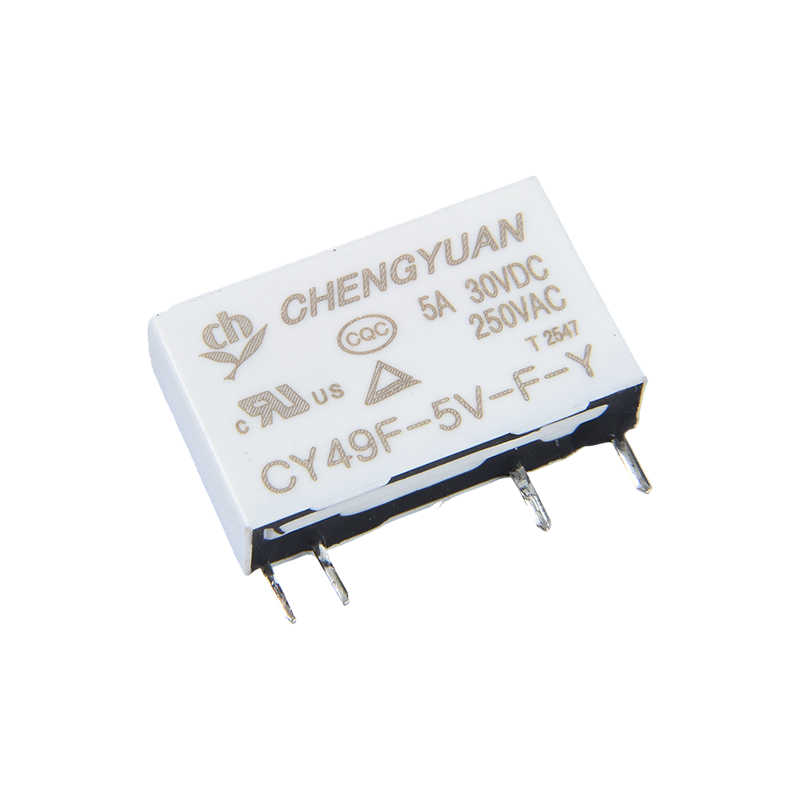

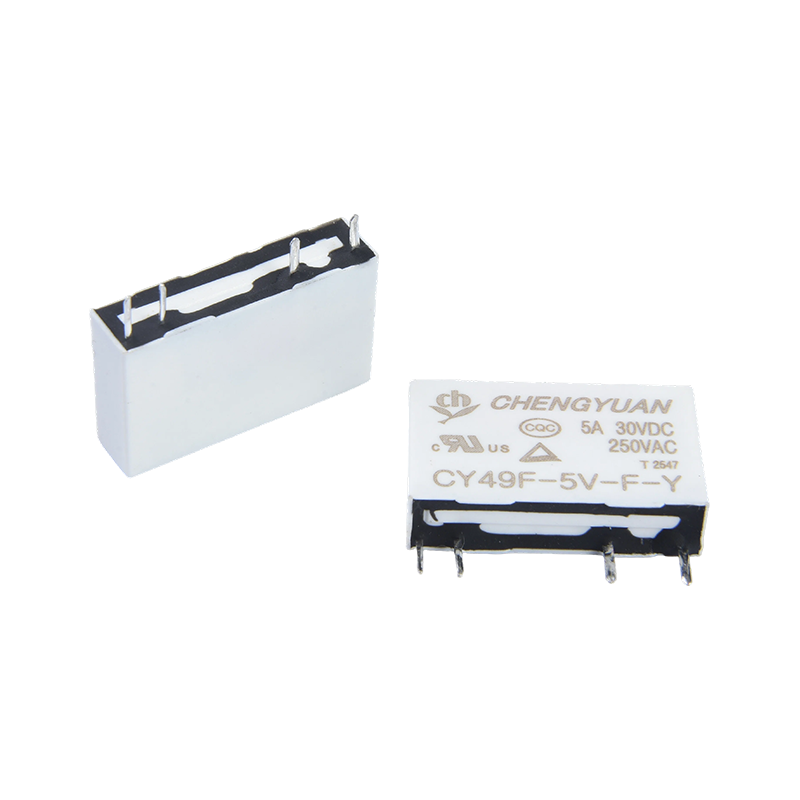

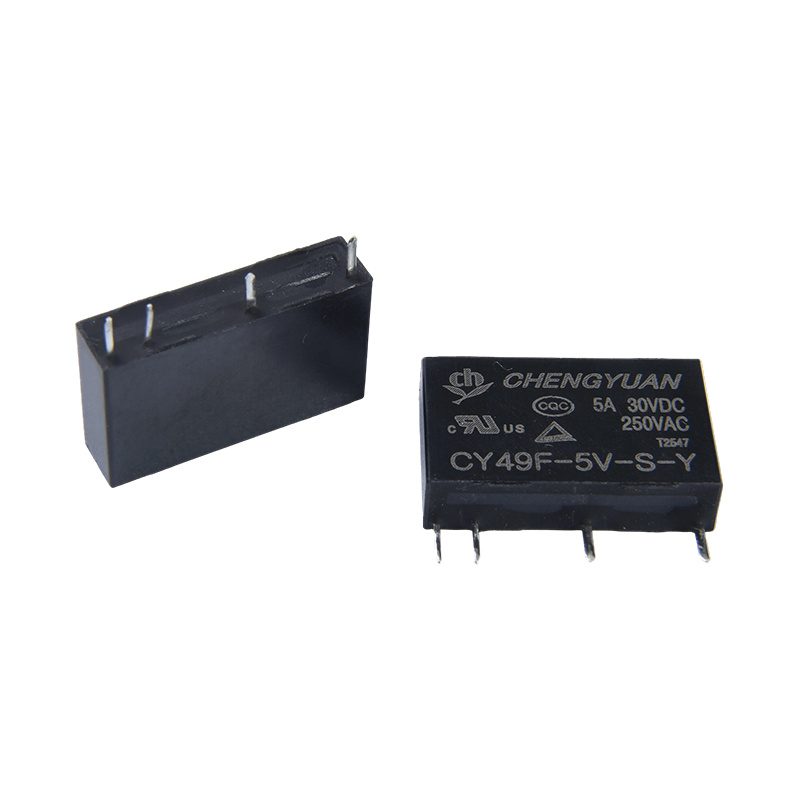

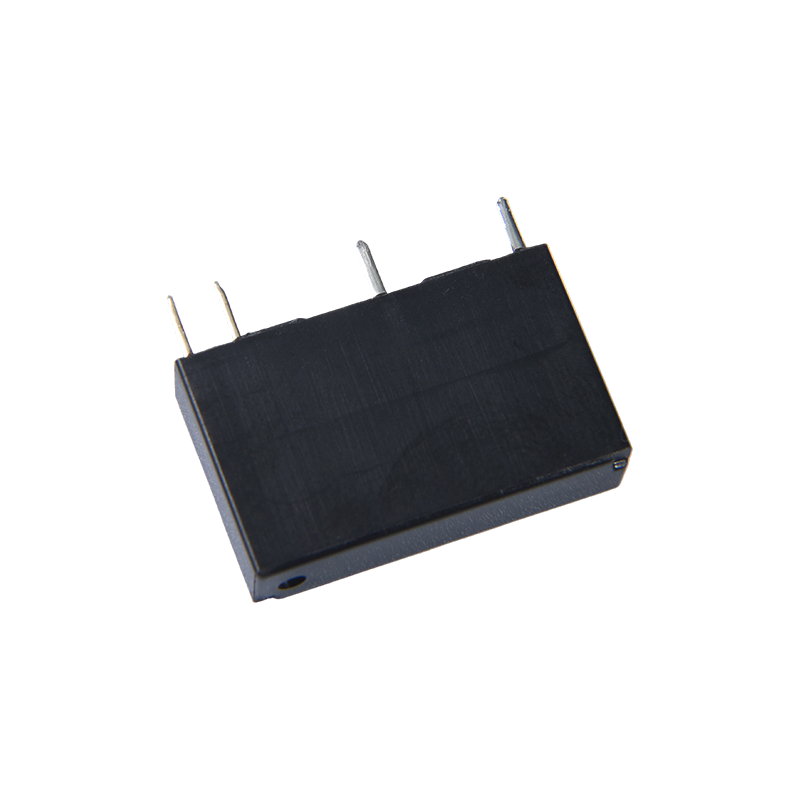

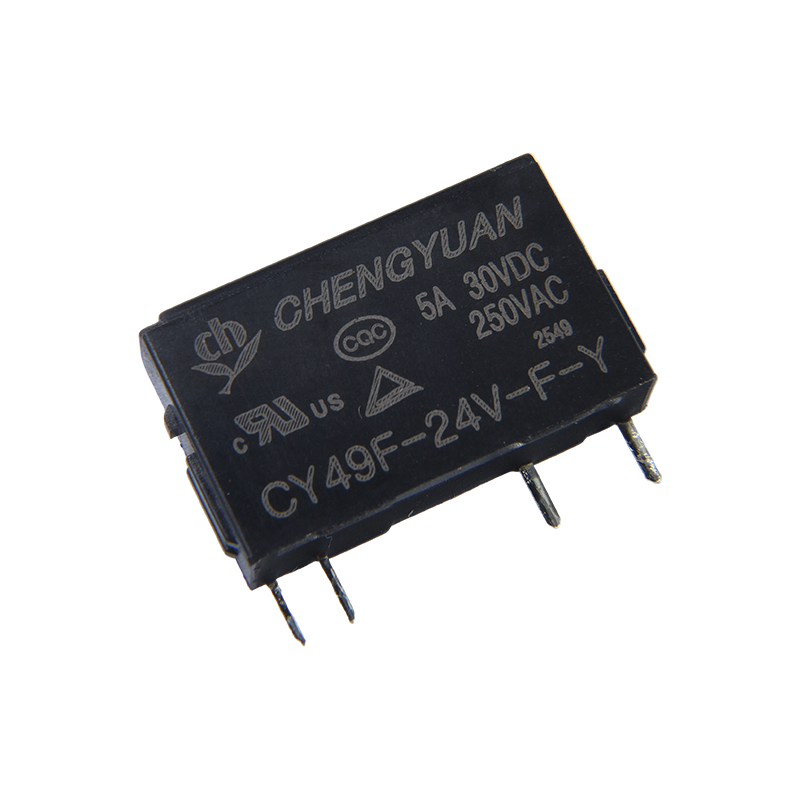

Recursos:
• Capacidade de carga: comutação de contato 5A
• Ultrafino, ultrapequeno, adequado para montagem de alta densidade (5 mm de largura, 12,5 mm de altura)
• Suporta até 3.000 V
• Alta sensibilidade, consumo de energia de apenas 0,12 W
Aplicações típicas:
Circuitos de automação e controle industrial: comumente encontrados em equipamentos de comunicação, equipamentos de rede, instrumentos de medição e sistemas de controle de elevadores, realizando funções de comutação de circuitos, proteção de segurança ou proteção contra sobrecorrente.
Eletrônica Automotiva e Novos Campos de Energia: Aplicados em equipamentos veiculares, novos sistemas de gerenciamento de energia, etc., atendendo aos requisitos de comutação confiável em ambientes automotivos.
Eletrônica Médica e Aeroespacial: Em equipamentos médicos, monitoramento de segurança e aplicações aeroespaciais onde alta estabilidade é necessária, fornece isolamento e proteção de circuito.
Dados de contato
| Tipo | CY49F |
| Material de contato | Liga de prata |
| Resistência ao contato | 100mΩ Máx. (em 1A 16VCC) |
| Carga avaliada (carga resistiva） | 5A250VAC/30VDC |
| Máx. comutação de corrente | 5A |
| Máx. tensão de comutação | 270 VCA |
| Máx. comutação de energia | 1250VA/150W |
| Min. comutação de carga | 6V 1A |
| Características |
| Tempo de operação (na tensão nominal da bobina) | ≤ 10 ms Máx. |
| Hora de lançamento | ≤ 5ms Máx. |
| Resistência de isolamento | Mínimo 1000MΩ (a 500 VCC) |
| Rigidez dielétrica | Entre contatos abertos: 1000 VCA, 50/60 Hz por 1 minuto |
| Entre a bobina e o contato: 3000 VCA, 50/60 Hz por 1min |
| Resistência à vibração | Destrutivo | 10-55 Hz, com amplitude dupla de 1,5 mm |
| Funcional | 10-55 Hz, com amplitude dupla de 1,5 mm |
| Resistência ao choque | Funcional | 10 G mín. |
| Destrutivo | 10 G mín. |
| Resistência | Resistência mecânica (10.800ops./h) | 1.000.000 operações (à temperatura ambiente) |
| Resistência elétrica (360ops./h) | 100.000 operações (à temperatura ambiente) |
| Temperatura ambiente | -40℃~ 85℃(sem condensação) |
| Peso | Aprox. 3g |
| Dados da bobina (a 20°C) |
| Nominal tensão (VDC) | Nominal operando atual ±10%(mA) | Resistência da bobina ±10%(Ω) | Operação nominal poder | Tensão de operação (Máx.) | Tensão de liberação (Mín.) | Máx. tensão permitida |
| 5 | 24 | 208 | Aproximadamente 0,12 W | 75% do nominal tensão | 5% do nominal tensão | 130% da tensão nominal |
| 6 | 20 | 300 |
| 9 | 13.3 | 675 |
| 12 | 10 | 1200 |
| 18 | 6.6 | 2700 |
| 24 | 7.5 | 3200 | Aproximadamente 0,18 W |
Os dados mostrados acima são valores iniciais. Não use a tensão máxima permitida da Apple na bobina por mais de 10 minutos para evitar o superaquecimento da bobina.

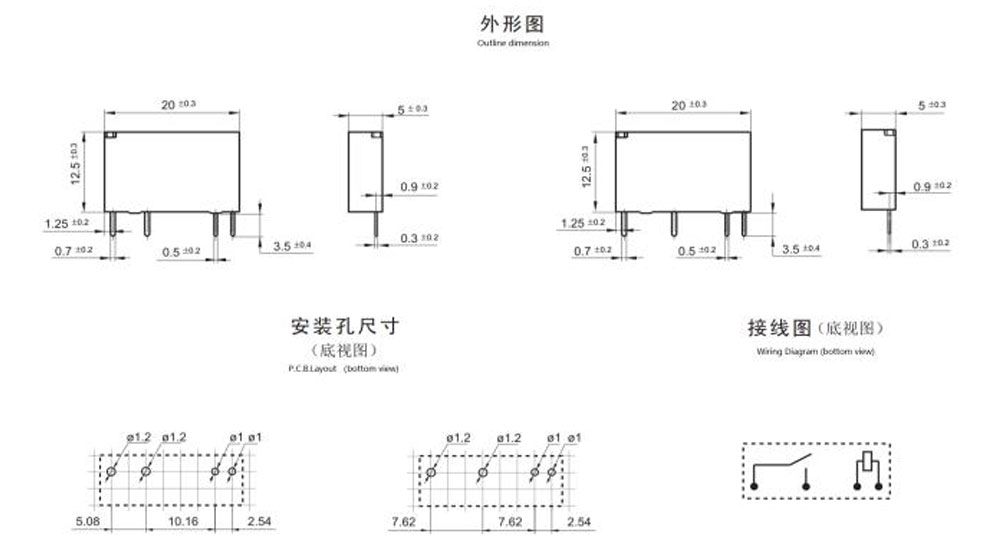

Dimensão do contorno, Diagrama de fiação, Layout da PCB (Unidade:mm)

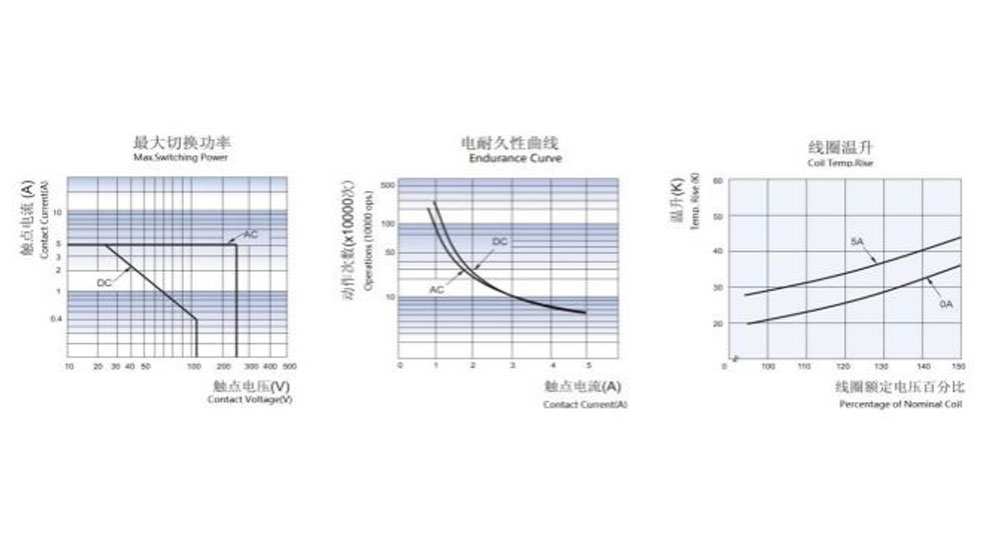

Curvas Características
Informações sobre pedidos
CY49F - 12VDC - S - Y - B - B - S- XX
1 2 3 4 5 6 7 8
1: Tipo: CY49F
2: Tensão Nominal: 5,6,9,12,18,24 VCC
3: Distância do pino de contato: F: 5,08 mm S: 7,62 mm
4: Tipo de contato: Y: Contato único, E: Contato bifurcado
5: Categoria de invólucro : B indica a fivela do cinto. Nenhum: não tem

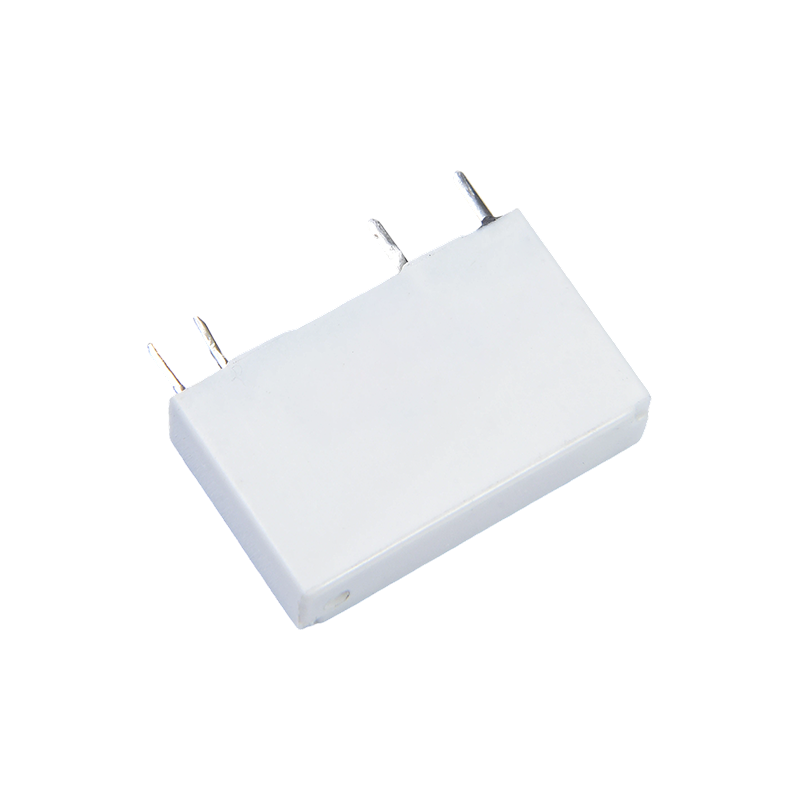

6: Cor do gabinete: H-preto; B-Branco
7: Construção protetora: à prova de S-Flux,
Lavável tipo SH-selado
8: Parâmetro especial: tipo Nil-Standard
Letra ou número - Requisito especial
Relés à prova de fluxo não podem ser usados em ambientes com poluentes como H2S, SO2, NO2, poeira, etc.
A limpeza com água ou o processamento de superfície não são sugeridos após os relés à prova de fluxo serem montados na PCB.
Isenção de responsabilidade: a especificação serve apenas para referência. As especificações estão sujeitas a alterações sem aviso prévio.
Não foi possível avaliar todo o desempenho e todos os parâmetros de todas as aplicações possíveis. Assim, os usuários devem estar na posição correta para escolher
Produto adequado para sua própria aplicação. Para relés selados, após a instalação e limpeza, abra o orifício de ventilação na caixa antes de usar. Se houver alguma dúvida, entre em contato com a Chengyuan para obter serviços técnicos. No entanto, é responsabilidade do usuário determinar qual produto deve ser usado.
