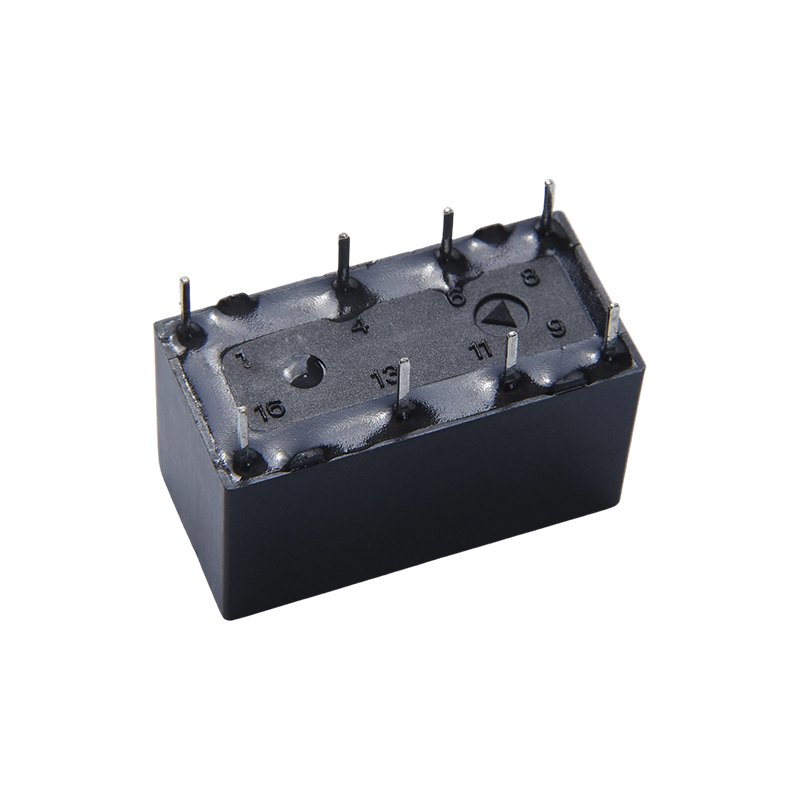

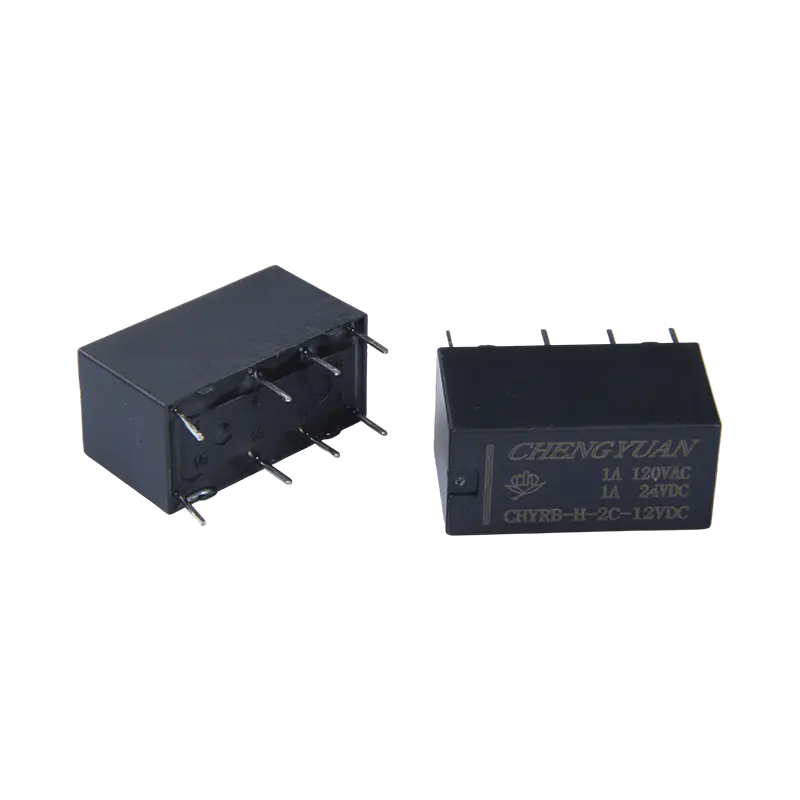

Principais recursos
Baixa resistência de contato: Os materiais e a estrutura do contato são otimizados para pequenos sinais, garantindo condutividade estável a longo prazo e reduzindo a atenuação do sinal.
Alta tensão de isolamento: A alta tensão de isolamento entre a bobina e os contatos evita efetivamente diafonia de sinal e interferência externa.
Resposta Rápida: O projeto do sistema eletromagnético prioriza a velocidade de operação, atendendo aos requisitos de temporização para roteamento e comutação rápida de sinais em equipamentos de comunicação.
Longa Vida Elétrica: Proporciona excelente durabilidade de contato sob carga nominal, garantindo a confiabilidade do equipamento a longo prazo.
Principais aplicações
Equipamento de comunicação: Usado para comutação de sinal ou controle de energia em switches de rede, estações base e outros equipamentos para ligar/desligar o circuito.
Equipamentos de escritório e periféricos de computador: por exemplo, impressoras, scanners ou fontes de alimentação UPS, controlando a partida e a parada do circuito principal por meio do relé.
Sistemas de Alarme de Segurança: Como elemento de comutação em circuitos de alarme, respondendo a sinais de controle para disparar alarmes ou ativar outros dispositivos.
Equipamentos Médicos: Utiliza suas características de isolamento elétrico para garantir a segurança do paciente e do equipamento, operando de forma estável em instrumentos de diagnóstico ou equipamentos de monitoramento.
Automação Industrial: Alguns modelos são adequados para sistemas CLP ou controle de motores, possibilitando layouts compactos através da instalação de soldagem de PCB.
Dados de contato
| Tipo | CHIRBO |
| Material de contato | Liga de prata |
| Resistência ao contato | 100mΩ Máx. (em 1A 16VCC) |
| Carga avaliada (carga resistiva） | 1A 120 VCA |
| Máx. comutação de corrente | 2A |
| Máx. tensão de comutação | 277 VCA |
| Máx. comutação de energia | 554VA |
| Min. comutação de carga | 6V 1A |
| Características |
| Tempo de operação (na tensão nominal da bobina) | 7 ms máx. (Sem diodo) |
| Hora de lançamento | 4ms Máx. (Sem diodo) |
| Resistência de isolamento | Mínimo 1000MΩ (a 500 VCC) |
| Rigidez dielétrica | Entre contatos abertos:750VAC, 50/60Hz por 1min |
| Entre bobina e contato: 1000VAC, 50/60Hz por 1min |
| Resistência à vibração | Destrutivo | 10-55 Hz, com amplitude dupla de 1,5 mm |
| Funcional | 10-55 Hz, com amplitude dupla de 1,5 mm |
| Resistência ao choque | Funcional | 10 G mín. |
| Destrutivo | 10 G mín. |
| Resistência | Resistência mecânica (10800ops./h) | 10.000.000 de operações (em temperatura ambiente) |
| Resistência elétrica (360ops./h) | 100.000 operações (em temperatura ambiente) |
| Temperatura ambiente | -40℃ ~ 85℃(sem condensação) |
| Peso | Aprox.4,6g |
| Nominal tensão (VDC) | Nominal operando atual ±10%(mA) | Resistência da bobina ±10%(Ω) | Operação nominal poder | Tensão de operação (Máx.) | Tensão de liberação (Mín.) | Máx. tensão permitida |
| 3 | 50 | 60 | Aproximadamente 0,15 W | 75% do nominal tensão | 5% do nominal tensão | 130% da tensão nominal |
| 5 | 30 | 167 |
| 6 | 25 | 240 |
| 9 | 16.6 | 540 |
| 12 | 12.5 | 960 |
| 24 | 6.25 | 3840 |
| 3 | 66.6 | 45 | Aproximadamente 0,20 W |
| 5 | 40 | 125 |
| 6 | 33.3 | 180 |
| 9 | 22.2 | 405 |
| 12 | 16.6 | 720 |
| 24 | 8.3 | 2880 |
| 3 | 120 | 25 | Aproximadamente 0,36 W |
| 5 | 72 | 69 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 24 | 15 | 1600 |
Os dados mostrados acima são valores iniciais. Não use a tensão máxima permitida da Apple na bobina por mais de 10 minutos para evitar o superaquecimento da bobina.

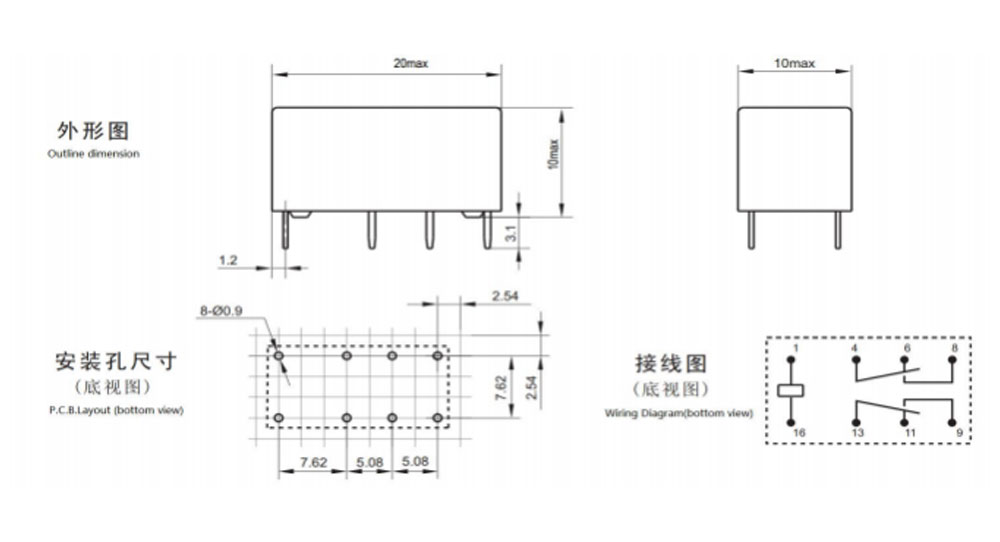

Dimensão do contorno, Diagrama de fiação, Layout da PCB (Unidade:mm)

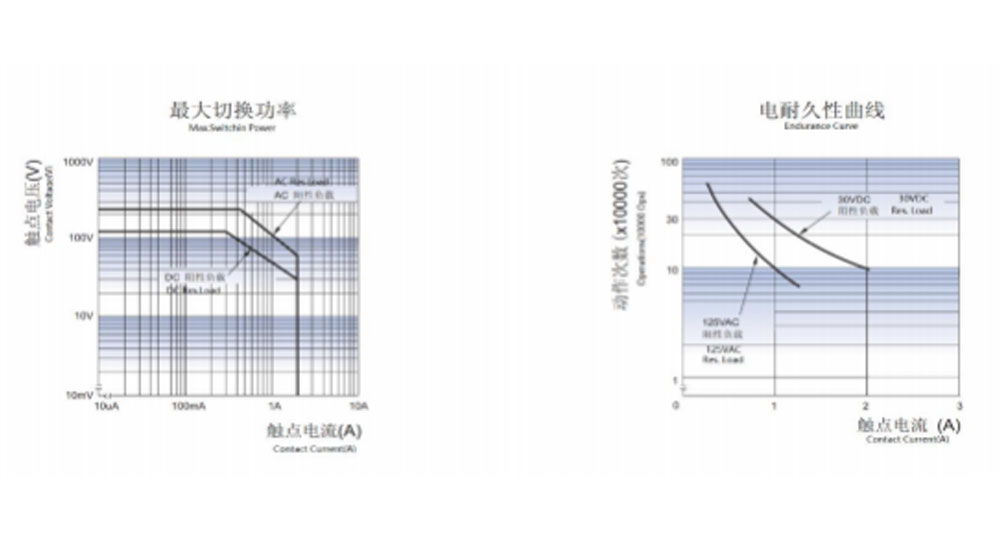

Cuves Características
Informações sobre pedidos
CHYRB - 2 - C - 12VDC - H - D - S - XX
1 2 3 4 5 6 7 8
1: Tipo: CHYRB
2: Número de pólos: 2-2 pólos
3: Arranjo de Contato: C De C ; H De A ; B De B
4: Tensão Nominal: 3,5,6,9, 12, 18,24,48 VCC
5: Cor do gabinete, Y-Amarelo; H-Preto; L-Azul
6: Potência da bobina: D-0,36W H-0,2W
7: Construção protetora: à prova de S-Flux,
SH- Tipo selado lavável
8: Parâmetro especial: tipo Nil-Standard
Letra ou número - Requisito especial
Os relés à prova de fluxo não podem ser usados em ambientes com poluentes como H2S, SO2, NO2, poeira, etc.
A limpeza com água ou o processamento da superfície não são sugeridos após a montagem dos relés à prova de fluxo na PCB.
Um sufixo especial personalizado está disponível após avaliação por CHENGYUAN.
Isenção de responsabilidade: a especificação é apenas para referência. As especificações estão sujeitas a alterações sem aviso prévio.
Não conseguimos avaliar todo o desempenho e todos os parâmetros para todas as aplicações possíveis. Assim, os usuários devem estar na posição certa para escolher
Produto adequado para aplicação própria. Para relés selados, após a instalação e limpeza, abra o orifício de ventilação da caixa antes de usar. Se houver alguma dúvida, entre em contato com Chengyuan para serviços técnicos. No entanto, é responsabilidade do usuário determinar qual produto deve ser utilizado.
