Recursos:

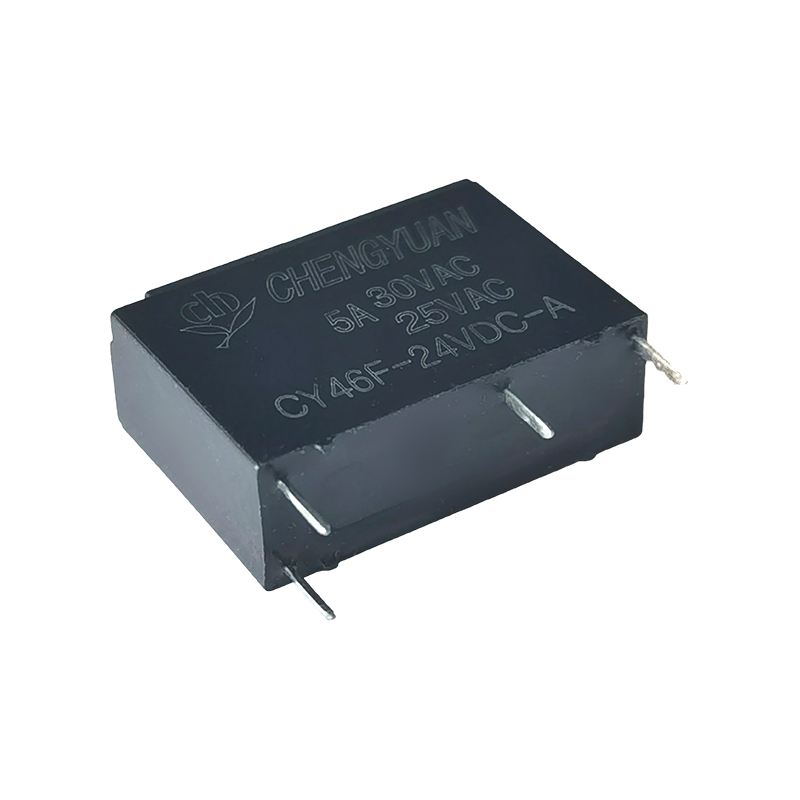

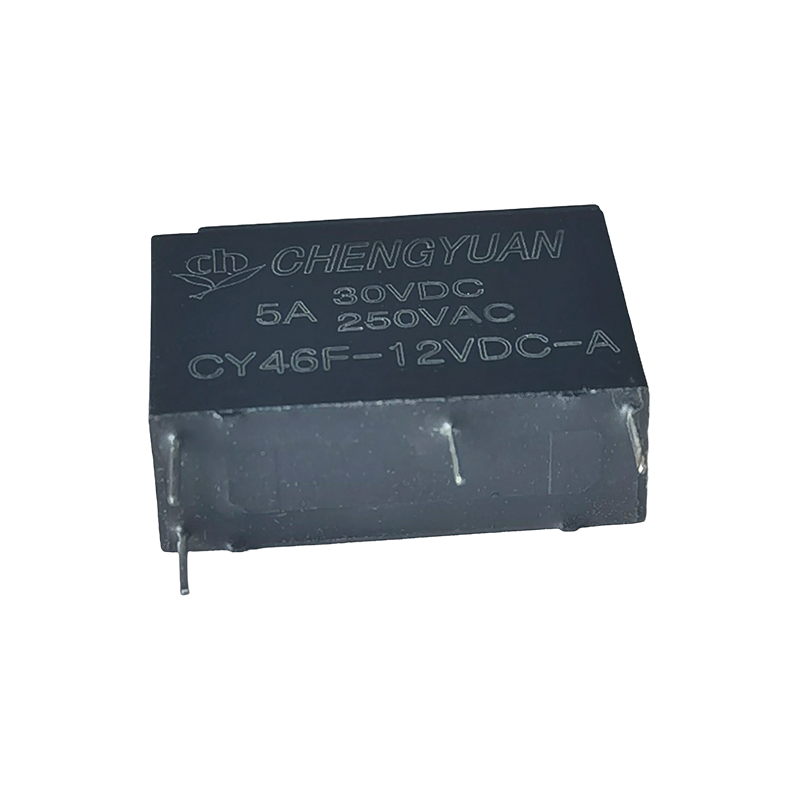

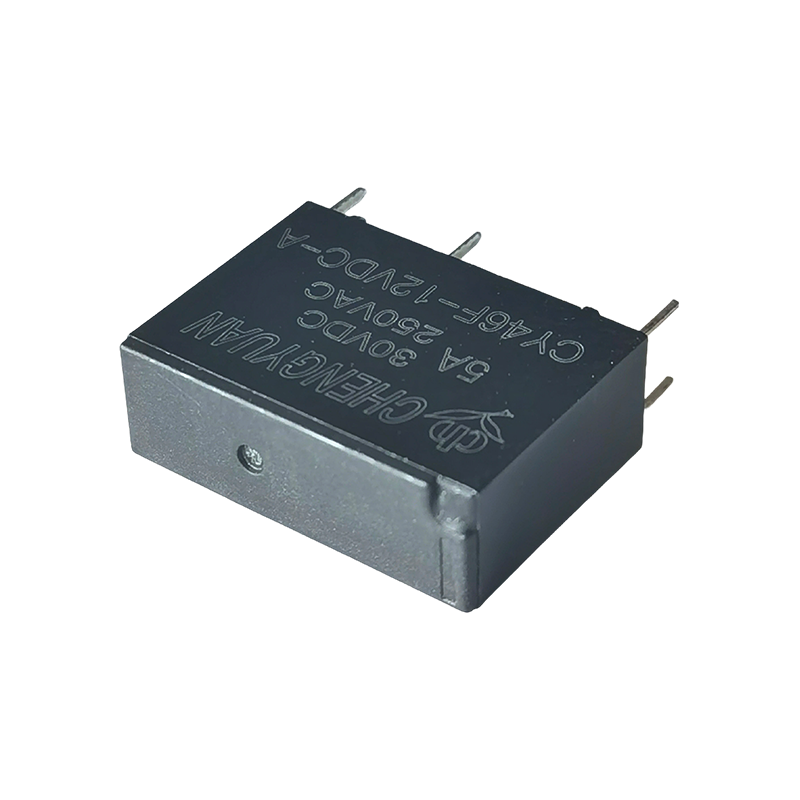

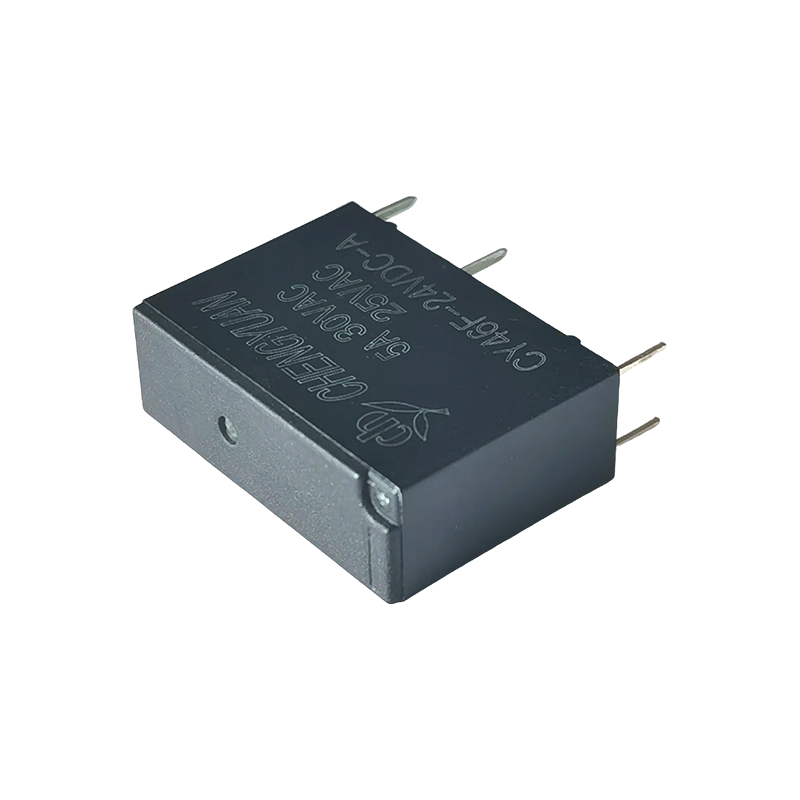

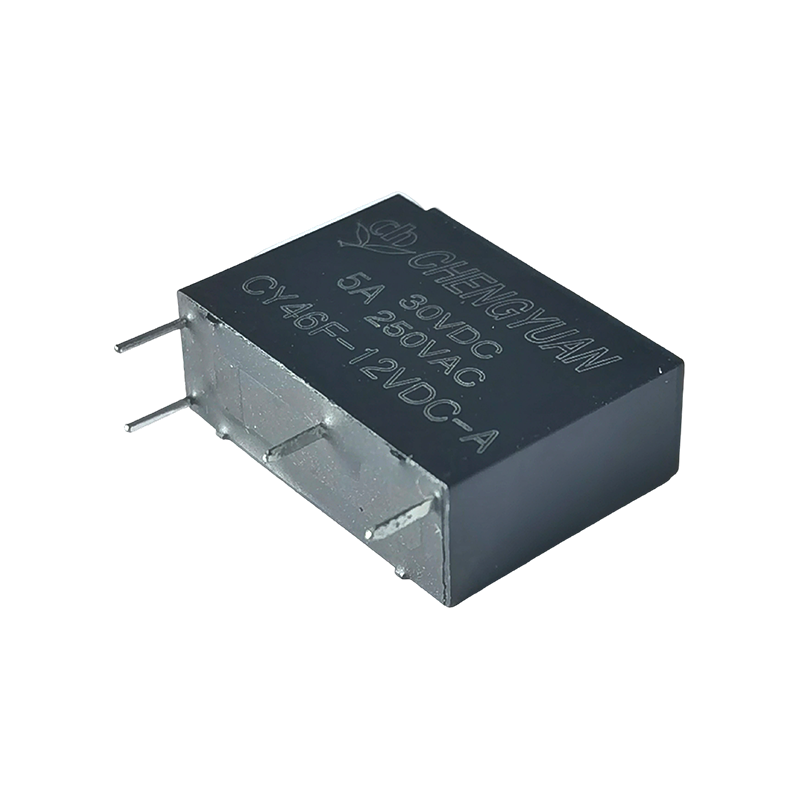

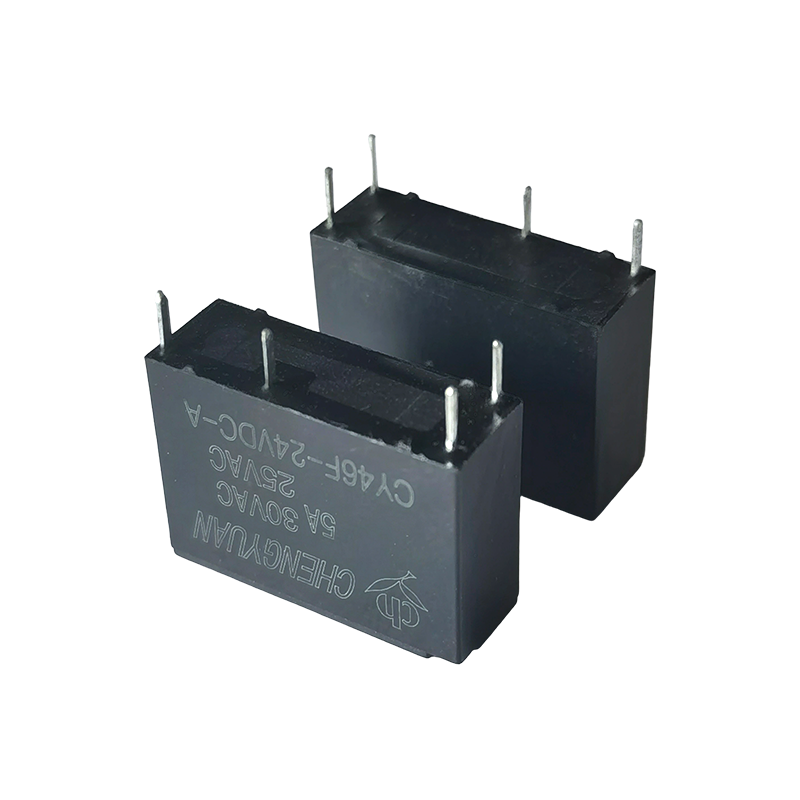

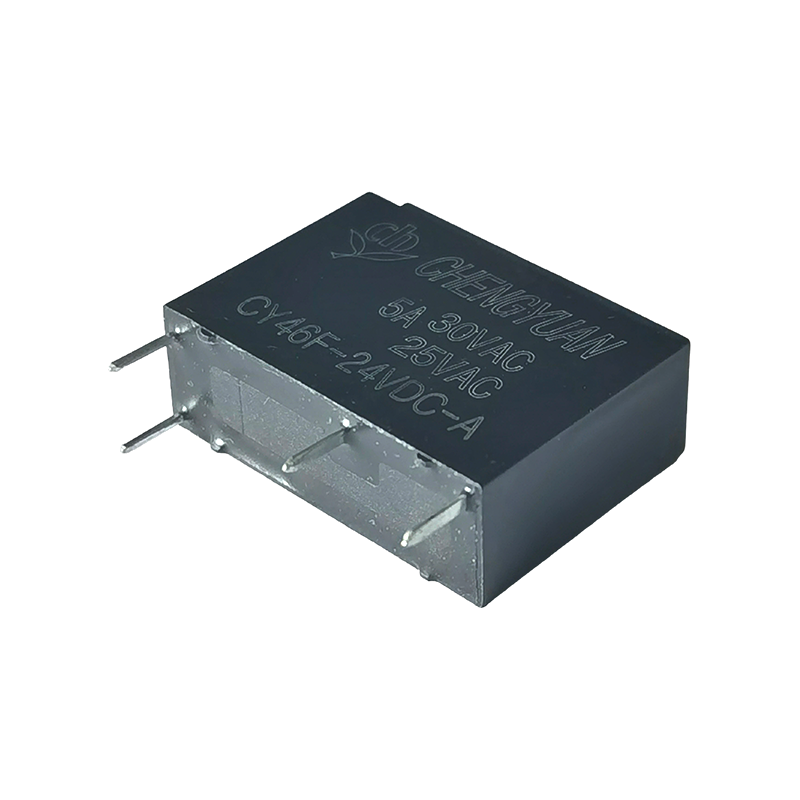

• Tamanho compacto (20*7,2*16,6 mm), adequado para placas de circuito de alta densidade
• Alta tensão suportável: 4000V (entre bobina e contatos)
• Capacidade de comutação de contato 5A
Aplicações típicas:
1. Pequenos eletrodomésticos: Controle liga/desliga para pequenos eletrodomésticos, como mini panelas elétricas de arroz, pequenos umidificadores, chaleiras elétricas portáteis e pequenos ventiladores domésticos, atendendo aos requisitos de design de miniaturização desses produtos;
2. Dispositivos eletrônicos de consumo: bancos de energia, pequenos adaptadores, módulos de controle de carregamento de produtos digitais e comutação de circuitos em pequenos players de áudio e vídeo, aproveitando seu tamanho ultrapequeno para layouts de PCB densos;
3. Controle auxiliar industrial: comutação de sinal de sensor pequeno, módulos de expansão PLC em miniatura e circuitos de controle auxiliares para equipamentos de automação (como controle de luz indicadora, pequenos drivers de válvula solenóide), compatíveis com tensões de controle industrial comuns de 5VDC-24VDC;
4. Terminais domésticos inteligentes: gerenciamento de energia para nós de sensores inteligentes, pequenos interruptores inteligentes e módulos de recepção de controle remoto sem fio, atendendo aos requisitos de design de baixo consumo de energia e miniaturização de dispositivos domésticos inteligentes;
5. Equipamentos auxiliares médicos e de segurança: Circuitos de disparo de sinais para pequenos detectores de segurança (como sensores de portas e janelas, detectores de fumaça) e comutação de circuitos internos para equipamentos auxiliares médicos portáteis (como pequenos oxímetros de pulso), garantindo operação estável;
6. Auxiliar eletrônico automotivo: Circuitos de controle para pequenos aparelhos elétricos no interior de automóveis (como ventiladores de automóveis, luzes ambientes), compatíveis com as especificações de tensão comuns de 12VDC em veículos.
Dados de contato
| Tipo | CY46F |
| Material de contato | Liga de prata |
| Resistência ao contato | 100mΩ Máx. (em 1A 16VCC) |
| Carga avaliada (carga resistiva） | 5A250 VCA |
| Máx. comutação de corrente | 5A |
| Máx. tensão de comutação | 250VAC |
| Máx. comutação de energia | 1250VA |
| Min. comutação de carga | 6V 1A |
| Características |
| Tempo de operação (na tensão nominal da bobina) | 20 ms máx. (Sem diodo) |
| Hora de lançamento | 10 ms máx. (Sem diodo) |
| Resistência de isolamento | Mínimo 1000MΩ (a 500 VCC) |
| Rigidez dielétrica | Entre contatos abertos:750 VCA, 50/60 Hz por 1 minuto |
| Entre a bobina e o contato: 4000 VCA, 50/60 Hz por 1 minuto |
| Resistência à vibração | Destrutivo | 10-55 Hz, com amplitude dupla de 1,5 mm |
| Funcional | 10-55 Hz, com amplitude dupla de 1,5 mm |
| Resistência ao choque | Funcional | 10 G mín. |
| Destrutivo | 10 G mín. |
| Resistência | Resistência mecânica (10.800ops./h) | 10.000.000 operações. (à temperatura ambiente) |
| Resistência elétrica (360ops./h) | 100.000 operações (à temperatura ambiente) |
| Temperatura ambiente | -40℃~ 85℃( sem condensação) |
| Peso | Aprox. 3,9g |
| Nominal tensão (VDC) | Nominal operando atual ±10%(mA) | Resistência da bobina ±10%(Ω) | Operação nominal poder | Tensão de operação (Máx.) | Tensão de liberação (Mín.) | Máx. tensão permitida |
| 5 | 40 | 125 | Aproximadamente 0,20 W | 75% do nominal tensão | 5% do nominal tensão | 130% da tensão nominal |
| 6 | 33.33 | 180 |
| 9 | 22.22 | 720 |
| 12 | 16.67 | 405 |
| 18 | 11.11 | 1620 |
| 24 | 8.33 | 2880 |
| 5 | 72 | 69 | Aproximadamente 0,36 W |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 18 | 20 | 900 |
| 24 | 15 | 1600 |
Os dados mostrados acima são valores iniciais. Não use a tensão máxima permitida da Apple na bobina por mais de 10 minutos para evitar o superaquecimento da bobina.

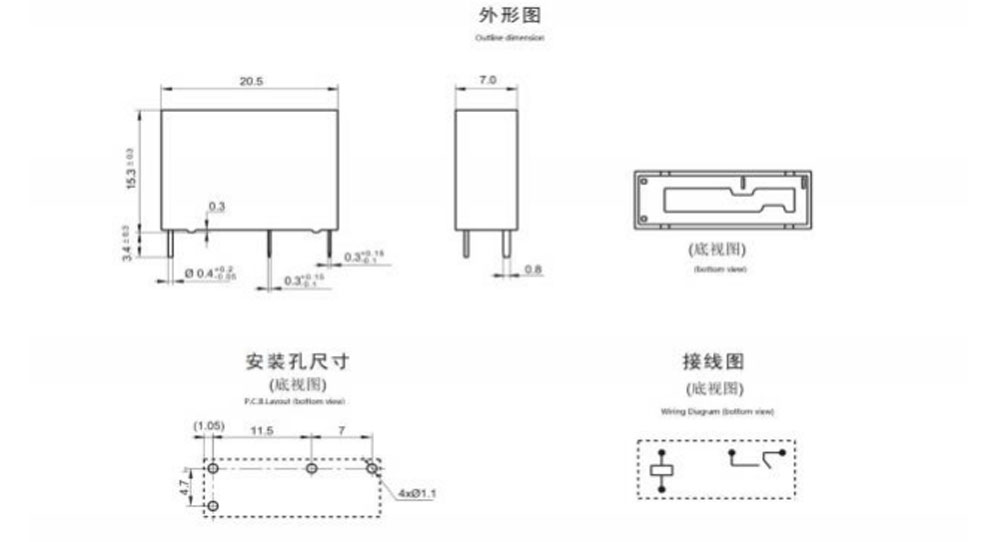

Dimensão do contorno, Diagrama de fiação, Layout da PCB (Unidade:mm)

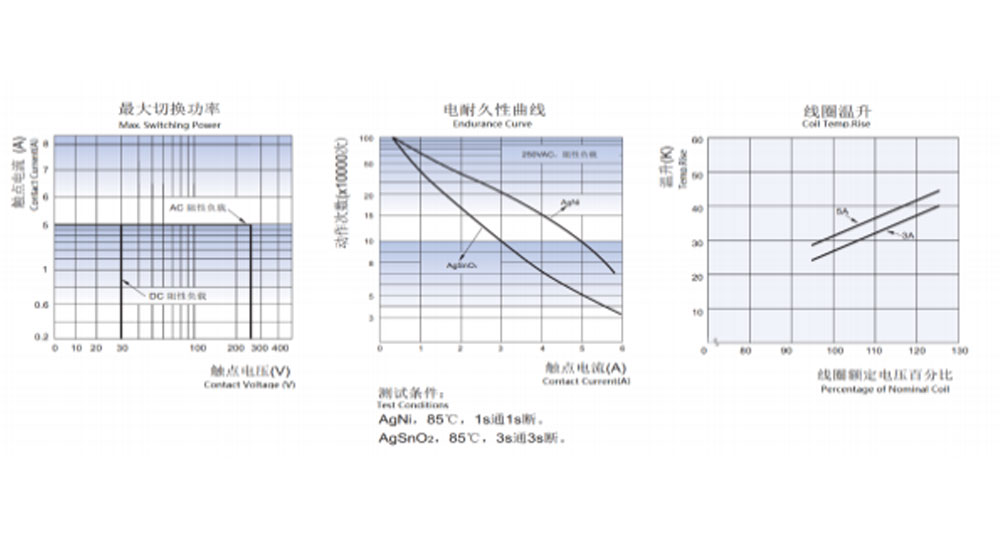

Curvas Características
Informações sobre pedidos
CY46F - 1 - A - 12VCC - D - T - XX
1 2 3 4 5 6 7
1:Tipo:CYF3
2: Número de pólos: 1-1 pólo
3: Acordo de Contato: C De C ; H De A ; B De B
4: Tensão Nominal: 5,6,9,12,18,24 VCC
5: Potência da bobina: D-0,36W L-0,2W
6: Construção protetora: à prova de S-Flux,
Lavável tipo SH-selado
7: Parâmetro especial: tipo Nil-Standard
Letra ou número - Requisito especial
Os relés à prova de fluxo não podem ser usados em ambientes com poluentes como H2S, SO2, NO2, poeira, etc.
A limpeza com água ou o processamento da superfície não são sugeridos após a montagem dos relés à prova de fluxo na PCB.
Um sufixo especial personalizado está disponível após avaliação por CHENGYUAN.
Isenção de responsabilidade: a especificação é apenas para referência. As especificações estão sujeitas a alterações sem aviso prévio.
Não conseguimos avaliar todo o desempenho e todos os parâmetros para todas as aplicações possíveis. Assim, os usuários devem estar na posição certa para escolher
Produto adequado para aplicação própria. Para relés selados, após a instalação e limpeza, abra o orifício de ventilação da caixa antes de usar. Se houver alguma dúvida, entre em contato com Chengyuan para serviços técnicos. No entanto, é responsabilidade do usuário determinar qual produto deve ser utilizado.
