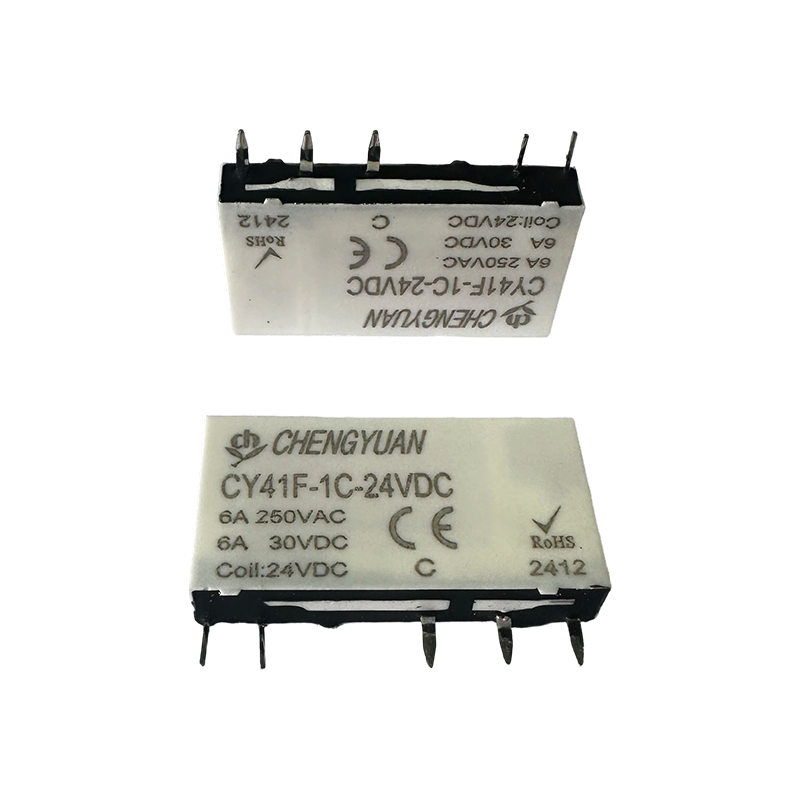

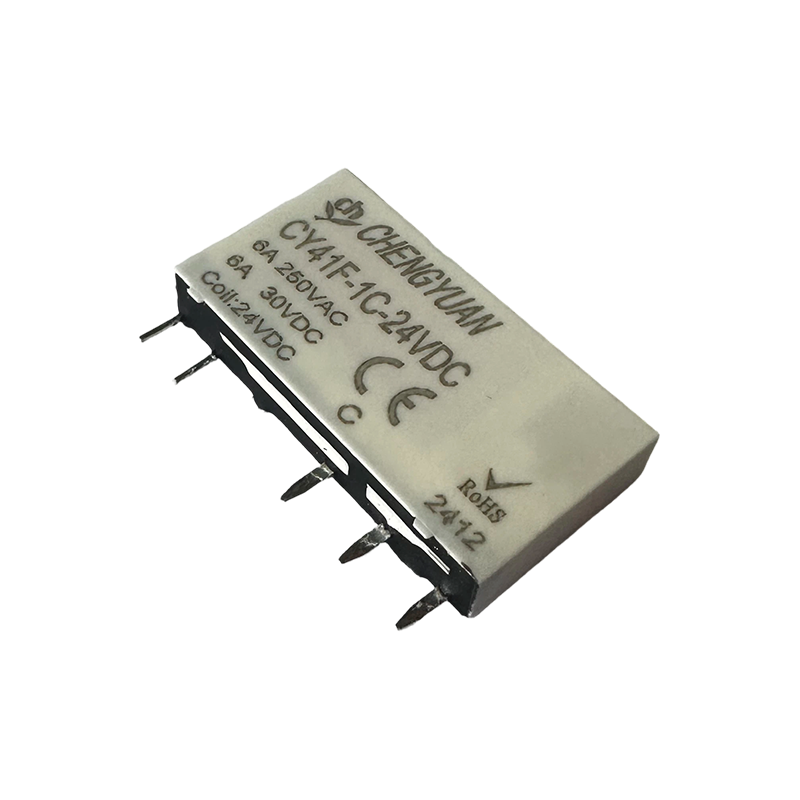

Recursos:
● Ultrafino (apenas 5 mm de largura)
● Capacidade de comutação de contato 6A
● Tensão dielétrica entre bobina e contatos: 4kV
● Resistência a surtos de tensão entre bobina e contatos: 6kV
● Atende aos requisitos de isolamento reforçado VDE0700/0631
● Alta sensibilidade, consumo de energia de aproximadamente 0,17W
Cenários aplicáveis:
● Eletrodomésticos: Controle de energia para pequenos eletrodomésticos de alta potência, como aquecedores elétricos e fogões de indução
● Controle Industrial: Equipamentos de automação, pequenos CLPs, circuitos de controle de motores
● Equipamento de energia inteligente: caixas de distribuição inteligentes, controle auxiliar de pilhas de carregamento
● Equipamento de segurança: Monitoramento de fontes de alimentação, comutação de circuitos do sistema de controle de acesso
Parâmetros de contato
| Configuração de contato | 1H, 1Z |
| Resistência de contato (1) | Contatos banhados a ouro: ≤ 30mΩ (1A 6VDC); Contatos não banhados a ouro: ≤ 100mΩ (1A 6VDC) |
| Material de contato | AgSnO₂, AgNi |
| Carga de contato (resistiva) | 6A 250 VCA / 30 VCC |
| Tensão máxima de comutação | 400 VCA / 300 VCC |
| Corrente máxima de comutação | 6A |
| Potência máxima de comutação | 1500VA/180W |
| Carga Mínima (2) | Não banhado a ouro: 5VDC 100mA; Banhado a ouro: 5VDC 10mA |
| Durabilidade Mecânica (3) | 1×10⁷ ciclos |
| Durabilidade Elétrica | Tipo H: 6×10⁴ ciclos (AgNi, 6A 250VAC/30VDC, carga resistiva, 85℃, 1s ligado 9s desligado) Tipo Z: 3×10⁴ ciclos (NO, AgNi, 6A 250VAC/30VDC, carga resistiva, 85℃, 1s ligado 9s desligado); Ciclos de 1×10⁴ (NC, AgNi, 6A 250VAC/30VDC, carga resistiva, 85℃, 1s ligado 9s desligado) |
Notas:
(1) Todos os valores acima são valores iniciais.
(2) A carga mínima acima é um valor de referência, aplicável a ambientes normais de temperatura, umidade e pressão com os pinos voltados para cima. Este valor de referência pode mudar de acordo com a frequência de comutação, condições ambientais, vida útil esperada e direção de instalação. Portanto, realize testes de confirmação com cargas reais antes do uso e é recomendado evitar o uso abaixo de zero graus Celsius.
(3) Teste sem carga, sem danos mecânicos após o teste.
Parâmetros da bobina
| Potência nominal da bobina | 5VDC ~ 24VDC: Aproximadamente 170mW |
| 48VDC, 60VDC: Aproximadamente 210mW |
Nota:
(1) Para cargas sem temperatura especificada na tabela, a temperatura ambiente é a temperatura ambiente.
Parâmetros de desempenho
| Parâmetro | Especificação |
| Resistência de Isolamento | 1000MΩ (500VCC) |
| Tensão suportável dielétrica | Entre bobina e contatos | 4000VAC por 1min |
| Entre contatos abertos | 1000VAC por 1min |
| Tempo de operação (na tensão nominal) | ≤ 8ms |
| Tempo de liberação (na tensão nominal) | ≤ 4ms |
| Choque * (1) | Estabilidade | 49m/s² |
| Força | 980m/s² |
| Vibração * (1) | 10 Hz ~ 55 Hz, amplitude dupla de 1 mm |
| Umidade | 5% ~ 85% UR |
| Faixa de temperatura | -40°C ~ 85°C |
| Tipo de terminal | Tipo de PCB |
| Peso | Aproximadamente 5g |
| Tipo de embalagem | Tipo selado em plástico, tipo resistente à solda |
| Tensão nominal (VCC) | Tensão de operação (VDC) (1) | Tensão de Liberação (VDC) (1) | Tensão Máxima (VDC) (2) | Resistência da bobina |
| 5 | ≤ 3,75 | ≥ 0,25 | 7.5 | 147×(1±10%)Ω |
| 6 | ≤ 4,50 | ≥ 0,30 | 9.0 | 212×(1±10%)Ω |
| 9 | ≤ 6,75 | ≥ 0,45 | 13.5 | 476×(1±10%)Ω |
| 12 | ≤ 9,00 | ≥ 0,60 | 18 | 848×(1±10%)Ω |
| 18 | ≤ 13,5 | ≥ 0,90 | 27 | 1906×(1±15%)Ω |
| 24 | ≤ 18,0 | ≥ 1,20 | 36 | 3390×(1±15%)Ω |
| 48 (3) | ≤ 36,0 | ≥ 2,40 | 72 | 10600×(1±15%)Ω |
| 60 (3) | ≤ 45,0 | ≥ 3,00 | 90 | 16600×(1±15%)Ω |
